AT -56

AUTOMATIC TRANSAXLE (F4A51)

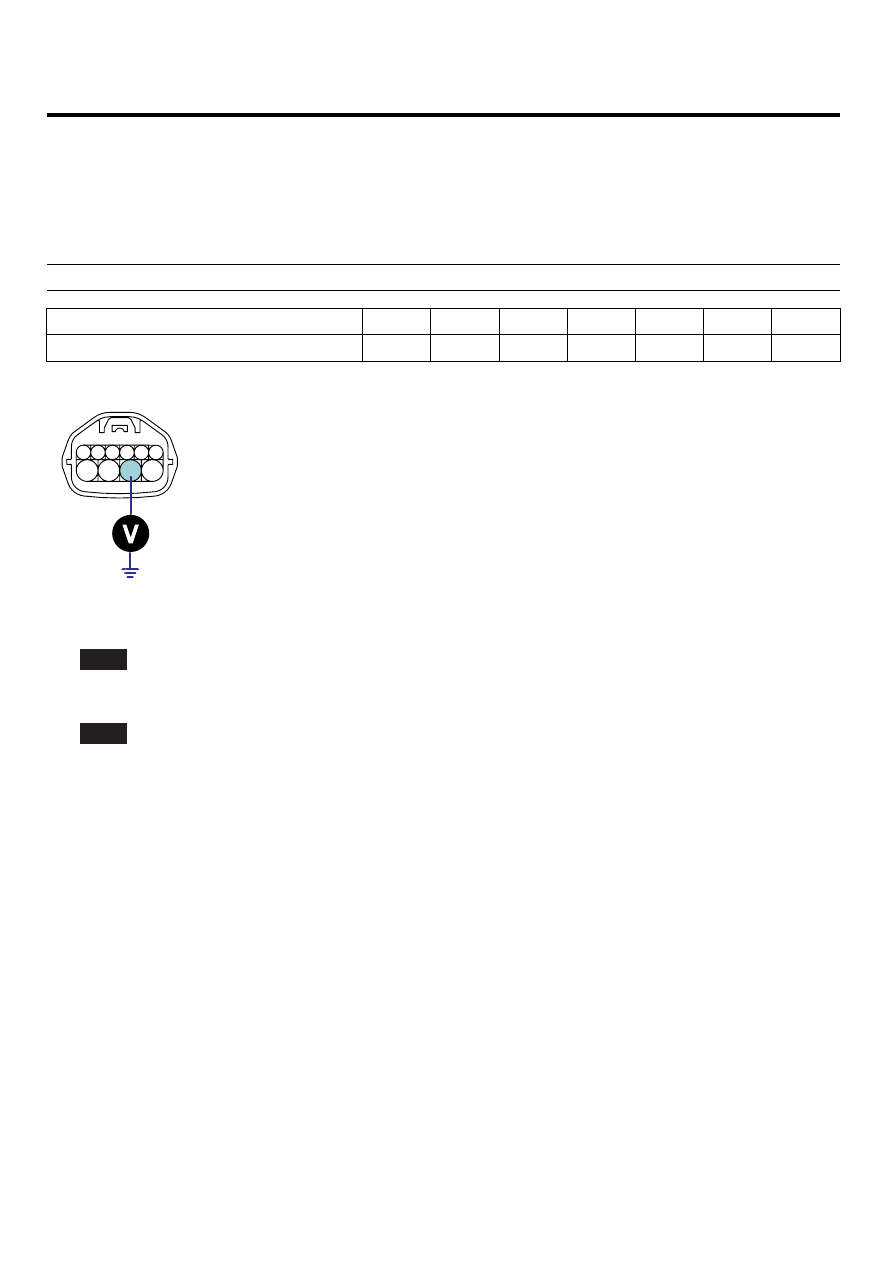

POWER SUPPLY CIRCUIT INSPECTION

EEAF065B

1.

Disconnect "TRANSAXLE RANGE SWITCH" connector.

2.

Ignition "ON" ＆ Engine "OFF".

3.

Measure voltage between each terminal of the sensor harness connector and chassis ground.

Specification :

TERMINAL(C08)

No.1

No.3

No.4

No.7

No.8

No.9

No.10

SPECIFICATION

0V

0V

0V

0V

0V

0V

0V

C08

1

3

4

* *

*

7

8

9

10

1. D Range
3. P Range
4. N Range
7. R Range

8. Power supply IG1

9. Starting circuit
10. Starting circuit

SCMAT6701L

4.

Is voltage within specifications?

YES

▶ Go to "Signal circuit inspection" procedure.

NO

▶ Check for Short in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

AT -57

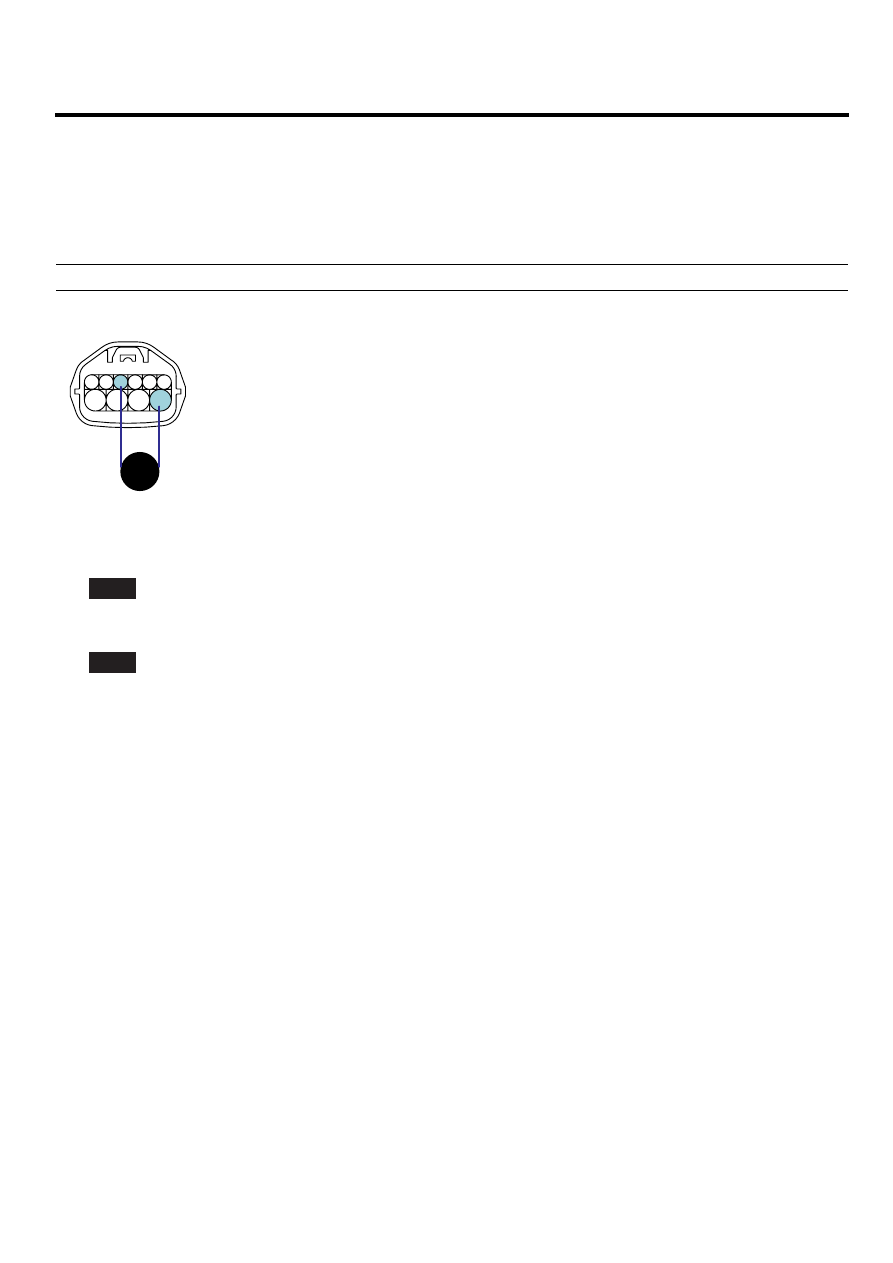

SIGNAL CIRCUIT INSPECTION

EBF2BDAA

1.

Ignition "OFF".

2.

Disconnect "TRANSAXLE RANGE SWITCH" and "TCM(PCM)" connector.

3.

Measure resistance between each terminals of the sensor harness to check for Short.

Specification : Infinite

C08

1

3

4

* *

*

7

8

9

10

1. D Range
3. P Range

4. N Range
7. R Range

8. Power supply IG1
9. Starting circuit
10. Starting circuit

Ω

SCMAT6704L

4.

Is resistance within specifications?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Check for Short in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EBE9E25B

Refer to DTC P0707.

VERIFICATION OF VEHICLE REPAIR

E9F40C05

Refer to DTC P0707.

AT -58

AUTOMATIC TRANSAXLE (F4A51)

DTC P0711 TRANSAXLE FLUID TEMPERATURE SENSOR RATIONALITY

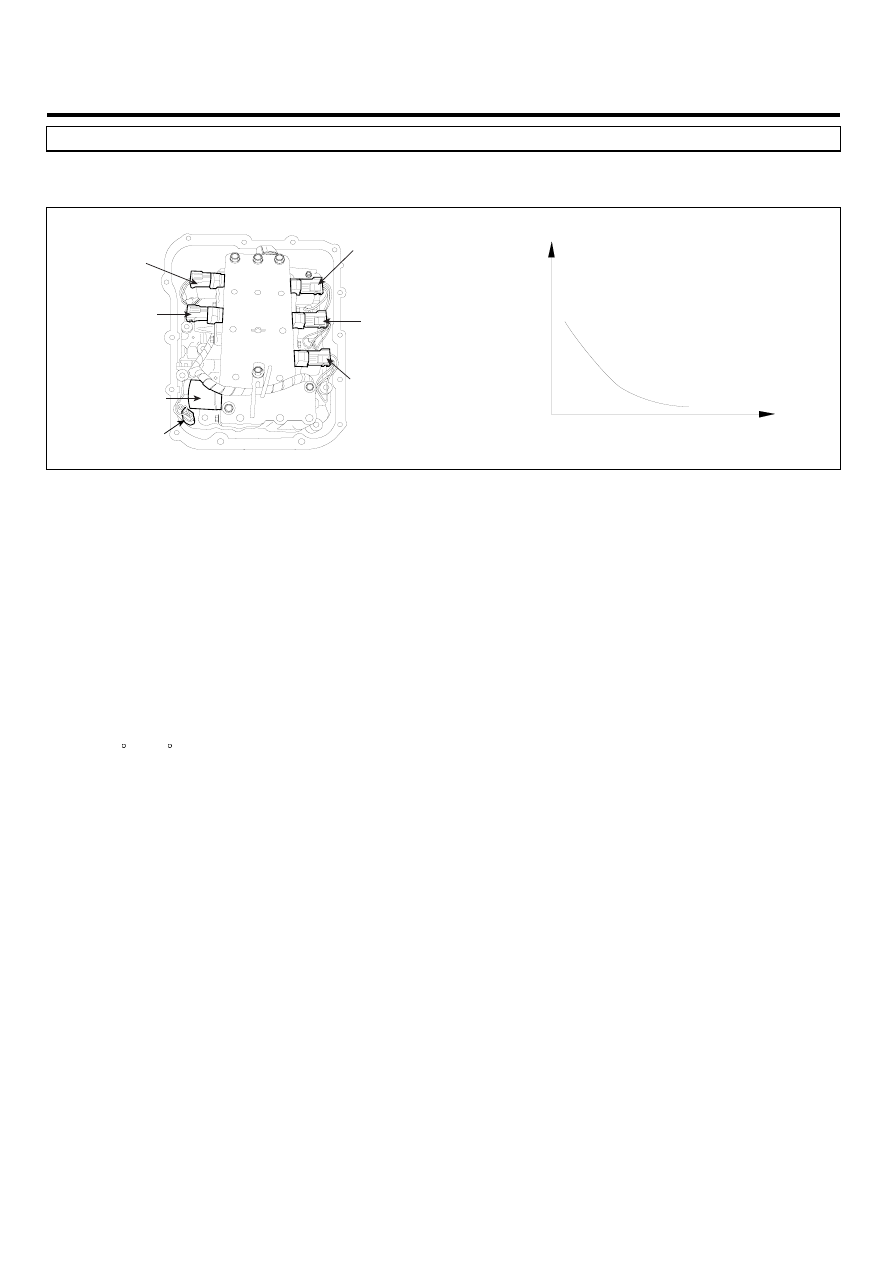

COMPONENT LOCATION

EFB9EACF

5V

0

20

80

ATF Temp. (˚C)

Fluid temperature
sensor

UD
Solenoid
valve

2ND
Solenoid
valve

Damper clutch
Solenoid
valve

OD
Solenoid
valve

LR
Solenoid
valve

VFS
Solenoid
valve

EKRF404A

GENERAL DESCRIPTION

EC83584F

The automatic TRANSAXLE fluid(ATF) temperature sensor is installed in the Valve Body. This sensor uses a thermis-
tor whose resistance changes according to the temperature changes. The TCM supplies a 5V reference voltage to the
sensor, and the output voltage of the sensor changes when the ATF temperature varies. The automatic TRANSAXLE
fluid(ATF) temperature provides very important data for the TCM’s control of the Torque Converter Clutch, and is also
used for many other purposes.

DTC DESCRIPTION

E8DBFA31

This DTC code is set when the ATF temperature output voltage is lower than a value generated by thermistor resistance,
in a normal operating range, for approximately 1 second or longer. The TCM regards the ATF temperature as fixed at a
value of 80 C(176 F).

AUTOMATIC TRANSAXLE SYSTEM

AT -59

DTC DETECTING CONDITION

E8626E39

Item

Detecting Condition

Possible cause

DTC Strategy

• Check rationality

Enable Conditions 1)

• Intake air temperature ≥ -25 C(-13 F)
• Engine state = RUN
• No error with relations other sensors
• Engine be cooled sufficiently

Enable Conditions 2)

• Engine state = RUN
• Average start up temperature of TM stuck

diagnostic ≤ 55 C(131 F)

Threshold Value 1)

• ATF Temp - Coolant Temp ≥ 20 C(68 F)

Threshold Value 2)

• ATF Temp - TM start up Temp ≤ 0.5 C(32.9 F)

Diagnostic Time 1)

• more than 1 second

Diagnostic Time 2)

• more than 900 seconds

Fail Safe

• Learning control and Intelligent shift are inhibited
• Fluid temperature is regarded as 80 C(176 F)

• Sensor signal circuit is

short to ground

• Faulty sensor
• Faulty PCM

SPECIFICATION

EDE1646A

TEMP.[ C( F)]

Resistance(kΩ )

TEMP.[ C( F)]

Resistance(kΩ )

-40(-40 F)

139.5

80(176 F)

1.08

-20(-4 F)

47.7

100(212 F)

0.63

0(32 F)

18.6

120(248 F)

0.38

20(68 F)

8.1

140(284 F)

0.25

40(104 F)

3.8

160(320 F)

0.16

60(140 F)

1.98
