AT -60

AUTOMATIC TRANSAXLE (F4A51)

MONITOR SCANTOOL DATA

EB5C6397

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "TRANSAXLE FLUID TEMPERATURE SENSOR" parameter on the scan tool.

Specification : Increasing Gradually

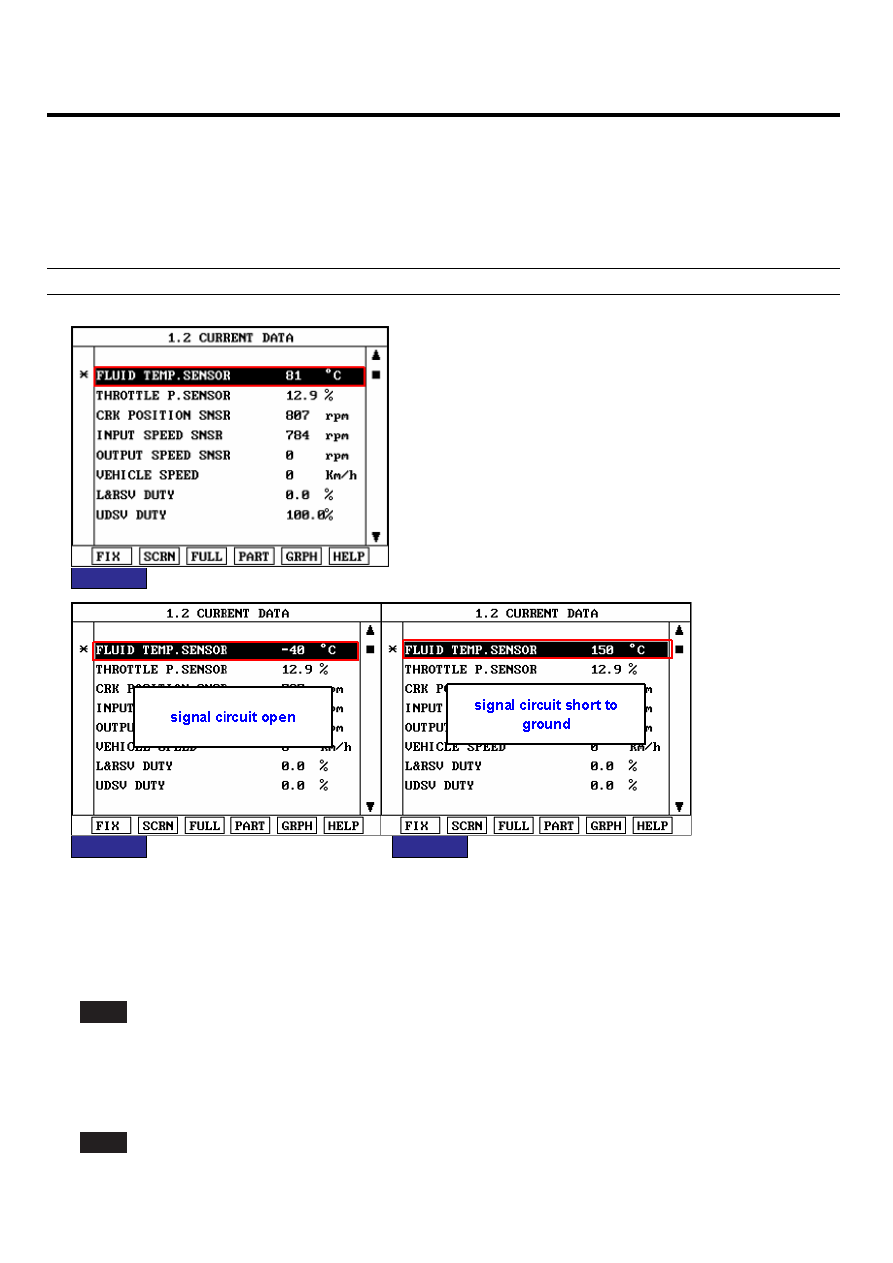

FIG.2)

FIG.1)

FIG.3)

FIG.1) Normal
FIG.2) Signal harness Open
FIG.3) Signal harness Short

SCMAT6706L

4.

Does "TRANSAXLE FLUID TEMPERATURE SENSOR " follow the reference data?

YES

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCM(PCM)’s connector or was repaired and
TCM(PCM) memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, cor-
rosion, contamination, deterioration or damage. Repair or replace as necessary and go to "Verification of Vehicle
Repair" procedure.

NO

▶ Go to "Terminal ＆ connector inspection" procedure.

AUTOMATIC TRANSAXLE SYSTEM

AT -61

TERMINAL & CONNECTOR INSPECTION

E9C55AF4

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of vehicle Repair" procedure.

NO

▶ Go to "Component inspection" procedure.

COMPONENT INSPECTION

E1BE9EA6

1.

CHECK "TRANSAXLE FLUID TEMPERATURE SENSOR"

1)

Ignition "OFF".

2)

Disconnect the "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3)

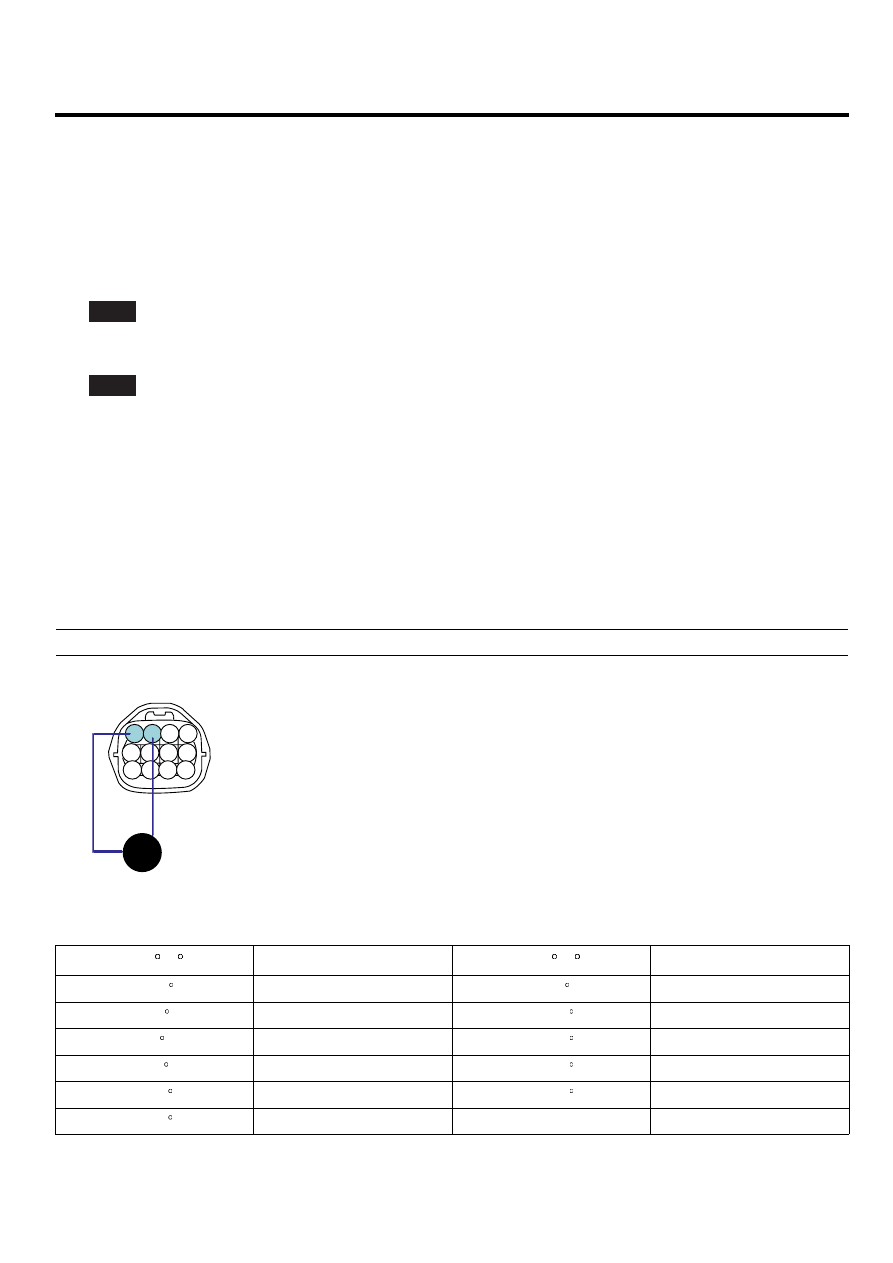

Measure the resistance between terminals "1" and "2" of the "TRANSAXLE FLUID TEMPERATURE SENSOR".

Specification : Refer to "Reference data"

Ω

C09

1

2

4

3

5

6

7

8

9 10 11 12

1.TRANSAXLE FLUID TEMPERATURE SENSOR
2.Sensor ground

Component side

SCMAT6707L

[REFERENCE DATA]

TEMP.[ C( F)]

Resistance(kΩ )

TEMP.[ C( F)]

Resistance(kΩ )

-40(-40 F)

139.5

80(176 F)

1.08

-20(-4 F)

47.7

100(212 F)

0.63

0(32 F)

18.6

120(248 F)

0.38

20(68 F)

8.1

140(284 F)

0.25

40(104 F)

3.8

160(320 F)

0.16

60(140 F)

1.98

AT -62

AUTOMATIC TRANSAXLE (F4A51)

4)

Is resistance within specifications?

YES

▶ Go to "CHECK PCM/TCM " as below.

NO

▶ Replace "TRANSAXLE FLUID TEMPERATURE SENSOR" as necessary and Go to "Verification of Vehicle
Repair" procedure.

2.

CHECK TCM

1)

Ignition "ON" ＆ Engine "OFF".

2)

Connect "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3)

Install scan tool and select a SIMU-SCAN.

4)

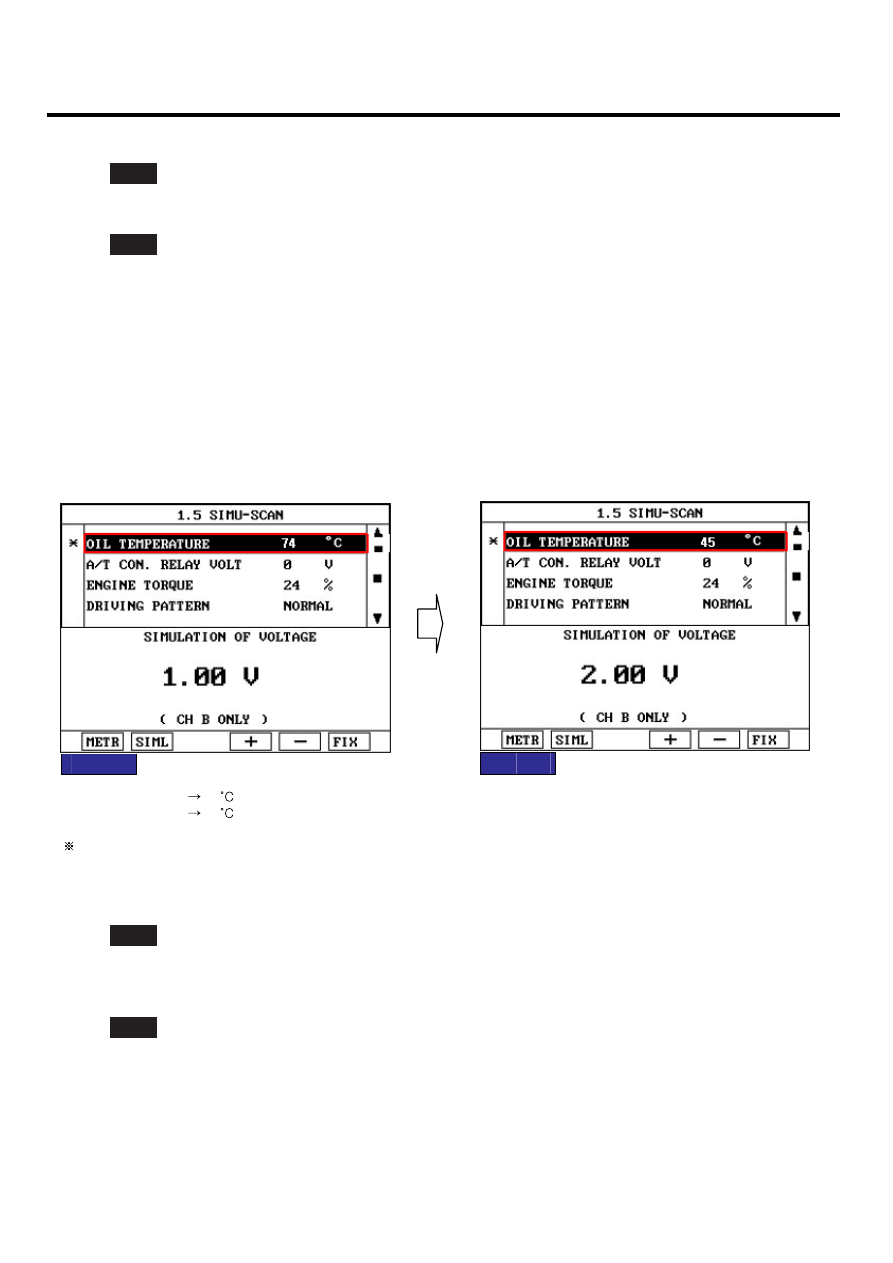

Simulate voltage (0→5V) to "TRANSAXLE FLUID TEMPERATURE SENSOR" signal circuit.

FIG.1) INPUT 1.00V

 74

FIG.2) INPUT 2.00V

 45

The values are subject to change according to vehicle model or conditions.

FIG.1)

FIG.2)

SCMAT6708L

5)

Is FLUID TEMP. SENSOR signal value changed according to simulation voltage?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

AT -63

VERIFICATION OF VEHICLE REPAIR

EDCB245C

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.
