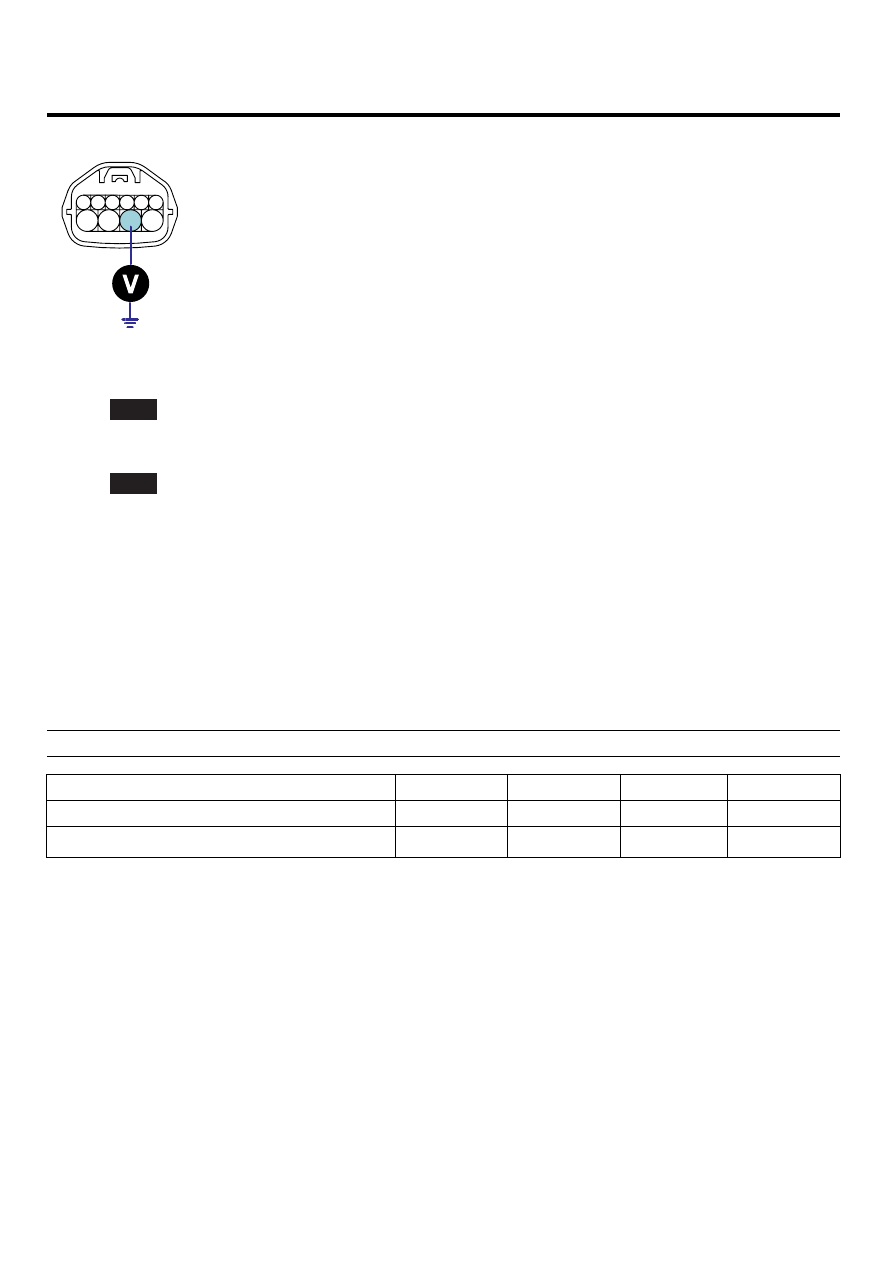

AT -52

AUTOMATIC TRANSAXLE (F4A51)

C08

1

3

4

* *

*

7

8

9

10

1. D Range
3. P Range
4. N Range
7. R Range

8. Power supply IG1

9. Starting circuit
10. Starting circuit

SCMAT6701L

4)

Is voltage within specifications?

YES

▶ Go to "Signal circuit inspection" procedure.

NO

▶ Check that Fuse 10A is installed or not blown.
▶ Check for open in harness. Repair as necessary and go to "Verification of vehicle repair" procedure.

SIGNAL CIRCUIT INSPECTION

E2609BDA

1.

Ignition "OFF".

2.

Disconnect "TRANSAXLE RANGE SWITCH" and "TCM(PCM)" connector.

3.

Measure resistance between each terminal of the sensor harness connector and TCM(PCM) harness connector as
below.

Specification :

Pin No of "TRANSAXLE RANGE SWITCH"

C08 No.1

C08 No.3

C08 No.4

C08 No.7

Pin No of "PCM" harness

C30-A No.6

C30-A No.3

C30-A No.5

C30-A No.4

Specification

0Ω

0Ω

0Ω

0Ω

AUTOMATIC TRANSAXLE SYSTEM

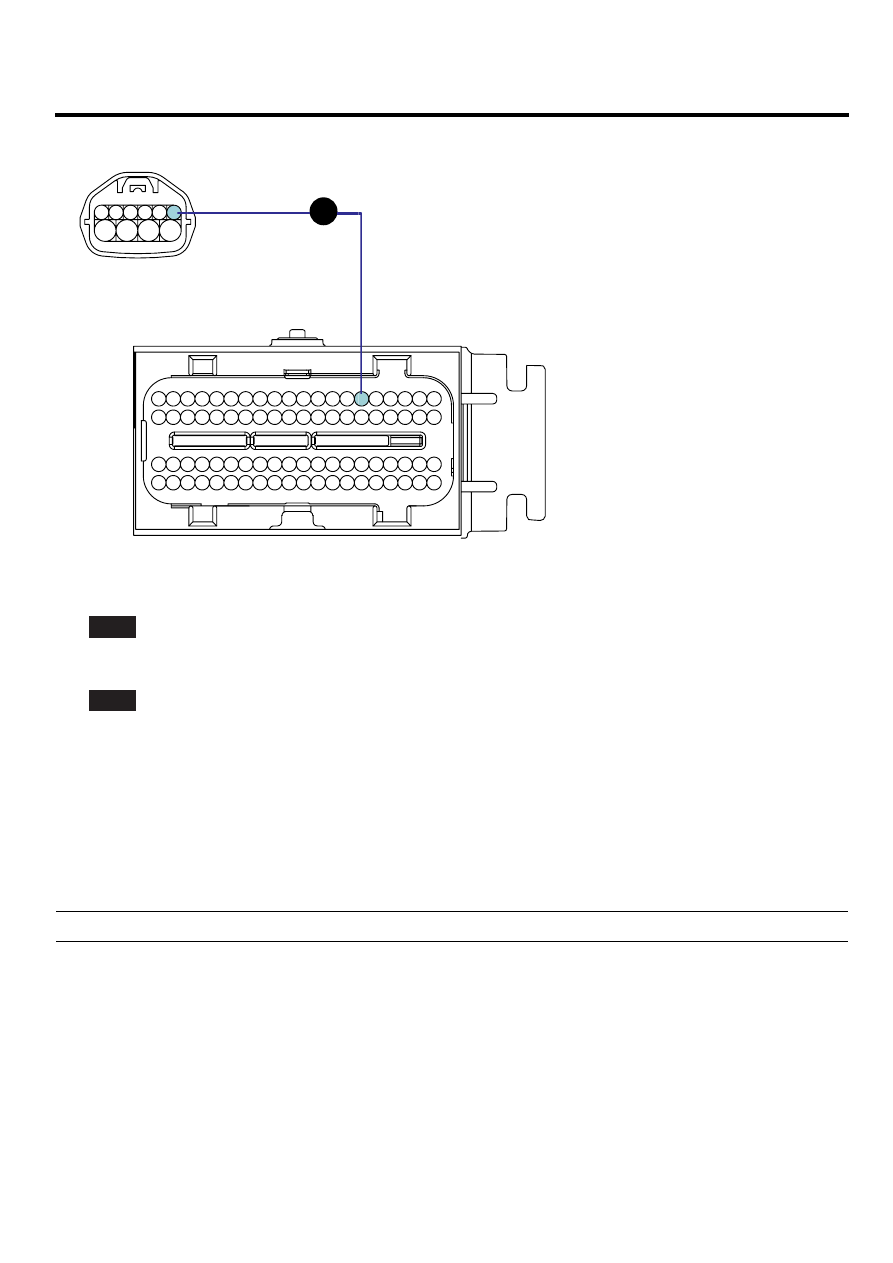

AT -53

C08

1

3

4

* *

*

7

8

9

10

Ω

3. P Range
4. R Range
5. N Range

6. D Range

1. D Range

2. P Range
4. N Range
7. R Range
8. Power supply IG1
9. Staring circuit
10. Starting circuit

C30-A

*

*

*

* *

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

20

40

60 59 58

78

57

55 54 53

73 72 71 70 69

52 51

49 48 47

45 44 43 42 41

66 65

67

64 63 62 61

39 38

33 32

10 9

27 26 25

23

21

8

7

6

5

4

3

2

1

18

16 15

13

SCMAT6702L

4.

Is resistance within specifications?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Check for Open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EFFA7D74

1.

Ignition "OFF".

2.

Remove "TRANSAXLE RANGE SWITCH".

3.

Measure the resistance between each terminal of the sensor.

Specification : Approx. 0 Ω

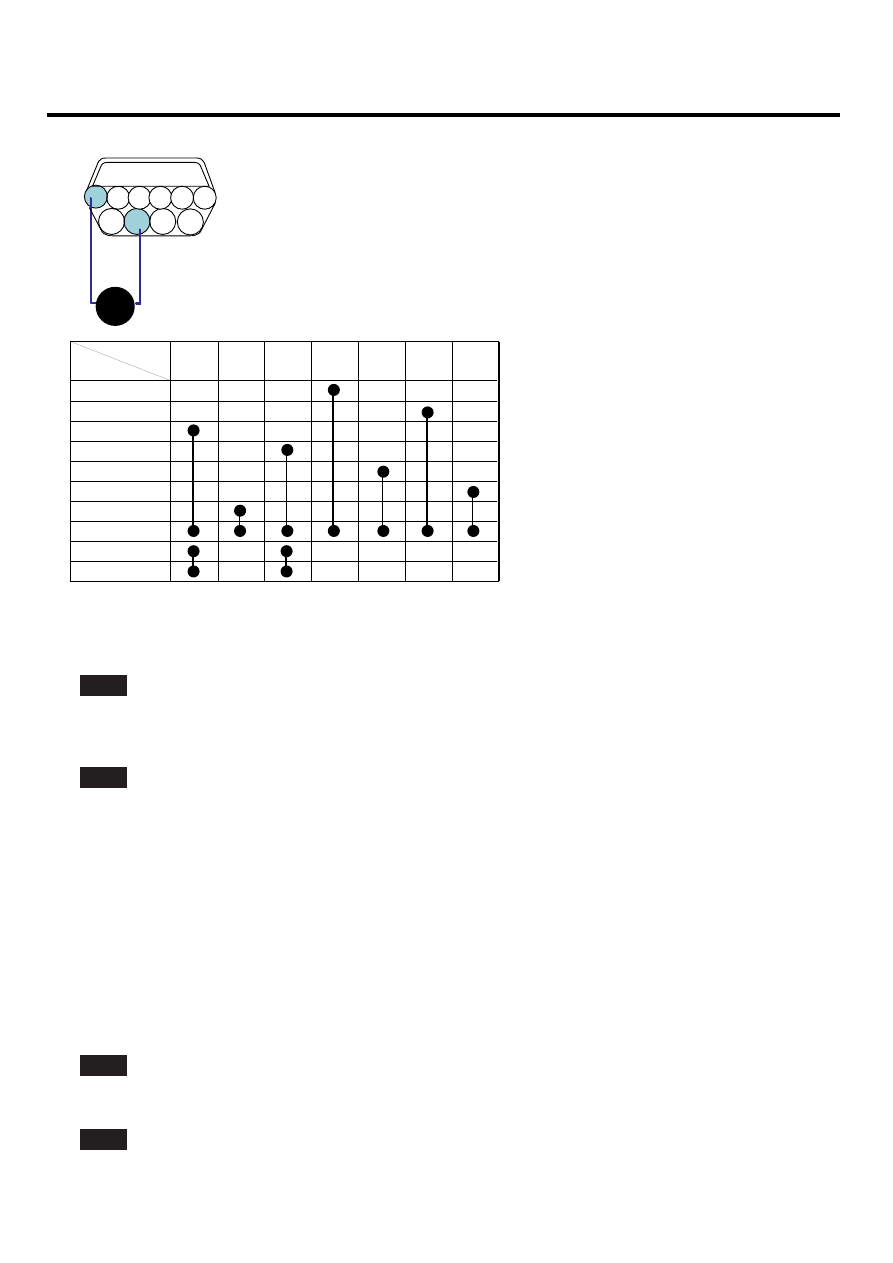

AT -54

AUTOMATIC TRANSAXLE (F4A51)

1

*

7

8

9

10

1. D Range

3. P Range
4. N Range
7. R Range

8. Power supply IG1

9. Starting circuit
10. Starting circuit

Ω

3 4

* *

C08

[ RANGE SWITCH continuity check table (Case of SPORTS MODE vehicle has no 3,2,L range) ]

Range

P

R

N

D

Terminal

3

2

L

1

2

3

4

5

6

7

8

9

10

Component side

SCMAT6703L

4.

Is resistance within specifications?

YES

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Replace "TRANSAXLE RANGE SWITCH" as necessary and Go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EB7F7EB6

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.

AUTOMATIC TRANSAXLE SYSTEM

AT -55

DTC P0708 TRANSAXLE RANGE SWITCH - HIGH INPUT

COMPONENT LOCATION

E8ECC177

Refer to DTC P0707.

GENERAL DESCRIPTION

E7E46C8A

Refer to DTC P0707.

DTC DESCRIPTION

ED5D0931

The TCM sets this code when the Transaxle Range Switch outputs multiple signals for more than 30 seconds.

DTC DETECTING CONDITION

EEFC7EC9

Item

Detecting Condition

Possible cause

DTC Strategy

• Check for multiful signals

Enable Conditions

• Engine state = "RUN"
• 11V ≤ Battery Voltage ≤ 16V
• TPS ≥ 3 ％

Threshold value

• Multiple signal

Diagnostic Time

• More than 30sec

Fail Safe

• Recognition as previous signal

-

When signal is input "D" and "N" at the same
time, TCM regards it as "N" RANGE

-

After PCM/TCM Reset, If the if the PCM/TCM
detects multiple signal or no signal, then
it holds the 3rd gear position

• Open or short in

TRANSAXLE RANGE
SWITCH

• Faulty Shift cable adjustment
• Faulty Inhibitor switch

and Manual control lever
position adjustment

• Faulty TRANSAXLE RANGE

SWITCH

• Faulty PCM

SIGNAL WAVEFORM

E9A9AA09

Refer to DTC P0707.

MONITOR SCANTOOL DATA

ECBB7BFE

Refer to DTC P0707.

TERMINAL & CONNECTOR INSPECTION

EA22C7FA

Refer to DTC P0707.
