MECHANICAL POWER STEERING SYSTEM

ST -45

EPNG007A

9.

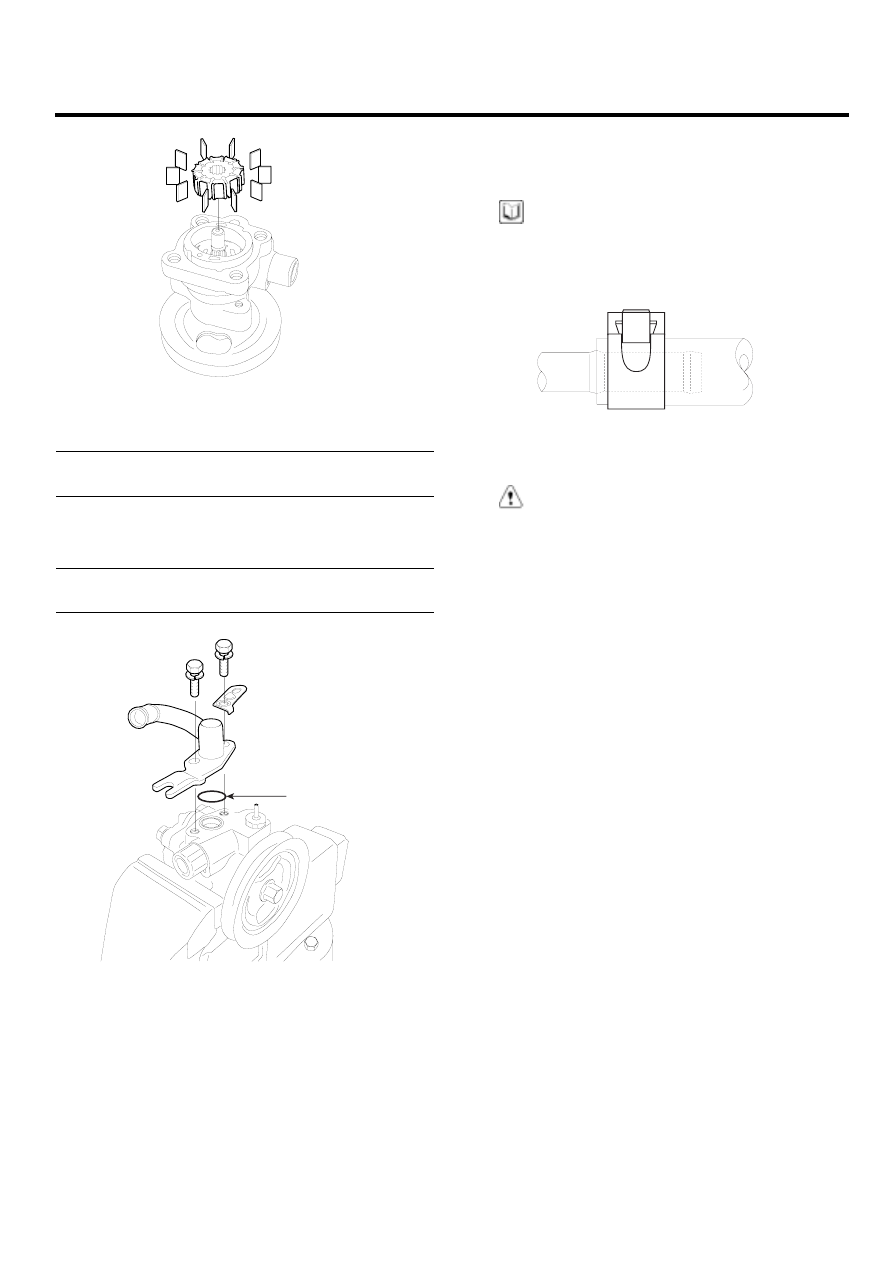

Install the gasket and oil pump cover assembly (A).

Tightening torque Nm (kgf-m, lb-ft):
15.3 ~ 20.2 (1.56 ~ 2.04, 11.3 ~ 14.9)

10. Install the O-ring (A) and the suction pipe mounting

bolt.

Tightening torque Nm (kgf-m, lb-ft):
13.6 ~ 18.4 (1.36 ~ 1.84, 9.84 ~ 13.3)

A

EPNG500S

INSTALLATION

EA9BFCE7

1.

Installation is the reverse of removal.

NOTE

Be sure to connect between a tube and a hose as
shown in the illustration.

LPLG500J

CAUTION

The pressure tube does not twist and come in
contact with other components.

2.

Add the power steering fluid.

3.

Bleed the power steering system. (Refer to the air
bleeding in ST-group)

4.

Check the oil pump pressure. (Refer to the oil pump
pressure test in ST-group)

Automatic

Transaxle (F4A51)

GENERAL

AUTOMATIC TRANSAXLE SYSTEM

AUTOMATIC TRANSAXLE

AUTOMATIC TRANSAXLE CONTROL SYS-
TEM

SOLENOID VALVE
VFS(VARIABLE FORCE SOLENOID) VALVE
INPUT SPEED SENSOR
OUTPUT SPEED SENSOR
TRANSAXLE OIL TEMPERATURE SENSOR
TRANSAXLE RANGE (TR) SWITCH
SHIFT LEVER

AT -2

AUTOMATIC TRANSAXLE (F4A51)

GENERAL

SPECIFICATION

E63CDC3E

Item

F4A51

Torque converter type

3-element, 1-stage, 2-phase type

Transaxle type

4-speed forward, 1-speed reverse

Engine displacement

2.7L GSL

1st

2.842

2nd

1.529

3rd

1.000

4th

0.712

Gear ratio

Reverse

2.480

Final gear ratio

3.770

Shift pattern

Variable

Shift range

4range ( P-R-N-D) + Sports mode

Shift range valve

PWM ; 5EA(Duty control) , VFS

Stall speed

2100~2900rpm

Planetary gear

2EA(Output planetary/Overdrive planetary)

Clutch

3EA

Brake

2EA

OWC

1EA

GENERAL

AT -3

TIGHTENING TORQUE

ITEM

Nm

kgf·m

lb-ft

Control cable nut

8 ~ 12

0.8 ~ 1.2

5.8 ~ 8.6

Input shaft speed sensor

10 ~ 12

1.0 ~1.2

7 ~ 8

Output shaft speed sensor

10 ~ 12

1.0 ~1.2

7 ~ 8

Manual control lever

18 ~ 25

1.8 ~ 2.5

13 ~ 18

Transaxle range switch

10 ~ 12

1.0 ~1.2

7 ~ 8

Valve body cover

10 ~ 12

1.0 ~1.2

7 ~ 8

Valve body mounting bolt

10 ~ 12

1.0 ~1.2

7 ~ 8

Oil temperature sensor

10 ~ 12

1.0 ~1.2

7 ~ 8

Oil filler plug

29 ~ 34

2.9 ~ 3.4

21.4 ~ 25.1

Oil drain plug

40 ~ 50

4.0 ~ 5.0

29 ~ 36

Solenoid valve support

5 ~ 7

0.5 ~ 0.7

4 ~ 5

Pressure check plug

8 ~ 10

0.8 ~ 1.0

6 ~ 7

Transaxle mounting sub bracket nut

60 ~ 80

6.0 ~ 8.0

43 ~ 58

Transaxle mounting bracket bolts

40 ~ 55

4.0 ~ 5.5

29 ~ 40

Transaxle mounting insulator bolt

90 ~ 110

9.0 ~ 11

65 ~ 80

Transaxle and engine mounting bolt

65 ~ 85

6.5 ~ 8.5

47 ~ 61.5

Drive plate bolt

46 ~ 53

4.6 ~ 5.3

33.3 ~ 38.3

LUBRICANT

E896282A

Item

Specified lubricant

Quantity

Transmission oil

Diamond ATF SP-III

7.8ℓ (8.2 Us qt, 6.9Imp.qt)

SEALANT

Item

Specified Sealant

Rear cover
Torque converter housing
Valve body cover

Three Bond - TB 1281B or LOCTITE - FMD - 546

Transmission case side cover

Three Bond - TB 1389 or LOCTITE - 518

Side cover

Three Bond - TB 1389 or LOCTITE - 518/587
