Hyundai Santa Fe (2006 year). Manual - part 10





MECHANICAL POWER STEERING SYSTEM

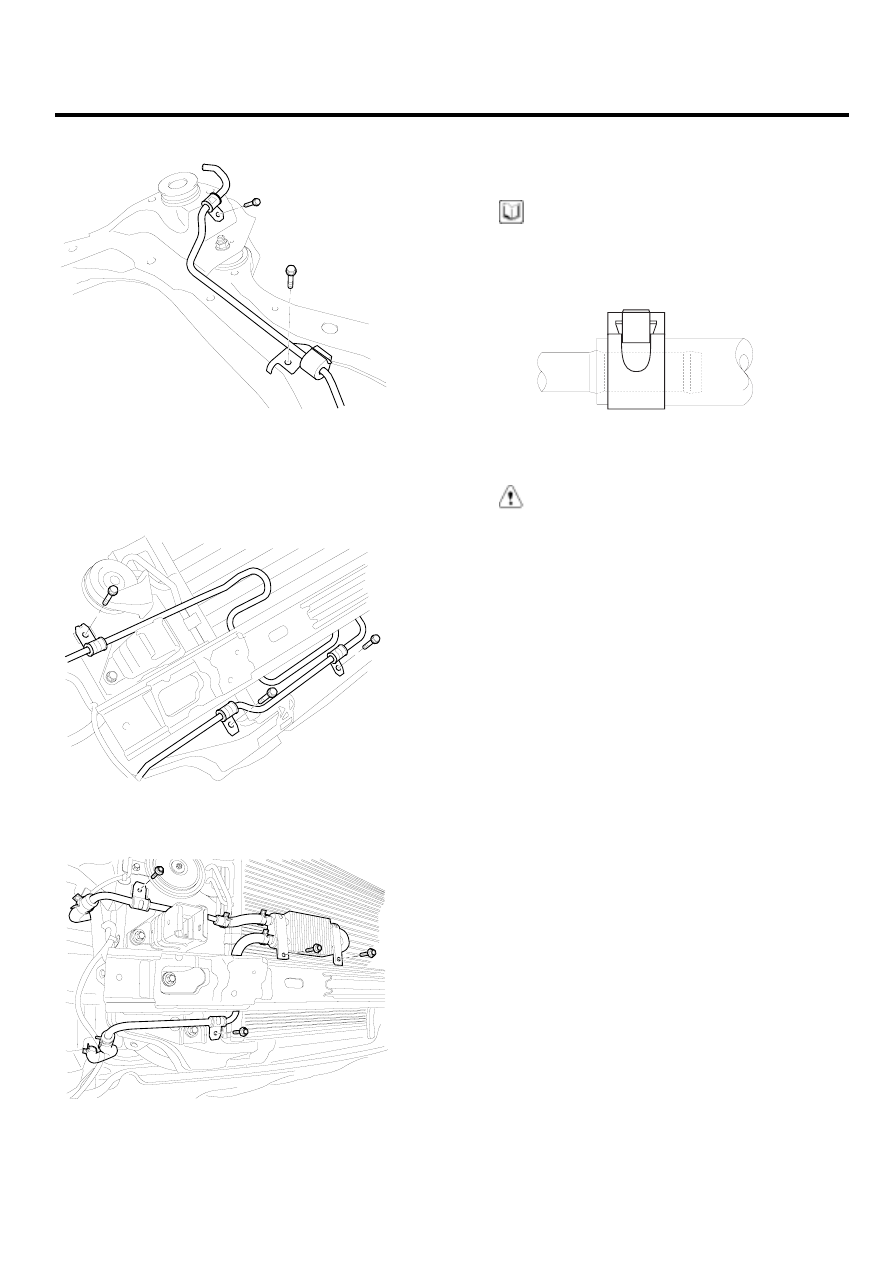

ST -37

5.

Remove the return tube bracket bolts.

SCMST6531D

6.

Remove the front bumper and then loosen the cooler
tube bracket bolts.

[DIESEL]

SCMST6505L

[GASOLINE]

SCMST6512L

7.

Remove the power steering hose tubes.

INSTALLATION

E6EEDC80

1.

Installation is the reverse of removal.

NOTE

Be sure to connect between a tube and a hose as
shown in the illustration.

LPLG500J

CAUTION

The pressure tube does not twist and come in
contact with other components.

2.

Add the power steering oil.

3.

After installation, bleed the power steering system.
(Refer to air bleeding in ST group)

ST -38

STEERING SYSTEM

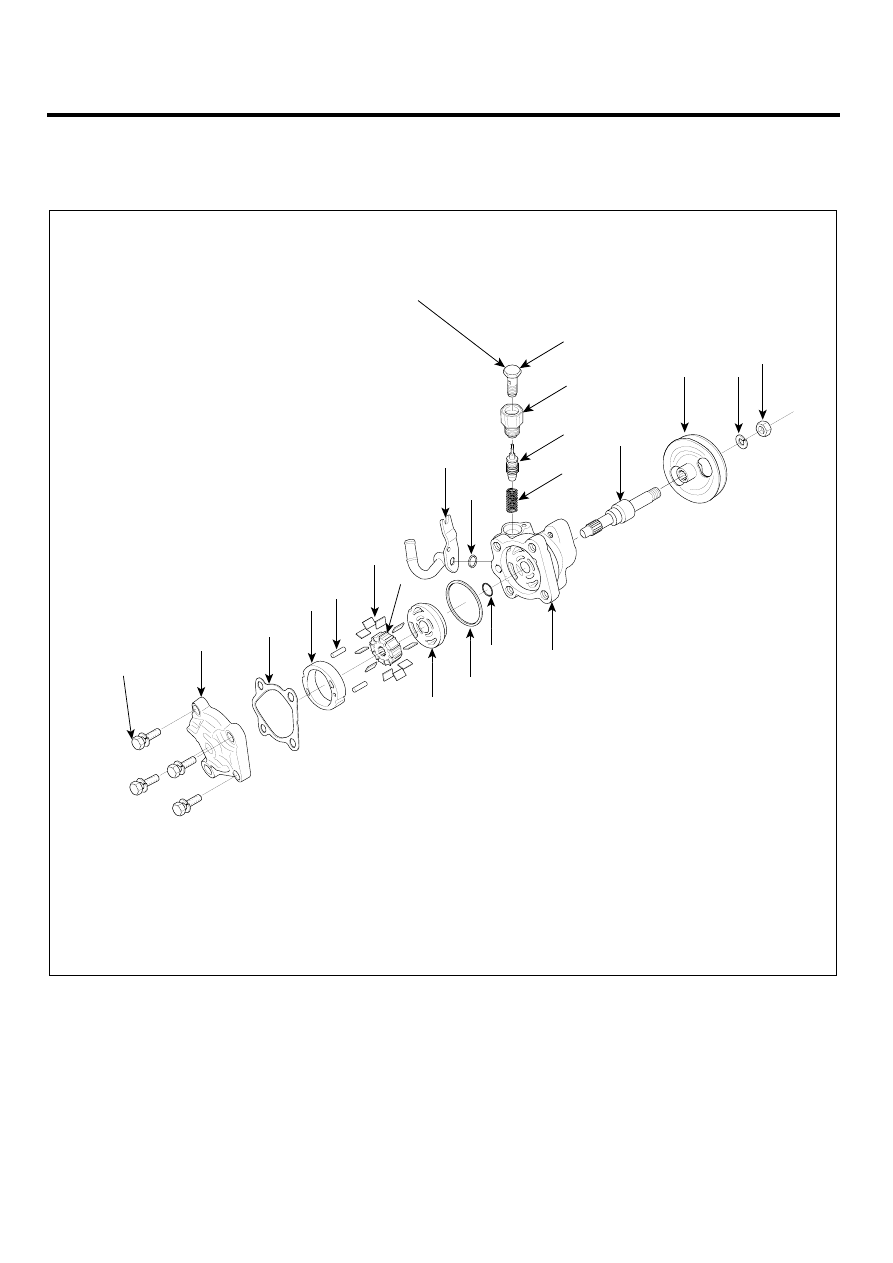

POWER STEERING OIL PUMP

COMPONENTS

E5FCB3BF

1. Bolt
2. Oil pump cover assembly
3. Gasket
4. Cam ring
5. Lock pin
6. Vane
7. Rotor

  8. Side plate
  9. O-ring(Inner)
10. O-ring(Outer)
11. Front housing
12. Suction pipe
13. O-ring
14. Bolt

15. Connector
16. Flow control valve
17. Flow control spring
18. Shaft
19. Pulley
20. Washer
21. Nut

21

20

19

18

14

55 ~ 65

(5.5~6.5, 40 ~ 47)

13

12

4

5

6

3

2

1

7

9

8

10

11

15

16

17

TORQUE : Nm (kgf.m, lb-ft)

LPLG500U

MECHANICAL POWER STEERING SYSTEM

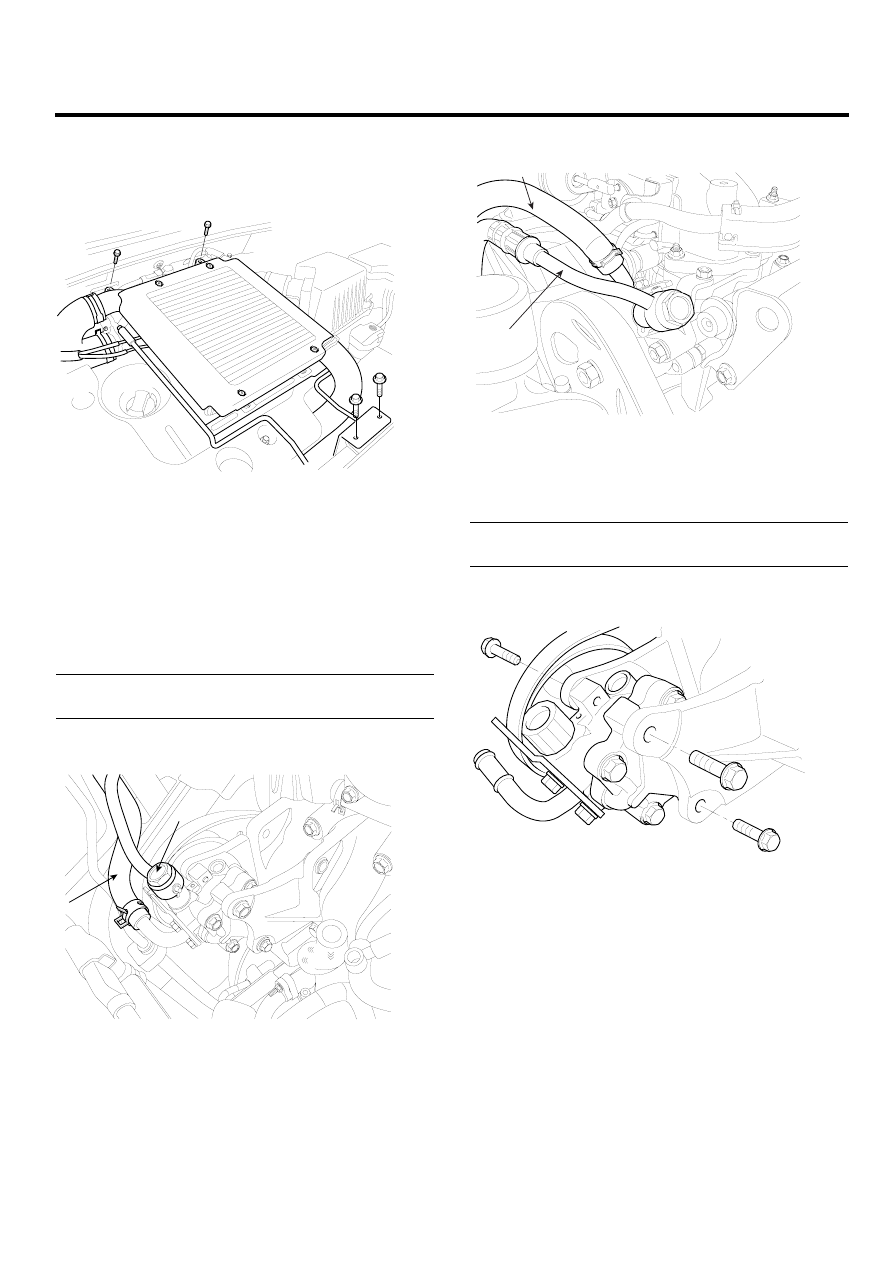

ST -39

REMOVAL

EA4F3A9F

1.

Remove the intercooler assembly. (Diesel only, refer
to EM group)

SCMST6506L

2.

Remove the drive belt.

3.

Remove the alternator.

(Diesel only, refer to EE

group)

4.

Disconnect the oil pressure switch.

5.

Disconnect the pressure tube (A) and suction hose
(B) from the power steering pump assembly.

Tightening torque Nm (kgf-m, lb-ft):
55 ~ 65 (5.5 ~ 6.5, 40 ~ 47)

[DIESEL]

A

B

SCMST6538D

[GASOLINE]

A

B

SCMST6504L

6.

Loosen the power steering pump mounting bolt and
nut, and then remove the power steering pump as-
sembly from the pump bracket.

Tightening torque Nm (kgf-m, lb-ft):
17 ~ 26 (1.7 ~ 2.6, 12 ~ 19)

[DIESEL]

SCMST6532D

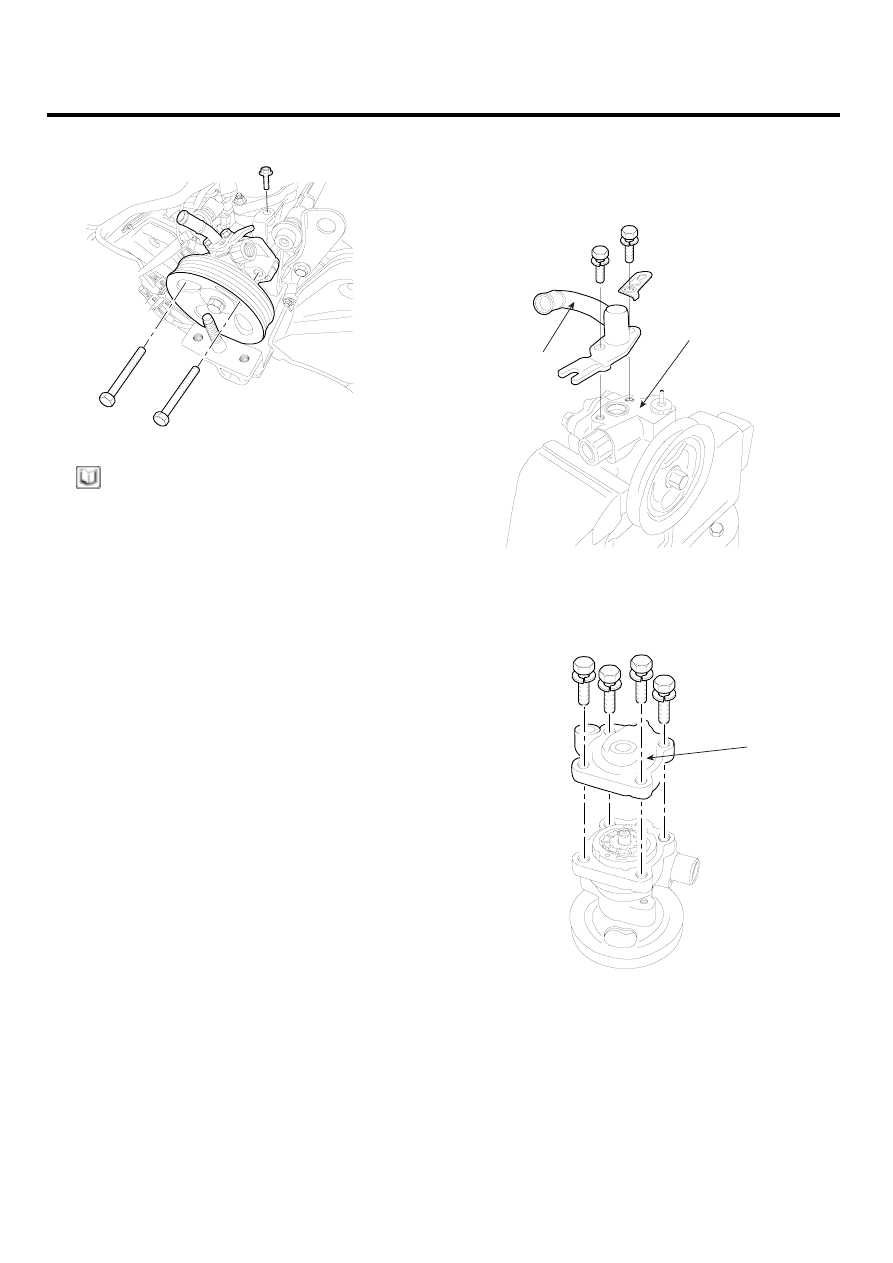

ST -40

STEERING SYSTEM

[GASOLINE]

SCMST6509L

NOTE

Be careful not to spill the fluid from the power steering
oil pump.

DISASSEMBLY

E32DF37D

1.

Remove two bolts from the oil pump body (A), and
then remove the suction pipe (B) and O-ring.

B

A

EPNG004A

2.

Loosen the four bolts and remove the oil pump cover
assembly (A) and the gasket.

A

EPNG005A
