MECHANICAL POWER STEERING SYSTEM

ST -33

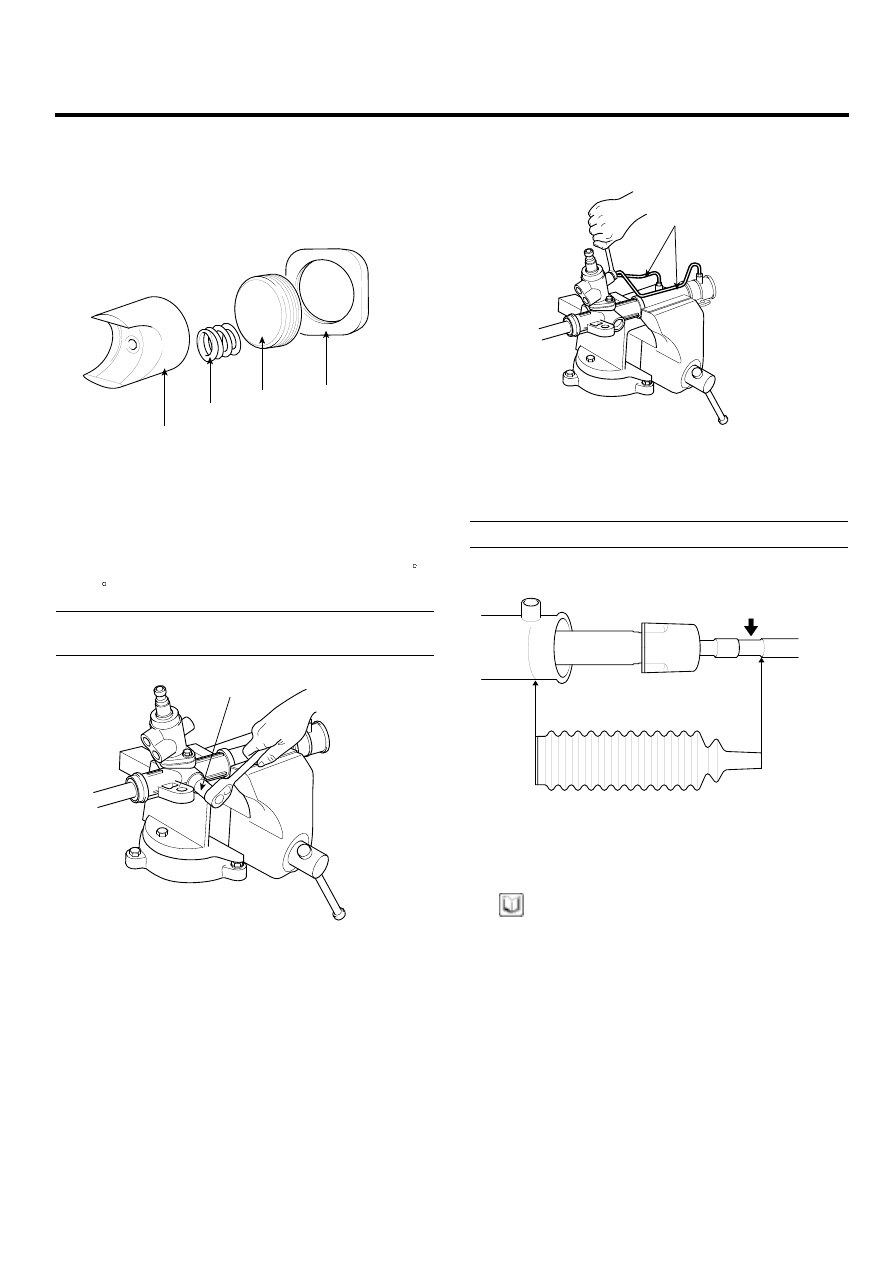

12. Install the rack support yoke (A), rack supportspring

(B), yoke plug (C) and lock nut (D) in the ordershown
in the illustration.

Apply semi-drying sealantto the

threaded section of the yoke plug before installation.

D

C

B

A

APJF005L

13. With the rack placed in the center position, attach the

yoke plug to the rack housing. Tighten the yoke plug
to 12 Nm (120 kg·cm, 8.9 lb·ft), with a 14mm socket
(A). Loosen the yoke plug approximately from 30 to
60 and tighten the yoke nut to the specified torque.

Tightening Torque Nm(kgf·m, lb-ft) :
50 ~ 70(5 ~ 7, 37 ~ 52)

A

APHE007I

14. Tighten the feed tube (A) to the specified torque and

install the mounting rubber using adhesive.

A

APHE006H

15. Apply the specified grease to the bellows mounting

position (fitting groove) of the tie rod.

Recommended grease : Silicone grease

APGE008C

16. Install the new attaching band to the bellows.

NOTE

When the bellows are installed, a new band must be
used.

17. Install the bellows in position, taking care not to twist

it.

ST -34

STEERING SYSTEM

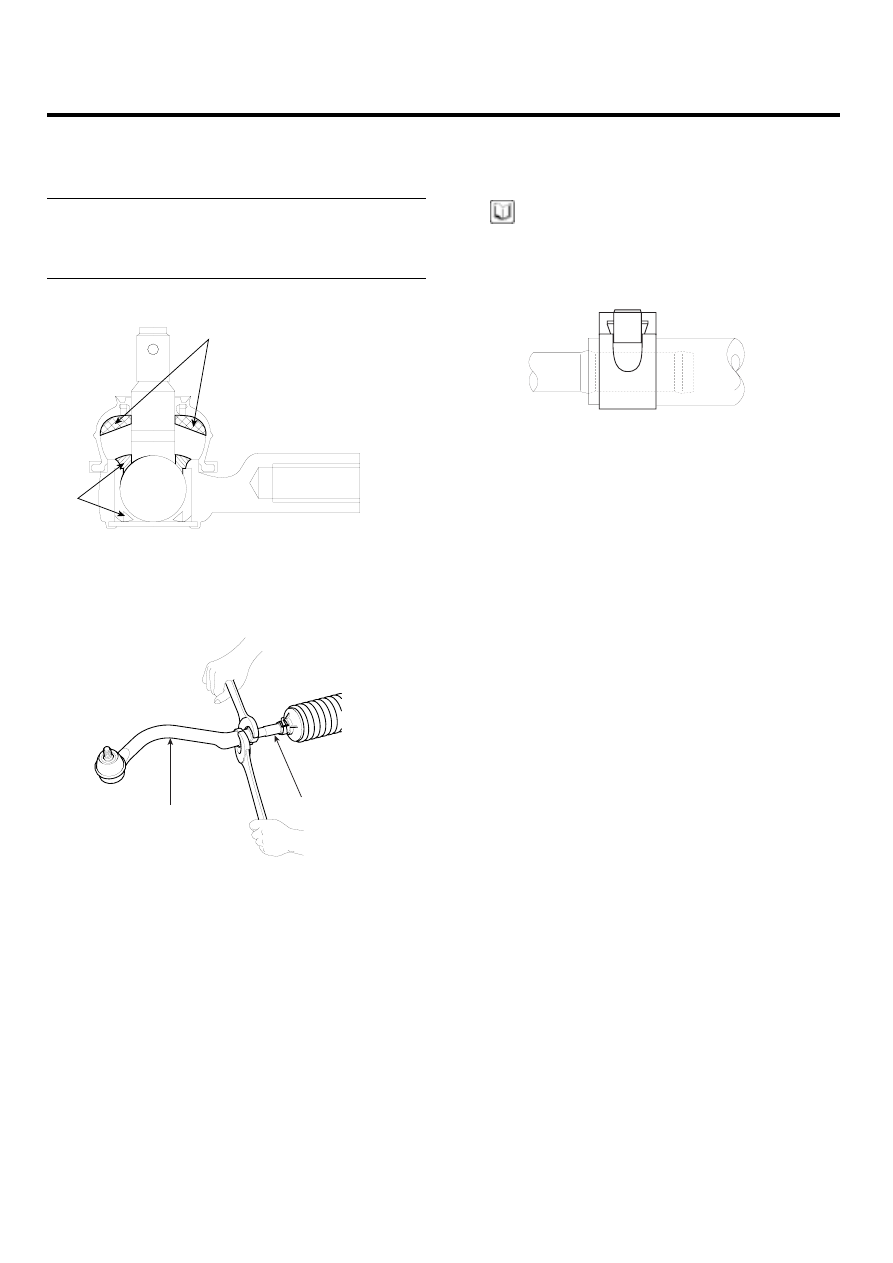

18. Fill the dust cover inner side and lip with the speci-

fied grease, and fix the dust cover in position with the
clipring attached in the groove of the tie rod end.

Recommended grease
A : POLY LUB GLY 801K or equivalent
B : SHOWA SUNLIGHT MB2 or equivalent
Dust cover inner side and lip : THREE BOND

A

B

EPKE043A

19. Install the tie rod end (B) to the tie rod (A).

B

A

KPBF202A

INSTALLATION

ECBE4BC2

1.

Installation is the reverse of removal.

NOTE

Be sure to connect between a tube and a hose as
shown in the illustration.

LPLG500J

2.

Add the power steering oil.

3.

After installation, bleed the power steering system.
(Refer to the air bleeding in ST group)

4.

Adjust the wheel alignment. (Refer to SS group)

MECHANICAL POWER STEERING SYSTEM

ST -35

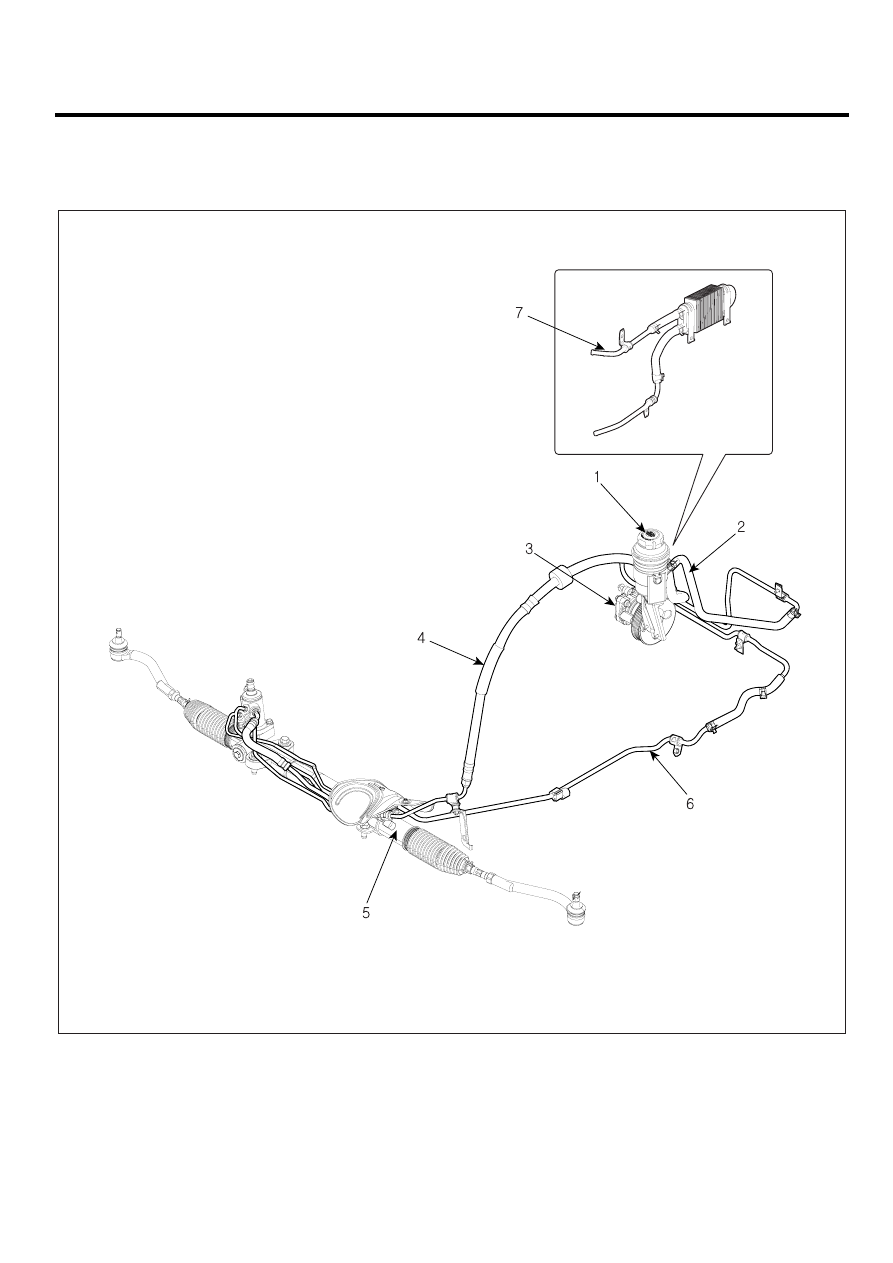

POWER STEERING HOSES

COMPONENTS

E332082E

1. Power steering oil reservior
2. Suction hose
3. Power steering oil pump

4. Pressure tube
5. Power steering geat box
6. Return tube
7. Oil cooler (Gasoline only)

SCMST6511L

ST -36

STEERING SYSTEM

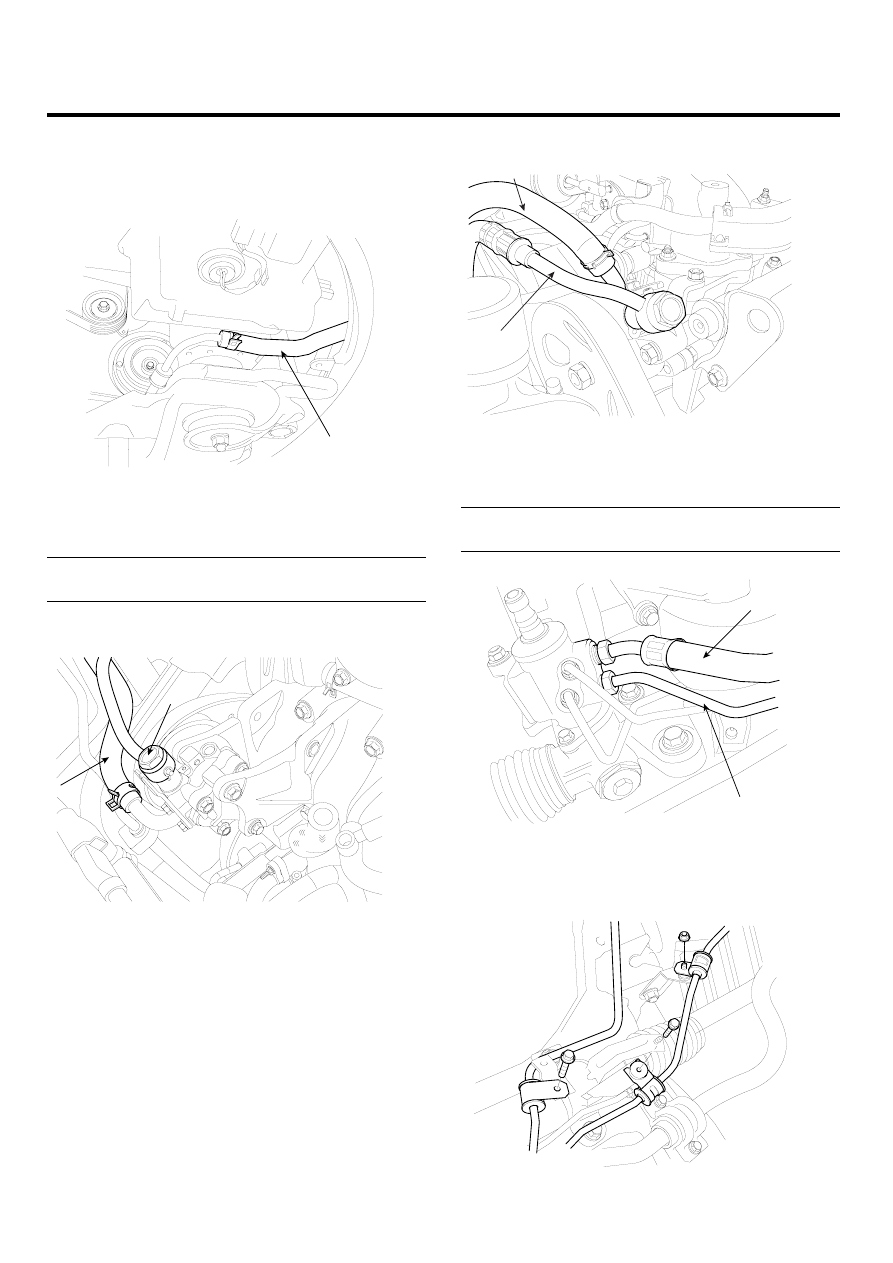

REMOVAL

E8F174D6

1.

Drain the power steering fluid by disconnecting return
hose (A).

A

SCMST6521D

2.

Disconnect the pressure tube (A) and suction hose
(B) from the power steering oil pump.

Tightening torque Nm (kgf.m, lb-ft):
55 ~ 65 (4.5 ~ 5.5, 40 ~ 47)

[DIESEL]

A

B

SCMST6538D

[GASOLINE]

A

B

SCMST6504L

3.

Disconnect the pressure tube (A) and return tube (B)
from the valve body housing.

Tightening torque Nm (kgf.m, lb-ft):
12 ~ 18 (1.2 ~ 1.8, 9 ~ 13)

A

B

SCMST6527D

4.

Loosen the pressure and return tube bracket bolts and
nut.

SCMST6528D
