MECHANICAL POWER STEERING SYSTEM

ST -25

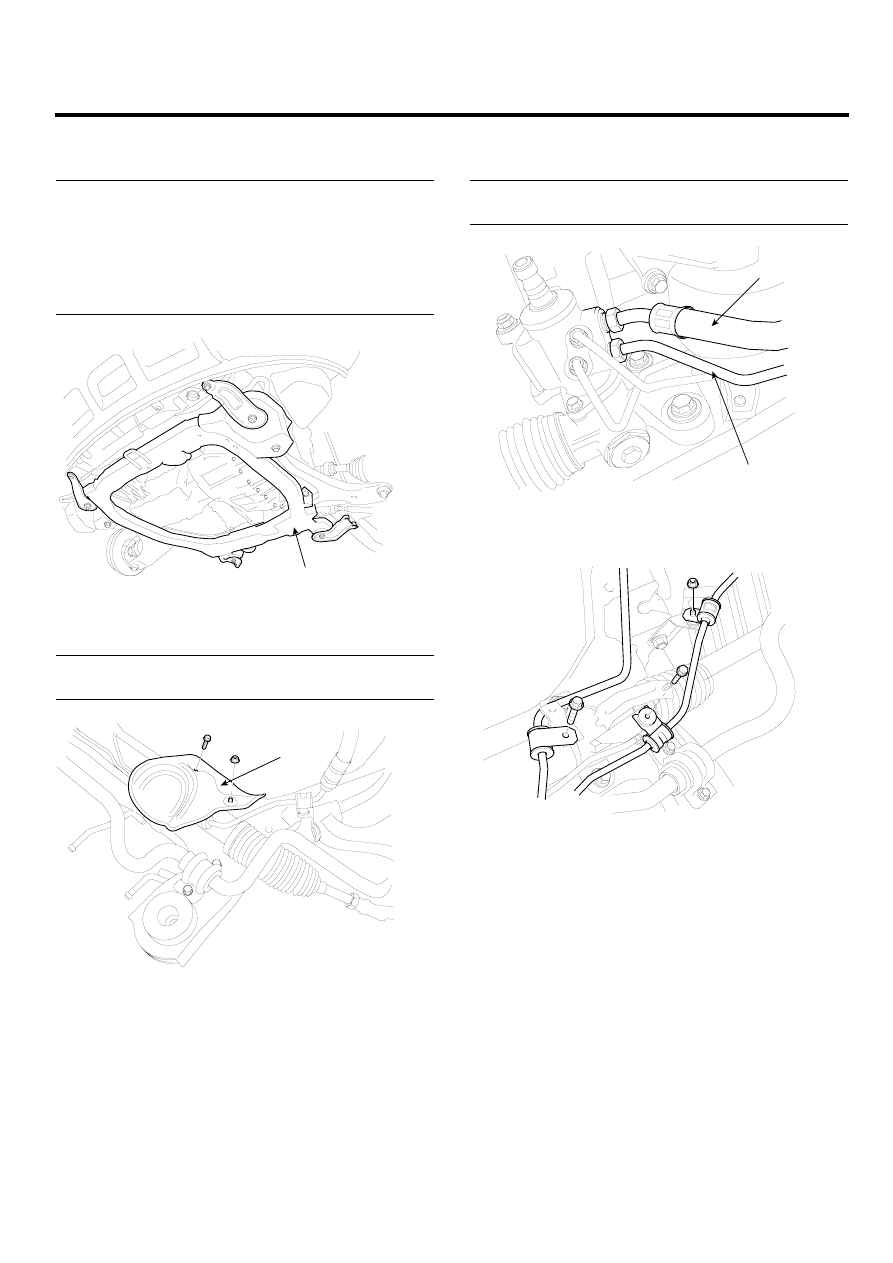

12. Remove the sub-frame (A) and stay by loosening the

bolts and nuts.

Tightening torque Nm (kgf.m, lb-ft):
Sub-frame stay mounting bolts
70 ~ 90 (7.0 ~ 9.0, 51 ~ 65)
Sub-frame mounting nuts
70 ~ 90 (7.0 ~ 9.0, 51 ~ 65)
Sub-frame mounting bolts
140 ~ 160 (14.0 ~ 16.0, 101 ~ 116)

A

SCMST6525D

13. Remove the heat protector (A).

Tightening torque Nm (kgf.m, lb-ft):
4 ~ 6 (0.4 ~ 0.6, 2.9 ~ 4.3)

A

SCMST6526D

14. Disconnect the pressure tube (A) and return (B) from

the valve body housing.

Tightening torque Nm (kgf.m, lb-ft):
12 ~ 18 (1.2 ~ 1.8, 9 ~ 13)

A

B

SCMST6527D

15. Remove the tube bracket bolts and nut.

SCMST6528D

ST -26

STEERING SYSTEM

16. Remove the power steering gear box from the sub-

frame by loosening the mounting bolts.

Tightening torque Nm (kgf.m, lb-ft):
60 ~ 80 (6.0 ~ 8.0, 43~58)

SCMST6529D

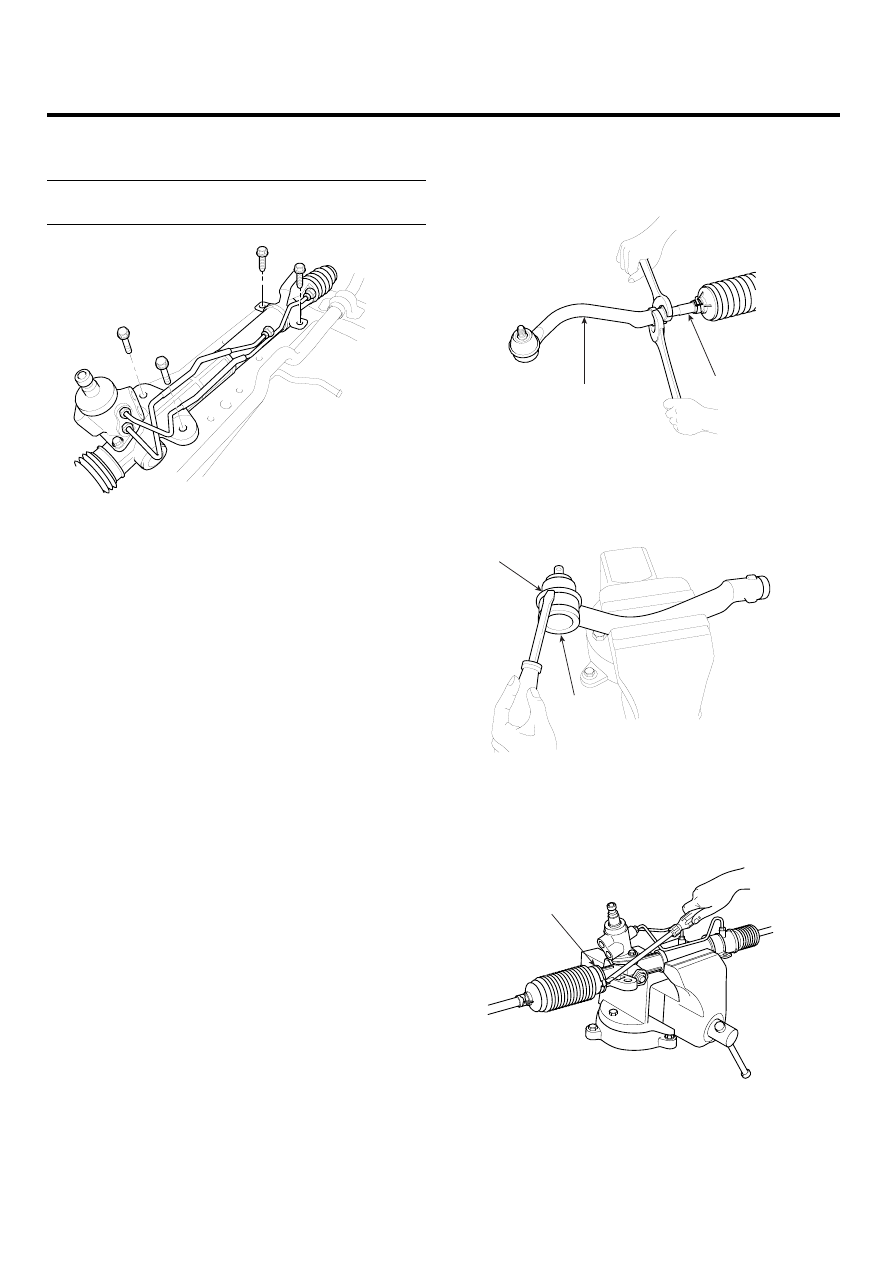

DISASSEMBLY

EDB5D50E

1.

Remove the tie rod end (B) from the tie rod (A).

B

A

KPBF202A

2.

Remove the dust cover (B) from the ball joint (A).

A

B

EPBF500H

3.

Remove the bellows band (A).

A

KPBF006F

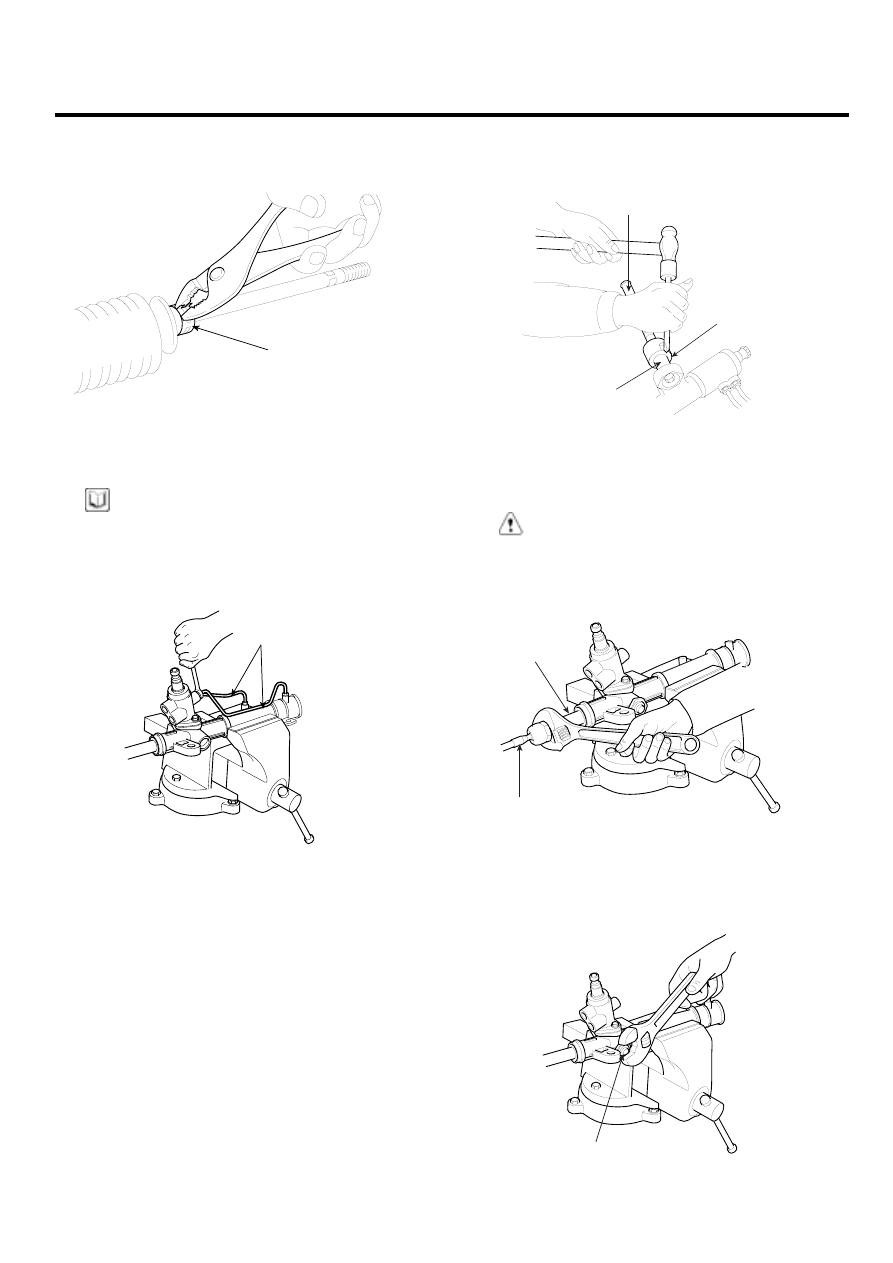

MECHANICAL POWER STEERING SYSTEM

ST -27

4.

Remove the bellows clip (A).

A

EPKE013I

5.

Pull the bellows out toward the tie rod.

NOTE

Check for rust on the rack when the bellows are re-
placed.

6.

Remove the feed tube(A) from the rack housing.

A

APHE006H

7.

While moving the rack slowly, drain the fluid from the
rack housing.

8.

Unstake the tab washer (A) which fixes the tie rod (B)
and rack (C) with a chisel.

B

A

C

EPKE037A

9.

Remove the tie rod (B) from the rack (A).

CAUTION

Remove the tie rod (B) from the rack (A), taking
care not to twist the rack.

B

A

KPBF006J

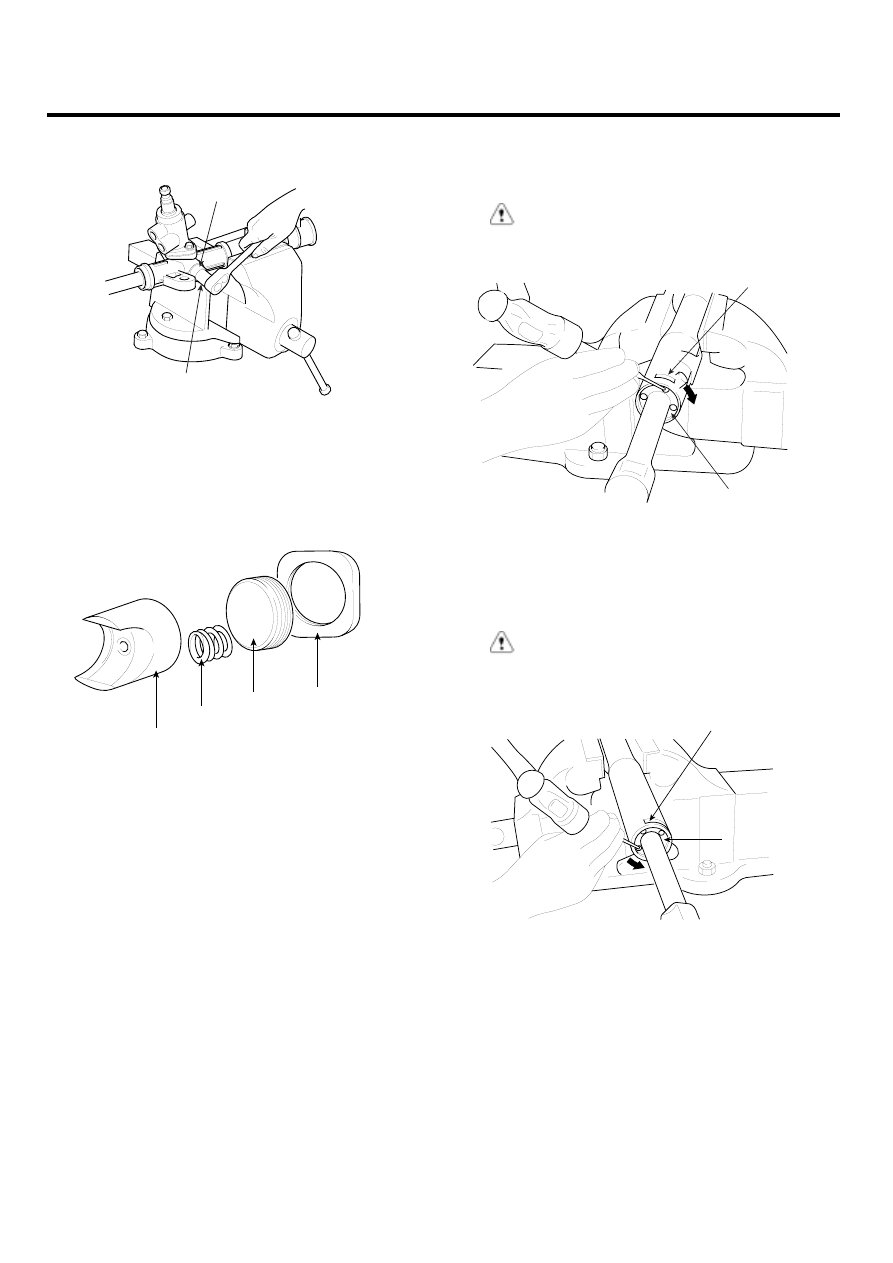

10. Remove the yoke plug locking nut (A).

A

KPBF006K

ST -28

STEERING SYSTEM

11. Remove the yoke plug (B) with a 14mm socket (A).

A

B

KPBF006L

12. Remove the lock nut (D), yoke plug (C), rack support

spring (B) and rack support yoke (A) from the gear
box.

D

C

B

A

APJF005L

13. When the end of the circlip comes out of the notched-

hole of the housing rack cylinder, turn the rack stopper
(A) clockwise and remove the circlip.

CAUTION

Be careful not to damage the rack.

B

A

UPBG500K

14. When the end of the circlip comes out of the notched

hole (A) of the housing rack cylinder, turn the rack
stopper (B) counterclockwise and remove the circlip.

CAUTION

Be careful not to damage the rack.

A

B

EPKE013R

15. Remove the rack bushing and rack from the rack

housing.
