STEERING COLUMN & SHAFT

ST -17

[RHD]

A

SCMST6002L

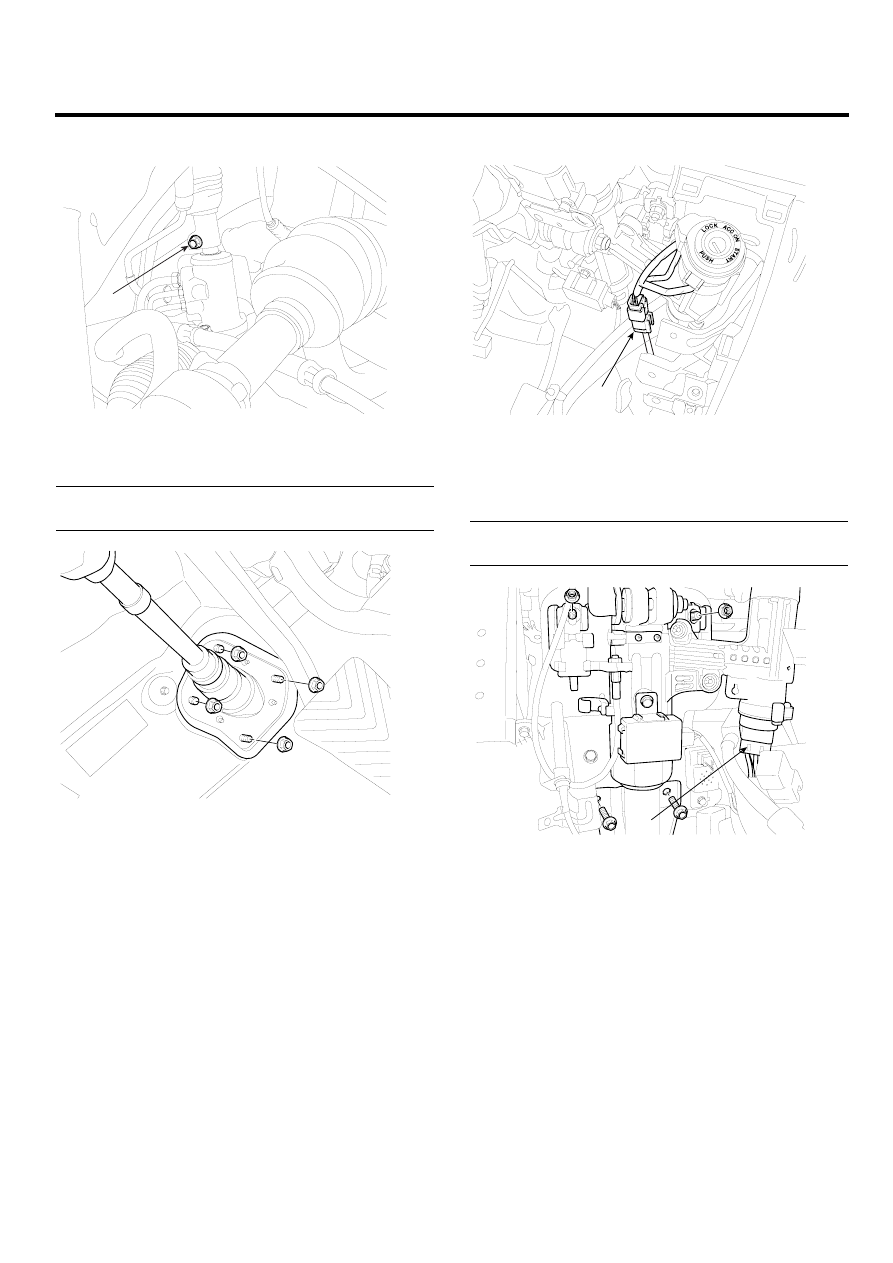

15. Loosen the dust cover mounting nuts.

Tightening torque Nm (kgf.m, lb-ft):
4 ~ 6 (0.4 ~ 0.6, 2.9 ~ 4.3)

SCMST6516D

16. Disconnect the connector (A).

A

SCMST6517D

17. Disconnect the ignition switch connector (A) and then

remove the steering column assembly by loosening
the steering column mounting bolts and nuts.

Tightening torque Nm (kgf.m, lb-ft):
13 ~ 18 (1.3 ~ 1.8, 9.4 ~ 13.0)

A

SCMST6518D

ST -18

STEERING SYSTEM

DISASSEMBLY

EB23AA9D

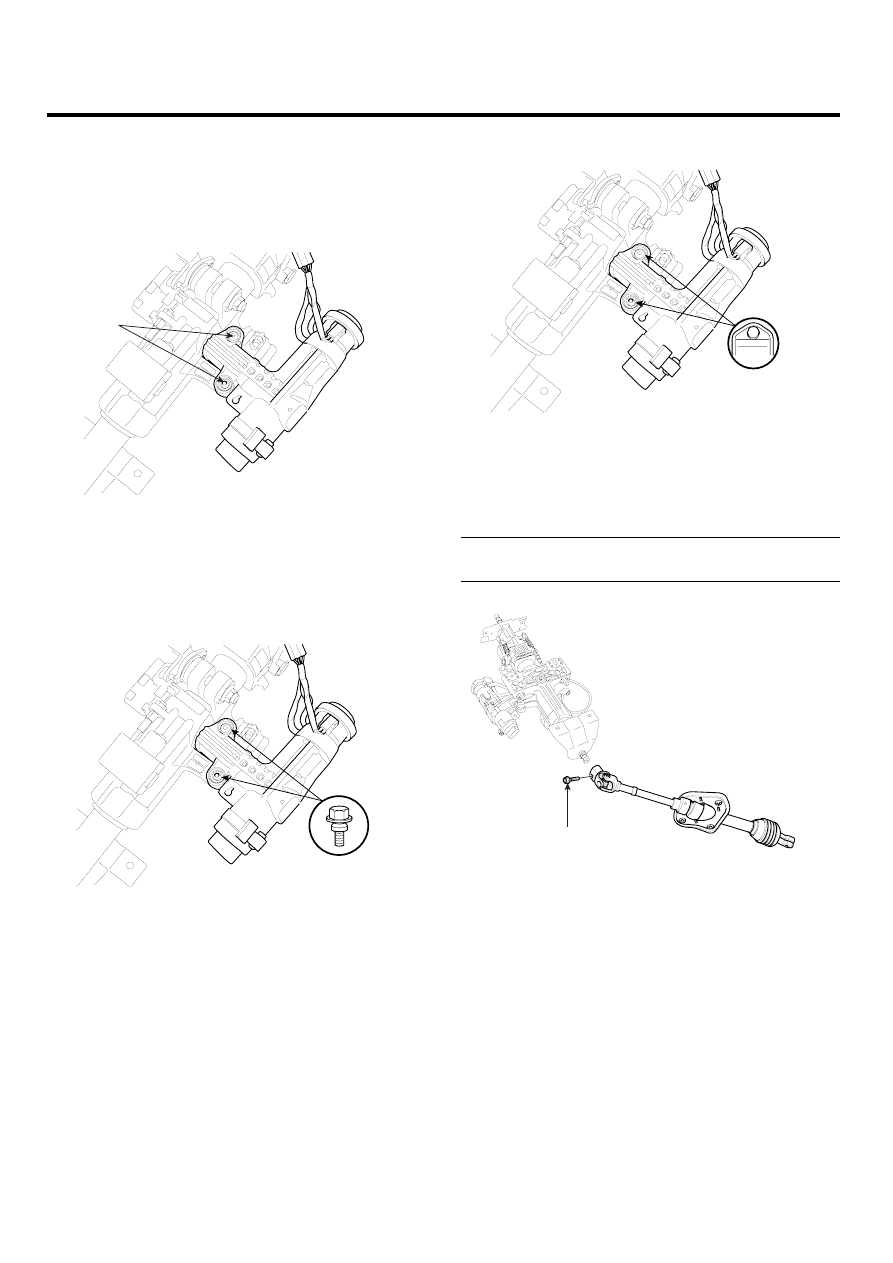

KEY LOCK ASSEMBLY

1.

Make a groove on head of the special bolt (A) by using
a punch.

A

SCMST6519D

2.

Remove the key lock assembly from the steering col-
umn by loosing special bolts.

3.

When reassembling the key lock assembly, loosely
install new special bolts to the steering column shaft.

SCMST6535D

4.

Tighten the special bolt until its head is cut off.

SCMST6536D

UNIVERSAL JOINT ASSEMBLY

1.

Remove the universal joint assembly from the steer-
ing column assembly by loosening the bolt (A).

Tightening torque Nm (kfg.m, lb-ft):
30 ~ 35 (3.0 ~ 3.5, 22 ~ 25)

A

SCMST6520D

2.

Reassembly is the reverse of disassembly.

STEERING COLUMN & SHAFT

ST -19

INSPECTION

E5B5514D

1.

Check the steering column shaft for damage and de-
formation.

2.

Check connection for play, damage and smooth oper-
ation.

3.

Check the joint bearing for wear and damage.

INSTALLATION

ED6CC43A

NOTE

Before installing, apply multipurpose grease to each
moving parts.

1.

Installation is the reverse of removal.

CAUTION

Align the marks on the steering wheel and shaft
for reinstallation when installing the steering
wheel.

ST -20

STEERING SYSTEM

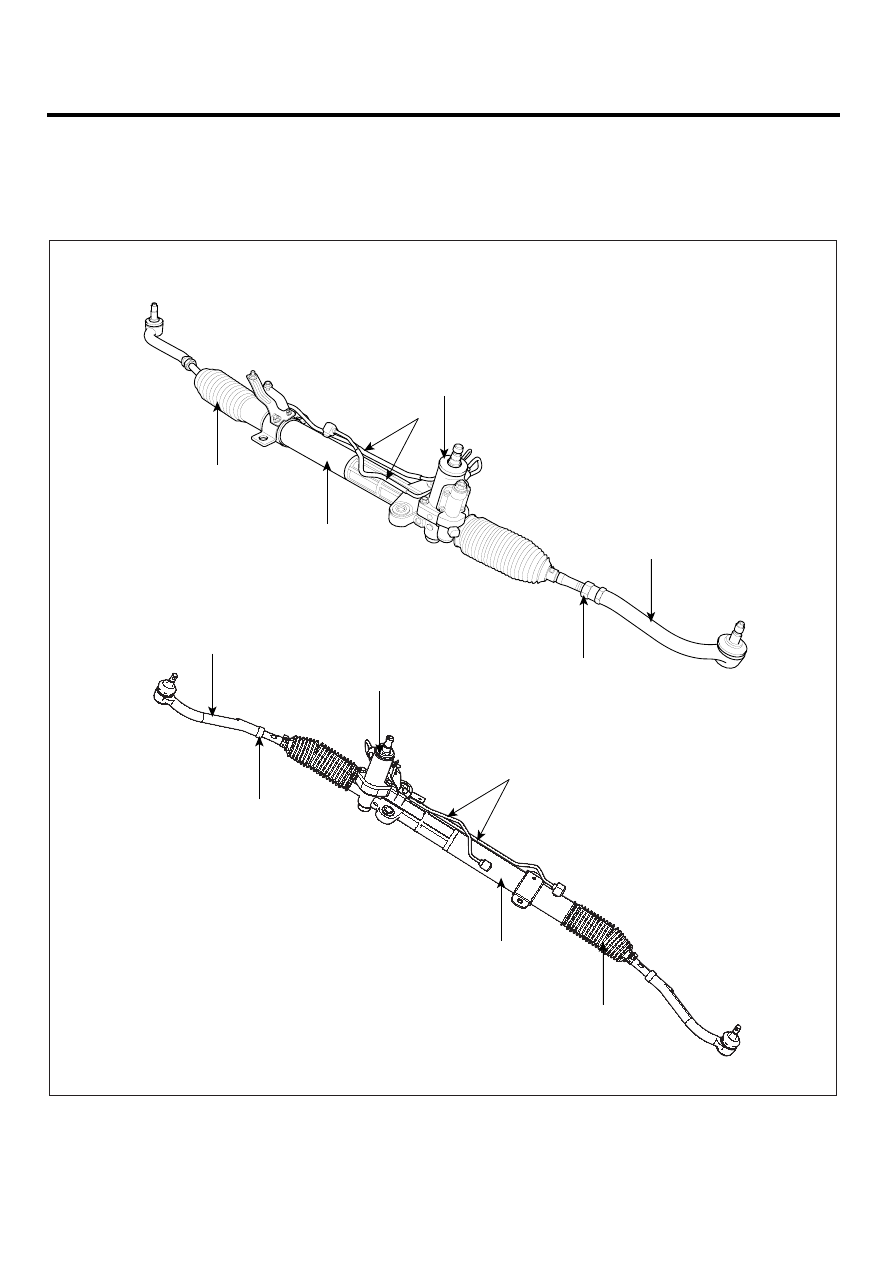

MECHANICAL POWER
STEERING SYSTEM

COMPONENTS

EC107BCA

1. Bellows
2. Rack housing
3. Feed tube

4. Valve body assembly
5. Tie rod end assembly
6. Lock nut

[LHD]

[RHD]

1

1

2

2

3

3

4

4

5

5

6

6

SCMST6502L
