Hyundai Santa Fe (2006 year). Manual - part 4





STEERING COLUMN & SHAFT

ST -13

STEERING COLUMN &
SHAFT

STEERING COLUMN

／

SHAFT

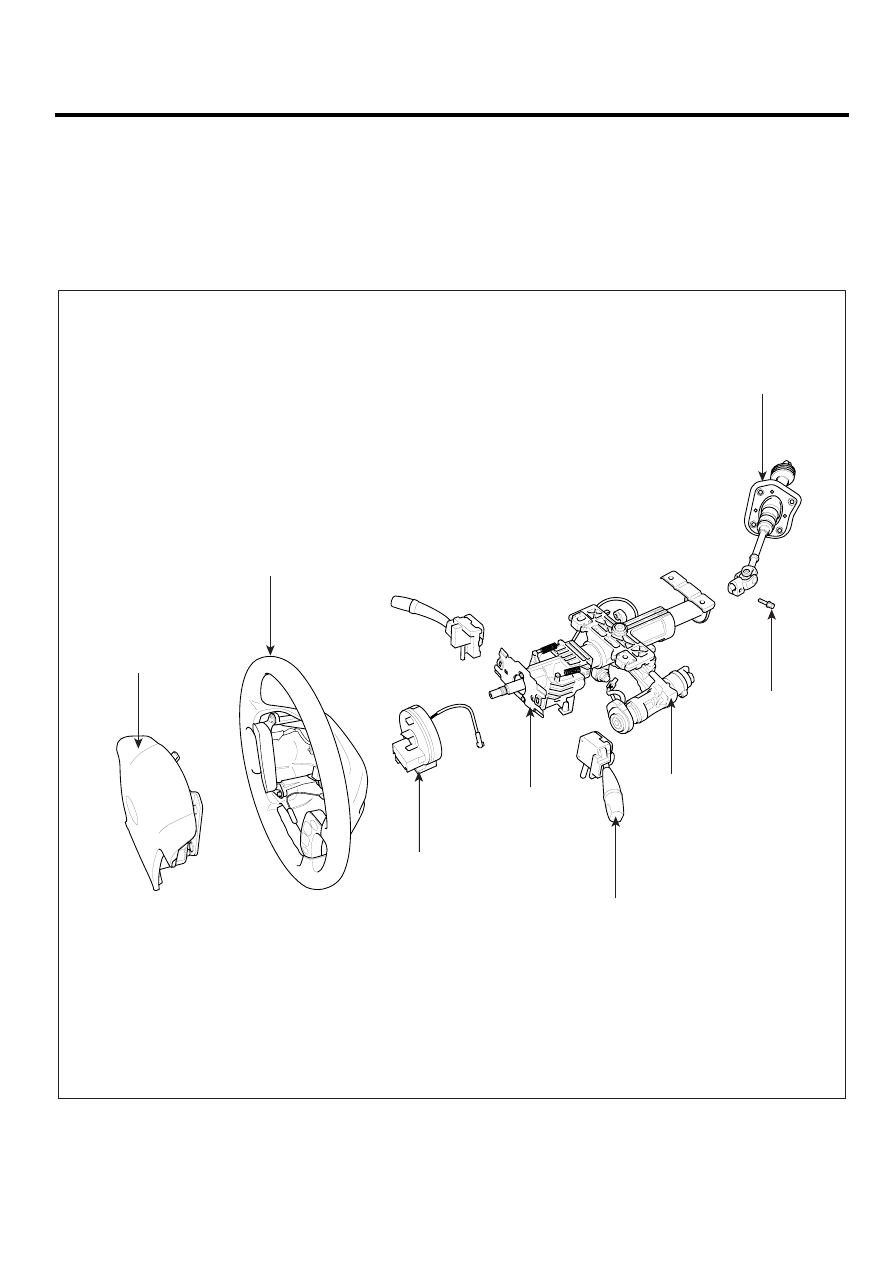

COMPONENTS

E78E9120

1. Air bag module
2. Steering wheel
3. Clock spring
4. Steering column assembly

5. Multifunction switch
6. Key lock assembly
7. Universal joint assembly
8. Bolt

TORQUE : Nm (kgf.m, lb-ft)

1

2

3

4

5

6

8

(3.0 ~ 3.5,
22 ~ 25)

7

SCMST6500L

ST -14

STEERING SYSTEM

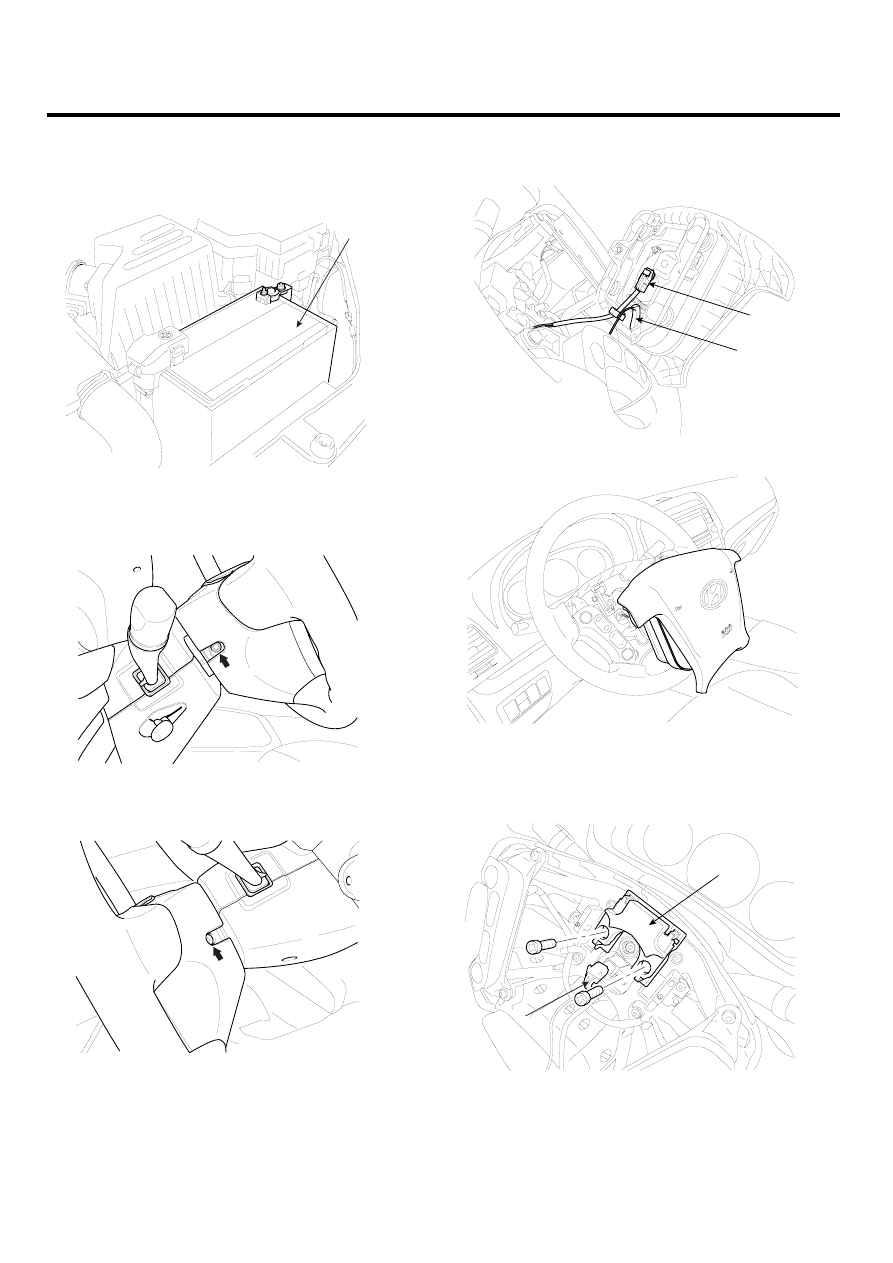

REMOVAL

EFC9B4A9

1.

Disconnect the negative terminal from the battery (A)
and then wait for 30 seconds.

A

SCMST6501L

2.

Loosen the bolts in the illustration.

SCMST6501D

SCMST6502D

3.

Disconnect the connectors (A, B) and remove the
airbag module.

A

B

SCMST6503D

SCMST6504D

4.

Disconnect the connector (A) and remove the dy-
namic damper (B).

A

B

SCMST6505D

STEERING COLUMN & SHAFT

ST -15

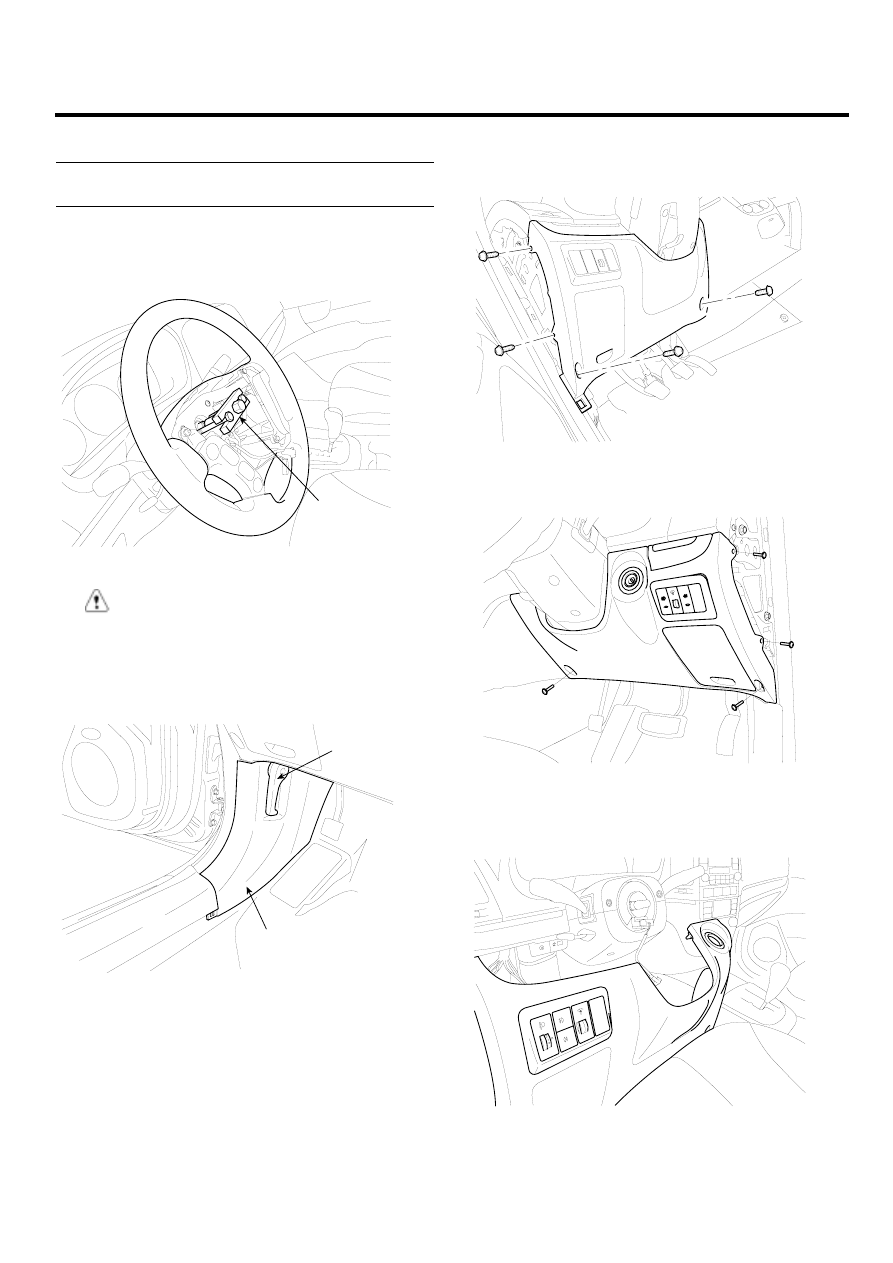

5.

Remove the steering wheel lock nut.

Tightening torque Nm (kgf.m, lb-ft):
40 ~ 50 (4.0 ~ 5.0, 29 ~ 36)

6.

After making the marks on the steering wheel and
shaft for reinstallation, remove the steering wheel us-
ing a SST (09561-11001).

09561-11001

SCMST6506D

CAUTION

Do not hammer on the steering wheel to remove
it; it may damage the steering column.

7.

Remove the hood latch release handle (A) and the
cowl side trim (B).

B

A

SCMST6508D

8.

Loosen the lower crash pad panel mounting screws.

[LHD]

SCMST6509D

[RHD]

SCMST6001L

9.

Disconnect the connectors from the lower crash pad
and then remove the lower crash pad.

SCMST6510D

ST -16

STEERING SYSTEM

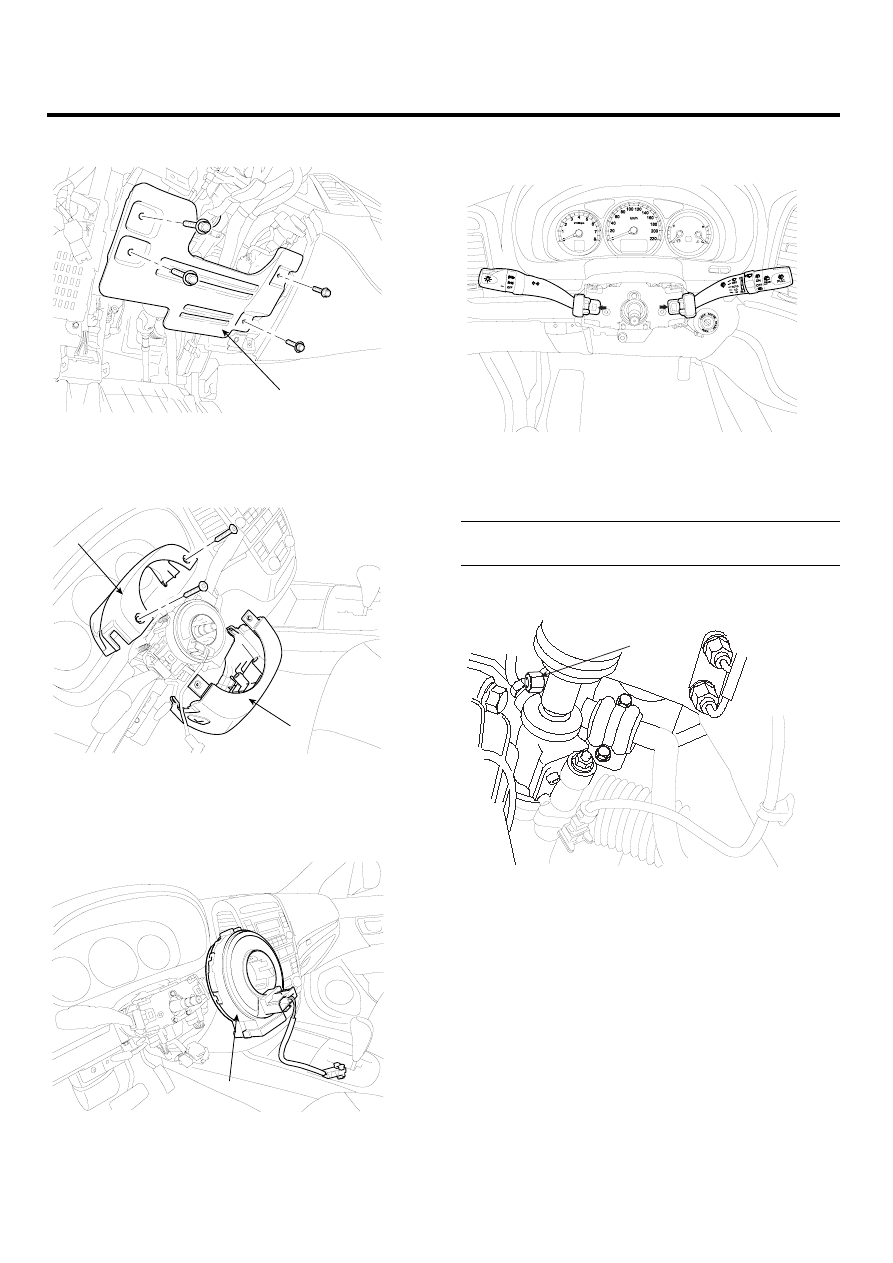

10. Remove the reinforcing panel (A).

A

SCMST6511D

11. Loosen the screws, and then remove the steering col-

umn upper (A) and lower shrouds (B).

B

A

SCMST6512D

12. Disconnect the connectors from the clock spring and

then remove the clock spring (A) from the steering
column.

A

SCMST6513D

13. Remove the multifunction switch by pressing the

marked portions in the illustration.

SCMST6514D

14. Loosen the bolt (A) and then disconnect the universal

joint assembly from the steering gear pinion shaft.

Tightening torque Nm (kgf.m, lb-ft):
30 ~ 35 (3.0 ~ 3.5, 22 ~ 25)

[LHD]

A

SCMST6025D
