GENERAL

ST -5

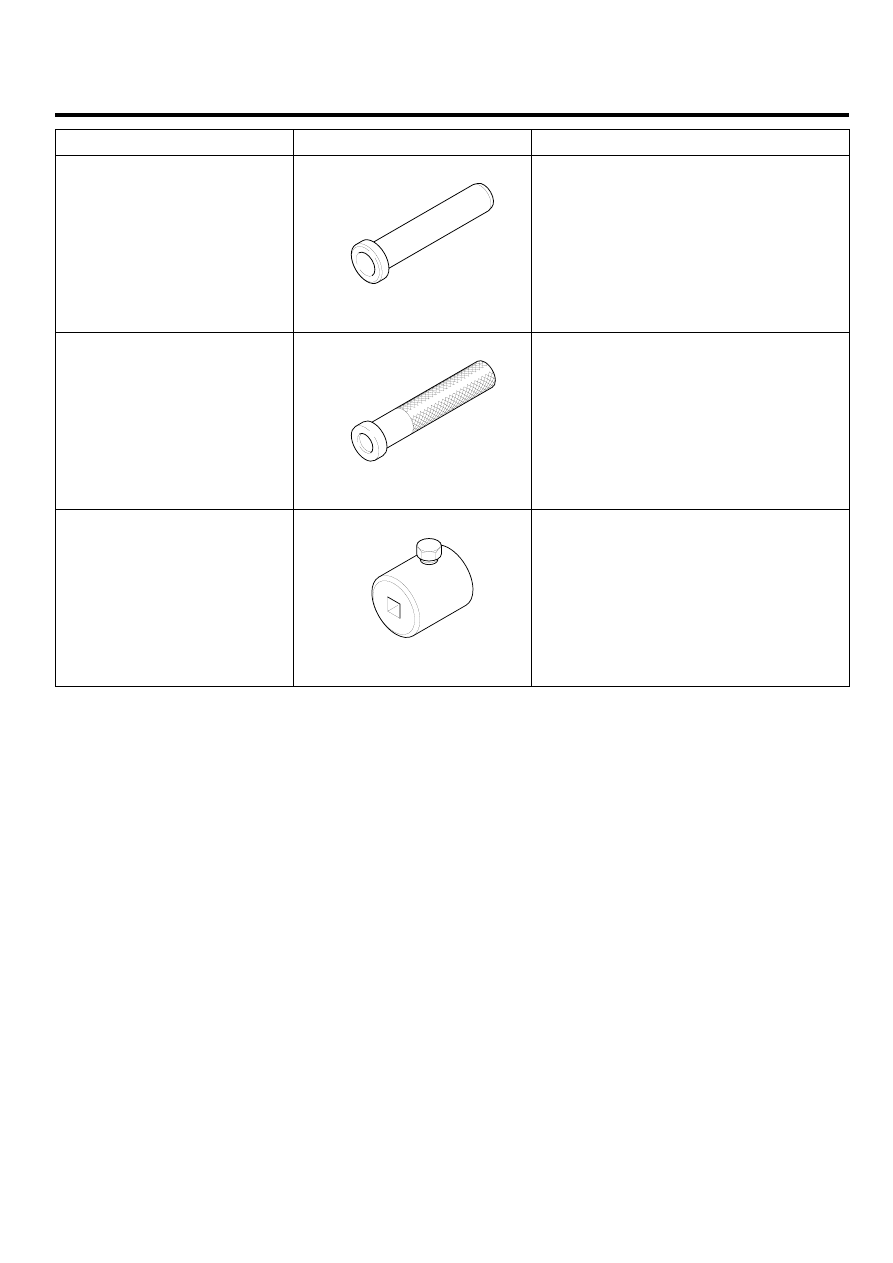

Tool (Number and Name)

Illustration

Use

09432-21600
Braring installer

APJF001K

Installing the pinion gear bearing

09434-14200
Counter shaft bearing installer

APJF001M

Installing the gear box oil seal

09565-11100
Preload socket

APJF001A

Measuring the pinion shaft preload

ST -6

STEERING SYSTEM

TROUBLESHOOTING

E4FE78AA

Symptom

Probable cause

Remedy

Loose yoke plug

Retighten

Loose steering gear mounting bolts

Retighten

Excessive play in steering

Loose or worn tie rod end

Retighten or replace as necessary

V-belt slippage

Readjust

Damaged V-belt

Replace

Low fluid level

Replenish

Air in the fluid

Bleed air

Twisted or damaged hoses

Correct the routing or replace

Insufficient oil pump pressure

Repair or replace the oil pump

Sticky flow control valve

Replace

Excessive internal oil pump leakage

Replace the damaged parts

Excessive oil leaks from rack and
pinion in gear box

Replace the damaged parts

Steering wheel operation is not
smooth (Insufficient power assist)

Distorted or damaged gear box
or valve body seals

Replace

Excessive turning resistance
of tierod end

Replace

Yoke plug excessively tight

Adjust

Tie rod and/or ball joint cannot
turn smoothly

Replace

Loose mounting of gear box
mounting bracket Worn steering
shaft joint and/or

Retighten

Worn steering shaft joint and/or
body grommet

Correct or replace

Distorted rack

Replace

Damaged pinion bearing

Replace

Twisted or damaged hoses

Reposition or replace

Damaged oil pressure control valve

Replace

Steering wheel does not return
properly

Damaged oil pump input shaft bearing

Replace

Noise

Hissing Noise in Steering Gear
There is some noise with all power steering systems. One of the most
common is a hissing sound when the steering wheel is turned and the car
is not moving. This noise will be most evident when turning the wheel
while the brakes are being applied. There is no relationship between
this noise and steering performance. Do not replace the valve unless
the "hissing" noise becomes extreme. A replaced valve will also make
a slight noise, and is not always a solution for the condition.

GENERAL

ST -7

Symptom

Probable cause

Remedy

Interference with hoses from
vehicle body

Reposition

Loose gear box bracket

Retighten

Loose tie rod end and/or ball joint

Retighten

Rattling or chucking noise in the
rack and pinion

Worn tie rod and/or ball joint

Replace

Low fluid level

Replenish

Air in the fluid

Bleed air

Loose pump mounting bolts

Retighten

Noise in the oil pump

Loose yoke plug

Retighten

ST -8

STEERING SYSTEM

SERVICE ADJUSTMENT

PROCEDURE

E2570252

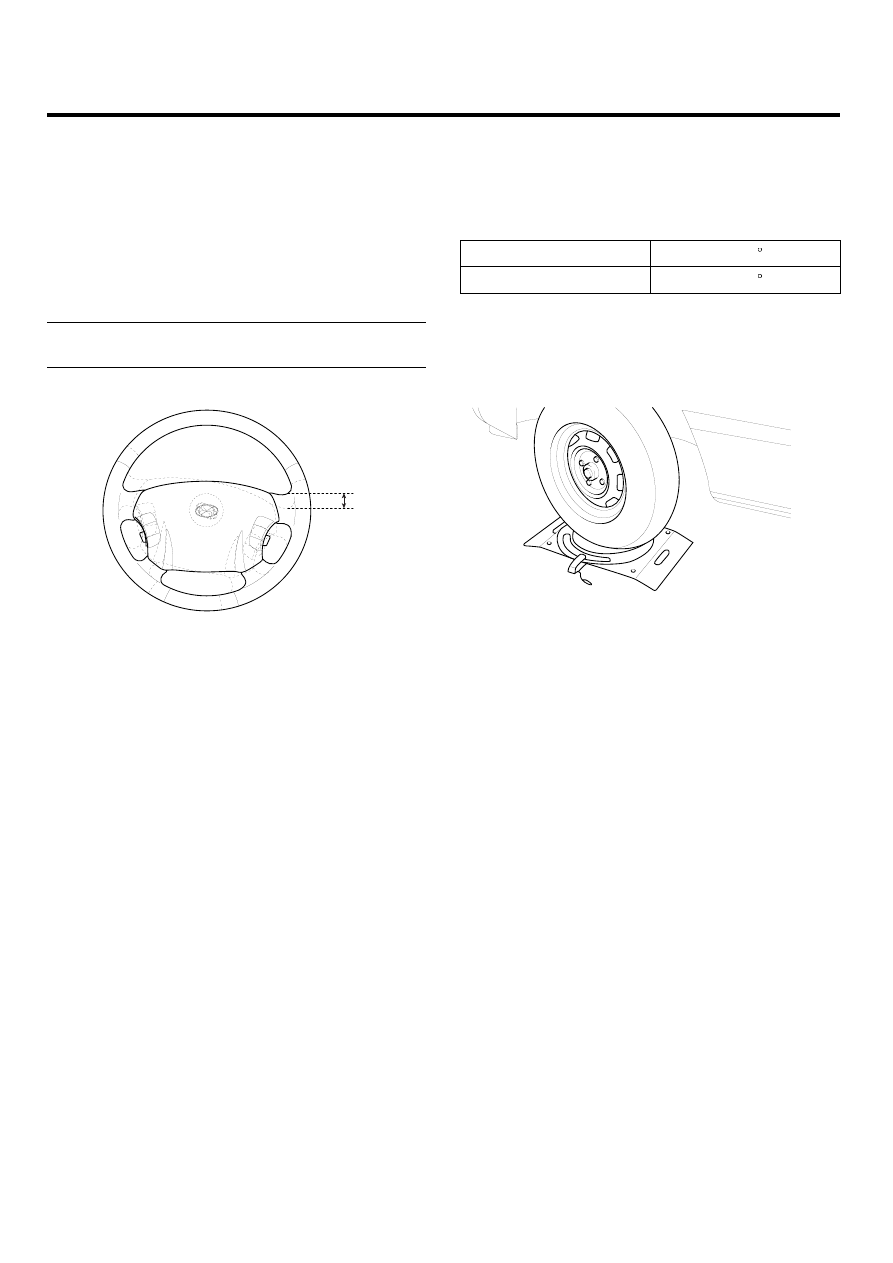

CHECKING STEERING WHEEL FREE PLAY

1.

Start the engine and with the steering wheel in the
straight ahead position.

2.

Measure the play while turning the steering wheel to
the left and right.

Standard value :
Steering wheel free play : 30 mm (1.2 in)

SCMST6513L

3.

If the play exceeds the standard value, inspect the
connection between the steering shaft and tie rod
ends.

CHECKING STEERING ANGLE

1.

Place the front wheel on a turning radius gauge and
measure the steering angle.

STEERING ANGLE

Inner

39.2

Outer

31.6

2.

If the measured value is not within the standard value,
adjust the toe and inspect again.

EPRF010A
