MECHANICAL POWER STEERING SYSTEM

ST -21

POWER STEERING GEAR BOX

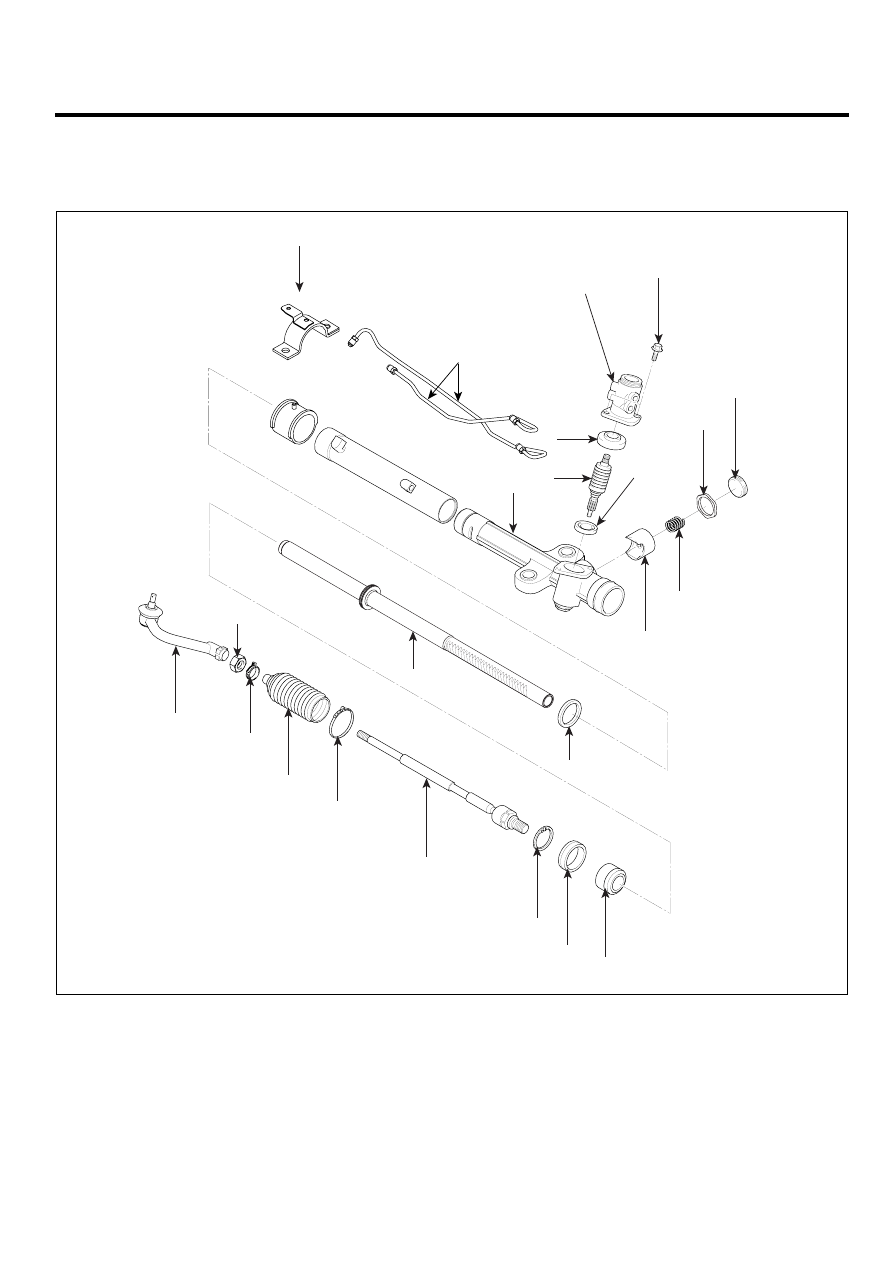

COMPONENT

E95EE087

14

15

16

17

18

19

20

21

22

23

1.  Feed tube
2.  Valve body housing
3.  Bolt
4.  Oil seal
5.  Pinion valve assembly
6.  Oil seal
7.  Yoke plug
8.  Lock nut

9.  Rack support spring

10.  Rack support yoke
11.  Rack housing
12.  Power steering gear box mounting clamp
13.  Oil seal
14.  Rack
15.  Tie rod end
16.  Lock nut

17.  Bellows clip
18.  Bellows
19.  Bellows band
20.  Tie rod
21.  Circlip
22.  Oil seal
23.  Rack stopper

2

3

7

8

4

11

12

6

9

10

5

1

13

SCMST6510L

ST -22

STEERING SYSTEM

REMOVAL

E0BCF615

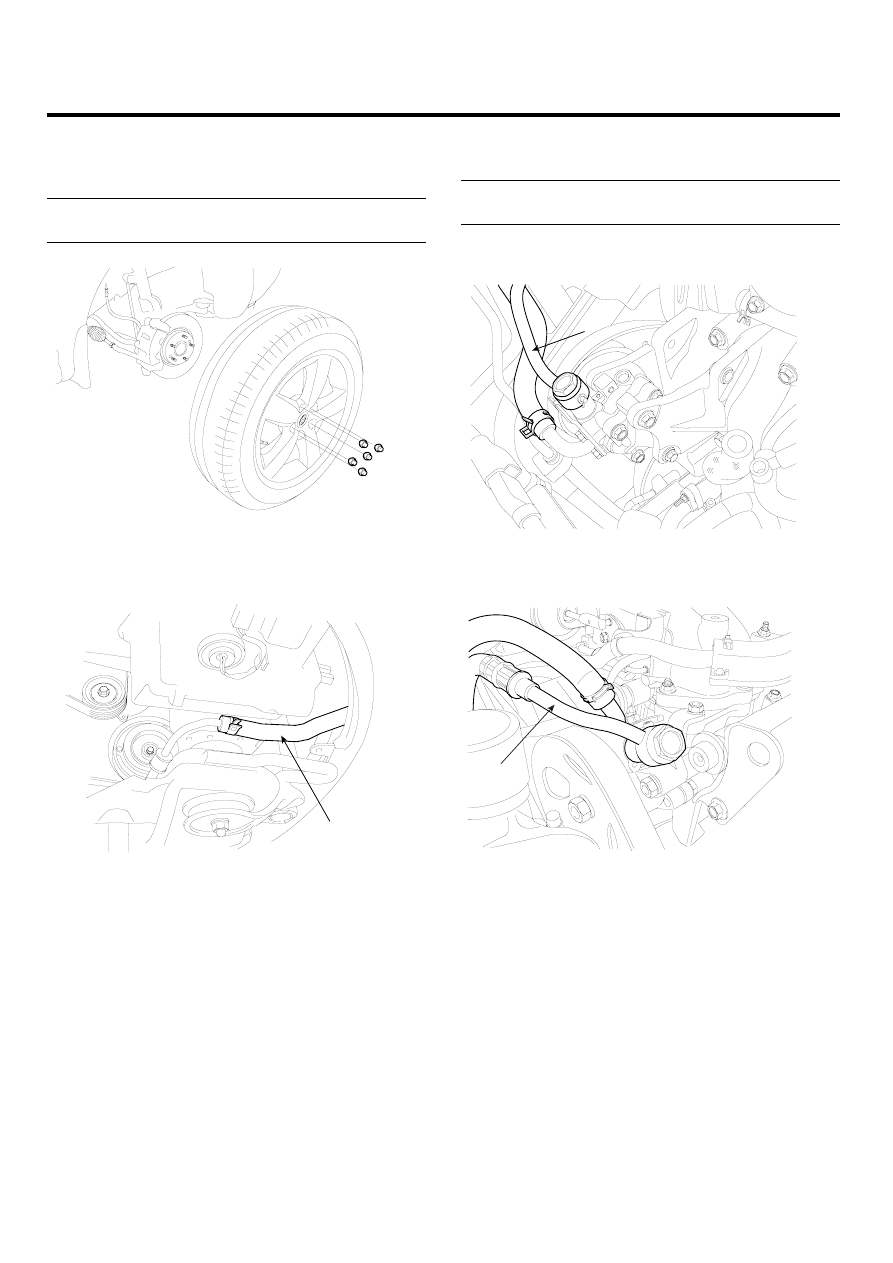

1.

Remove the both front wheels.

Tightening torque Nm (kgf.m, lb-ft):
110 ~ 140 (11.0 ~ 14.0, 80 ~ 101)

SCMST6003D

2.

Drain the power steering fluid by disconnecting the
return hose (A).

A

SCMST6521D

3.

Disconnect the pressure tube (A) from the power
steering pump by loosening the eye bolt.

Tightening torque Nm (kgf.m, lb-ft):
55 ~ 65 (5.5 ~ 6.5, 40 ~ 47)

[DIESEL]

A

SCMST6800D

[GASOLINE]

A

SCMST6503L

MECHANICAL POWER STEERING SYSTEM

ST -23

4.

Disconnect the stabilizer bar link (A) from the front
strut assembly.

Tightening torque Nm (kgf.m, lb-ft):
100 ~ 120 (10.0 ~ 12.0, 72 ~ 87)

A

SCMST6530D

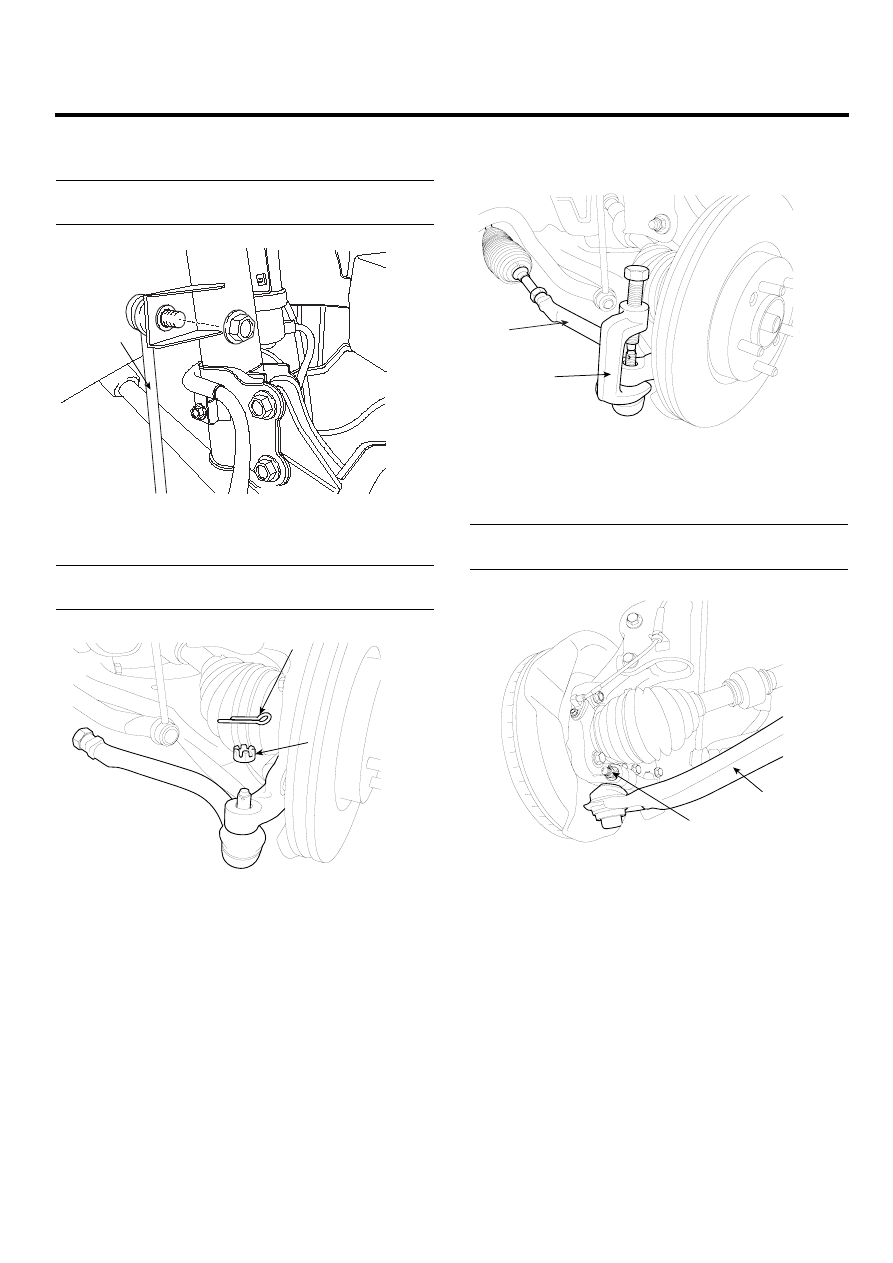

5.

Remove the tie-rod end split pin (A) and castle nut (B).

Tightening torque Nm (kgf.m, lb-ft):
24 ~ 34 (2.4 ~ 3.4, 17 ~ 25)

A

B

SCMST6007D

6.

Disconnect the tie rod end (A) from the knuckle by
using a SST (09568-4A000 or 09568-34000).

09568-4A000

A

SCMST6008D

7.

Remove the bolt pin and nut (A) and disconnect the
lower arm (B) from the knuckle.

Tightening torque Nm (kgf.m, lb-ft):
100 ~ 120 (10.0 ~ 12.0, 72 ~ 87)

A

B

SCMST6009D

8.

Repeat on the other side.

ST -24

STEERING SYSTEM

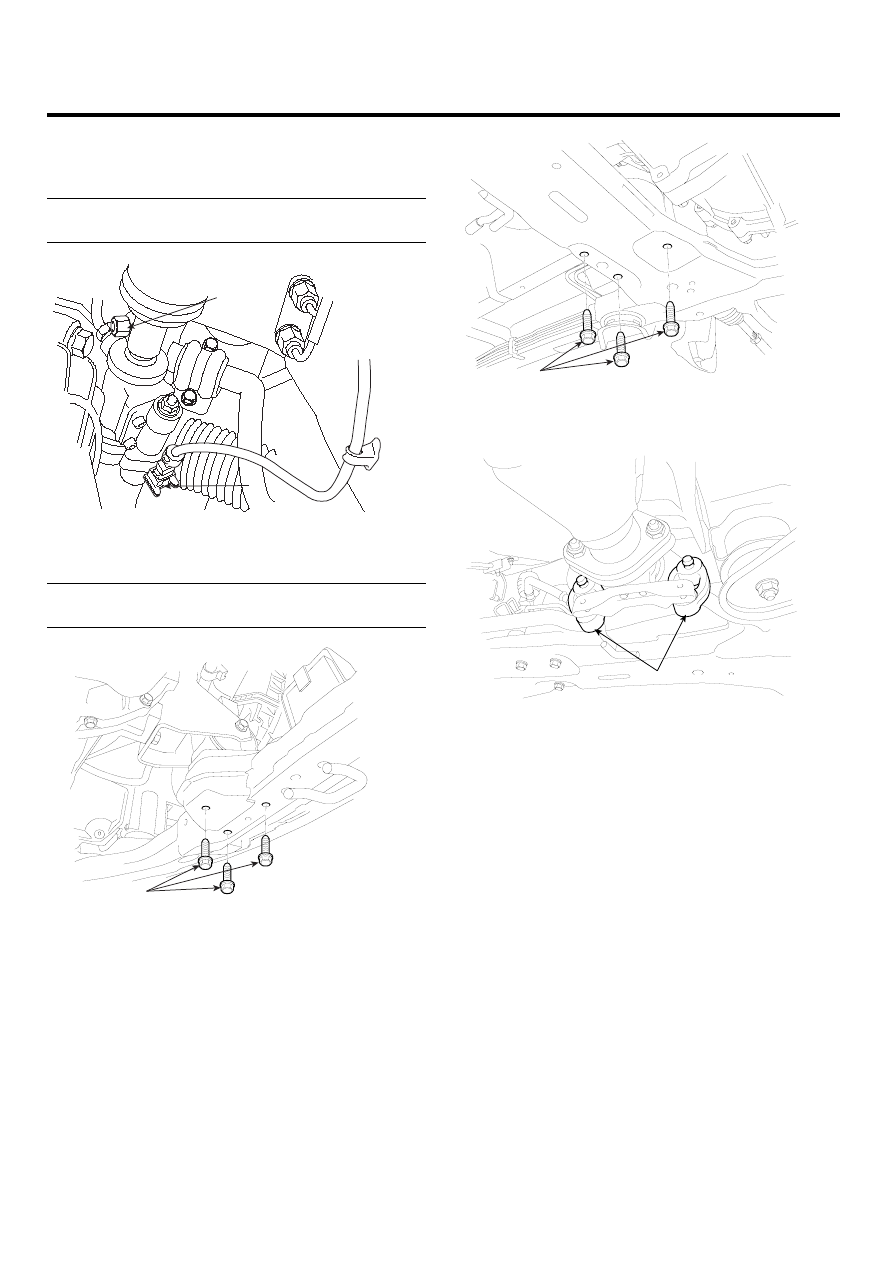

9.

Remove the bolt (A) connecting steering gear pinion
shaft to universal joint and the EPS solenoid connec-
tor (B).

Tightening torque Nm (kgf.m, lb-ft):
30 ~ 35 (3.0 ~ 3.5, 22 ~ 25)

A

B

SCMST6537D

10. Remove the front and rear roll stopper bolts (A, B).

Tightening torque Nm (kgf.m, lb-ft):
50 ~ 65 (5.0 ~ 6.5, 36 ~ 47)

A

SCMST6522D

B

SCMST6523D

11. Remove the muffler hanger (A).

A

SCMST6524D
