MECHANICAL POWER STEERING SYSTEM

ST -29

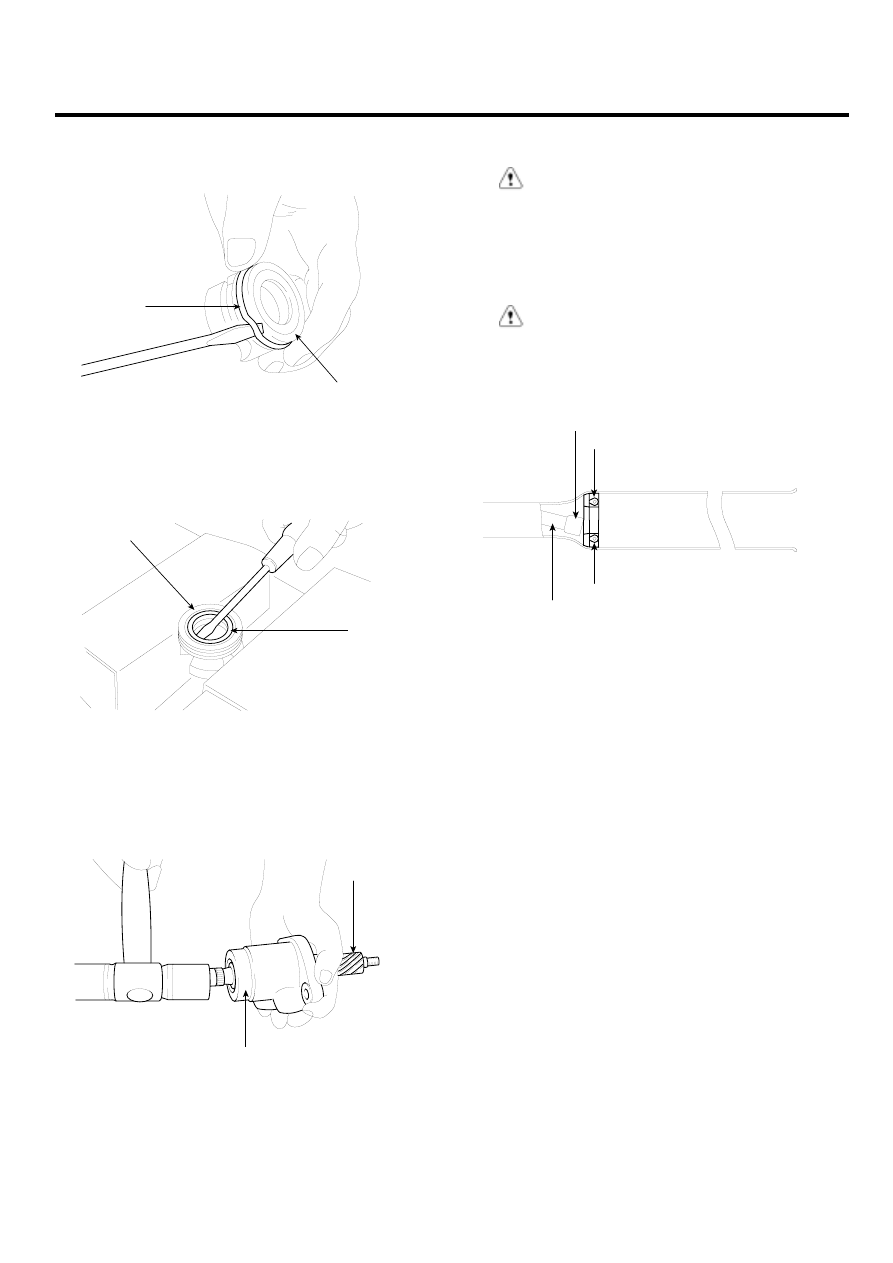

16. Remove the O-ring(A) from the rack bushing (B).

A

B

EPKE013T

17. Remove the oil seal (B) from the rack bushing (A).

B

A

EPKE013U

18. Remove the valve body (A) from the valve body hous-

ing (B) with a soft hammer.

B

A

UPBG500L

19. Using the special tool, remove the oil seal and ball-

bearing from the valve body housing.

20. Remove the oil seal and O-ring from the rack housing.

CAUTION

Be careful not to damage the pinion valve cylin-
derinside of the rack housing.

21. Using

the

special

tool

(09573-33100,

09555-

21000),remove the oil seal (A) from the rack housing.

CAUTION

Be careful not to damage the rack cylinder insid-
eof the rack housing.

09555-21000

A

09573-33100

Back-up washer

EPRF210B

ST -30

STEERING SYSTEM

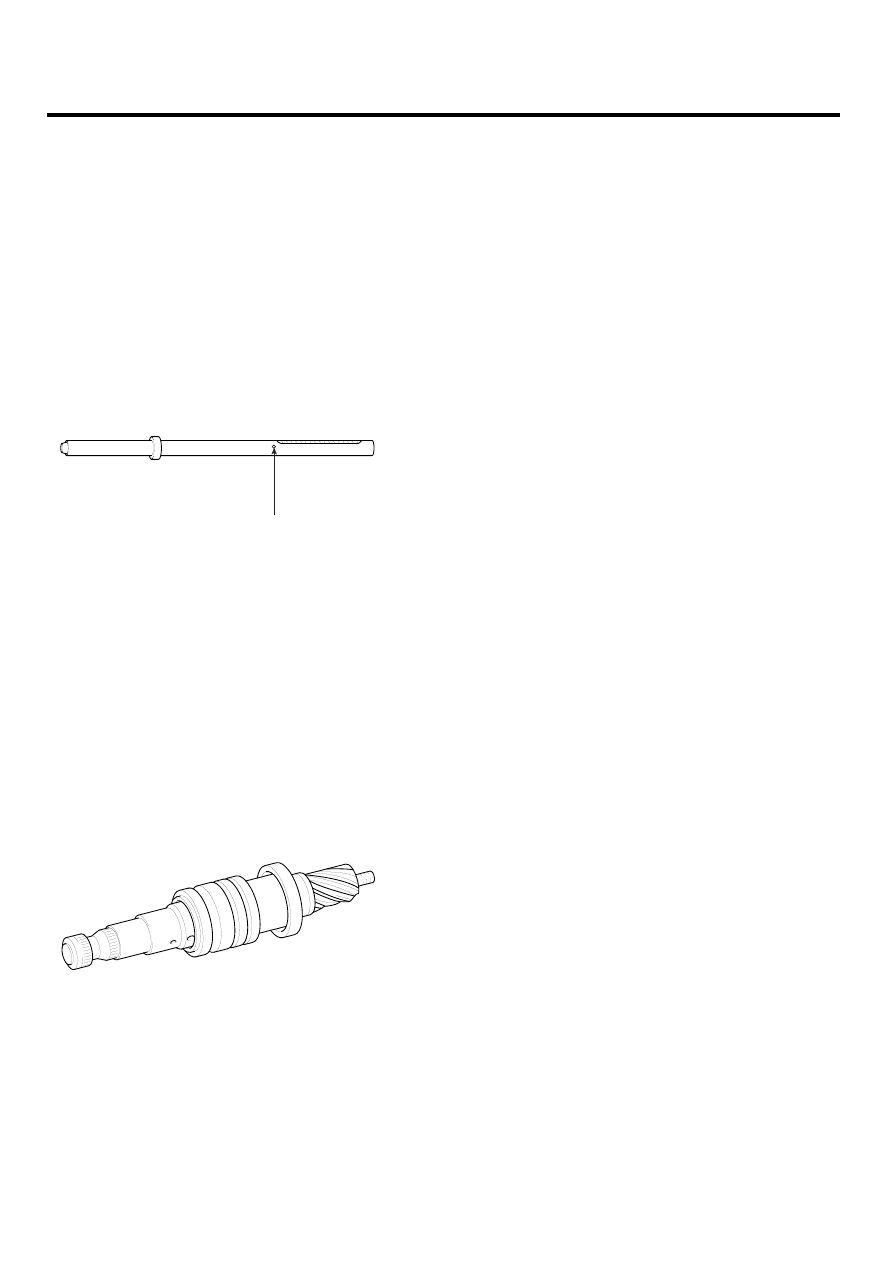

INSPECTION

E003BEEE

1.

Rack

1)

Check for rack tooth face damage or wear.

2)

Check for oil seal contact surface damage.

3)

Check for rack bending or twisting.

4)

Check for oil seal ring damage or wear.

5)

Check for oil seal damage or wear.

Vent hole

LPJF006C

2.

Pinion valve

1)

Check for pinion gear tooth face damage or wear.

2)

Check for oil seal contact surface damage.

3)

Check for seal ring damage or wear.

4)

Check for oil seal damage or wear.

APJF013Z

3.

Bearing

1)

Check for seizure or abnormal noise during
abearing rotation.

2)

Check for excessive play.

3)

Check for missing needle bearing rollers.

4.

Others

1)

Check for damage of the rack housing cylinder
bore.

2)

Check for boot damage, cracking or aging.

MECHANICAL POWER STEERING SYSTEM

ST -31

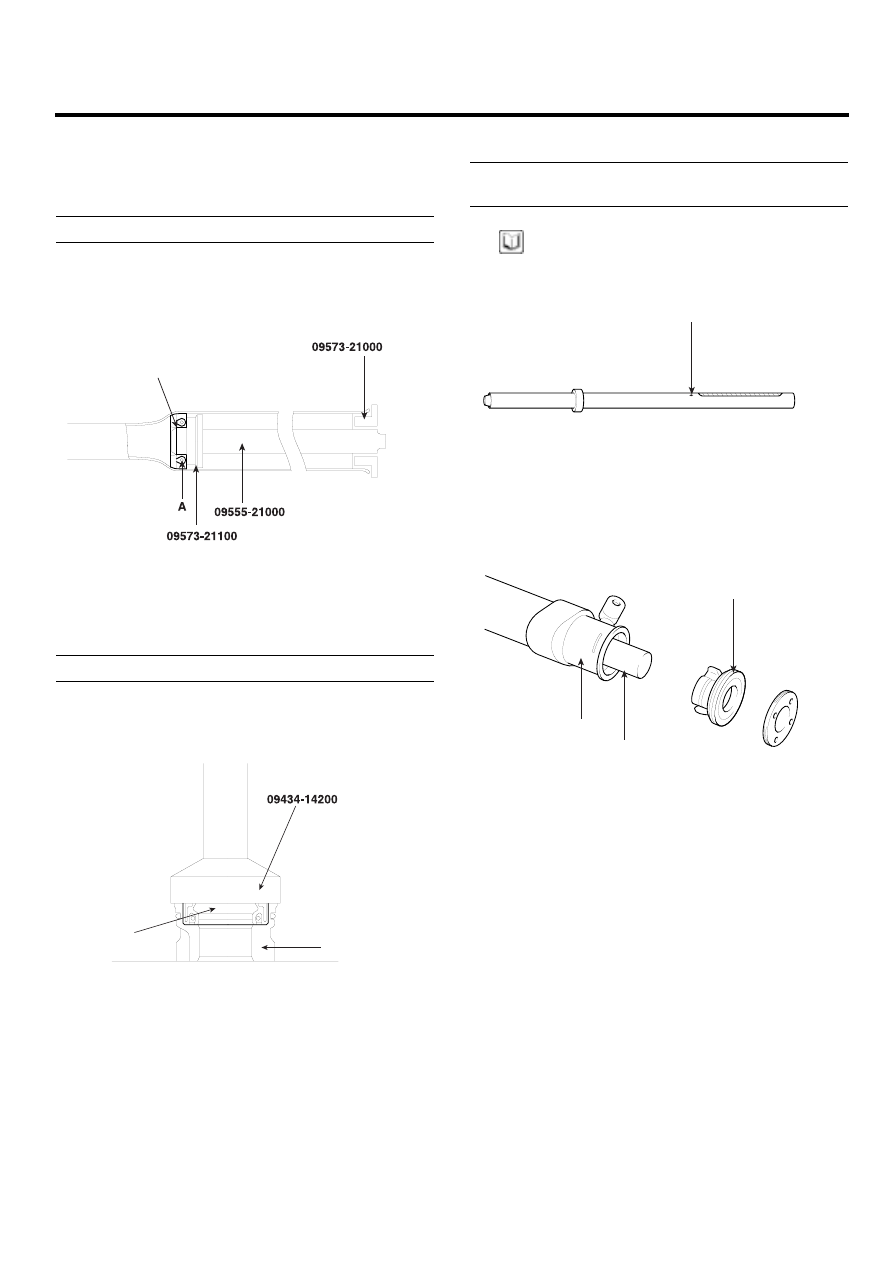

REASSEMBLY

E1B2884F

1.

Apply the specified fluid to the entire surface of the
rack oil seal.

Recommended fluid : PSF-3

2.

Install the backup washer and oil seal (A) to the spec-
ified position in the rack housing.

09573-33100

KPBF007F

3.

Apply the specified fluid to the entire surface of the
rack bushing oil seal.

Recommended fluid : PSF-3

4.

Install the oil seal (A) in the rack bushing (B).

A

B

EPKE230B

5.

Apply the specified fluid to the entire surface of the
O-ring and install it in the rack bushing.

6.

Apply the specified grease to the rack teeth.

Recommended grease
Multipurpose grease SAE J310a NLGI No.2

NOTE

Do not plug the vent hole(A) in the rack with grease.

A

APJF014E

7.

Insert the rack(A) into the rack housing(B) and install
the rack bushing(C).

B

A

C

UPBG500M

ST -32

STEERING SYSTEM

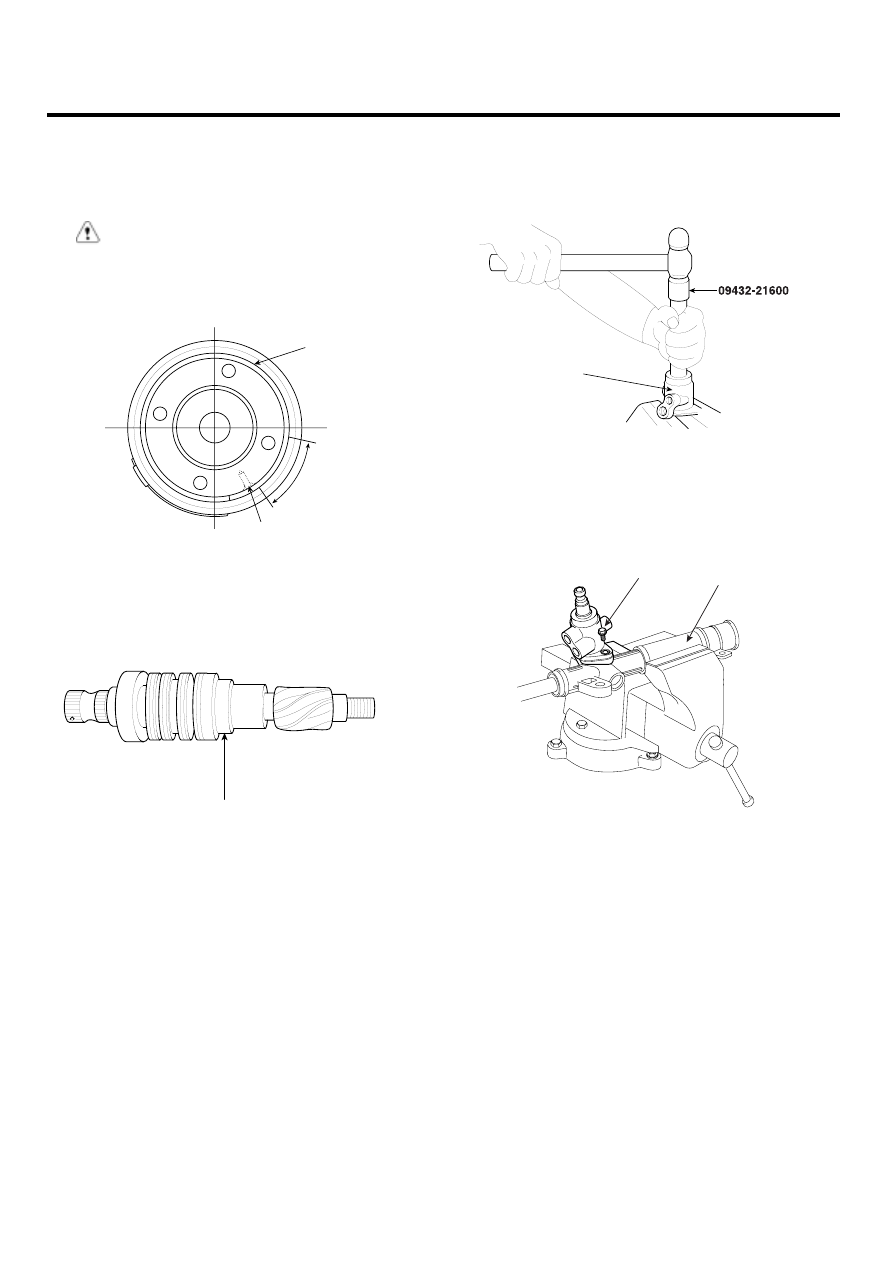

8.

Push in the rack stopper (A) until the circlip groove
of the rack stopper is aligned with the notched hole of
the rack housing. Then, install the circlip while turning
the rack stopper.

CAUTION

The circlip should not be visible through the
notched hole of the rack housing.

Slot

circlip position

A

EPBF500C

9.

Using special Tool (09432-21600), install the oil seal
and the ball bearing in the valve body (A).

A

EPKE230E

10. After applying the specified fluid and grease to the

pinion valve assembly (A), install it in the rack housing
assembly.

A

APGE008G

11. After applying the specified fluid to the oil seal, install it

in the rack housing and fix the valve body assembly(A)
and O-ring in the gear box(B).

A

B

APHE007F
