Hyundai: Engine D4FA. Manual - part 79

DIESEL CONTROL SYSTEM

FLA -187

EGNG006L

4.

Is the measured resistance at certain temperature within the specified resisance range at the temperature?

YES

▶ Go to "Verification of Vehicle Rapair".

NO

▶ Replace FTS and go to "Verification of Vehicle Rapair".

VERIFICATION OF VEHICLE REPAIR

EDABB9FE

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -188

FUEL SYSTEM

DTC P0183 FUEL TEMPERATURE SENSOR A CIRCUIT HIGH INPUT

COMPONENT LOCATION

ECB19CA7

Refer to DTC P0182.

GENERAL DESCRIPTION

E22B11A1

Refer to DTC P0182.

DTC DESCRIPTION

ED6570C4

P0183 is set when the voltage above 4912mV - maximum voltage of FTS output - is detected for more than 2.0 sec.. This
code is due to 1)open or short to battery in FTS signal circuit or 2)open in ground circuit.

DTC DETECTING CONDITION

E53739DE

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage Monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• When output signal is above the maximum

value.(above 4912mV)

DiagnosticTime

• 2.0sec.

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• FTS circuit
• FTS component

SPECIFICATION

E373CFFF

Refer to DTC P0182.

SCHEMATIC DIAGRAM

E81C2805

Refer to DTC P0182.

SIGNAL WAVEFORM AND DATA

E7531801

Refer to DTC P0182.

MONITOR SCANTOOL DATA

E060B685

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "FUEL TEMPERATURE" parameter on the scantool.

DIESEL CONTROL SYSTEM

FLA -189

Specification :Fuel temperature is displayed

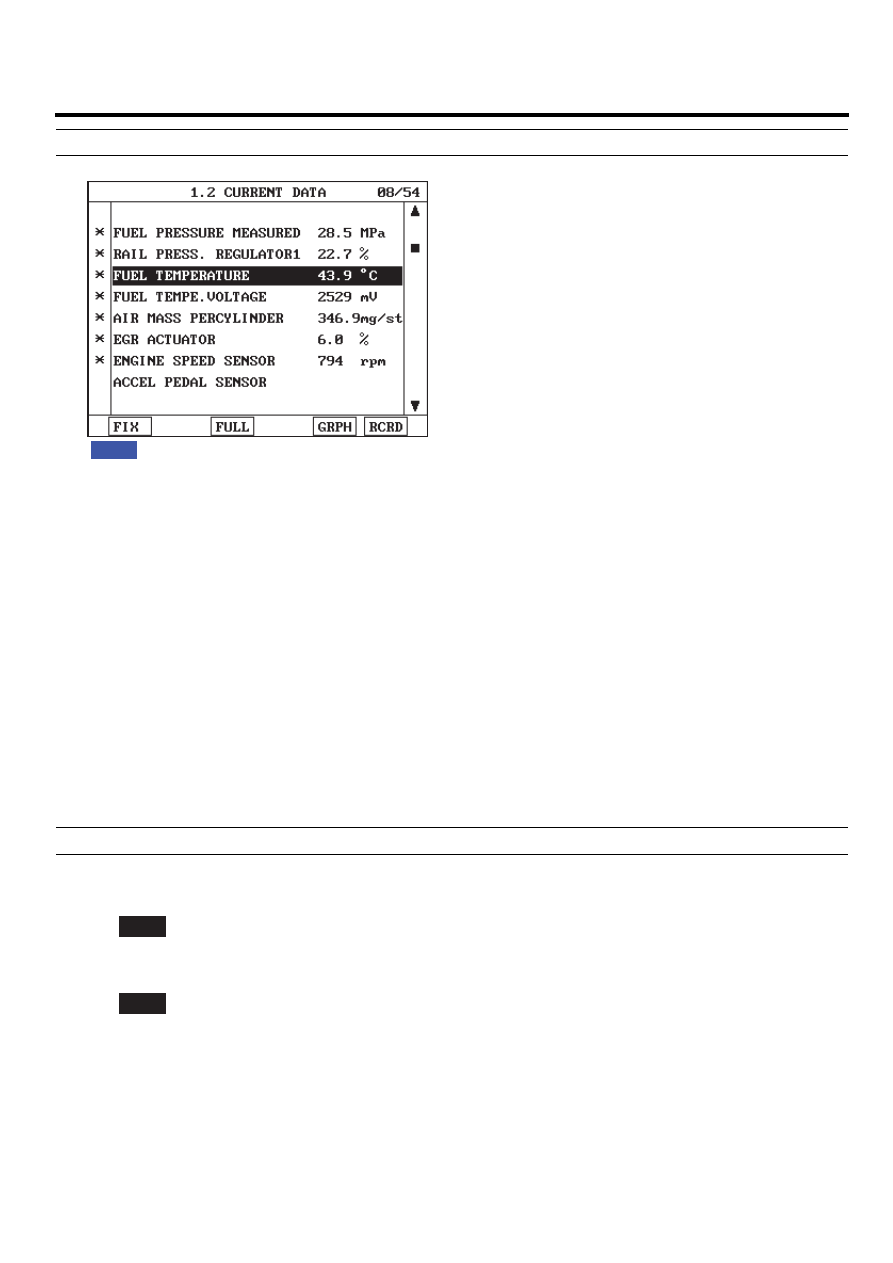

Fig.1

Fig.1) Check if too high or low temperature is displayed.(too high or low temperature is abnormal value.)

EGNG006K

TERMINAL AND CONNECTOR INSPECTION

E9E796AC

Refer to DTC P0182.

SIGNAL CIRCUIT INSPECTION

EADED853

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector.

3)

IG KEY "ON".

4)

Measure the voltage of terminal 2 of FTS connector.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Ground Circuit Inspection".

NO

▶ Go to "2.Check open in signal circuit" as follows.

2.

Check open in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector and ECM connector.

3)

Check continuity between FTS connector terminal 2 and ECM connector terminal 11.

FLA -190

FUEL SYSTEM

Specification : Continuity (below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "3. Check short to battery in signal circuit" as follows.

NO

▶ Repair open in signal circuit and go to "Verification of Vehicle Repair".

3.

Check short to battery in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector and ECM connector.

3)

IG KEY "ON".

4)

Measure the voltage of FTS connector terminal 2.

Specification : 0.0V~0.1V

5)

Is abnormal voltage detected in the circuit with both connector disconnected?

YES

▶ Repair short to battery and go to "Verification of Vehicle Repair".

NO

▶ Go to "Ground Circuit Inspection".

GROUND CIRCUIT INSPECTION

E4B4EA4C

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect FTS connector and ECM connector.

3.

IG KEY "ON".

4.

Measure the voltage of terminal 2 of FTS connector.[ TEST "A" ]

5.

Measure the voltage between FTS connector terminal 2 and 1. [ TEST "B" ]
( terminal 2 : Check + prove , terminal 1 : Check - prove )

Specification : [TEST "A"] Voltage - [TEST "B"] Voltage = below 200mV

6.

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".
