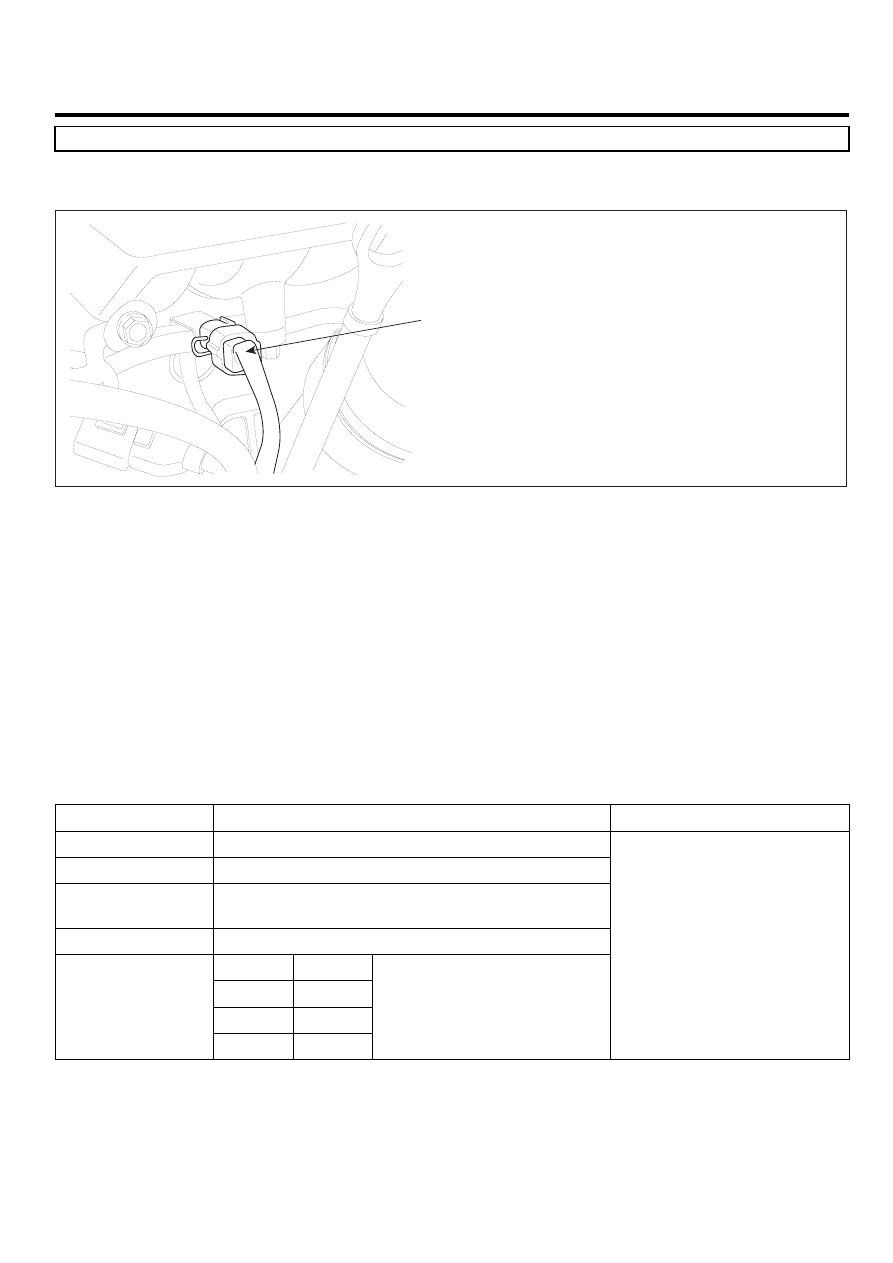

DIESEL CONTROL SYSTEM

FLA -183

DTC P0182 FUEL TEMPERATURE SENSOR A CIRCUIT LOW INPUT

COMPONENT LOCATION

EEDAE31D

FTS

EGNG006H

GENERAL DESCRIPTION

E710D5AF

Fuel Temperature Sensor is NTC thermistor installed in fuel supplying line. It senses the temperature of fuel supplied
to high pressure pump.Fuel temperature is limited (engine power is limited) to keep fuel temperature from reaching at
120℃.This limit is to protect fuel line such as high pressure pump and injectors from damages due to rapid deterioration
by vapor-lock phenomenon which can occur at high temperature or destruction of oil membrane.

DTC DESCRIPTION

E490E388

P0183 is set when the voltage below 53mV(0.053V) - minimum voltage of FTS output - is detected for more than 2.0 sec..
This code is due to short to ground in FTS signal circuit.

DTC DETECTING CONDITION

EC3013F3

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage Monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• When output signal is below the minimum

value.(below 53mV)

DiagnosticTime

• 2.0sec.

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• FTS circuit
• FTS component

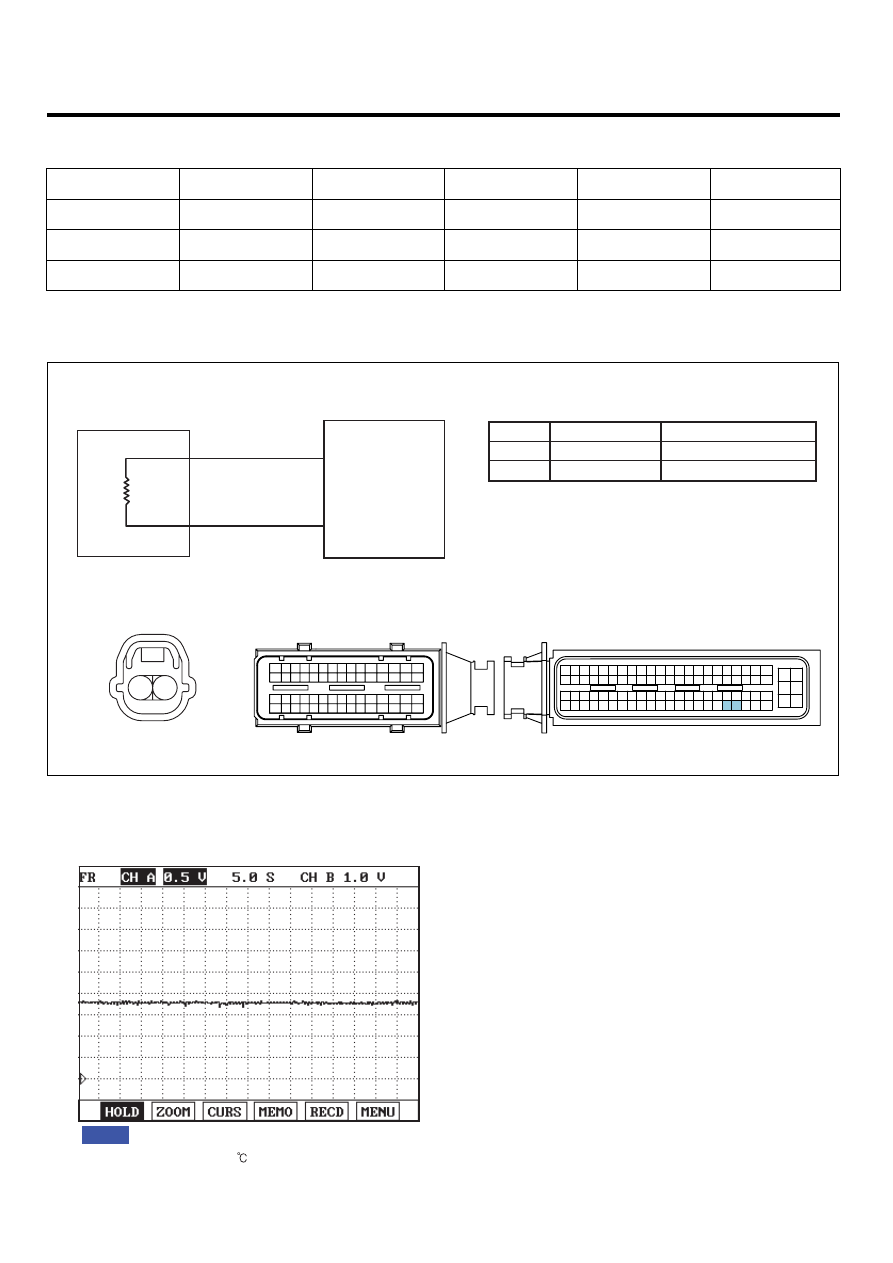

FLA -184

FUEL SYSTEM

SPECIFICATION

EE9A5359

Temperature

-30℃

-20℃

-10℃

0℃

20℃

Resistance

22.22~31.78㏀

13.24~18.10㏀

8.16~10.74㏀

5.18~6.60㏀

2.27~2.73㏀

Temperature

40℃

50℃

60℃

70℃

Resistance

1.059~1.281㏀

0.748~0.904㏀

0.538~0.650㏀

0.392~0.476㏀

SCHEMATIC DIAGRAM

EDECB04E

C138 Fuel temperature sensor

1

1

2

2

C101-2 terminal 10

Ground

Signal

C101-2 terminal 11

10. Ground

11. Signal

C101-2 ECM

 C138 Fuel temperature sensor

C101-2 ECM

C101-1 ECM

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

1

2

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Terminal

Terminal

Connected to

Connected to

Function

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

EGNG006I

SIGNAL WAVEFORM AND DATA

E7970DC0

Fig.1

Fig.1) FTS output signal at 50

.The higher temperature rises, the lower signal voltage becomes.

EGNG006J

DIESEL CONTROL SYSTEM

FLA -185

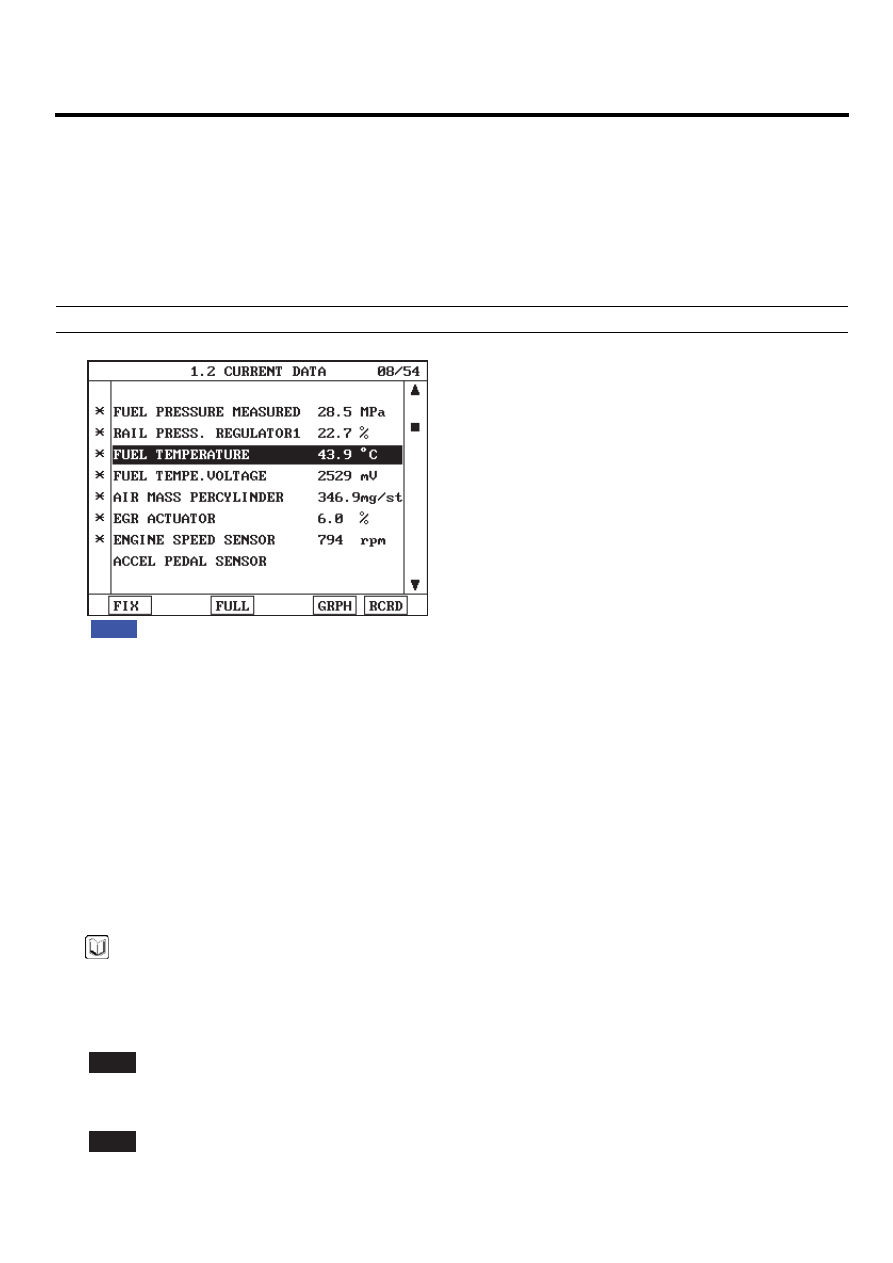

MONITOR SCANTOOL DATA

E41BFF19

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "FUEL TEMPERATURE" parameter on the scantool.

Specification :Fuel temperature is displayed

Fig.1

Fig.1) Check if too high or low temperature is displayed.(too high or low temperature is abnormal value.)

EGNG006K

TERMINAL AND CONNECTOR INSPECTION

EA1C5C1A

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector or
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Signal Circuit Inspection ".

FLA -186

FUEL SYSTEM

SIGNAL CIRCUIT INSPECTION

E668148B

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector.

3)

IG KEY "ON".

4)

Measure the voltage of terminal 2 of FTS connector.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ Go to "2.Check short to ground in signal circuit" as follows.

2.

Check short to ground in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector and ECM connector.

3)

Check continuity between FTS connector terminal 2 and chassis ground.

Specification : Discontinuity ( Infinite Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ Repair short to ground in signal circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EFD4A86B

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect FTS connector.

3.

Measure resistance of FTS component terminal 1 and 2, referring to resistance characteristic table of specification
of General information.

Specification : Refer to Specification of General Information.
