RT-38

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







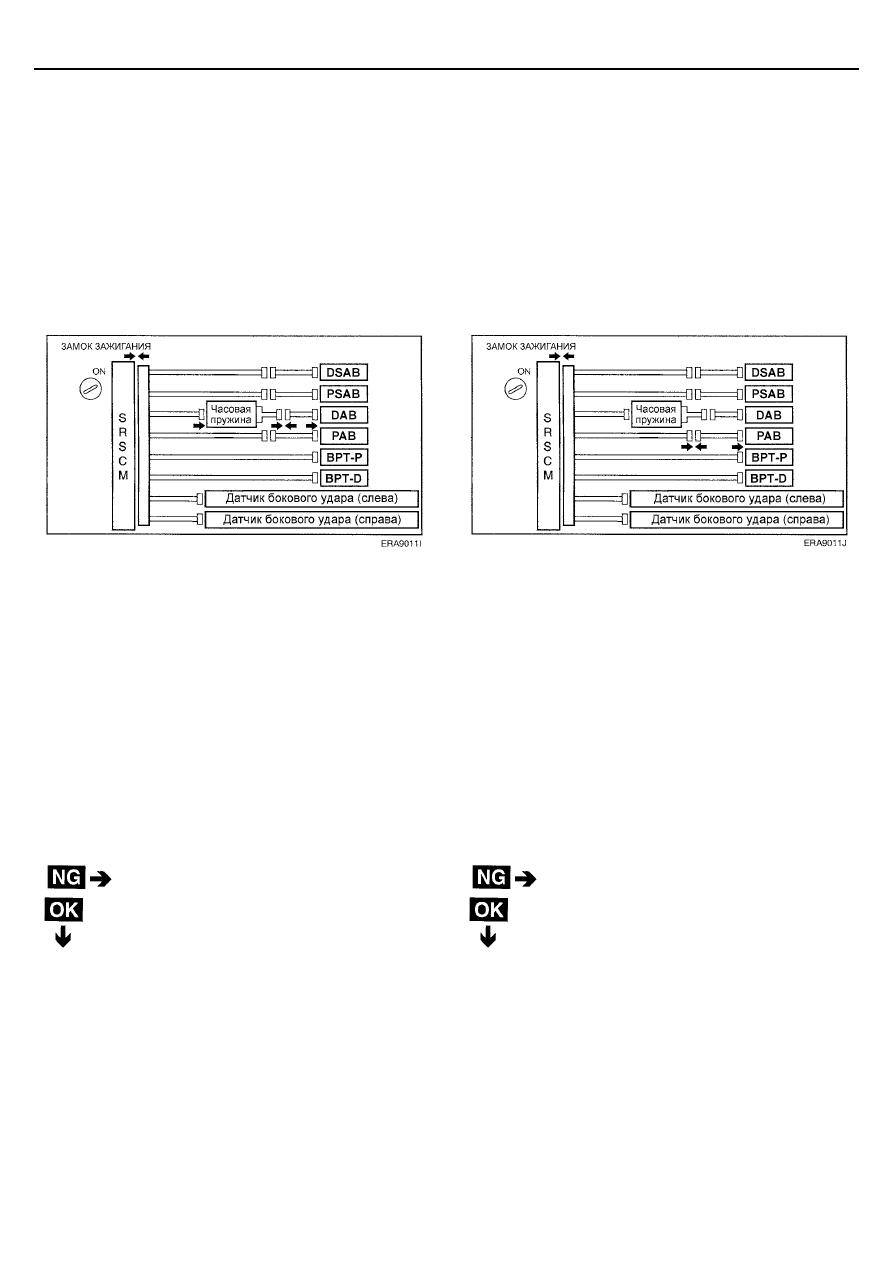

7.  Проверка электрозапала фронтальной подушки

безопасности водителя (DAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем фронтальной подушки

безопасности водителя (DAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







 [ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов
неисправностей быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.


 8. Проверка электрозапала фронтальной подушки

безопасности пассажира (PAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем фронтальной подушки

безопасности пассажира (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.





Замените модуль фронтальной подушки
безопасности водителя (DAB).



Замените модуль подушки безопасности
пассажира (PAB).

По результатам проверки можно заключить, что
неисправность устранена.



По результатам проверки можно заключить, что
неисправность устранена.



ПРОВЕРКА СИСТЕМЫ SRS

RT-39







 10.

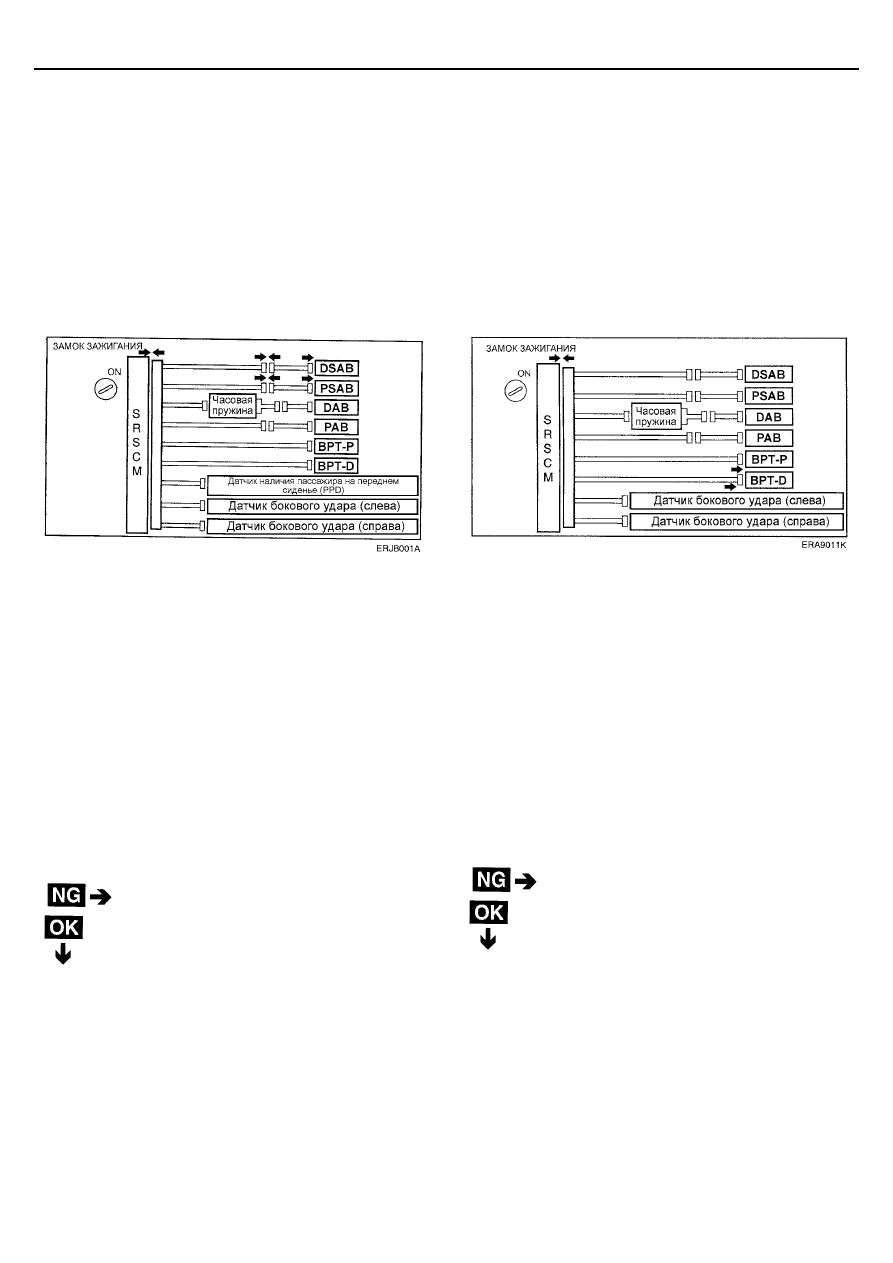

Проверка электрозапала преднатяжителя ремня
безопасности (BPT).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем преднатяжителя ремня

безопасности (BPT).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.


9.  Проверка электрозапала боковой подушки

безопасности (SAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем боковой подушки

безопасности (SAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов
неисправностей быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.






Замените преднатяжитель ремня
безопасности (BPT).





Замените модуль боковой подушки
безопасности (SAB).

По результатам проверки можно заключить, что
неисправность устранена.



По результатам проверки можно заключить, что
неисправность устранена.



RT-40

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

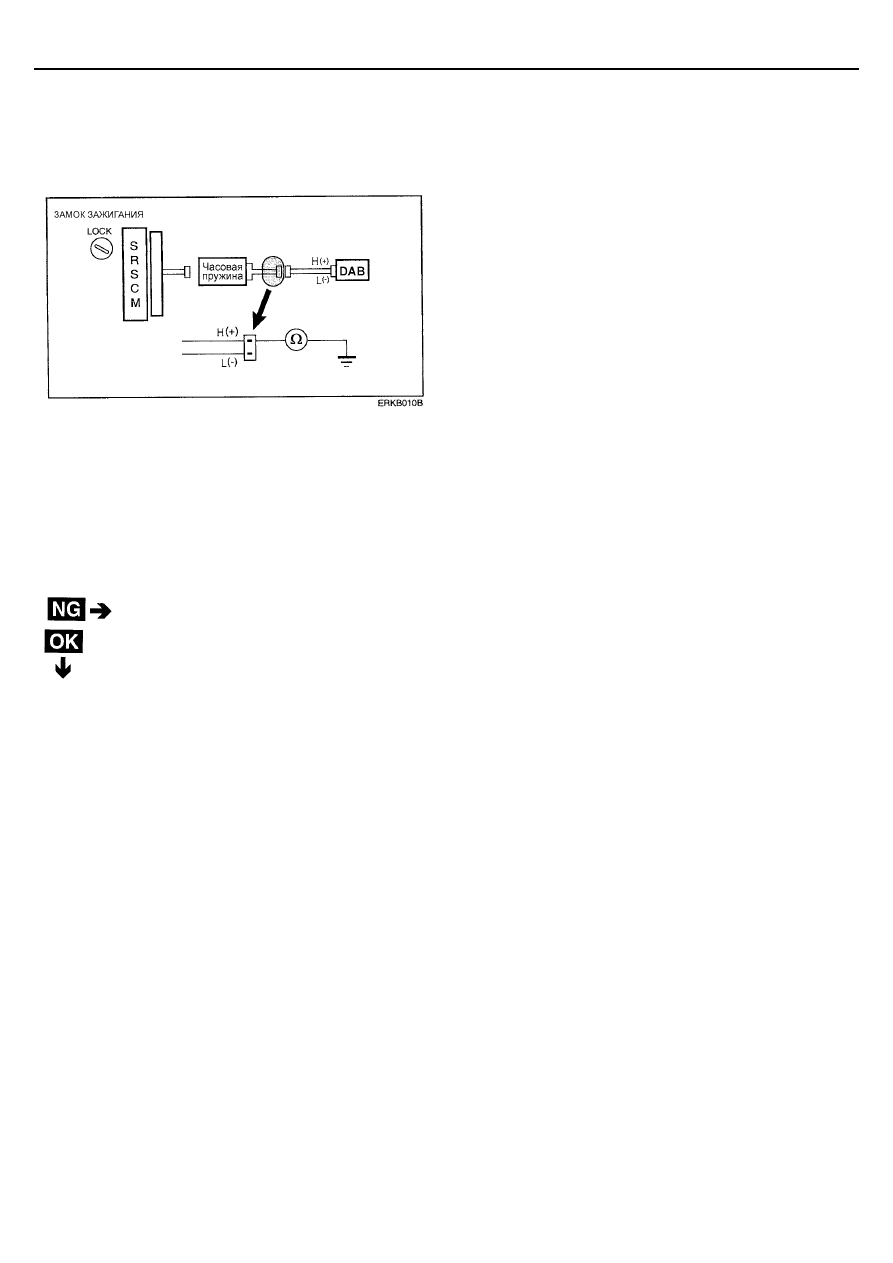

11.  Проверка цепи часовой пружины.


[ПОДГОТОВКА]

Отсоедините разъем между электронным блоком
управления SRS и часовой пружиной.






[ПРОВЕРКА]

Разъем подушки безопасности водителя у часовой
пружины: измерьте сопротивление между выводом
сигнала высокого уровня подушки и "массой".
В норме сопротивление должно быть бесконечно
большим.




Номинальное сопротивление:

∞

(бесконечно

большое сопротивление).











Замените часовую пружину.





Отремонтируйте или замените проводку или разъем между
электронным блоком SRS управления и часовой пружиной.







ПРОВЕРКА СИСТЕМЫ SRS

RT-41







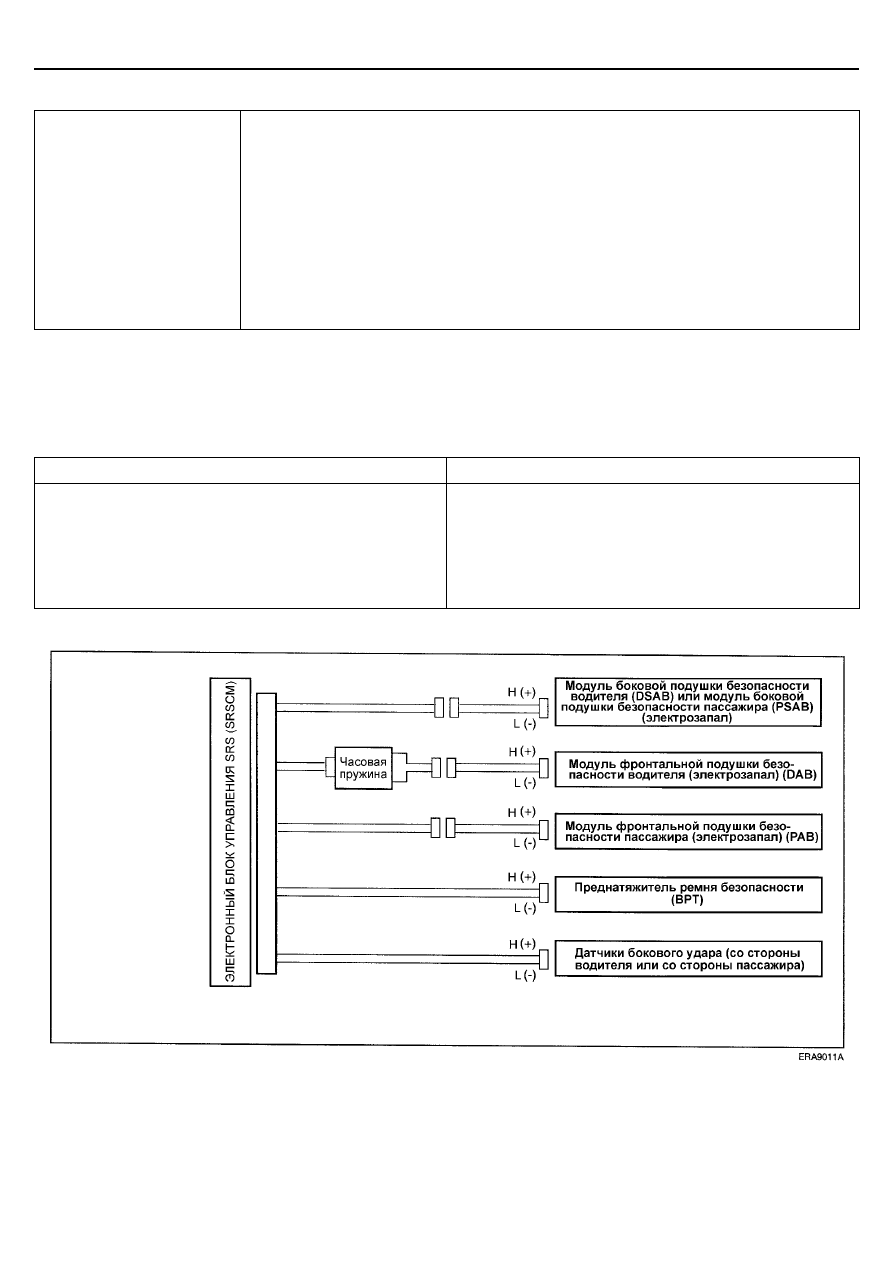

ПРОВЕРКА ЦЕПИ

В1349

Фронтальная подушка безопасности водителя (DAB) – короткое замыкание



на напряжение аккумуляторной батареи

В1355

Фронтальная подушка безопасности пассажира (PAB) – короткое замыкание



на напряжение аккумуляторной батареи

В1364

Преднатяжитель ремня безопасности водителя (BPT-D) – короткое

замыкание

на напряжение аккумуляторной батареи

В1370

Преднатяжитель ремня безопасности пассажира (BPT-P) – короткое



замыкание на напряжение аккумуляторной батареи

В1381

Боковая подушка безопасности водителя (DSAB) – короткое замыкание



на напряжение аккумуляторной батареи

Код неисправности

В1385

Боковая подушка безопасности пассажира (PSAB) – короткое замыкание



на напряжение аккумуляторной батареи



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цеп электрического запала состоит из электронного блока
управления SRS, часовой пружины, подушек безопасности
(DAB),(PAB),(SAB), преднатяжителей ремней безопасности
(BPT) и датчиков.





При возникновении определенных условий Электронный
блок управления SRS принимает решение о срабатывании
подушек безопасности и/или преднатяжителей ремней
безопасности (BPT). При обнаружении короткого замыкания
(на В+) записывается соответствующий код неисправности.


Условия записи кода неисправности

Область неисправности

•

Короткое замыкание (на В+) в проводке
электрозапалов.

•

Неисправность электрозапала

•

Неисправность часовой пружины

•

Неисправность электронного блока управления SRS

•

Фронтальная подушка безопасности водителя (DAB)

•

Фронтальная подушка безопасности пассажира
(PAB)

•

Преднатяжители ремней безопасности (BPT)

•

Боковая подушка безопасности водителя (DSAB)

•

Боковая подушка безопасности пассажира (PSAB)

•

Проводка



ЭЛЕКТРОСХЕМА
