RT-42

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)











Отремонтируйте или замените проводку
между электронным блоком управления SRS и
фронтальной подушкой безопасности
пассажира (PAB).

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка: см. пункт 1 стр. RT-33.

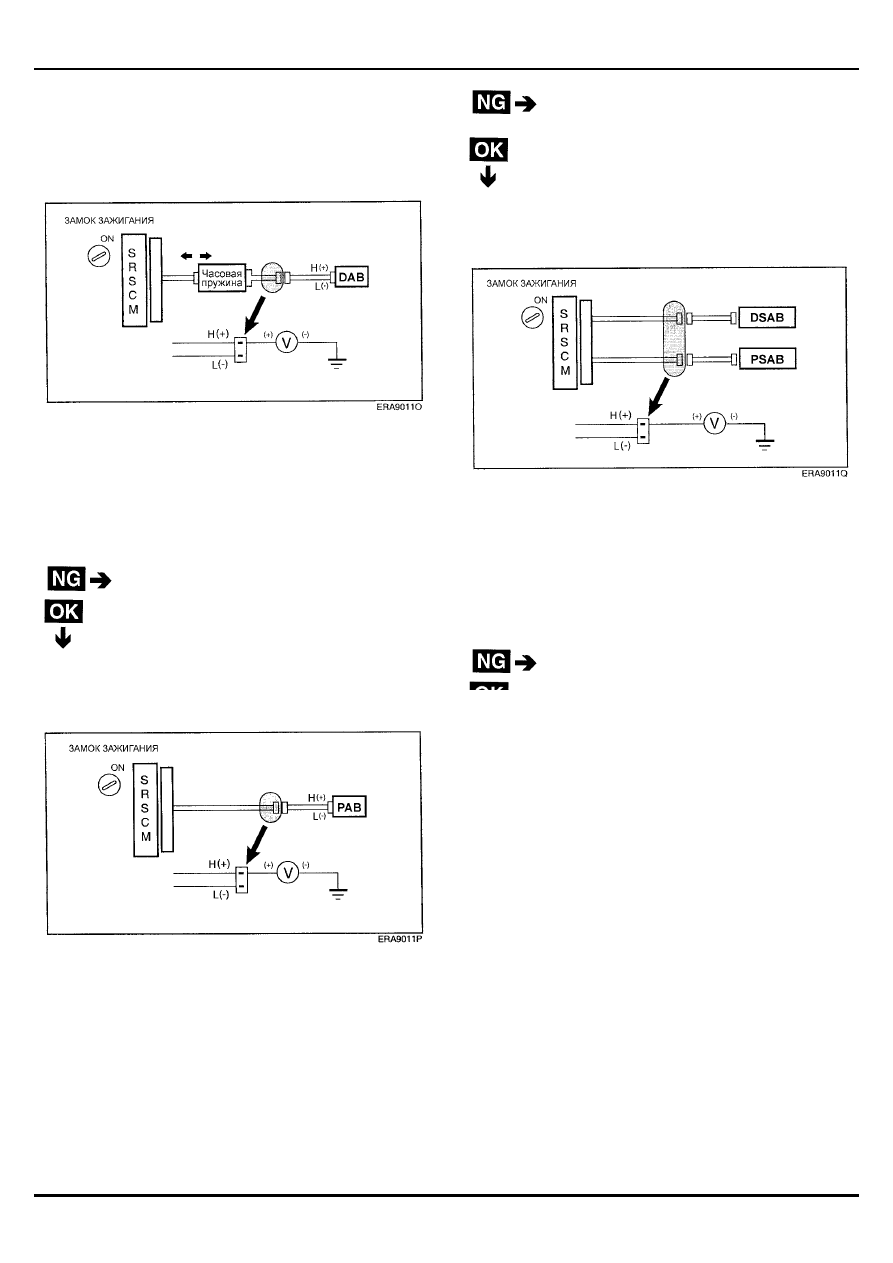

2.  Проверка цепи электрозапала фронтальной подушки

безопасности водителя (DAB).







[ПРОВЕРКА]

Разъем фронтальной подушки безопасности водителя
(DAB) у часовой пружины: измерьте напряжение между
выводом сигнала высокого уровня подушки и "массой".



Номинальное напряжение : 0 В (должно быть









нулевым).





Переходите к пункту 8.

4.  Проверка цепи электрозапала боковых подушек

безопасности (SAB).







[ПРОВЕРКА]

Разъем боковой подушки безопасности (SAB) у
электронного блока управления SRS: измерьте
напряжение между выводом сигнала высокого уровня
подушки и "массой".



Номинальное напряжение : 0 В (должно быть









нулевым).







Переходите к пункту 11.



Отремонтируйте или замените проводку
между электронным блоком управления SRS и
боковой подушкой безопасности (SAB).

Переходите к пункту 7.

3.  Проверка цепи электрозапала фронтальной подушки

безопасности пассажира (PAB).







[ПРОВЕРКА]

Разъем фронтальной подушки безопасности
пассажира (PAB) у электронного блока управления
SRS: измерьте напряжение между выводом сигнала
высокого уровня подушки и "массой".



Номинальное напряжение : 0 В (должно быть









нулевым).





Переходите к пункту 9.



ПРОВЕРКА СИСТЕМЫ SRS

RT-43







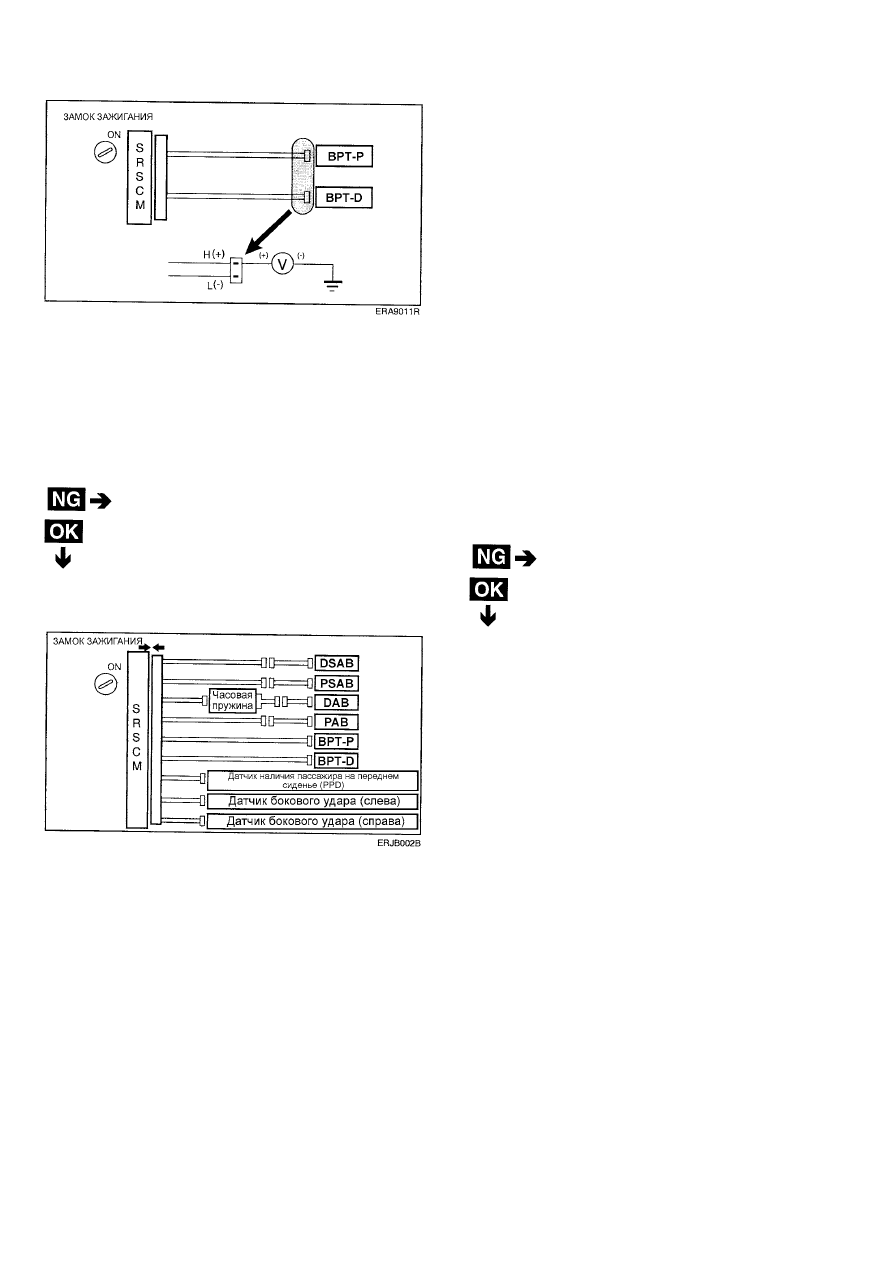

5.  Проверка цепи электрозапала преднатяжителя ремня

безопасности (BPT).







[ПРОВЕРКА]

Разъем преднатяжителя ремня безопасности (BPT) у
электронного блока управления SRS: измерьте
напряжение между выводом сигнала высокого уровня
преднатяжителя ремня безопасности (BPT) и "массой".



Номинальное напряжение : 0 В (должно быть









нулевым).



 5.

Установите перемычку в разъем электронного
блока управления SRS между выводами сигнала
высокого уровня и сигнал низкого уровня для
преднатяжителя ремня безопасности (BPT).

6.  Установите перемычку в разъем электронного

блока управления SRS между выводами сигнала
высокого уровня и сигнал низкого уровня для
датчика бокового удара.

7.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.



[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.






Отремонтируйте или замените проводку
между электронным блоком управления SRS и
преднатяжителем ремня безопасности (BPT).



Замените электронный блок управления SRS.

Переходите к пункту 10.

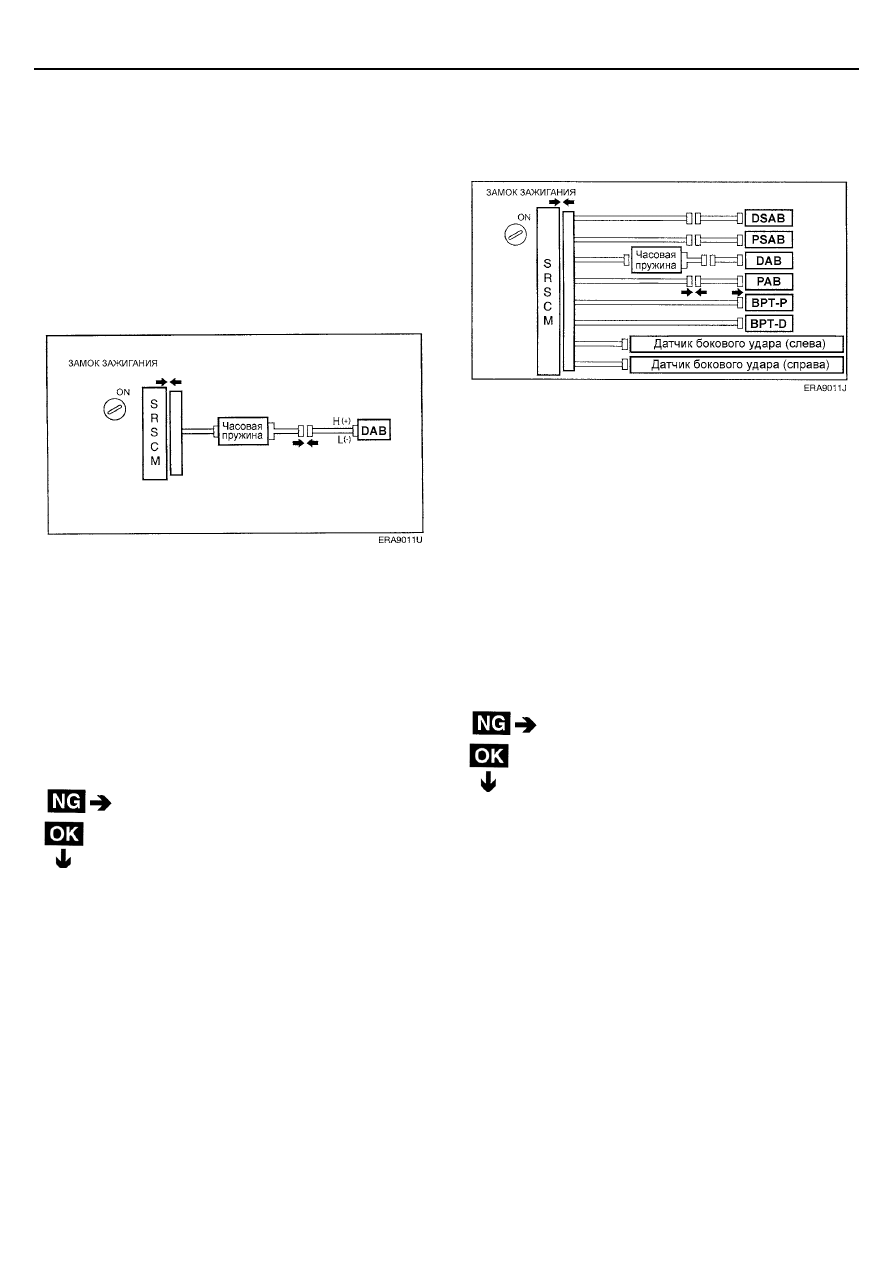

6.  Проверка электронного блока управления SRS.






 [ПОДГОТОВКА]

1.  Подсоедините разъем электронного блока

управления SRS.

2.  Установите перемычку в разъем часовой пружины

между выводами сигнала высокого уровня и
сигнал низкого уровня для фронтальной подушки
безопасности водителя (DAB).

3.  Установите перемычку в разъем электронного

блока управления SRS между выводами сигнала
высокого уровня и сигнал низкого уровня для
фронтальной подушки безопасности пассажира
(PAB).

4.  Установите перемычку в разъем электронного

блока управления SRS между выводами сигнала
высокого уровня и сигнал низкого уровня для
боковой подушки безопасности пассажира (PSAB).





По результатам проверки можно заключить, что
неисправность устранена.




RT-44

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







 3.

Подсоедините разъем фронтальной подушки
безопасности пассажира (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.


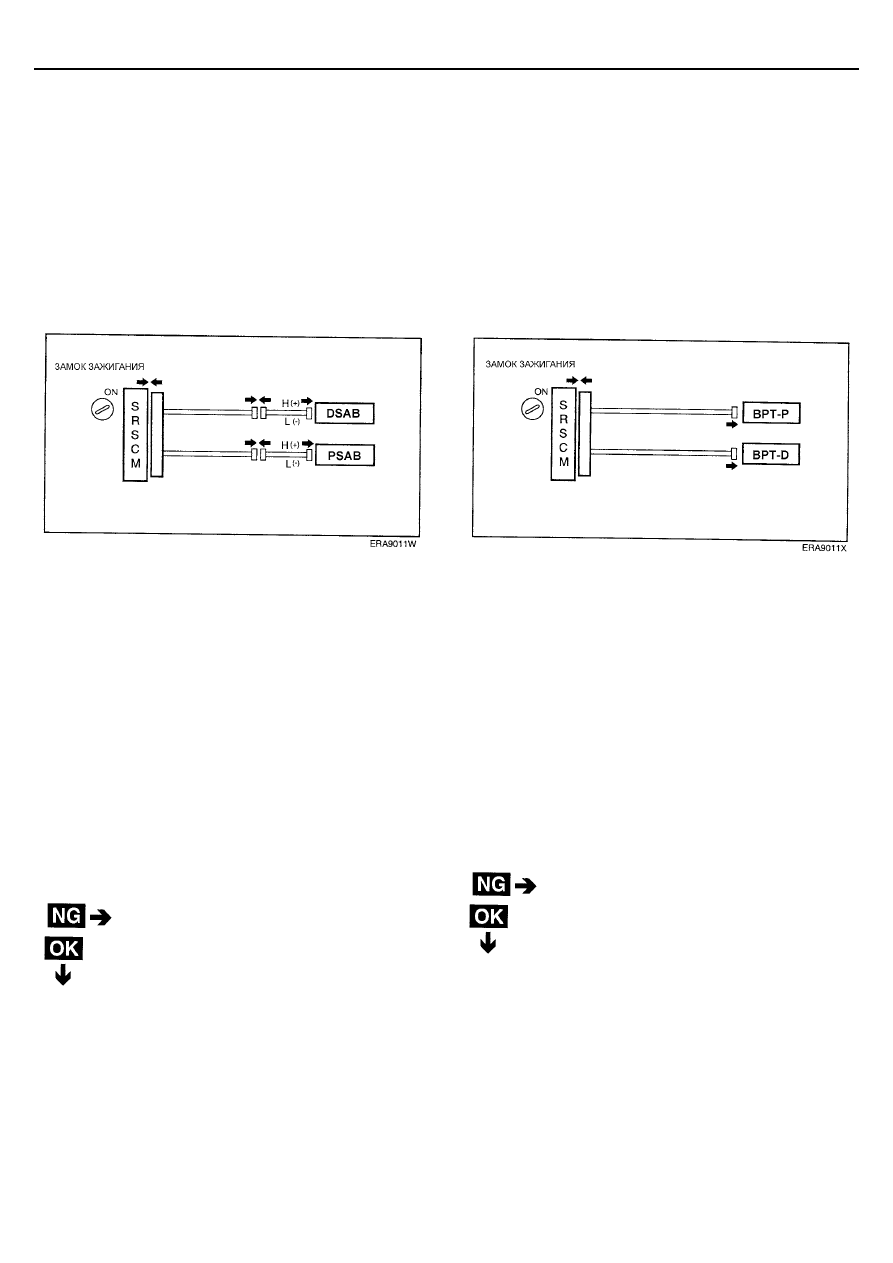

7.  Проверка электрозапала фронтальной подушки

безопасности водителя (DAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем фронтальной подушки

безопасности водителя (DAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов
неисправностей быть не должно.



Замените модуль подушки безопасности
пассажира (PAB).



Замените модуль подушки безопасности
водителя (DAB).



По результатам проверки можно заключить, что
неисправность устранена.

По результатам проверки можно заключить, что
неисправность устранена.

8.  Проверка электрозапала фронтальной подушки

безопасности пассажира (PAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.







ПРОВЕРКА СИСТЕМЫ SRS

RT-45







 10.

Проверка электрозапала преднатяжителя ремня
безопасности (BPT).



[ПОДГОТОВКА]

1.

Переведите ключ замка зажигания в положение
LOCK.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем преднатяжителя ремня

безопасности (BPT).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.


9.  Проверка электрозапала боковой подушки

безопасности.(SAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем боковой подушки

безопасности (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов
неисправностей быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.








Замените преднатяжитель ремня
безопасности (BPT).





Замените модуль боковой подушки
безопасности (SAB).



По результатам проверки можно заключить, что
неисправность устранена.

По результатам проверки можно заключить, что
неисправность устранена.
