Hyundai Elantra (2000+). Руководство - часть 139

RT-34

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







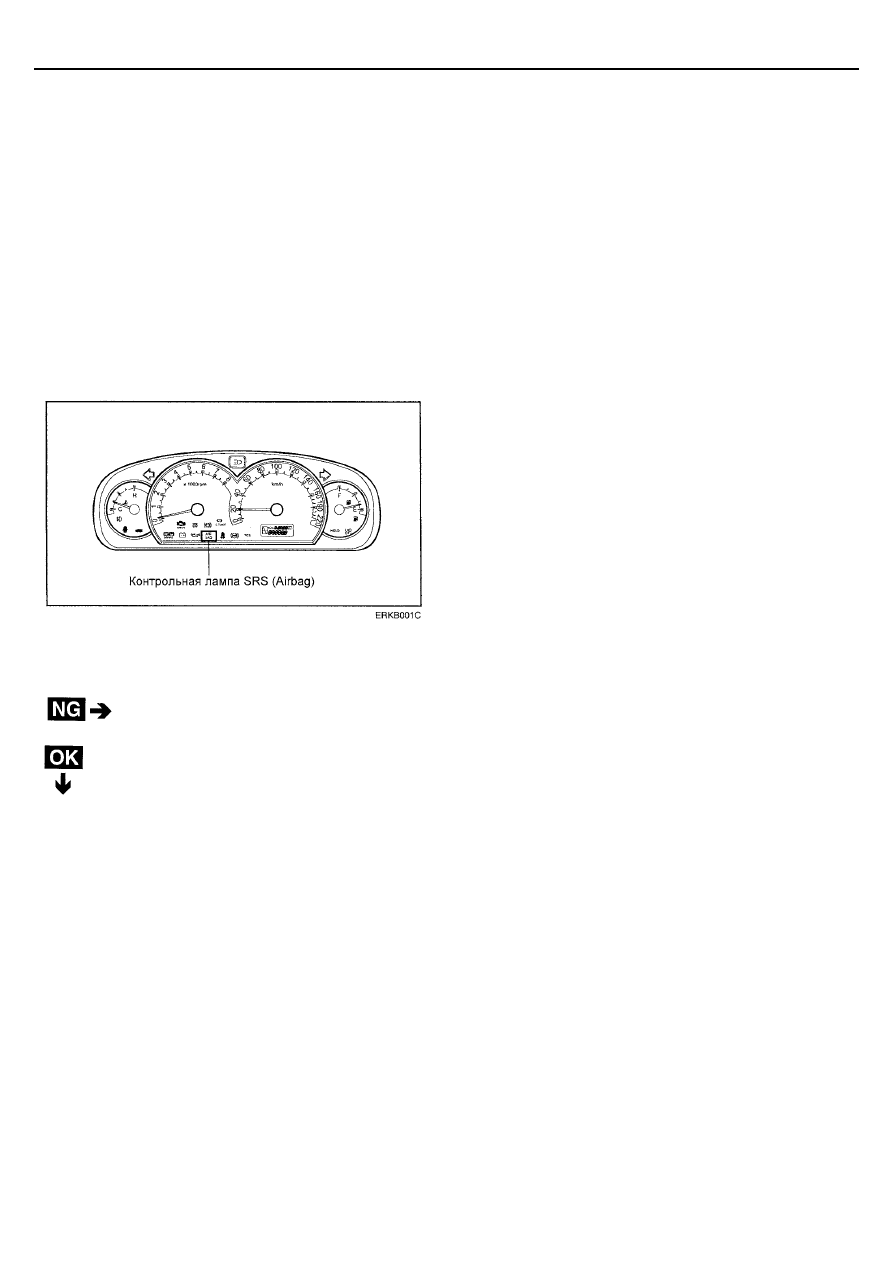

3.  Контрольная лампа SRS погасла?


[ПОДГОТОВКА ]

1)  Переведите ключ замка зажигания в положение

LOCK.



2)  Подсоедините модуль фронтальной подушки

безопасности водителя (DAB).



3)  Подсоедините разъемы фронтальной подушки

безопасности пассажира (PAB), боковых подушек
безопасности (SAB), преднатяжителей ремней
безопасности (BPT) и датчиков боковых ударов.



4)  Подсоедините разъем электронного блока

управления SRS.



5)  Переведите ключ замка зажигания в положение

"ON".





[ПРОВЕРКА]

Убедитесь в том, что контрольная лампа SRS погасла.








Проверьте наличие кодов неисправностей.
Идентифицируйте неисправность по кодам.
Если выводятся коды В1111 или В1112,
замените Электронный блок управления SRS.

По результатам проверки можно заключить, что
неисправность устранена.







ПРОВЕРКА СИСТЕМЫ SRS

RT-35







ПРОВЕРКА ЦЕПИ





В1348

Фронтальная подушка безопасности водителя (DAB) – короткое замыкание



на "массу"

В1354

Фронтальная подушка безопасности пассажира (PAB) – короткое замыкание



на "массу"

В1363

Преднатяжитель ремня безопасности водителя (BPT-D) – короткое

замыкание

на "массу"

В1369

Преднатяжитель ремня безопасности пассажира (BPT-P) – короткое



замыкание на "массу"

В1380

Боковая подушка безопасности водителя (DSAB) – короткое замыкание на



"массу"

Код неисправности

В1384

Боковая подушка безопасности пассажира (PSAB) – слишком низкое



сопротивление



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цеп электрического запала состоит из блока управления
SRS, часовой пружины, подушек безопасности
(DAB),(PAB),(SAB),(BPT) и датчиков.




При возникновении определенных условий Электронный
блок управления SRS принимает решение о срабатывании
подушек безопасности и/или преднатяжителей ремней
безопасности (BPT). При обнаружении короткого замыкания
в цепи запала записывается соответствующий код
неисправности.


Условия записи кода неисправности

Область неисправности

•

Короткое замыкание (на "массу") в проводке
электрозапалов.

•

Неисправность электрозапала

•

Неисправность часовой пружины

•

Неисправность электронного блока управления SRS

•

Фронтальная подушка безопасности водителя (DAB)

•

Фронтальная подушка безопасности пассажира
(PAB)

•

Преднатяжитель ремня безопасности водителя
(BPT-D)

•

Преднатяжитель ремня безопасности пассажира
(BPT-P)

•

Боковая подушка безопасности водителя (DSAB)

•

Боковая подушка безопасности пассажира (PSAB)

•

Часовая пружина

•

Электронный блок управления SRS



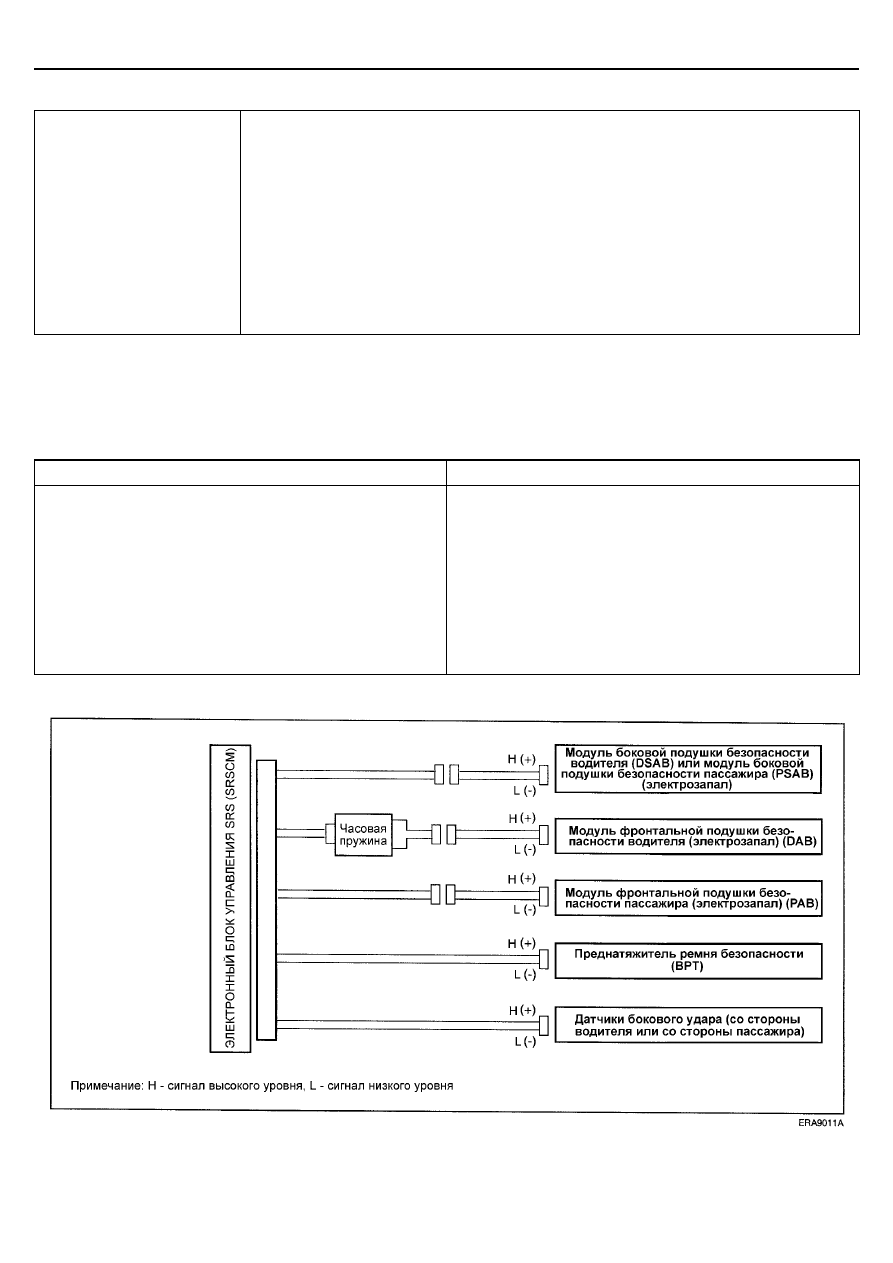

ЭЛЕКТРОСХЕМА





RT-36

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)









Отремонтируйте или замените проводку или
разъем между электронным блоком
управления SRS и фронтальной подушкой
безопасности пассажира (PAB).

Переходите к пункту 8.

4.  Проверка цепи электрозапала боковых подушек

безопасности (DSAB) и (PSAB).







ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка: см. пункт 1 стр. RT-33.

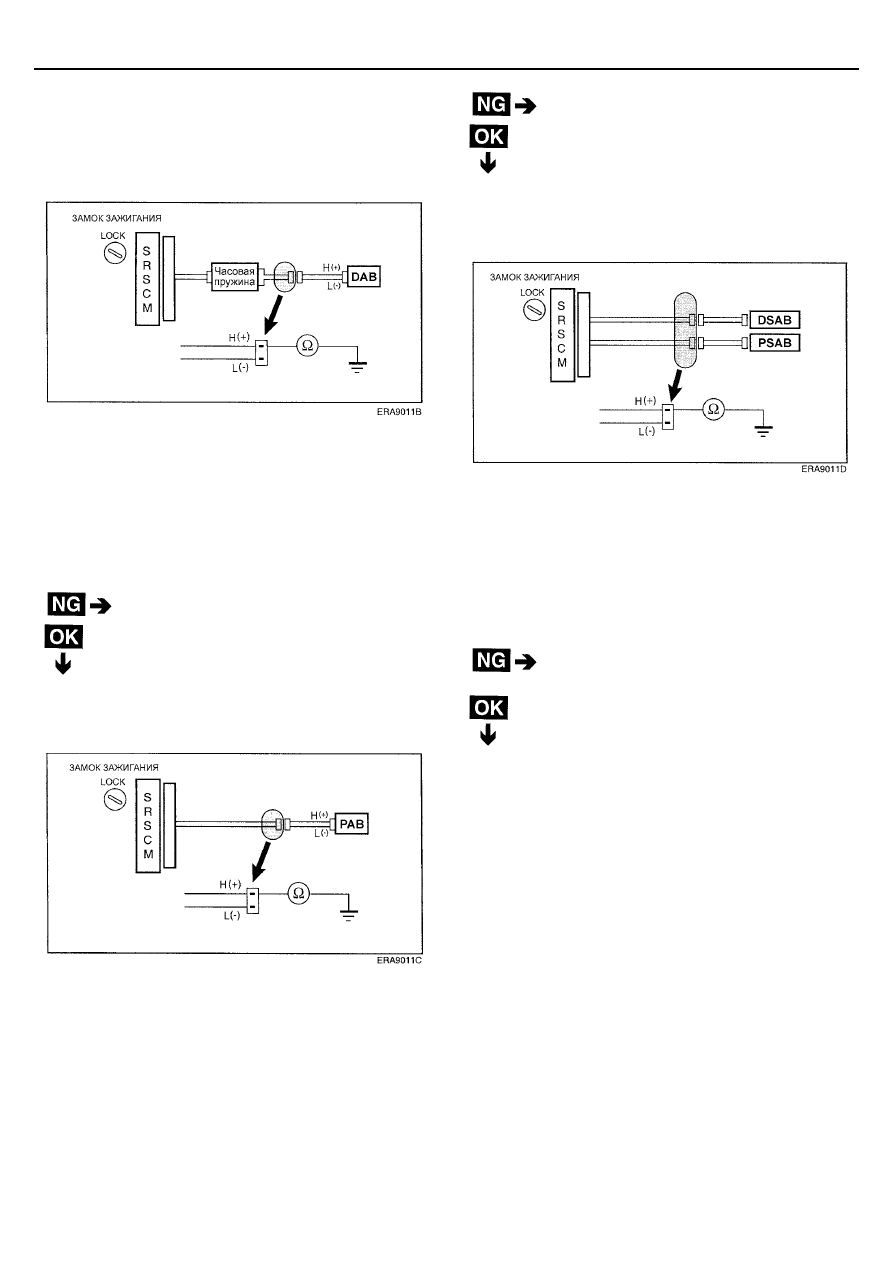

2.  Проверка цепи электрозапала фронтальной подушки

безопасности водителя (DAB).







[ПРОВЕРКА]



Разъем фронтальной подушки безопасности водителя
(DAB) у часовой пружины: измерьте сопротивление
между выводом сигнала высокого уровня подушки и
"массой".




Номинальное сопротивление:

∞

(бесконечно

большое сопротивление).





[ПРОВЕРКА]



Разъем боковой подушки безопасности (SAB) у блока
управления SRS: измерьте сопротивление между
выводом сигнала высокого уровня



подушки и "массой".




Номинальное сопротивление:

∞

(бесконечно

большое сопротивление).







Переходите к пункту 11.







Отремонтируйте или замените проводку или
разъем между электронным блоком
управления SRS и боковой подушкой
безопасности (SAB).

Переходите к пункту 7.

3.  Проверка цепи электрозапала фронтальной подушки

безопасности пассажира (PAB).







[ПРОВЕРКА]



Разъем фронтальной подушки безопасности
пассажира (PAB) у электронного блока управления
SRS: измерьте сопротивление между выводом сигнала
высокого уровня подушки и "массой".




Номинальное сопротивление:

∞

(бесконечно

большое сопротивление).





Переходите к пункту 9.





ПРОВЕРКА СИСТЕМЫ SRS

RT-37







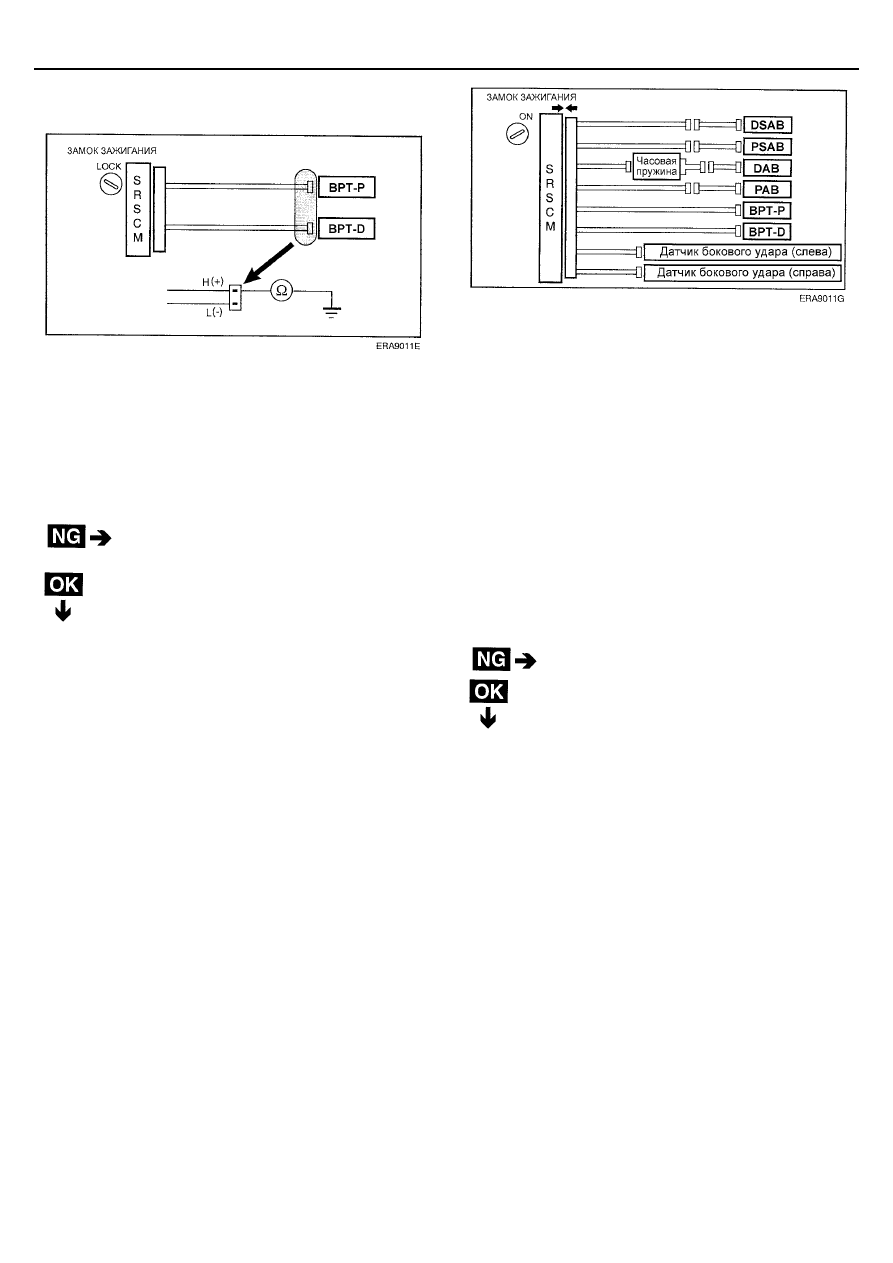

5.  Проверка цепи преднатяжителя ремня безопасности

(левого (BPT)-1 и правого (BPT-P)).







[ПРОВЕРКА]



Разъем преднатяжителя ремня безопасности (BPT) у
электронного блока управления SRS: измерьте
сопротивление между выводом сигнала высокого
уровня подушки и "массой".




Номинальное сопротивление:

∞

(бесконечно

большое сопротивление).











Отремонтируйте или замените проводку
или разъем между электронным блоком
управления SRS и преднатяжителем ремня
безопасности (BPT).









[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.




Замените электронный блок управления SRS.

Переходите к пункту 10.

6.  Проверка электронного блока управления SRS.


[ПОДГОТОВКА]

1.  Подсоедините разъем электронного блока

управления SRS.

2.  Установите перемычку в разъем часовой пружины

между выводами сигнала высокого уровня и
сигнал низкого уровня для фронтальной подушки
безопасности водителя (DAB).

3.  Установите перемычку в разъем электронного

блока управления SRS между выводами сигнала
высокого уровня и сигнал низкого уровня для
фронтальной подушки безопасности пассажира
(PAB).

4.  Установите перемычку в разъем электронного

блока управления SRS между выводами сигнала
высокого уровня и сигнал низкого уровня для
преднатяжителя ремня безопасности(BPT).

5.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.





По результатам проверки можно заключить, что
неисправность устранена.
