RT-26

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







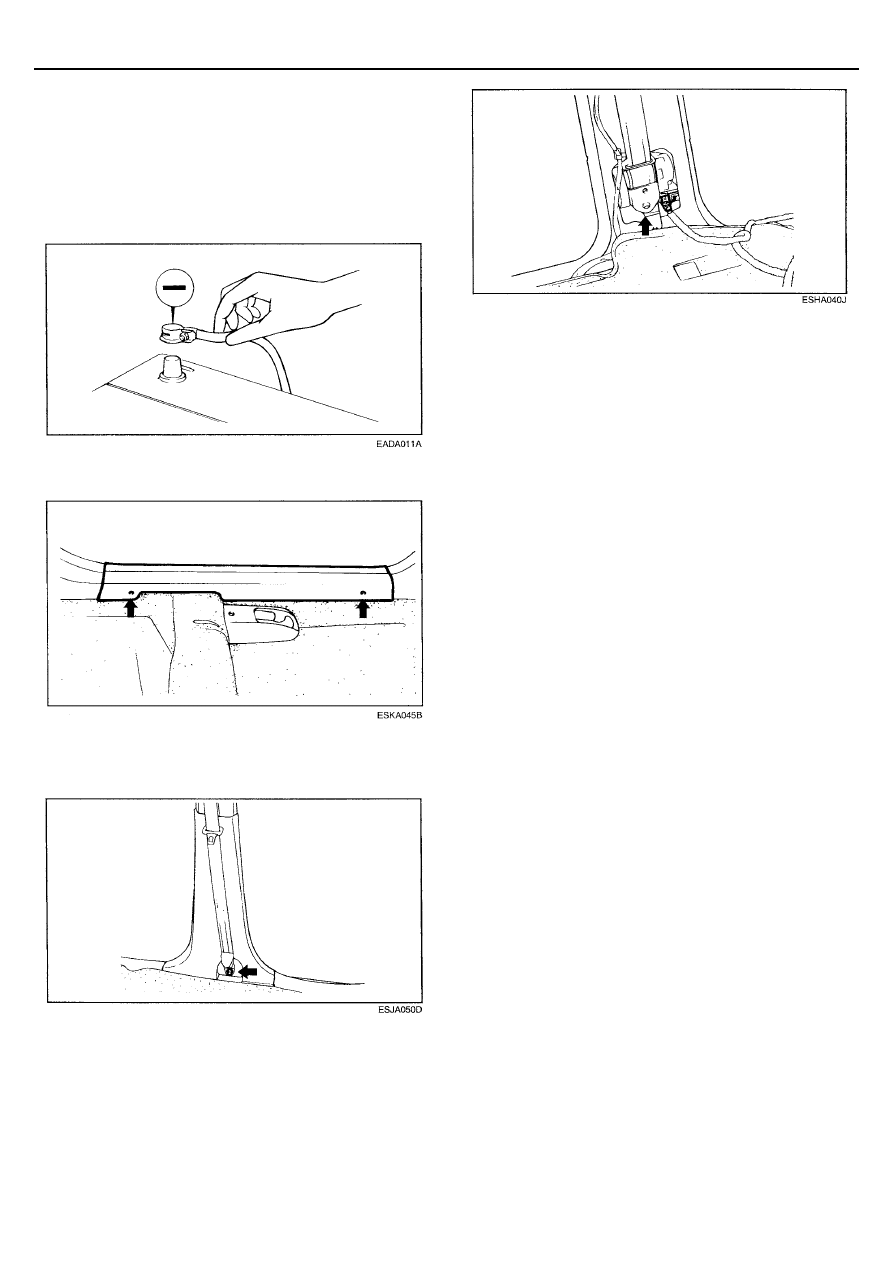

СНЯТИЕ


1.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи.


ВНИМАНИЕ
Перед началом работ сделайте паузу не менее 30
секунд.





2.  Снимите накладку порога двери.





3.  Отверните болт крепления нижней опоры ремня

безопасности и снимите нижнюю часть накладной
панели средней стойки.






4.  Снимите крышку верхней опоры ремня, снимите

верхнюю опору.


5.  Отверните крепление ремня к сиденью, снимите

ремень.






ПРИМЕЧАНИЕ
1.  Не разбирайте и не ремонтируйте преднатяжитель

ремня безопасности (BPT).

2.  Не роняйте преднатяжитель ремня безопасности

(BPT), не допускайте загрязнения натяжителя
водой, маслом или смазкой.



Замените натяжитель при наличии вмятин, трещин,
деформаций или ржавчины.

3.  Не устанавливайте на автомобиль натяжитель с

другого автомобиля.

4.  Не допускайте нагрева натяжителя свыше 93

°С.

5.  Натяжитель срабатывает только один раз.

Заменяйте натяжитель после срабатывания.

6.  При подрыве натяжителя надевайте защитные очки

и одежду.



РАЗЪЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ RT-27







РАЗЪЕМЫ СИСТЕМЫ SRS



РАЗЪЕМЫ СИСТЕМЫ SRS



ДИАГНОСТИКА С ПОМОЩЬЮ
ТЕСТЕРА



ПРОЦЕДУРА ПРОВЕРКИ


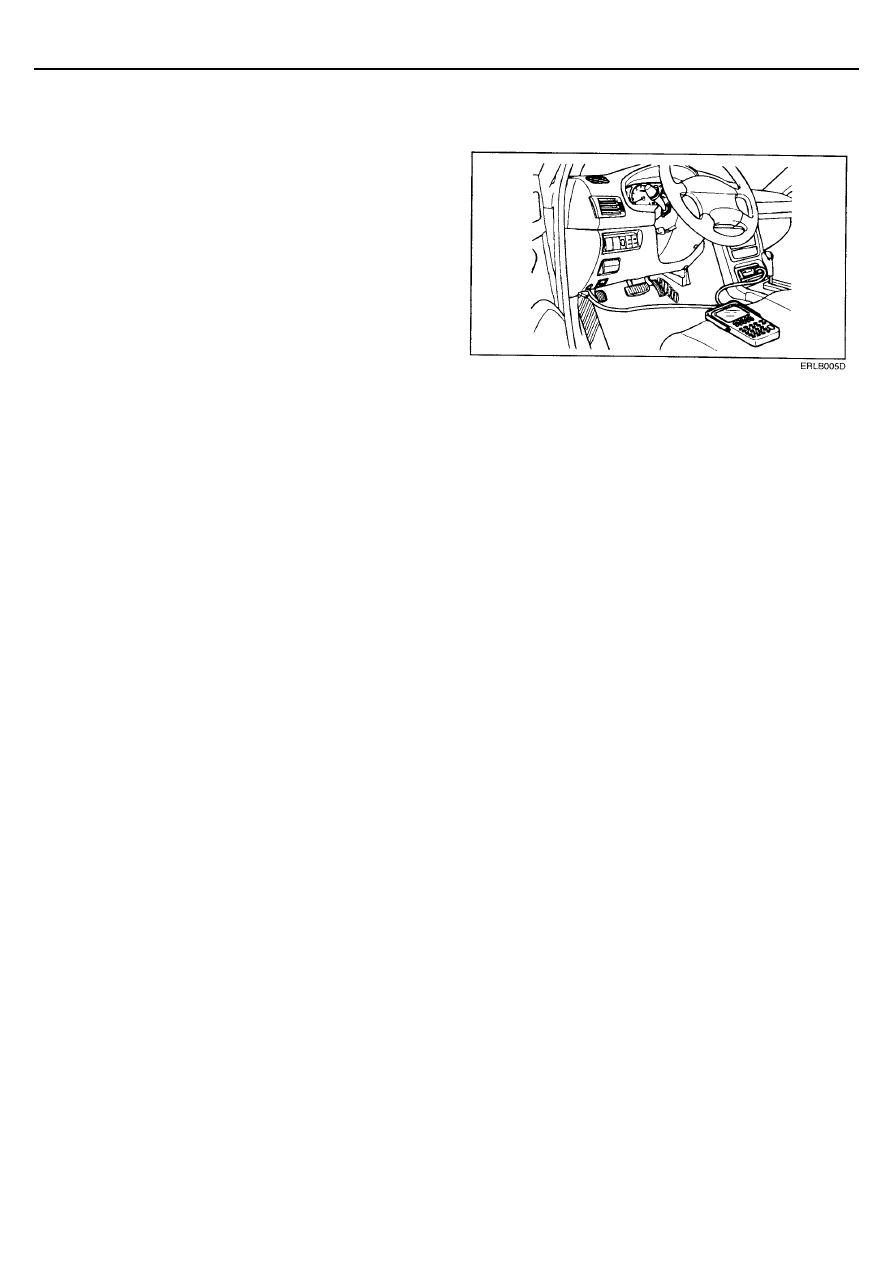

1.  Подсоедините тестер HI-SCAN к диагностическому

разъему, расположенному под передней панелью со
стороны водителя.


2.  Переведите ключ замка зажигания в положение "ON" и

тестер.


3.  Поведите диагностику системы пассивной

безопасности согласно ее конфигурации для данного
автомобиля.


4.  При обнаружении кодов неисправностей замените

дефектный узел системы. Не ремонтируйте дефектные
узлы.



 5. Имейте в виду, что возможен дефект не только узла,

но и проводки или разъема связывающих проверяемый
узел с остальной системой.







RT-28

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ



Подтверждение наличия признаков неисправностей

Получение информации от владельца
автомобиля

Считайте диагностические коды

неисправностей

Неисправность появляется
снова

Признаки неисправности
отсутствуют

На дисплее тестера
отображается код
неисправности

Запишите коды неисправностей, затем
удалите коды из памяти блока управления

Проверьте наличие признака неисправности

Связь с тестером HI-SCAN
Pro не устанавливается
или отображается код
нормального состояния

Смотрите "Таблицу поиска
неисправностей по их признакам"

Считайте диагностические коды

неисправностей

На дисплее
тестера
отображается
код
нормального
состояния

На дисплее
тестера
отображается
код
неисправности

Периодически возникающая
неисправность

Смотрите "Таблицу поиска
неисправностей по кодам"

Считайте диагностические коды

неисправностей

На дисплее
тестера
отображается
код
нормального
состояния

На дисплее тестера
отображается код
неисправности



РАЗЪЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ RT-29







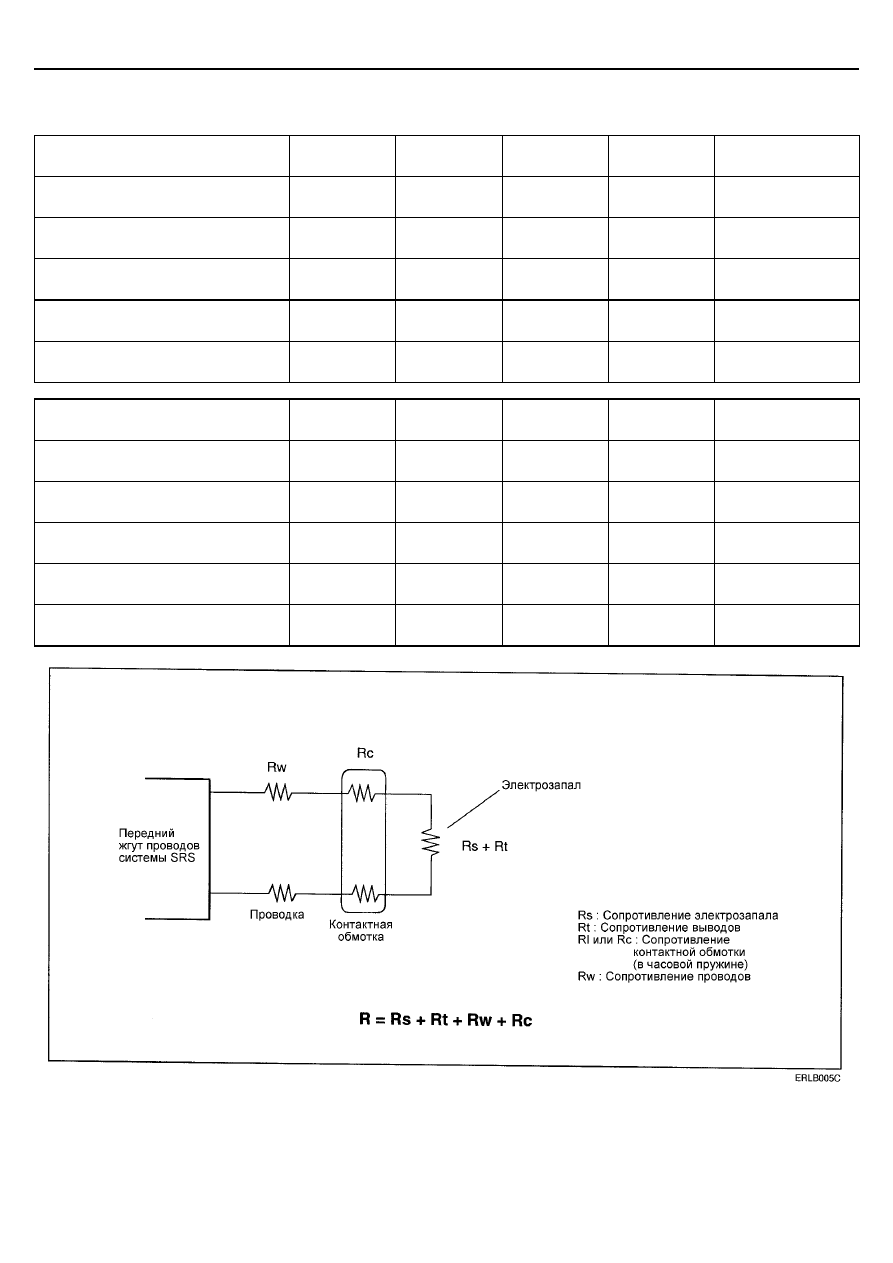

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Единица измерений: Ом

Сопротивление

(минимум)

Обмотка

(R

с

)

Электрозапал

(R

S

)

Провода

(R

W

)

Вывод

разъема (R

T

)

Итоговое значение

сопротивления

Модуль фронтальной подушки

безопасности водителя (DAB)

0,24 1,7 0,05 0,0

1,99

Модуль фронтальной подушки

безопасности пассажира (PAB)

- 1,7

0,05

0,0  1,75

Преднатяжитель ремня

безопасности (BPT)

- 1,8

0,06

0,0  1,86

Модуль боковой подушки

безопасности 1 (SAB-1)

- 1,8

0,06

0,0  1,86

Модуль боковой подушки

безопасности 2 (SAB-2)

- 2,0

0,06

0,0  2,06



Сопротивление

(максимум)

Обмотка

(R

с

)

Электрозапал

(R

S

)

Провода

(R

W

)

Вывод

разъема (R

T

)

Итоговое значение

сопротивления

Модуль фронтальной подушки

безопасности водителя (DAB)

0,54 2,3  0,2 0,06

3,1

Модуль фронтальной подушки

безопасности пассажира (PAB)

- 2,3 0,2

0,06  2,56

Преднатяжитель ремня

безопасности (BPT)

- 2,5

0,23

0,04  2,77

Модуль боковой подушки

безопасности 1 (SAB-1)

- 2,2

0,23

0,04  2,49

Модуль боковой подушки

безопасности 2 (SAB-2)

- 2,4

0,23

0,04  2,69
