ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ СОПРОТИВЛЕНИЯ



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)

R

≤ 0,83 Ом

Сопротивление слишком низкое

Точно определено наличие дефекта

1,47

≤ R ≤ 3,89 Ом

Сопротивление в допустимых пределах

Точно определено отсутствие дефектов

R

≥ 5,44 Ом

Сопротивление слишком большое

Точно определено наличие дефекта

0,83 < R < 1,47 Ом
3,89 < R < 5,44 Ом

Пограничные величины сопротивления
относительно допустимых пределов

Нельзя однозначно определить наличи или
отсутствие дефекта



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА (PAB), БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (SAB) И ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ (BPT)

R

≤ 0,83 Ом

Сопротивление слишком низкое

Точно определено наличие дефекта

1,47

≤ R ≤ 2,83 Ом

Сопротивление в допустимых пределах

Точно определено отсутствие дефектов

R

≥ 4,31 Ом

Сопротивление слишком большое

Точно определено наличие дефекта

0,83 < R < 1,47 Ом
2,83 < R < 4,31 Ом

Пограничные величины сопротивления
относительно допустимых пределов

Нельзя однозначно определить наличие или
отсутствие дефекта





ПРОВЕРКА СИСТЕМЫ SRS

RT-31







ПРОВЕРКА СИСТЕМЫ SRS



ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО КОДАМ



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ
(DAB), ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА (PAB), БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (SAB) И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)

№ кода

Описание неисправности

В1111

Напряжение аккумуляторной батареи слишком высокое

В1112

Напряжение аккумуляторной батареи слишком низкое

В1345

Модуль фронтальной подушки безопасности водителя (DAB) - обрыв цепи

В1346

Модуль фронтальной подушки безопасности водителя (DAB) - слишком высокое сопротивление

В1347

Модуль фронтальной подушки безопасности водителя (DAB) - слишком низкое сопротивление

В1348

Модуль фронтальной подушки безопасности водителя (DAB) - короткое замыкание на "массу"

В1349

Модуль фронтальной подушки безопасности водителя (DAB) - короткое замыкание на напряжение аккумуляторной
батареи

В1351

Модуль фронтальной подушки безопасности пассажира (PAB) - обрыв цепи

В1352

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком высокое сопротивление

В1353

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком низкое сопротивление

В1354

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на "массу"

В1355

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на напряжение
аккумуляторной батареи

В1360

Преднатяжитель ремня безопасности водителя (BPT-D) - обрыв цепи

В1361

Преднатяжитель ремня безопасности водителя (BPT-D)  - слишком высокое сопротивление

В1362

Преднатяжитель ремня безопасности водителя (BPT-D)  - слишком низкое сопротивление

В1363

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на "массу"

В1364

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на напряжение аккумуляторной
батареи

В1366

Преднатяжитель ремня безопасности пассажира (BPT-P) - обрыв цепи

В1367

Преднатяжитель ремня безопасности пассажира (BPT-P) - слишком высокое сопротивление

В1368

Преднатяжитель ремня безопасности пассажира (BPT-P) - слишком низкое сопротивление

В1369

Преднатяжитель ремня безопасности пассажира (BPT-P) - короткое замыкание на "массу"

В1370

Преднатяжитель ремня безопасности пассажира (BPT-P) - короткое замыкание на напряжение аккумуляторной
батареи

В1377

Модуль боковой подушки безопасности водителя (DSAB) – обрыв цепи

В1378

Модуль боковой подушки безопасности водителя (DSAB) – слишком высокое сопротивление

В1379

Модуль боковой подушки безопасности водителя (DSAB) – слишком низкое сопротивление

В1380

Модуль боковой подушки безопасности водителя (DSAB) – короткое замыкание на "массу"

В1381

Модуль боковой подушки безопасности водителя (DSAB) – короткое замыкание на напряжение аккумуляторной
батареи

В1382

Модуль боковой подушки безопасности пассажира (PSAB) – слишком высокое сопротивление

В1383

Модуль боковой подушки безопасности пассажира (PSAB) – слишком низкое сопротивление

В1384

Модуль боковой подушки безопасности пассажира (PSAB) – короткое замыкание на "массу"

В1385

Модуль боковой подушки безопасности пассажира (PSAB) – короткое замыкание на напряжение аккумуляторной
батареи





RT-32

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







№ кода

Описание

В1386

Модуль боковой подушки безопасности пассажира (PSAB) – обрыв цепи

В1400

Неисправность датчика бокового удара со стороны водителя (левого)

В1403

Неисправность датчика бокового удара со стороны пассажира (правого)

В1409

Датчик бокового удара со стороны водителя (левого) – невозможна связь по шине данных

В1410

Датчик бокового удара со стороны пассажира (правого) – невозможна связь по шине данных

В1414

Датчик бокового удара со стороны водителя (левого) –  неправильный идентификатор (wrong ID)

В1415

Датчик бокового удара со стороны пассажира (правого) – неправильный идентификатор (wrong ID)

В1461

Датчик наличия пассажира на переднем сиденье (PPD) - короткое замыкание

В1462

Датчик наличия пассажира на переднем сиденье (PPD) - обрыв цепи

В1463

Датчик наличия пассажира на переднем сиденье (PPD) - короткое замыкание на "массу"

В1464

Датчик наличия пассажира на переднем сиденье (PPD) - короткое замыкание на напряжение аккумуляторной
батареи

В1511

Датчик-выключатель замка ремня безопасности водителя - обрыв цепи или короткое замыкание на напряжение
аккумуляторной батареи

В1512

Датчик-выключатель замка ремня безопасности водителя - короткое замыкание на "массу"

В1513

Датчик-выключатель замка ремня безопасности пассажира – обрыв цепи или короткое замыкание на напряжение
аккумуляторной батареи

В1514

Датчик-выключатель замка ремня безопасности пассажира – короткое замыкание на "массу"

В1620

Внутренний сбой электронного блока управления SRS

В1651

Запись срабатывания боковой подушки безопасности водителя (DSAB)

В1652

Запись срабатывания боковой подушки безопасности пассажира (PSAB)

В1658

Наличие 6 сигналов на срабатывание преднатяжителя ремня безопасности (BPT)

В1660

Запись срабатывания фронтальной подушки безопасности водителя (DAB)

В1662

Команда на срабатывание преднатяжителя ремня безопасности водителя (BPT-D)

В1663

Запись срабатывания фронтальной подушки безопасности пассажира (PAB)

В1664

Команда на срабатывание преднатяжителя ремня безопасности пассажира (BPT-P)

В2503

Цепь контрольной лампы SRS – обрыв цепи или короткое замыкание на "массу"

В2504

Цепь контрольной лампы SRS – обрыв цепи или короткое замыкание на напряжение аккумуляторной батареи


ПРИМЕЧАНИЕ
•

Модуль фронтальной подушки безопасности
водителя (DAB) установлен на рулевом колесе.

•

Модуль фронтальной подушки безопасности
пассажира (PAB) установлен в панели приборов (со
стороны пассажира).

•

Модуль боковой подушки безопасности водителя
(DSAB) установлен в боковине спинки переднего
левого сиденья.

•

Модуль боковой подушки безопасности пассажира
(PSAB) установлен в боковине спинки переднего
правого сиденья.









ПРОВЕРКА СИСТЕМЫ SRS

RT-33







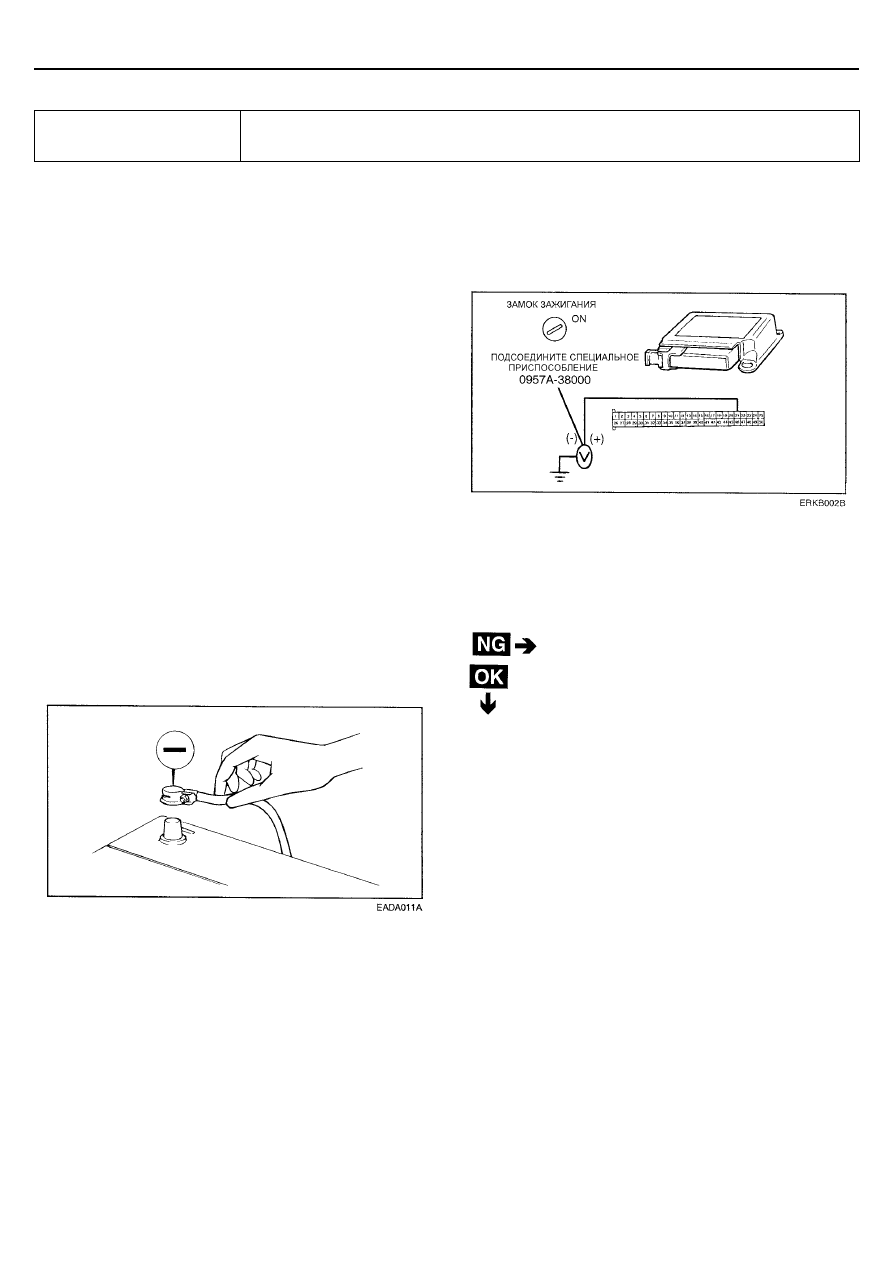

ПРОВЕРКА ЦЕПИ

В1111

Аккумуляторная батарея – высокое напряжение

Код неисправности

В1112

Аккумуляторная батарея – низкое напряжение


2.  Проверьте напряжение питания.


1)  Подсоедините провод к отрицательной клемме

аккумуляторной батареи.



2)  Переведите ключ замка зажигания в положение

"ON".





[ПРОВЕРКА]

Измерьте напряжение между выводом 21 разъема
электронного блока управления SRS и "массой" кузова.

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 9 – 16 В




Проверьте проводку между аккумуляторной
батареей и электронным блоком управления
SRS, саму аккумуляторную батарею и систему
зарядки.




ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Система SRS имеет преобразователь постоянного тока,
встроенный в Электронный блок управления SRS.
Преобразователь поддерживает напряжение питания
компонентов системы пассивной безопасности на
постоянном уровне при изменении  напряжения на выходе
аккумуляторной батареи. При невозможности поддержания
нормального напряжения питания из-за слишком высокого
или низкого напряжения аккумуляторной батареи
записывается коды неисправности В1111 или В1112 и
загорается контрольная лампа SRS. При возвращении
напряжения аккумуляторной батареи к норме контрольная
лампа гаснет, код неисправности не регистрируется.


ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка.


1)  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.



2)  Снимите модуль фронтальной подушки

безопасности водителя (DAB).



3)  Отсоедините разъемы фронтальной подушки

безопасности пассажира (PAB), боковых подушек
(SAB), преднатяжителей ремней (BPT) и
вспомогательных датчиков.



4)  Отсоедините разъем электронного блока

управления SRS.




ВНИМАНИЕ
Укладываете модуль подушки безопасности накладкой
вверх.
