Hyundai Elantra (2000+). Руководство - часть 50

ЕM-38

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)












б)   Проверните шкив коленчатого вала на один

оборот (360

°) и совместите паз на нем с

установочной меткой "Т" на индикаторе угла
опережения впрыска (шкала на нижней крышке
ремня привода ГРМ).

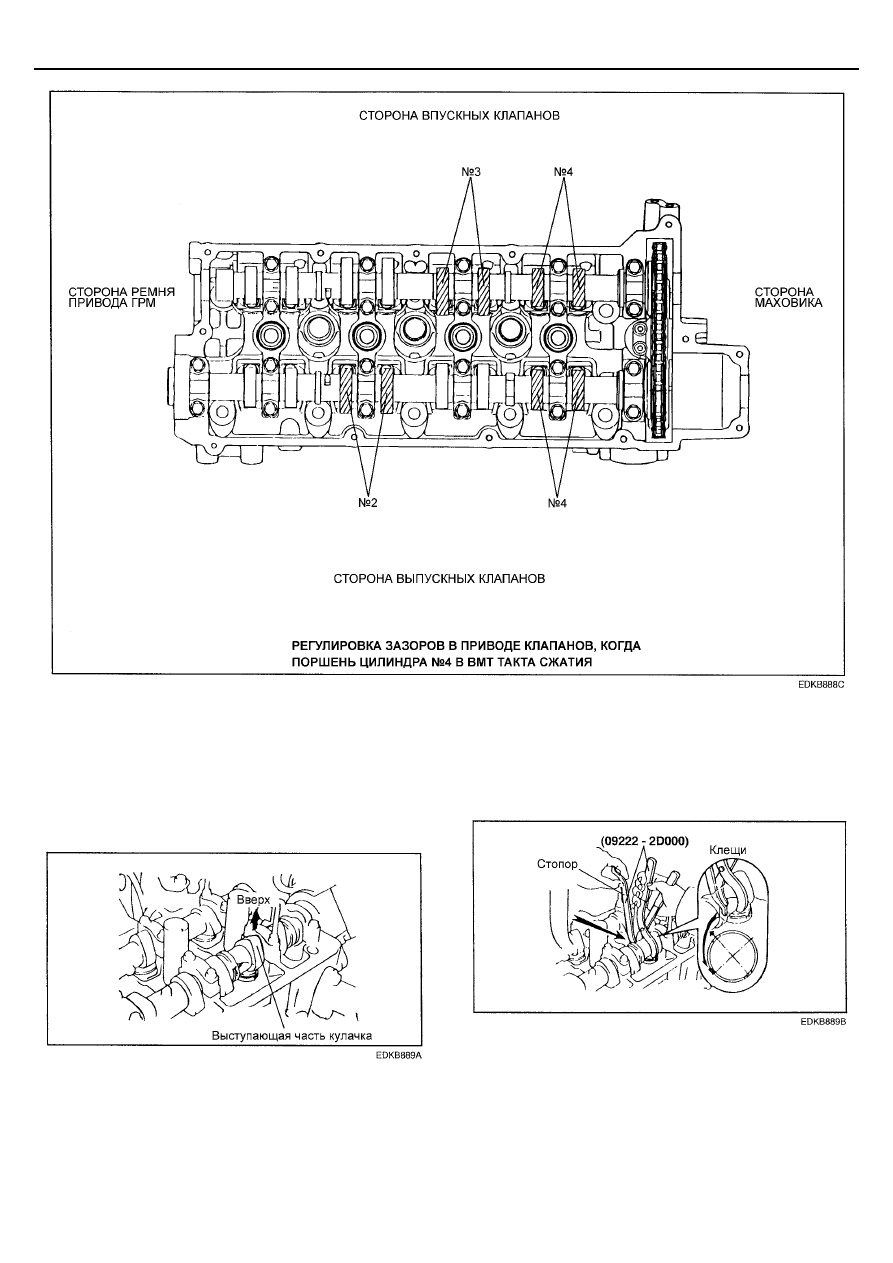

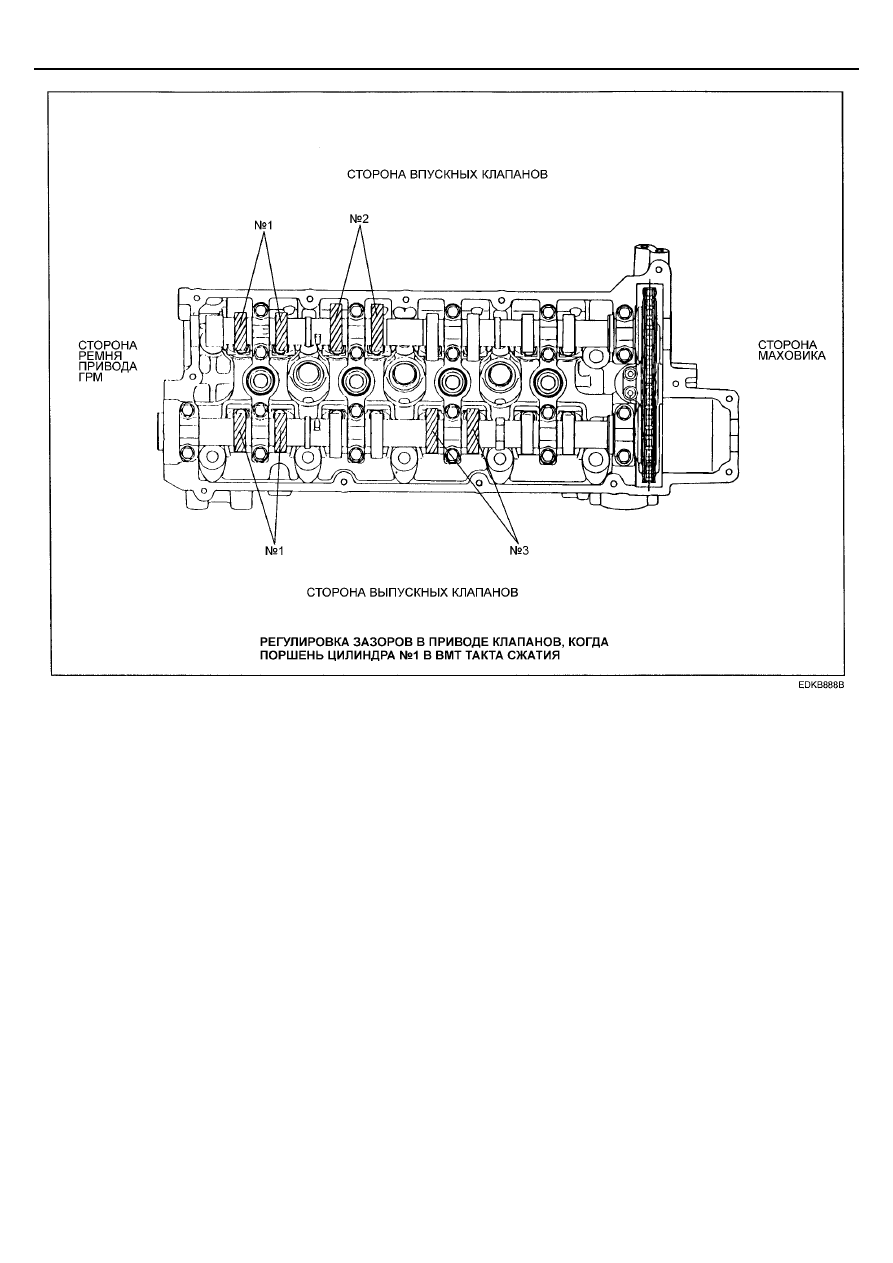

в)   Проверьте только отмеченные на рисунке клапаны

[когда поршень цилиндра №4 в ВМТ сжатия].
Измерьте зазор в приводе клапанов. (Смотрите
процедуру в пункте (1).)



ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ

ЕM-39











8.   Регулировка зазоров в приводе впускного и выпускного

клапанов.



а)   Поверните коленчатый вал так, чтобы для

клапана, в приводе которого регулируется зазор,
выступающая часть кулачка распределительного
вала была направлена вверх.










б)   С помощью специального инструмента (09220-

2D000) нажмите на толкатель клапана и вставьте
стопор между распределительным валом и
толкателем клапана. Снимите специальный
инструмент.










ЕM-40

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







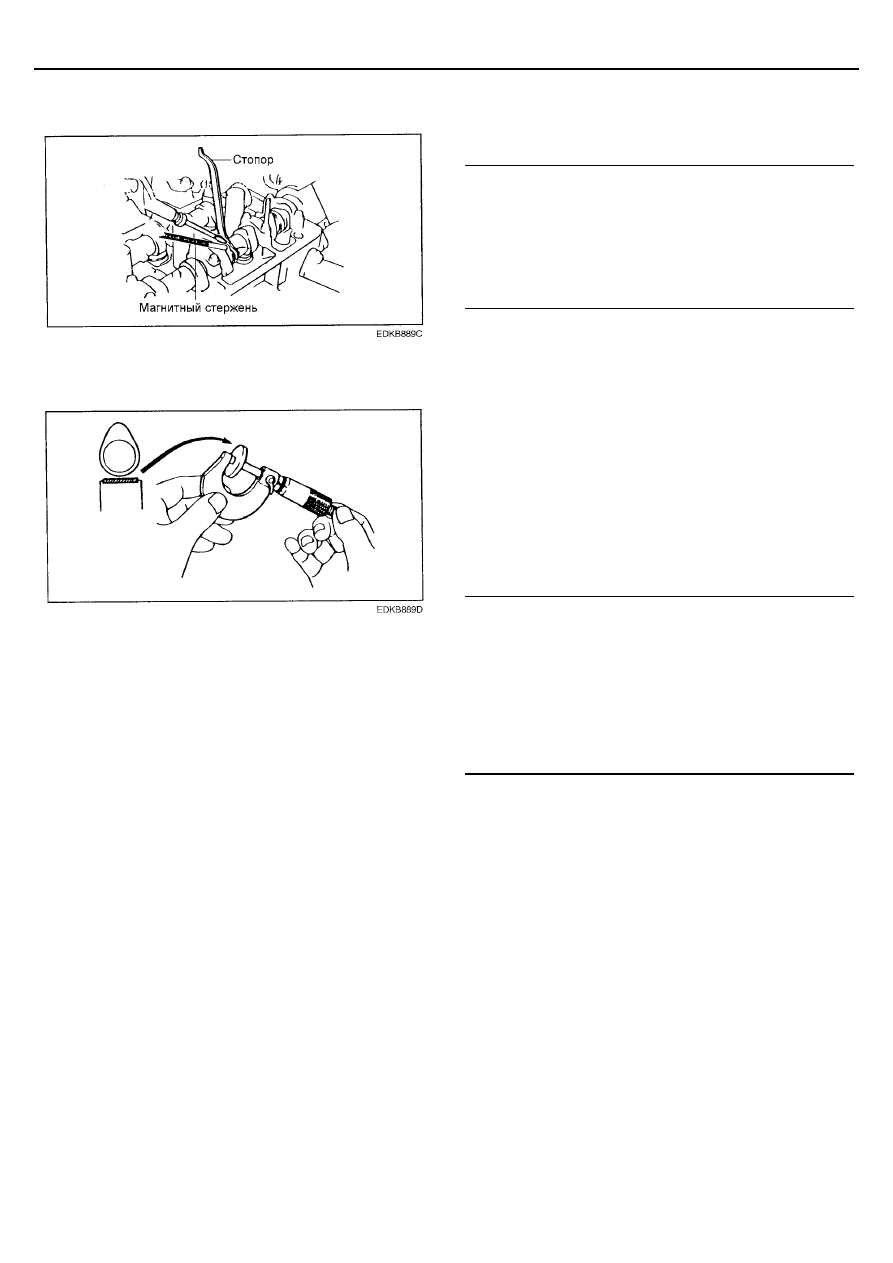

в)   С помощью маленькой отвертки и магнита

извлеките регулировочную шайбу.







г)   С помощью микрометра измерьте толщину снятой

регулировочной шайбы.










д)   Вычислите толщину новой регулировочной шайбы,

которую необходимо установить, чтобы зазор в
приводе клапана соответствовал номинальному
значению.


Зазор в приводе клапанов (при температуре охлаждающей
жидкости двигателя: 20

°С)

Т : Толщина установленной регулировочной шайбы
А : Измеренный зазор в приводе клапана
N : Толщина новой регулировочной шайбы
Впускной клапан : N = T + [A - 0,20] мм
Выпускной клапан : N = T + [A - 0,28] мм



е)   Подберите новую регулировочную шайбу

толщиной, как можно ближе к вычисленной
величине. [Смотрите "Таблицу выбора
регулировочных шайб толкателя".]


ПРИМЕЧАНИЕ
Предусмотрено 20 размеров регулировочных шайб
толкателя клапана с шагом 0,04 мм в диапазоне
от 2,0 мм до 2,76 мм.


ж)   Установите выбранную регулировочную шайбу на

толкатель клапана.

з)   С помощью специального инструмента (09220-

2D000) нажмите на толкатель клапана и снимите
стопор.

и)   Снова проверьте зазор в приводе клапана.


Зазор в приводе клапанов (при температуре
охлаждающей жидкости двигателя: 20

°С)

[Номинальное значение]


Впускные клапаны : 0,20 мм



Выпускные клапаны : 0,28 мм

[Предельно допустимое значение] (после регулировки
зазора)


Впускные клапаны : 0,17 - 0,23 мм



Выпускные клапаны : 0,25 - 0,31 мм






ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ

ЕM-41







ТАБЛИЦА ВЫБОРА РЕГУЛИРОВОЧНЫХ ШАЙБ ТОЛКАТЕЛЯ (ДЛЯ ВПУСКНЫХ КЛАПАНОВ)
