АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-61







ПРОВЕРКА РАБОТЫ ABS



ПРОВЕРКА СИГНАЛА ДАТЧИКА ЧАСТОТЫ
ВРАЩЕНИЯ КОЛЕСА


1.  Поднимите автомобиль, освободите стояночный

тормоз.


2.  Отсоедините разъемы электронного блока управления

ABS. Проведите измерения со стороны проводов.


ВНИМАНИЕ
Разъем имеет две защелки, освобождайте обе. Пробник
прибора подводите со стороны проводов.
Подсоединение пробника со стороны контактов дает
неверные результаты.

3.  Вращаете колесо с частотой 0,5 - 1 оборот в секунду.

Измерьте амплитуду сигнала с помощью тестера или
осциллографа.





Датчик

Левое

переднее

Правое

переднее

Левое

заднее

Правое

заднее



8 22 4 19



Выводы

9 23 5 20






Напряжение сигнала :




При измерении с помощью осциллографа
амплитуда сигнала должна быть 100 мВ или
больше.









BR-62

ТОРМОЗНАЯ СИСТЕМА







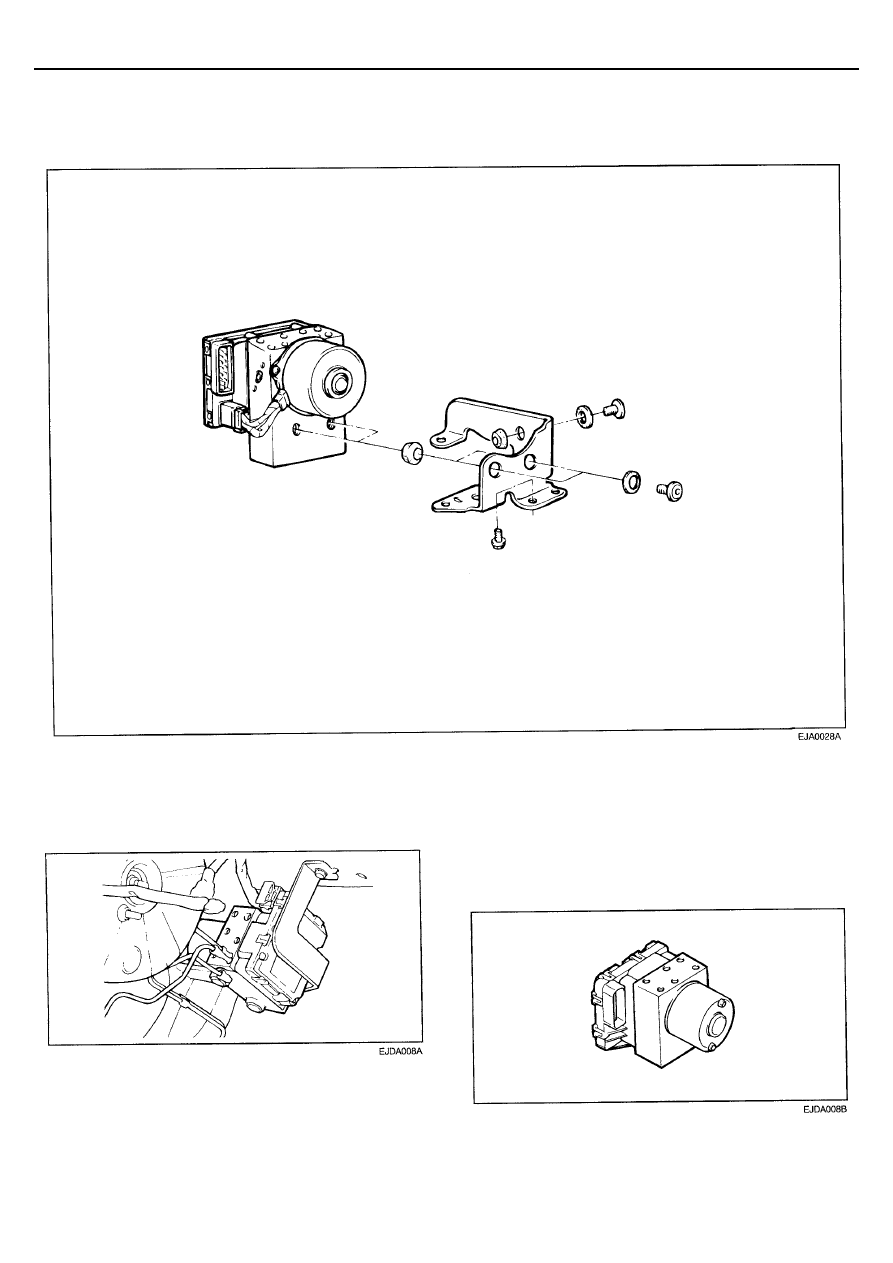

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ABS



ДЕТАЛИ





СНЯТИЕ


1.  Отсоедините тормозные трубки от гидравлического

блока ABS.






2.  Отверните болт крепления узла гидравлического блока

и электронного блока управления ABS (HESU), затем
снимите узел.





ВНИМАНИЕ
1.  Никогда не пытайтесь разбирать узел

гидравлического блока и электронного блока
управления ABS (HESU).

2.  Блок управления должен переноситься  и

храниться в вертикальном положении с
заглушенными отверстиями. Тормозную жидкость
из блока не сливать.







АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-63







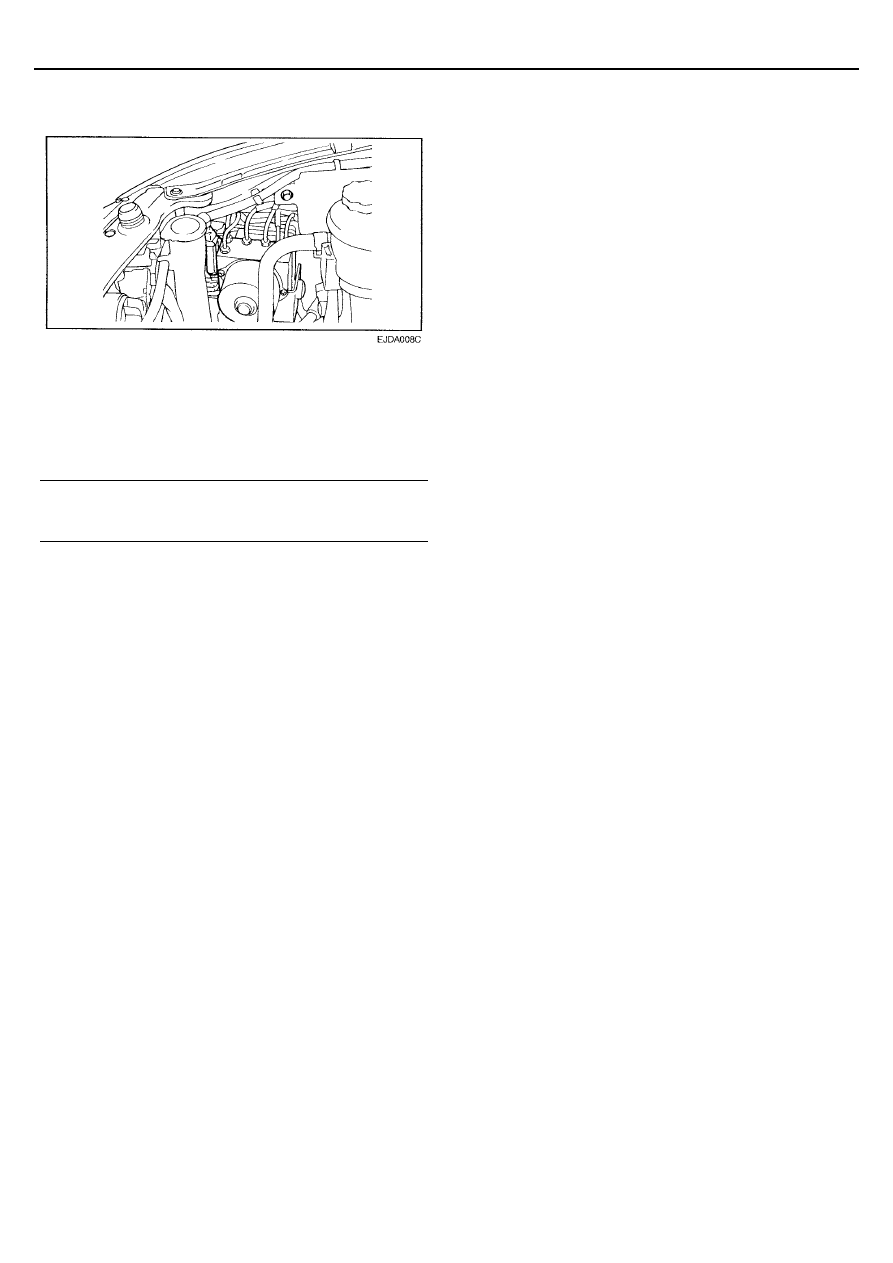

3.   Отсоедините разъемы электронного блока управления

ABS.







УСТАНОВКА


1.  Установка проводится в порядке, обратном снятию.

2.  Затяните болт и гайки крепления блока управления и

тормозных трубок регламентированным моментом.


Момент затяжки


Болт крепления : 8 - 10 Нм



Гайки трубок : 13 - 17 Нм













BR-64

ТОРМОЗНАЯ СИСТЕМА

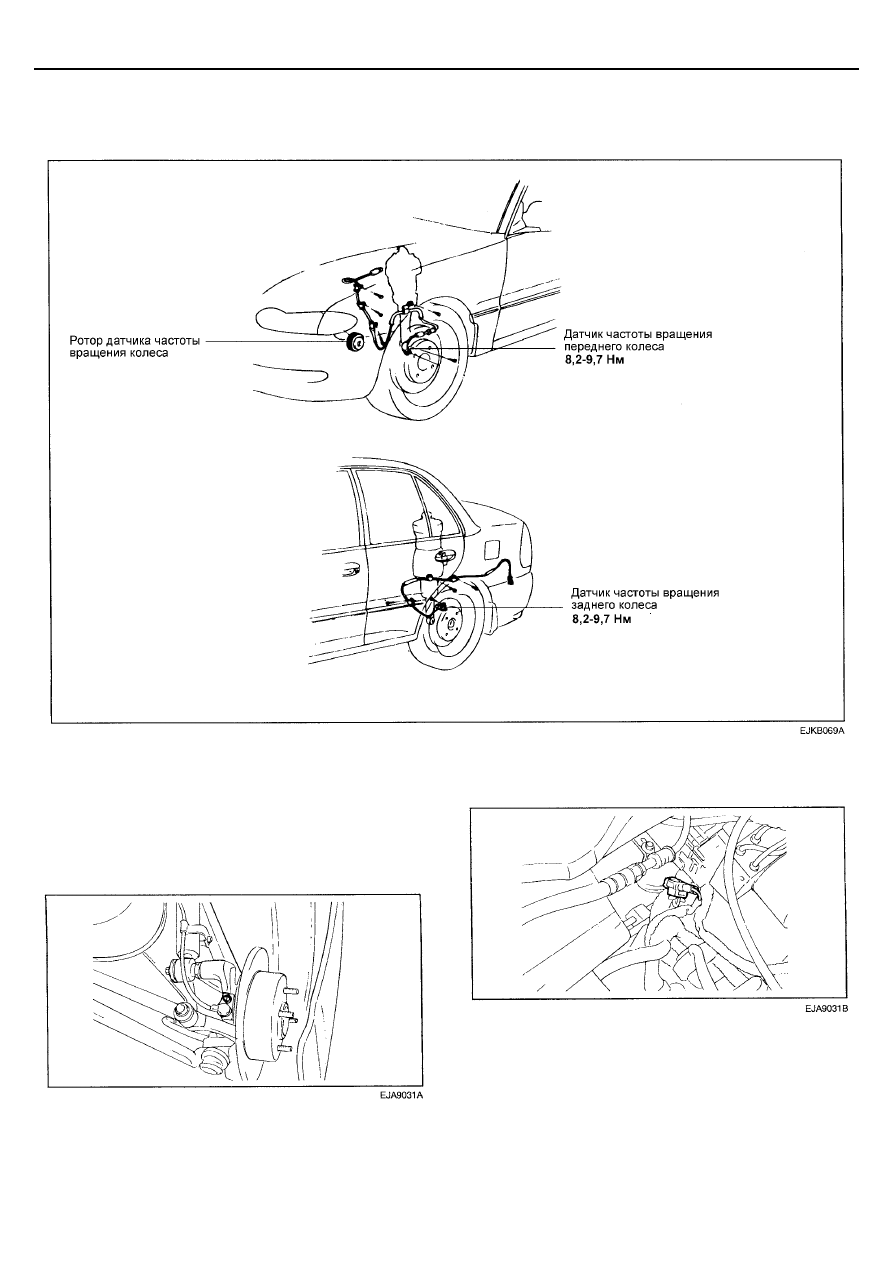

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА (ABS)



ДЕТАЛИ





СНЯТИЕ

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ПЕРЕДНЕГО
КОЛЕСА


1.  Отверните болт крепления датчика частоты вращения

колеса.







 2. Отсоедините разъем датчика частоты вращения

колеса и снимите датчик.
