Hyundai Elantra (2000+). Руководство - часть 17

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-65







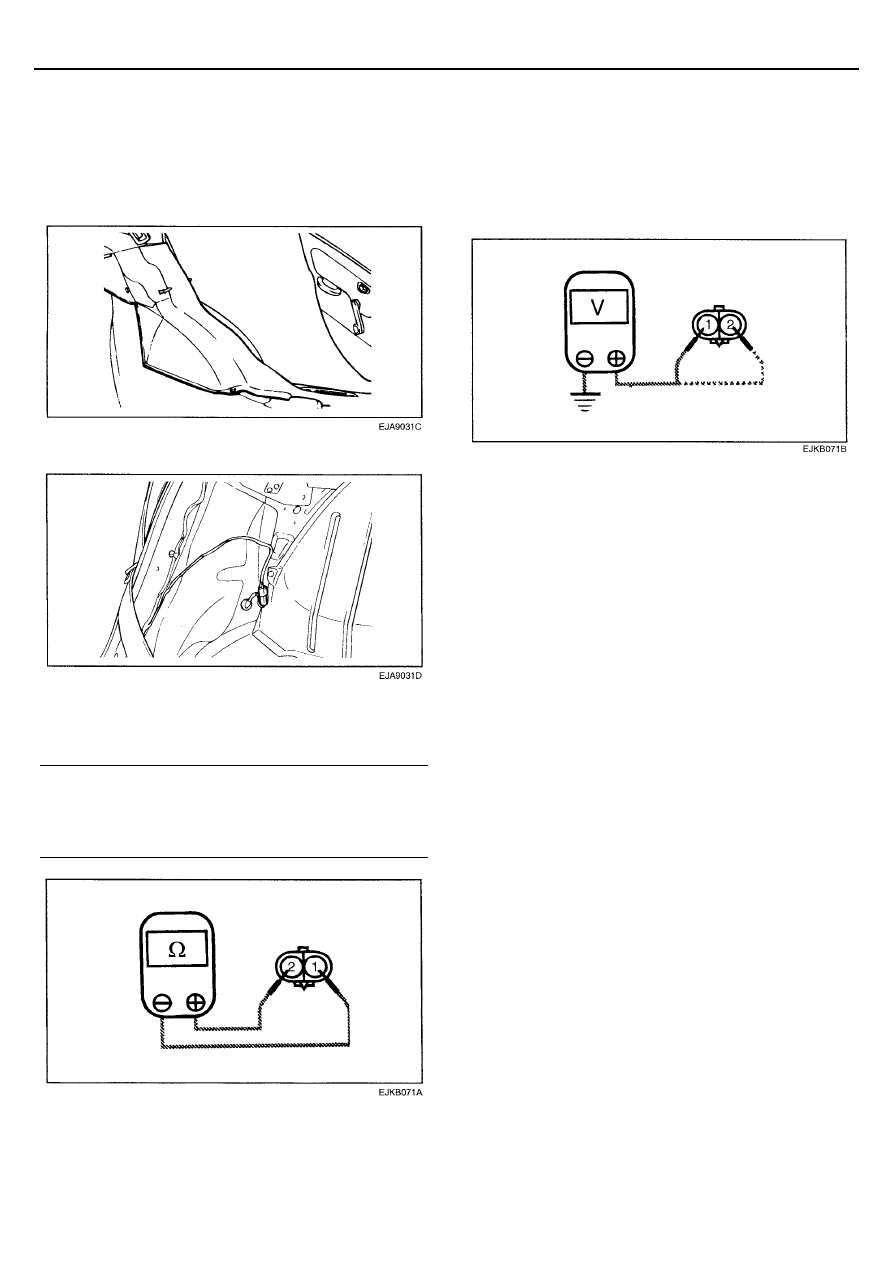

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ЗАДНЕГО
КОЛЕСА


1.  Снимите подушку заднего сидения.

2.  Снимите накладную панель задней стойки.

3.  Снимите колесо.




4.  Отсоедините разъем датчика и снимите датчик.





ПРОВЕРКА


1.  Измерьте сопротивление между выводами датчика.

Номинальное сопротивление


Датчик частоты вращения переднего колеса :



1275 - 1495 Ом



Датчик частоты вращения заднего колеса :



1275 - 1495 Ом







 2. При вращении колеса измерьте напряжение между

выводами датчика.


ПРИМЕЧАНИЕ
Установите переключатель вольтметра на измерение
напряжения переменного тока (AC voltage).

Номинальное значение : регистрируется напряжение
переменного тока.





СЦЕПЛЕНИЕ



ОБЩАЯ ИНФОРМАЦИЯ ..........................................................................  CH-2



СЦЕПЛЕНИЕ .............................................................................................  CH-6



















































































CH-2

СЦЕПЛЕНИЕ







ОБЩАЯ ИНФОРМАЦИЯ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Привод выключения сцепления

Гидравлический

Ведомый диск сцепления





Тип

Сухое, однодисковое, с центральной диафрагменной
пружиной



Диаметр (Наружный

× Внутренний), мм 215

× 145

Кожух сцепления в сборе





Тип

С диафрагменной пружиной

Рабочий цилиндр гидропривода сцепления





Внутренний диаметр, мм 20,64

Главный цилиндр гидропривода сцепления





Внутренний диаметр, мм 15,87







ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ



Единицы измерения: мм

Номинальные значения



Толщина ведомого диска сцепления (в свободном состоянии)

8,5

± 0,3

Свободный ход педали сцепления

6 - 13

Высота расположения педали сцепления над полом 166,9

Полный ход педали сцепления 145

Предельно допустимые значения



Расстояние от поверхности фрикционных накладок до
головок заклепок ведомого диска сцепления

1,1

Неравномерность расположения концов лепестков
диафрагменной пружины кожуха сцепления

0,5

Зазор между поршнем и корпусом рабочего цилиндра
гидропривода сцепления

0,15

Зазор между поршнем и корпусом главного цилиндра
гидропривода сцепления

0,15













ОБЩАЯ ИНФОРМАЦИЯ CH-3







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ



Наименование

Нм

Крепление педали сцепления к кронштейну крепления педали

19 - 28

Болты крепление главного цилиндра гидропривода сцепления к кронштейну крепления
педали

8 - 10

Накидная гайка трубки гидропривода сцепления

13 - 17

Крепление кронштейна трубок гидропривода сцепления

4 - 6

Болт хомута бачка гидропривода сцепления

13 - 17

Болты крепления рабочего цилиндра гидропривода сцепления

15 - 22

Перепускной болт рабочего цилиндра гидропривода сцепления

20 - 25

Кожух сцепления в сборе

15 - 22







СМАЗОЧНЫЕ МАТЕРИАЛЫ



Наименование

Смазочный материал

Количество

Поверхность контакта выжимного подшипника с вилкой
выключения сцепления

CASMOLY L 9508

По необходимости

Внутренняя поверхность выжимного подшипника сцепления

CASMOLY L 9508

По необходимости

Внутренняя поверхность корпуса и наружная поверхность
поршня и крышки поршня рабочего цилиндра гидропривода
сцепления

Тормозная жидкость DOT3

По необходимости

Шлицы ступицы ведомого диска сцепления

CASMOLY L 9508

По необходимости

Внутренняя поверхность корпуса и наружная поверхность
поршня в сборе главного цилиндра гидропривода сцепления

Тормозная жидкость DOT3

По необходимости

Толкатель поршня главного цилиндра гидропривода
сцепления, штифт (с отверстием под шплинт) и шайба

Смазка колесных
подшипников SAE J310a,
NLGI №2

По необходимости

Втулки и ось педали сцепления

Смазка колесных
подшипников SAE J310a,
NLGI №2

По необходимости

Поверхность контакта вилки выключения сцепления и
толкателя поршня рабочего цилиндра гидропривода
сцепления

CASMOLY L 9508

По необходимости

Шлицы входного вала КПП

CASMOLY L 9508

По необходимости









СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



Инструмент (Номер и наименование)

Рисунок

Применение

Направляющая ведомого диска
сцепления
09411-25000



Установка ведомого диска сцепления
