Hyundai Elantra (2000+). Руководство - часть 5

ТОРМОЗНАЯ СИСТЕМА BR-17







5.  Установите нижний (направляющий) болт суппорта и

затяните его регламентированным моментом.





Момент затяжки


22 - 32 Нм









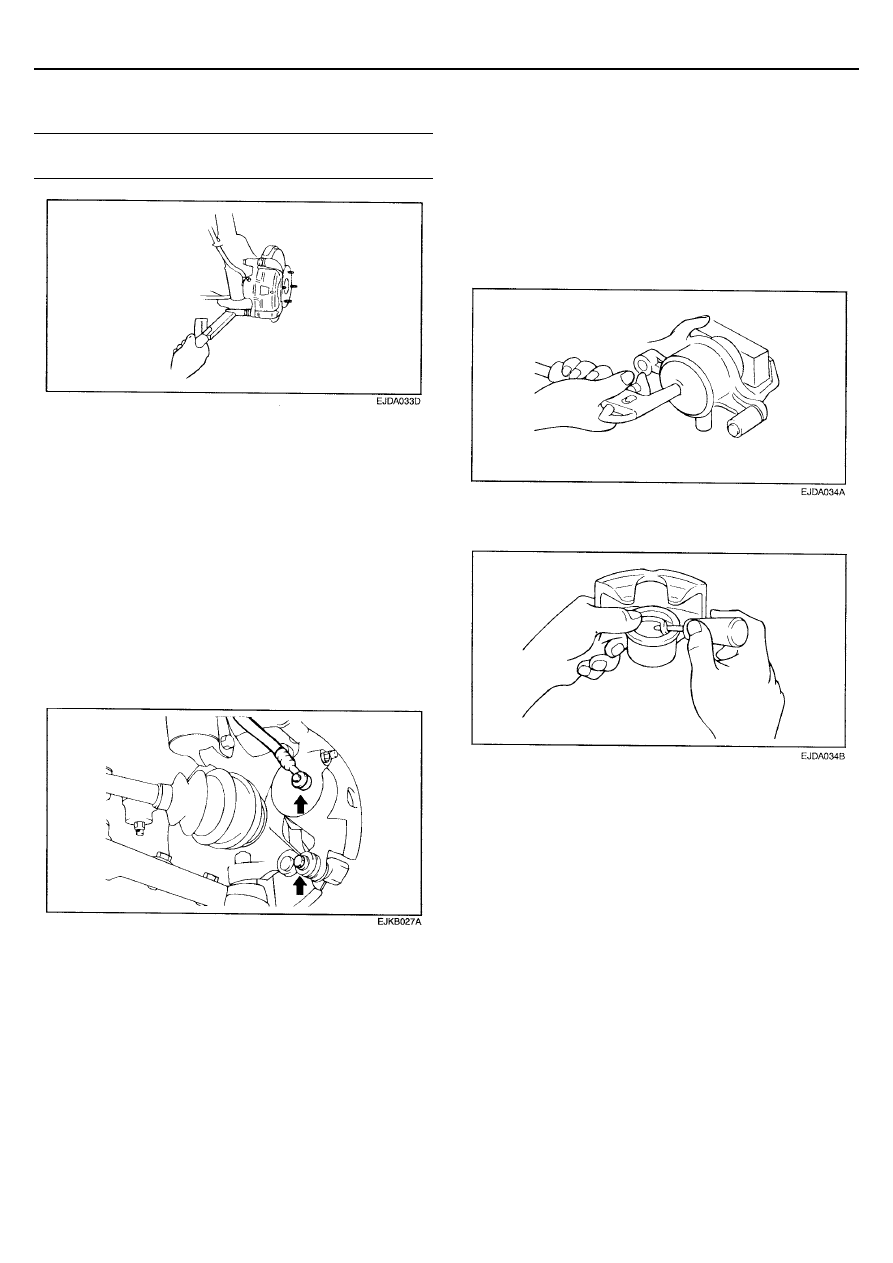

ТОРМОЗНОЙ СУППОРТ



СНЯТИЕ



1.  Снимите переднее колесо.

2.  Отверните болт крепления тормозного шланга к

суппорту.


3.  Отверните болты крепления цилиндра суппорта.

4.  Снимите цилиндр и тормозные колодки.

5.  Отверните болты крепления суппорта к поворотному

кулаку.


6.  Снимите суппорт.





РАЗБОРКА


1.  Снимите пыльник поршня.

2.  С помощью сжатого воздуха выдавите поршень из

суппорта.


ПРИМЕЧАНИЕ
1.  Не помещайте пальцы между поршнем и

суппортом.

2.  Осторожно, не разбрызгивайте тормозную

жидкость.




3.  С помощью отвертки удалите из суппорте уплотнение

поршня.





ПРОВЕРКА


1.  Проверьте суппорт на отсутствие износа, трещин,

ржавчины в отверстиях под поршни.


2.  Оцените состояние поршней. При износе или задирах

замените поршень.


3.  Проверьте состояние втулки и пальца.

4.  Убедитесь в отсутствии повреждений пружин колодок и

пыльников поршней.



ВНИМАНИЕ
1.  Не восстанавливайте поверхность поршня

наждачной бумагой.

2.  Все резиновые детали повторно не устанавливать.



BR-18

ТОРМОЗНАЯ СИСТЕМА







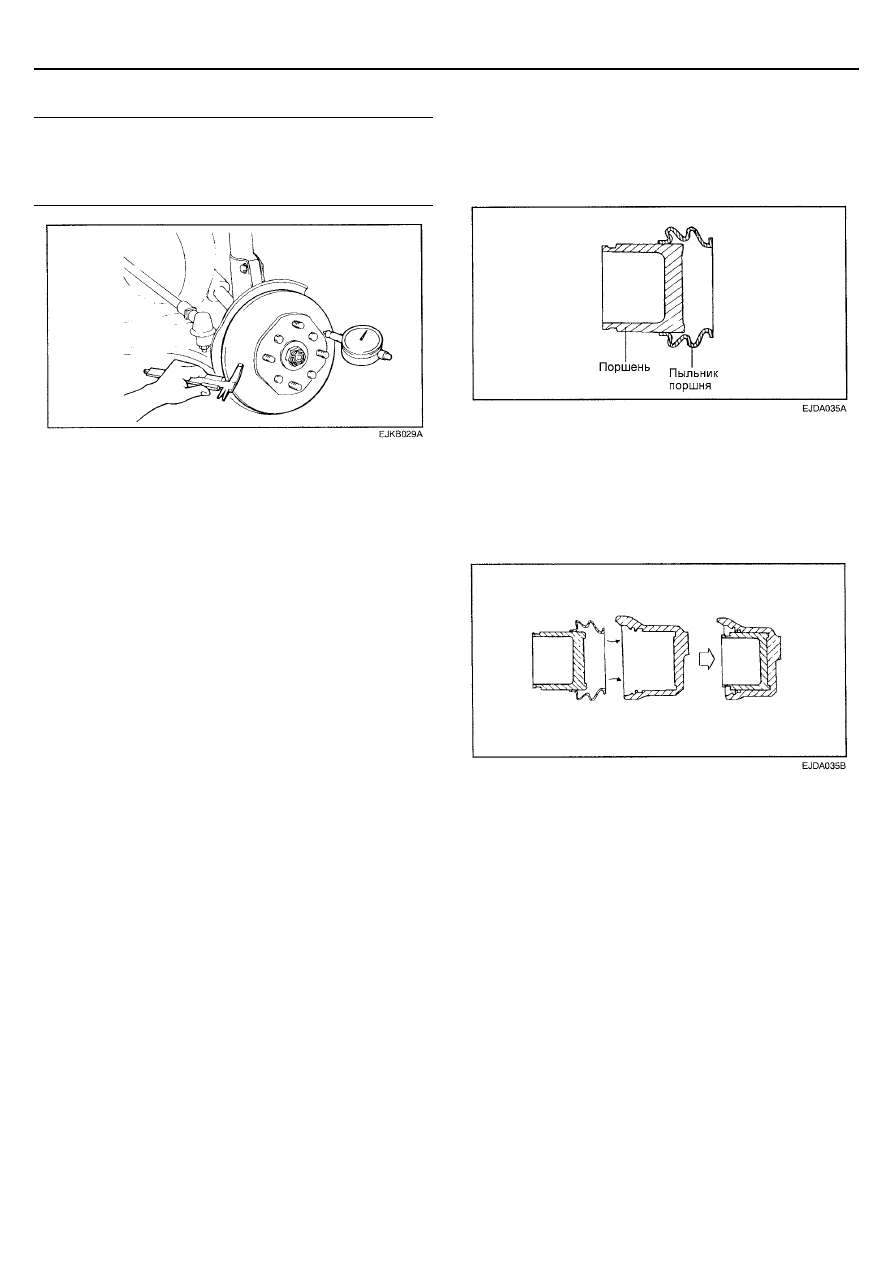

6.  Измерьте толщину и биение тормозного диска.




Толщина тормозного диска
Номинальная : 24 мм
Предельная : 22,4 мм
Биение диска : 0,08 мм, не более
Разность толщины тормозного диска : 0,01 мм








ПРИМЕЧАНИЕ
1.  Разность толщины тормозного диска определяется

разницей минимальной и максимальной толщин,
измеренных в восьми точках по окружности
примерно в 10 мм от края диска.

2.  Биение диска определяется по окружности в 5 мм

от края диска.


7.  При невозможности проведения ремонта замените

тормозной диск.



СБОРКА


1.  Промойте все детали (кроме колодок и прокладок

колодок) изопропиловым спиртом.


2.  Смажьте уплотнение поршня специальной смазкой и

установите уплотнение в канавку отверстия суппорта.




3.  Установите поршень и его пыльник:

а)  Смажьте специальной смазкой отверстие

суппорта под поршень, внешнюю поверхность
поршня и пыльник.

б)  Установите пыльник на поршень, как показано на

рисунке.

в)  Вставьте пыльник в канавку отверстия суппорта,

протолкните поршень в суппорт.




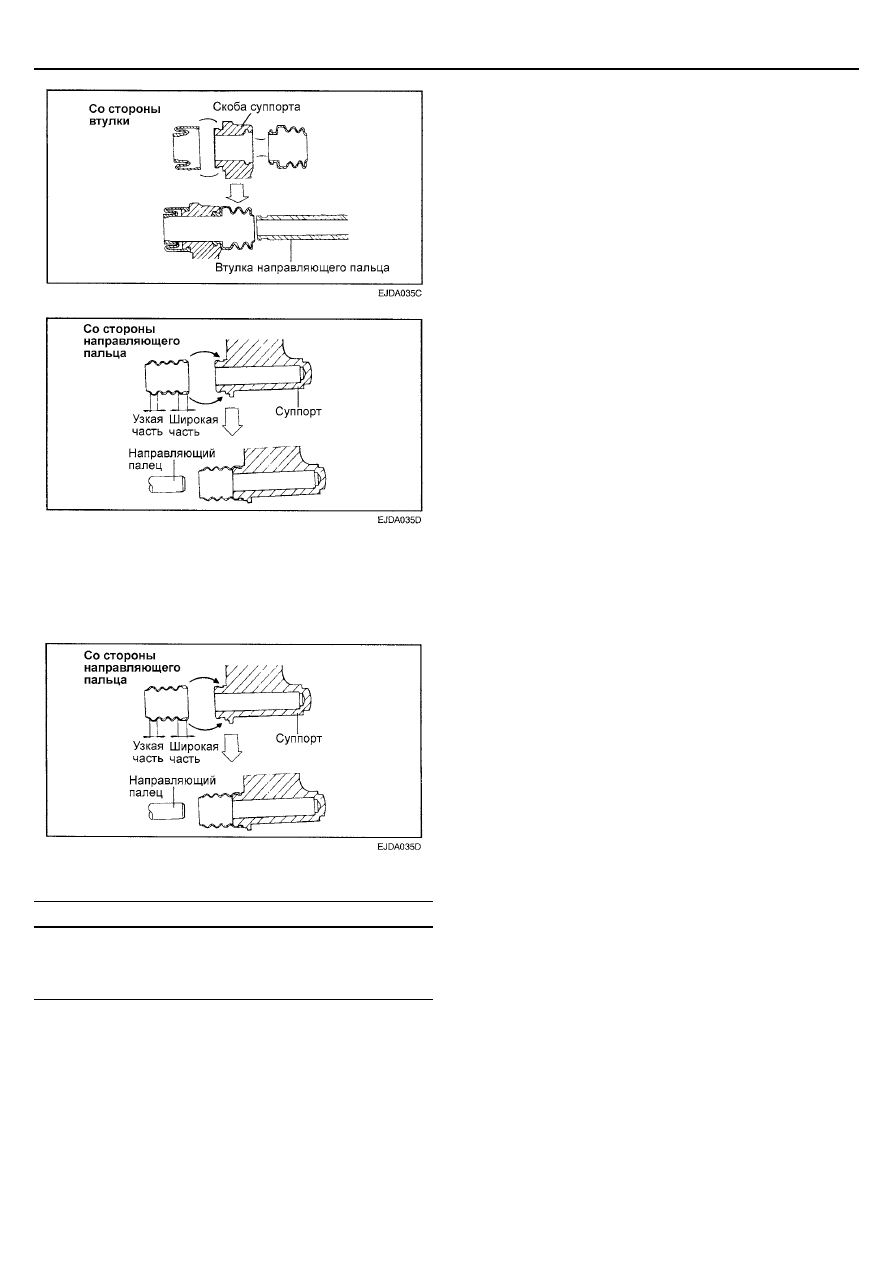

4.  Соберите скользящие части суппорта:

1)  Смажьте специальной смазкой втулку, палец и

отверстие суппорта под втулку. Смажьте пыльники
втулки и пальца.

2)  Установите пыльник в канавку отверстия суппорта.




ТОРМОЗНАЯ СИСТЕМА BR-19














5.  Установите тормозные колодки.



ПРИМЕЧАНИЕ
Не допускайте попадания смазки на колодки и
тормозной диск.





6.  Затяните болты крепления.




Моменты затяжки

Нм



Скользящий палец
Направляющий болт
Болт суппорта
Болт тормозного шланга

34 - 44
22 - 31
64 - 74
25 - 29




ПРИМЕЧАНИЕ

1.  Перед затяжкой убедитесь в том, что

поверхности скользящего пальца и
направляющего болта не повреждены.



2.  Прокачайте тормозную систему. Убедитесь в

отсутствии утечек тормозной жидкости.



BR-20

ТОРМОЗНАЯ СИСТЕМА







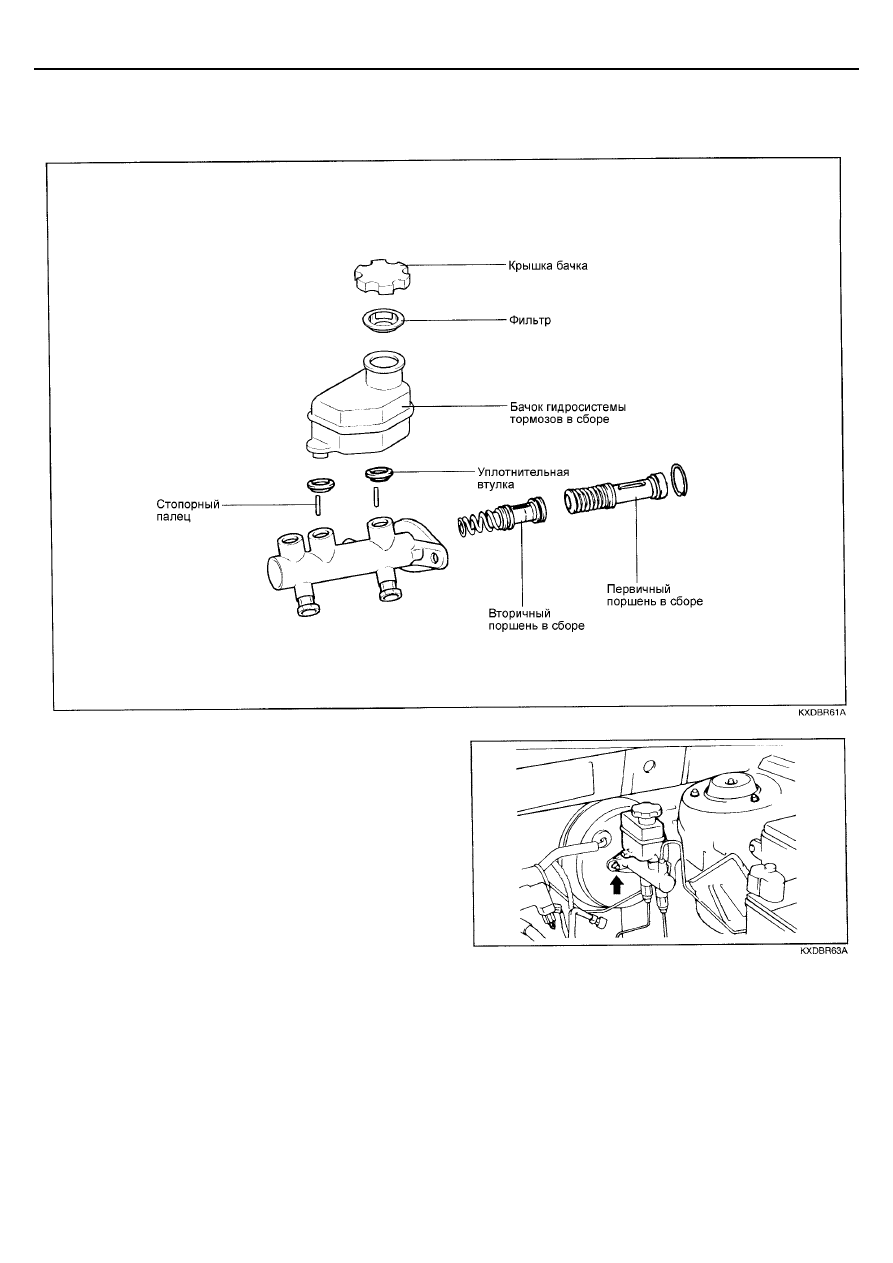

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР



ДЕТАЛИ





СНЯТИЕ


1.  Отсоедините разъем датчика уровня тормозной

жидкости.


2.  Отсоедините от главного тормозного цилиндра

тормозные трубки. Установите заглушки на открытые
отверстия.


ВНИМАНИЕ
Немедленно удаляйте пролитую тормозную жидкость с
окрашенных поверхностей.



3.  Отверните гайки крепления главного тормозного

цилиндра, снимите тормозной цилиндр.
