Hyundai Elantra (2000+). Руководство - часть 3

ТОРМОЗНАЯ СИСТЕМА BR-9







ТОРМОЗНАЯ СИСТЕМА

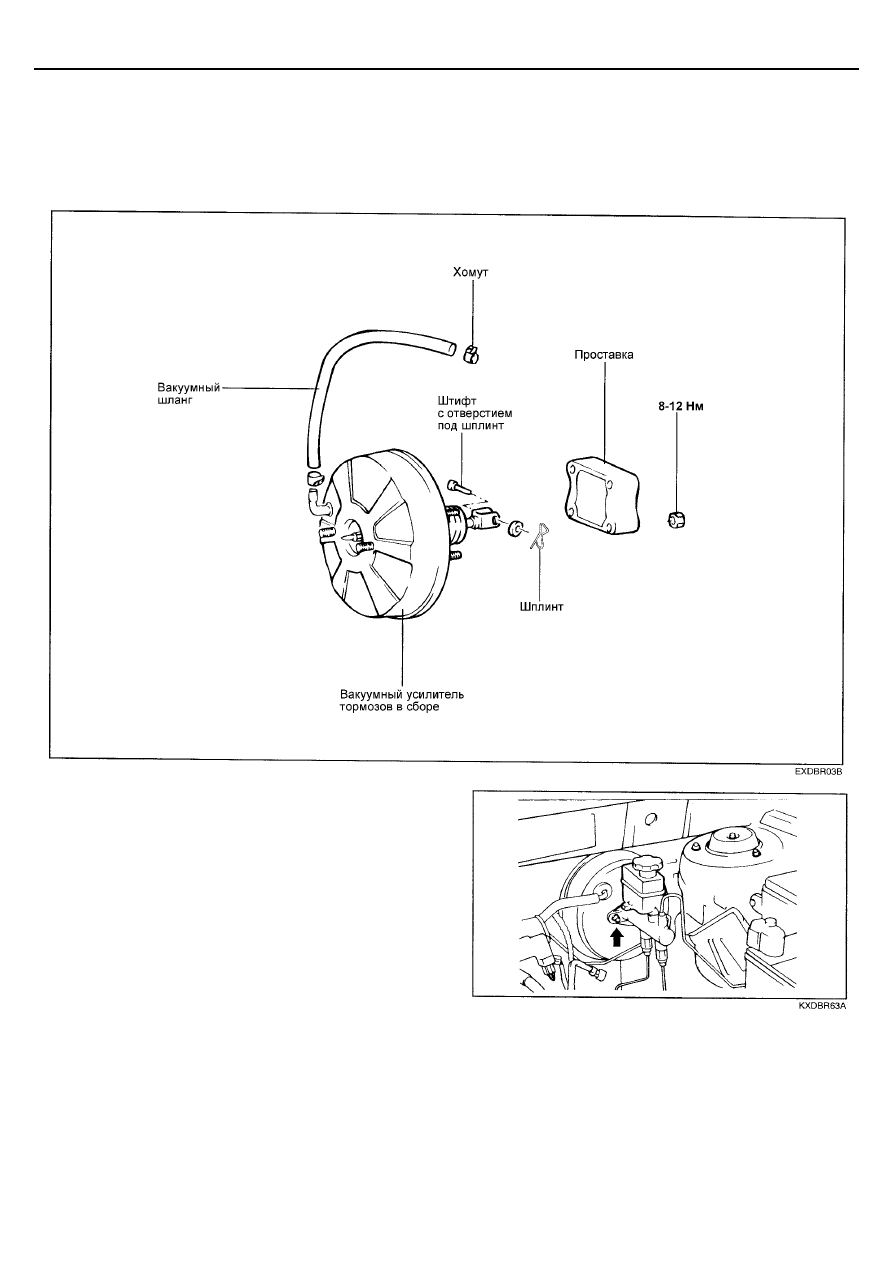

ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ



ДЕТАЛИ





СНЯТИЕ


1.  Отсоедините тормозную трубку от главного тормозного

цилиндра.


2.  Снимите главный тормозной цилиндр.

ВНИМАНИЕ
При попадании тормозной жидкости на окрашенные
поверхности немедленно вытрите пролитую жидкость.








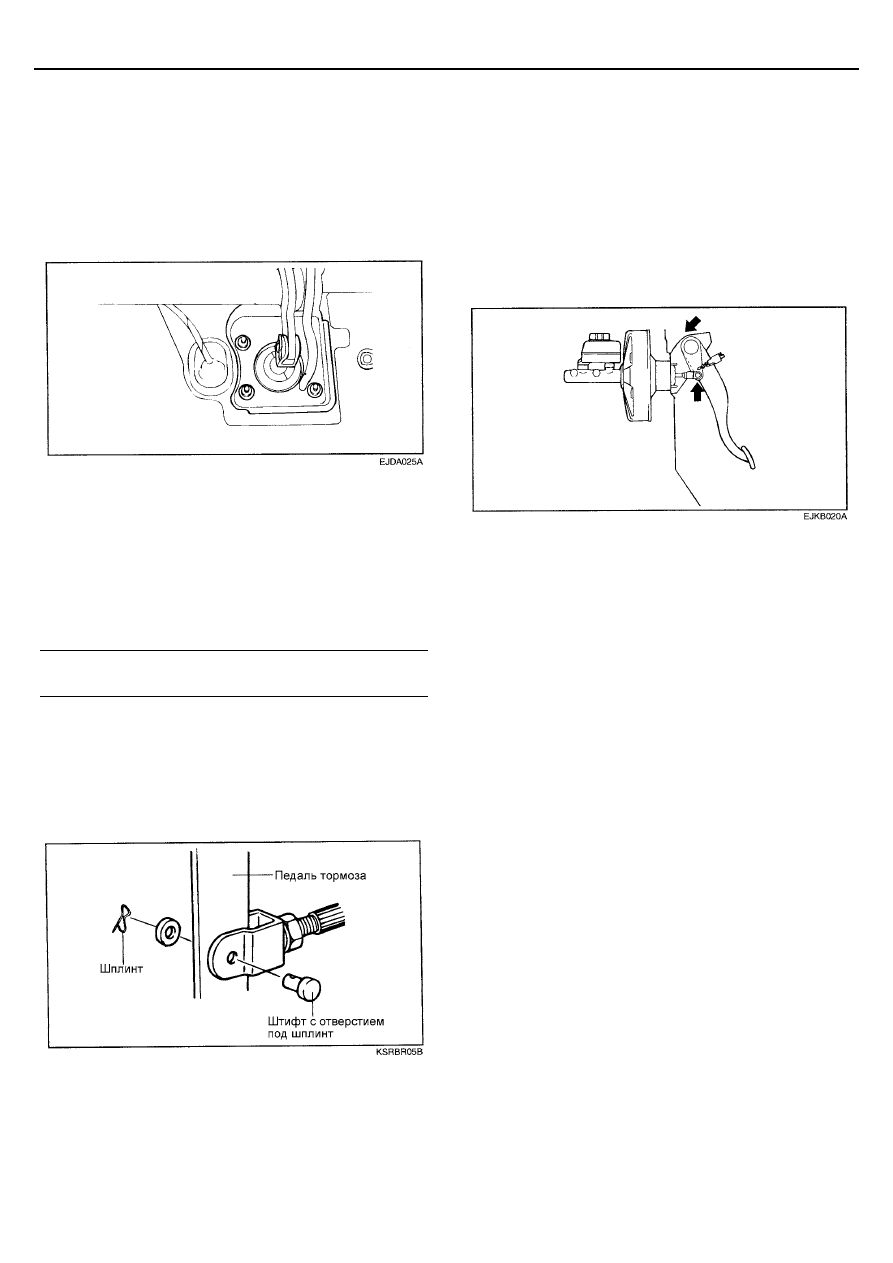

BR-10

ТОРМОЗНАЯ СИСТЕМА







3.  Отсоедините вакуумный шланг от усилителя тормозов.

4.  Отсоедините толкатель усилителя тормозов от педали

тормоза.


5.  Отверните гайки крепления вакуумного усилителя

тормозов.


6.  Поднимите вакуумный усилитель тормозов в сборе и

снимите его.







УСТАНОВКА


1.  Перед установкой вакуумного усилителя тормозов в

сборе проверьте состояние обоих прокладок его
кронштейна крепления, при необходимости замените
прокладки.


2.  Установите вакуумный усилитель тормозов на место и

затяните гайки крепления.


Момент затяжки:


13 - 16 Нм


3.  Нанесите достаточное количество консистентной

смазки в отверстие рычага педали тормоза (место
установки штифта).


4.  Подсоедините вилку толкателя к рычагу педали

тормоза с помощью штифта с ответствием под шплинт
и зафиксируйте штифта шплинтом.






5.  Установите главный тормозной цилиндр.и

подсоедините к нему тормозную трубку.



 6. Подсоедините вакуумный шланг к усилителю тормозов.


7.  Заполните тормозной жидкостью бачок гидросистемы

тормозов.


8.  Убедитесь в отсутствии утечек тормозной жидкости.

9.  Проверьте и отрегулируйте положение педали

тормоза.


10.  После установки деталей нанесите достаточное

количество консистентной смазки в местах контакта
вилки толкателя и педали тормоза.







ТОРМОЗНАЯ СИСТЕМА BR-11

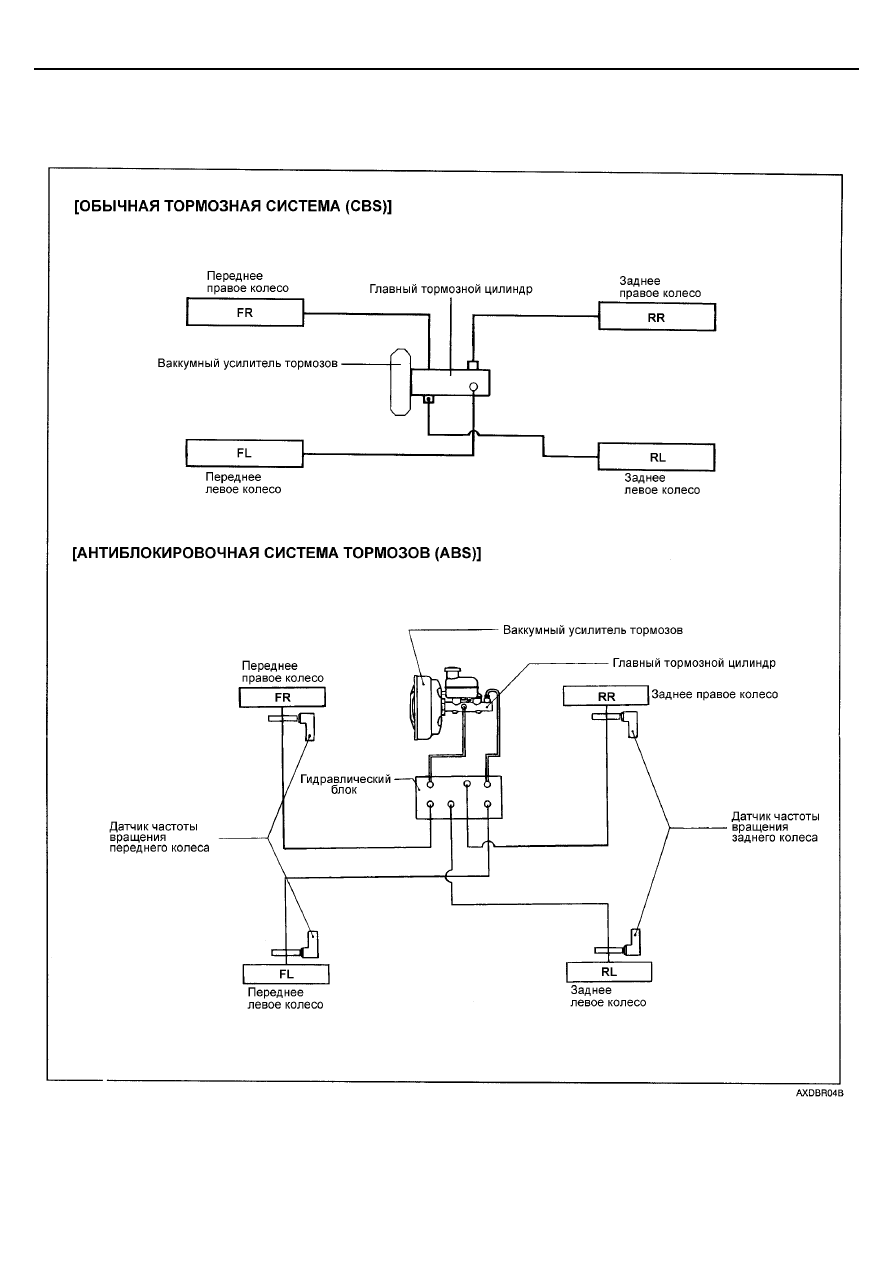

МАГИСТРАЛИ ТОРМОЗНОЙ СИСТЕМЫ



ДЕТАЛИ





BR-12

ТОРМОЗНАЯ СИСТЕМА







ПРОВЕРКА


1.  Проверьте тормозные трубки на отсутствие трещин,

деформаций и коррозии.


2.  Проверьте тормозные шланги на отсутствие трещин,

деформаций и на герметичность.


3.  Оцените состояние гаек крепления тормозных трубок.


УСТАНОВКА


1.  Устанавливайте тормозные шланги без скручивания.

2.  Не допускайте вредного контакта трубок и шлангов с

кузовом и подвижными деталями автомобиля.


3.  Затягивайте гайки и болты крепления

регламентированным моментом.


Момент затяжки


Гайки тормозных трубок : 13 - 17 Нм



Болты тормозных шлангов : 25 - 30 Нм
