ТОРМОЗНАЯ СИСТЕМА BR-13







ПЕДАЛЬ ТОРМОЗА

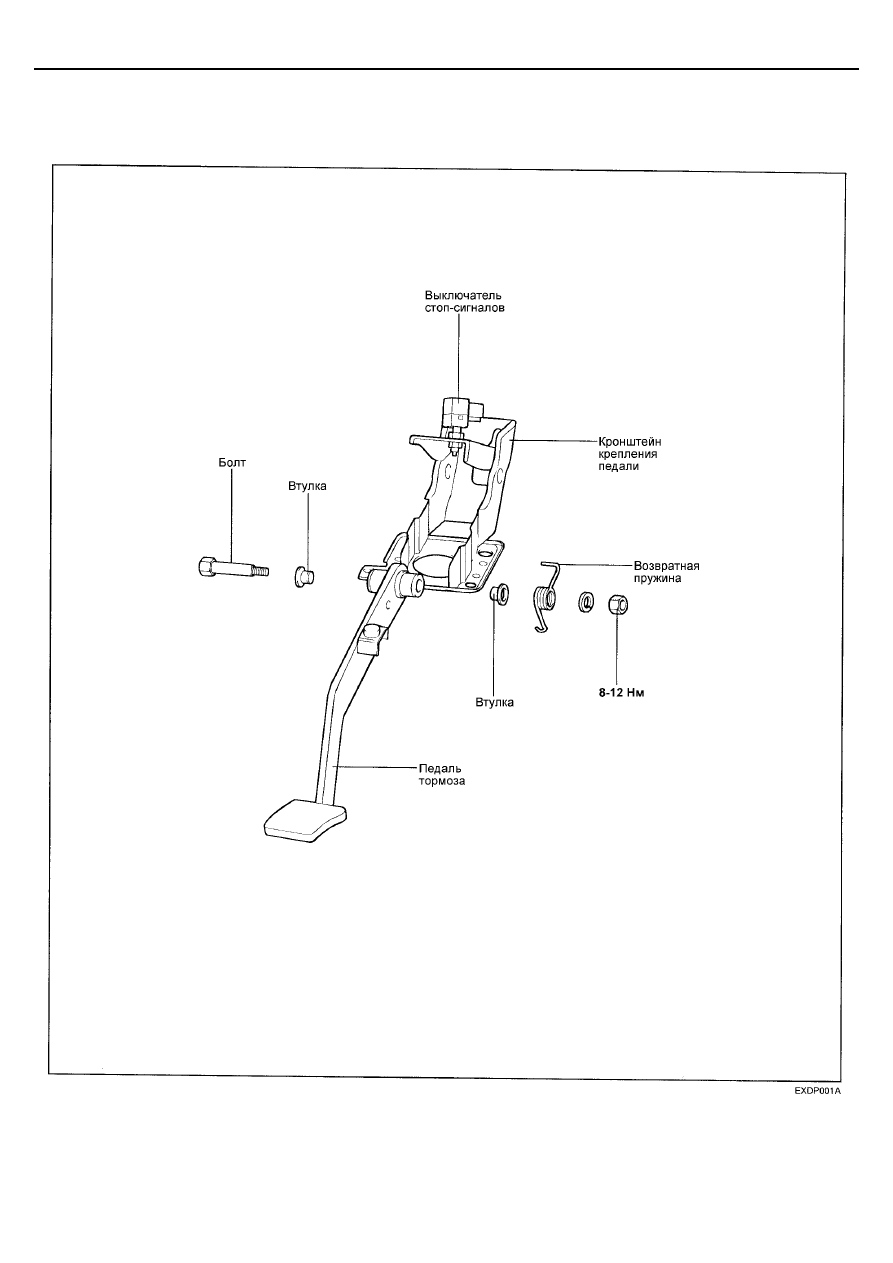

ДЕТАЛИ







BR-14

ТОРМОЗНАЯ СИСТЕМА







УСТАНОВКА


1.  Установка проводится в обратном порядке.



Примечание
Не забудьте зафиксировать палец серьги шплинтом.



1.  Затяните гайки крепления кронштейна педали

регламентированным моментом.


Момент затяжки


13 - 16 Нм

СНЯТИЕ


1.  Снимите выключатель стоп-сигналов.

2.  Удалите шплинт и выньте палец серьги тяги.

3.  Отверните гайки крепления кронштейна педали

тормоза.


4.  Снимите кронштейн вместе с педалью тормоза.





ПРОВЕРКА


1.  Оцените степень износа втулок педали.

2.  Убедитесь в отсутствии деформации педали.

3.  Проверьте возвратную пружину.

4.  Проверьте выключатель стоп-сигналов.



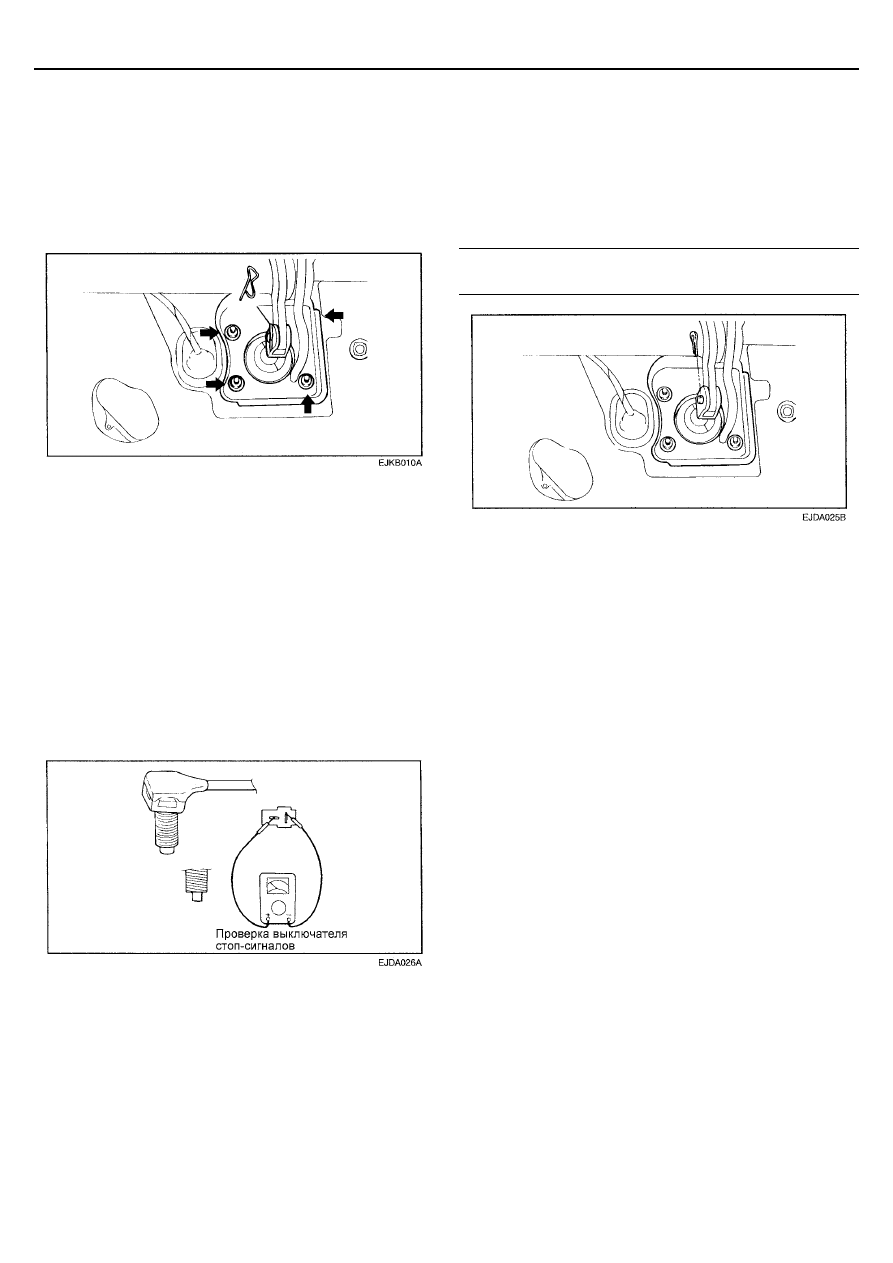

1)  С помощью омметра измерьте сопротивление

между выводами выключателя.



2)  Если при нажатом толкателе выключателя цепь

разомкнута (бесконечно большое сопротивление),
а при отпущенном толкателе есть (нулевое
сопротивление) - выключатель в норме.












3.  Отрегулируйте высоту установки педали и ее

свободный ход.


4.  Установите выключатель стоп-сигналов.




ТОРМОЗНАЯ СИСТЕМА BR-15







ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ



ДЕТАЛИ





ТОРМОЗНЫЕ КОЛОДКИ



СНЯТИЕ



1.  Отверните нижний болт суппорта, поднимите вверх и

закрепите его проволокой.


2.  Выньте тормозные колодки.



ВНИМАНИЕ
При снятых тормозных колодках не нажимайте на
педаль тормоза.






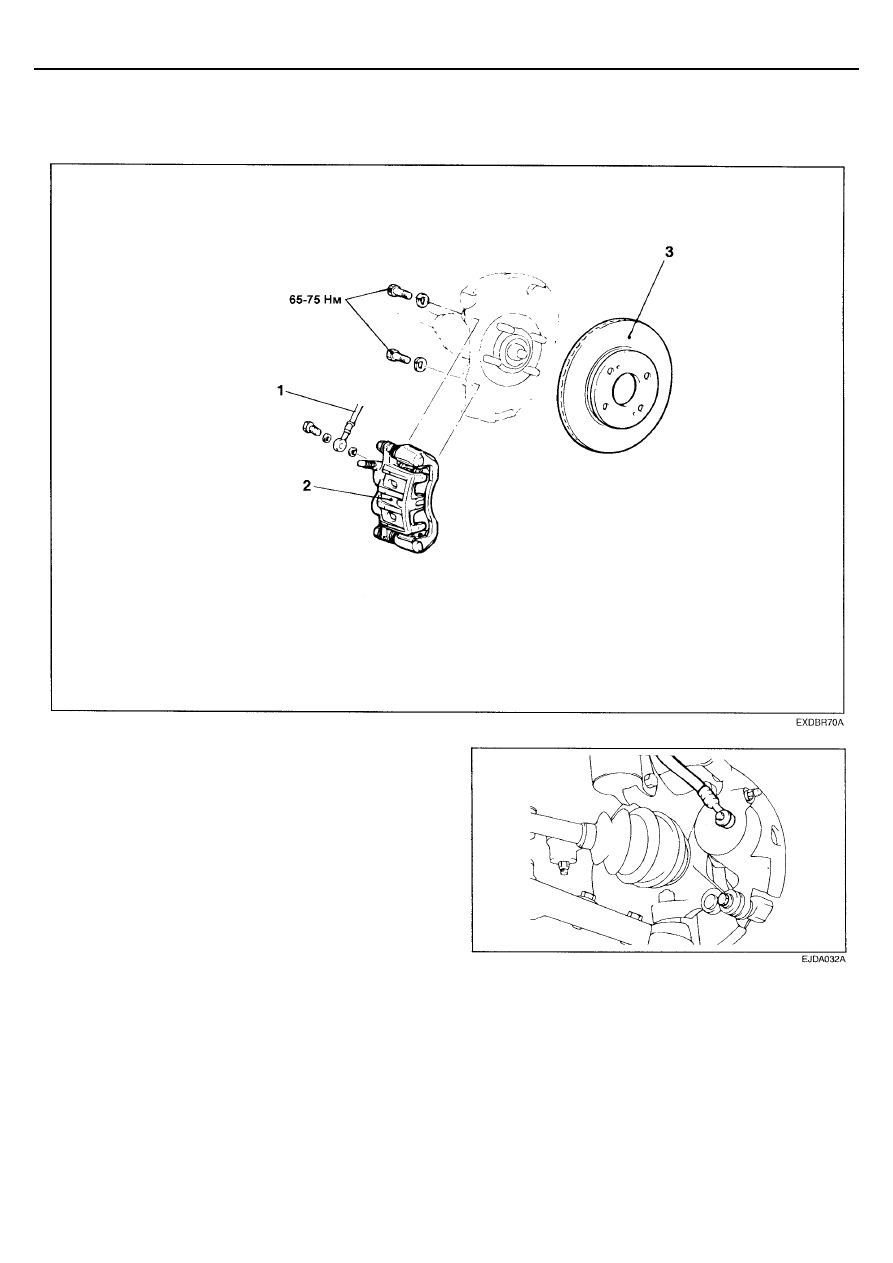

Порядок снятия деталей

1.   Соединительная трубка (тормозной шланг и

трубка в сборе)

2.   Суппорт переднего тормоза в сборе
3.   Тормозной диск



BR-16

ТОРМОЗНАЯ СИСТЕМА







ПРОВЕРКА


1.  Измерьте толщину фрикционного слоя колодки.

Убедитесь в отсутствии замасливания колодки.



ВНИМАНИЕ

•

Колодки тормозов одного моста всегда
заменяйте одновременно. Не устанавливайте
колодки разных типов и изготовителей.

•

Все четыре колодки заменяются комплектом.

•

При замене колодок проверяйте отсутствие их
деформации. При замене пружины тщательно
удалите всю грязь.


2.  Проверьте старые колодки на деформацию и

разрушение.

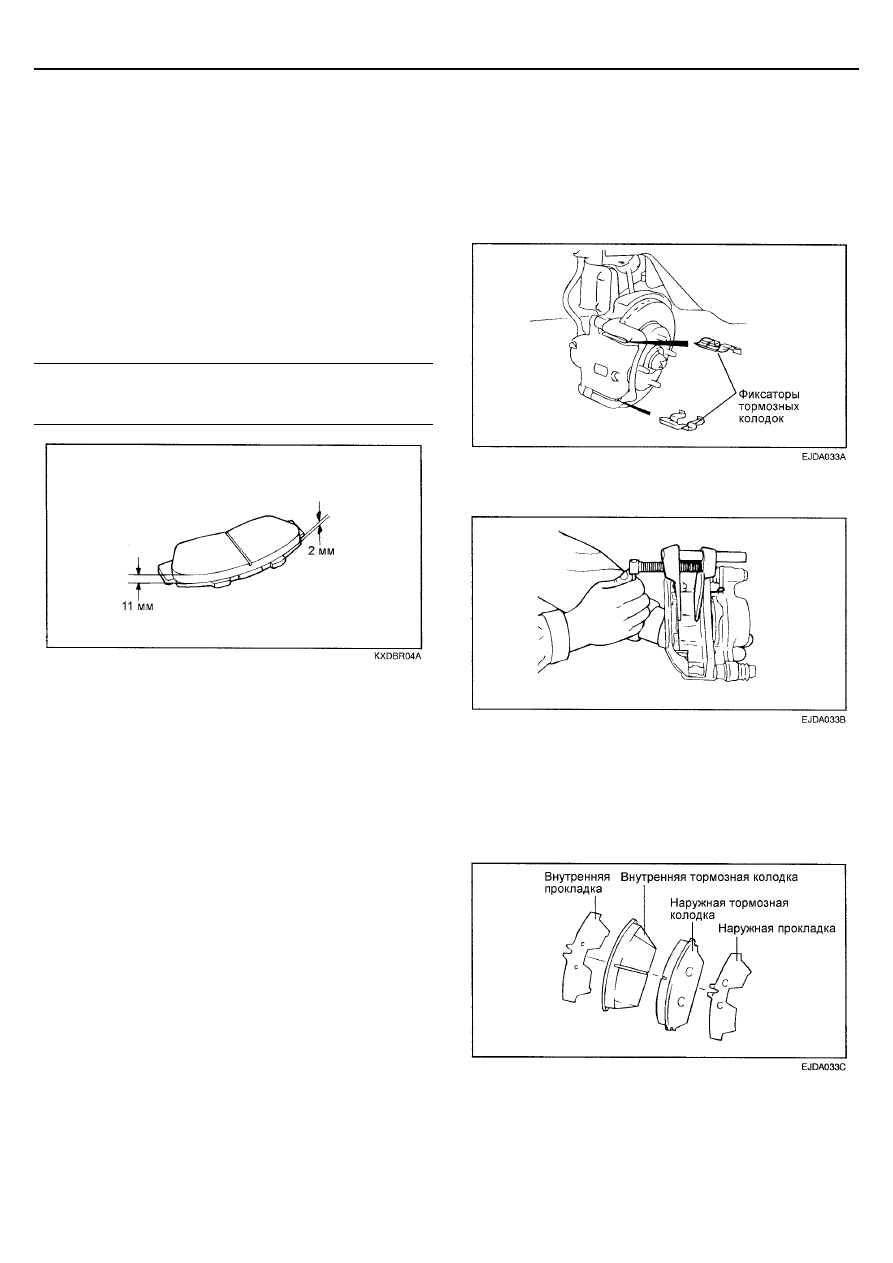

Толщина колодки :


Номинальная : 11 мм



Предельная : 2 мм











УСТАНОВКА


1.  Установите.

2.  Установите в направляющие пружины колодки.



ПРИМЕЧАНИЕ
Индикатор износа колодки должен быть направлен
вверх к поршню.




3.  С помощью специального инструмента (09581-11000)

заведите поршни в суппорт.




4.  Установите на колодки прокладки, как показано на

рисунке.



ВНИМАНИЕ
Не допускайте попадания смазки на колодки и
тормозной диск.
