Hummer H3. Manual - part 1566

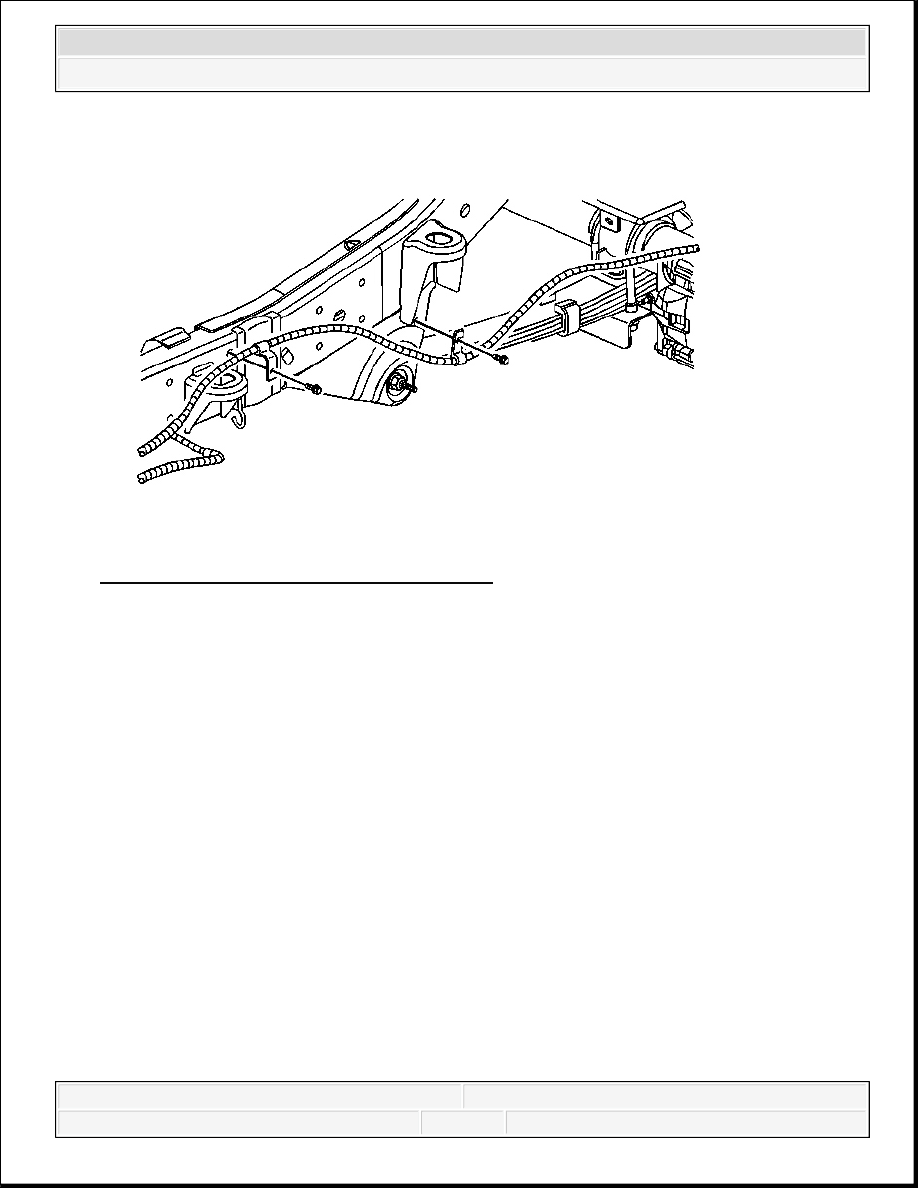

Fig. 42: Identifying Park Brake Cable Clips
Courtesy of GENERAL MOTORS CORP.

5. Remove the 2 bolts from the park brake cable clips.



2007 Hummer H3

2007 BRAKES Park Brake - H3



Fig. 43: View Of Park Brake Cable At Cable Bracket & Park Brake Lever
Courtesy of GENERAL MOTORS CORP.

6. Remove the park brake cable from the cable bracket and the park brake lever assembly.

Installation Procedure



2007 Hummer H3

2007 BRAKES Park Brake - H3



Fig. 44: View Of Park Brake Cable At Cable Bracket & Park Brake Lever
Courtesy of GENERAL MOTORS CORP.

1. Install the park brake cable to the cable bracket and the park brake lever assembly.



2007 Hummer H3

2007 BRAKES Park Brake - H3



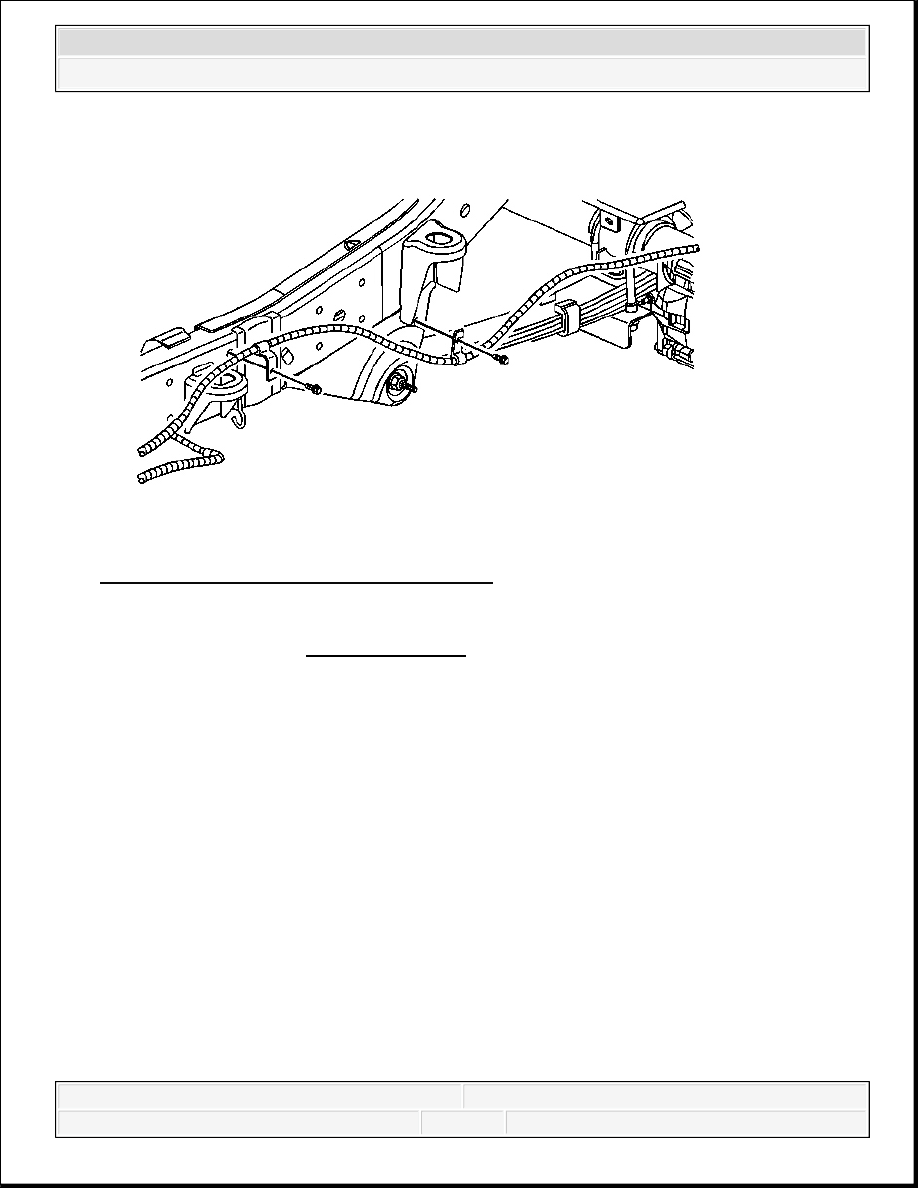

Fig. 45: Identifying Park Brake Cable Clips
Courtesy of GENERAL MOTORS CORP.

2. Install the 2 bolts from the park brake cable clips.

Tighten: Tighten the bolts to 25 N.m (18 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Park Brake - H3
