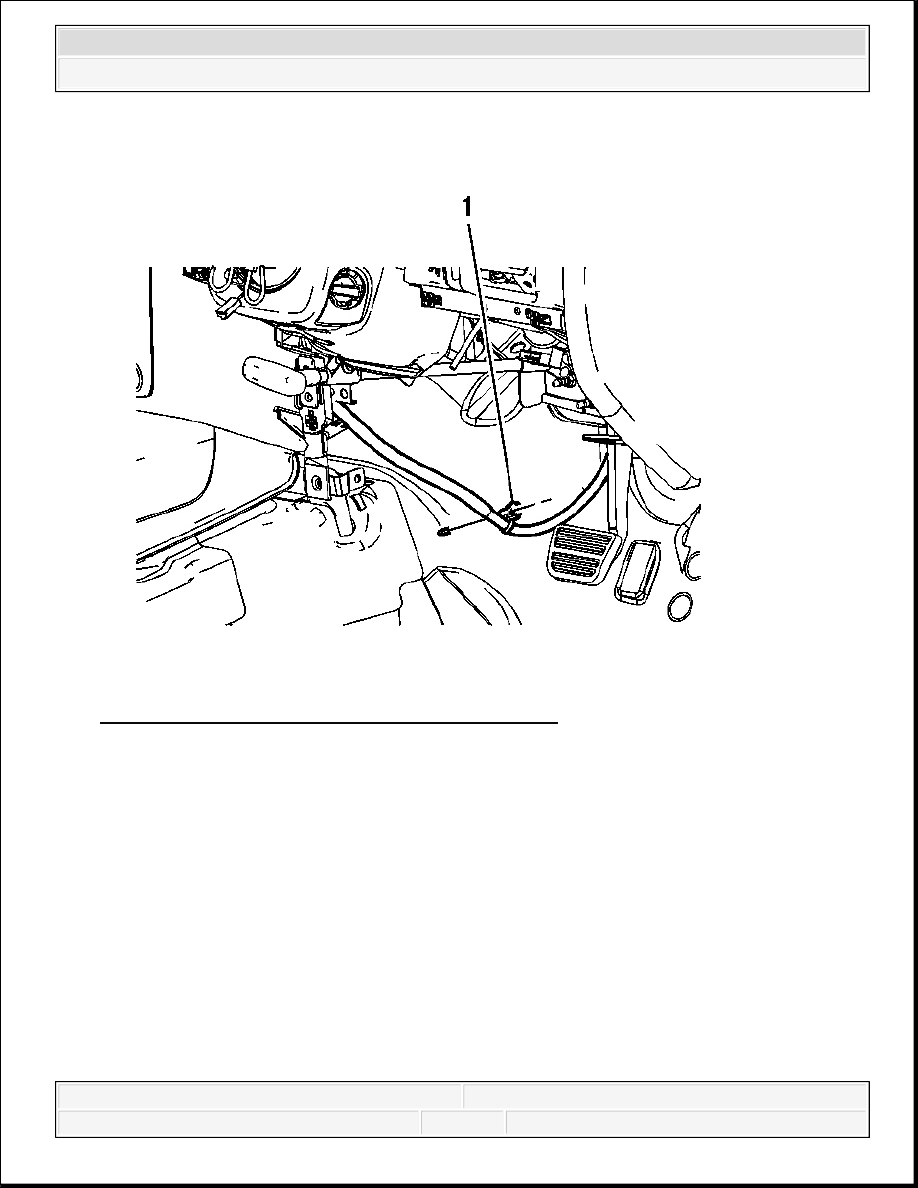

Fig. 38: View Of Front Park Brake Cable Retainer
Courtesy of GENERAL MOTORS CORP.

10. Install the front park brake cable retainer (1) to the stud on the driveline tunnel.

11. Carefully position the driver side floor carpet to the front floor.



2007 Hummer H3

2007 BRAKES Park Brake - H3



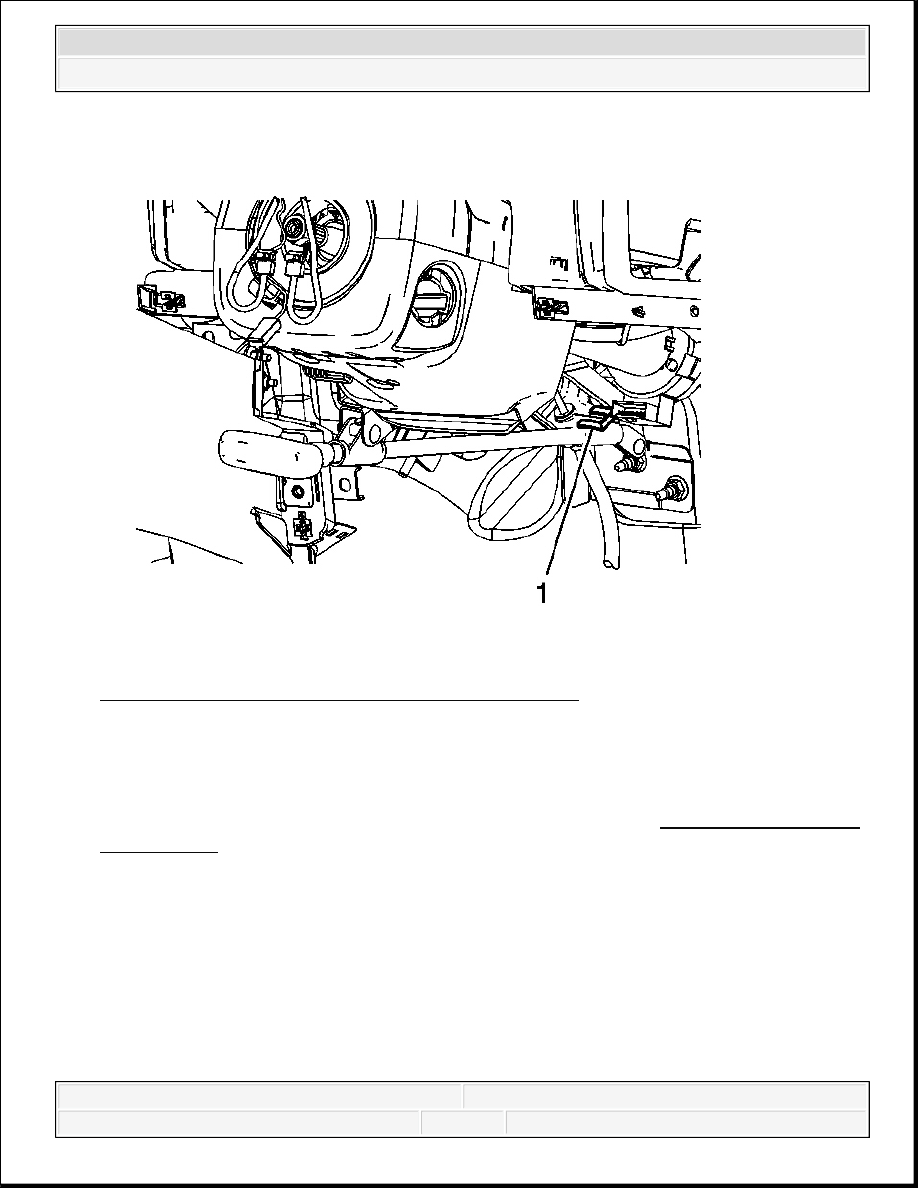

Fig. 39: Identifying Park Brake Cable Retaining Clip
Courtesy of GENERAL MOTORS CORP.

12. Install the front park brake cable to the park brake lever.

13. Install the front park brake cable retaining clip (1).

14. Install the driver and passenger side cowl side trim panels. Refer to Cowl Side Trim Panel

Replacement .



2007 Hummer H3

2007 BRAKES Park Brake - H3



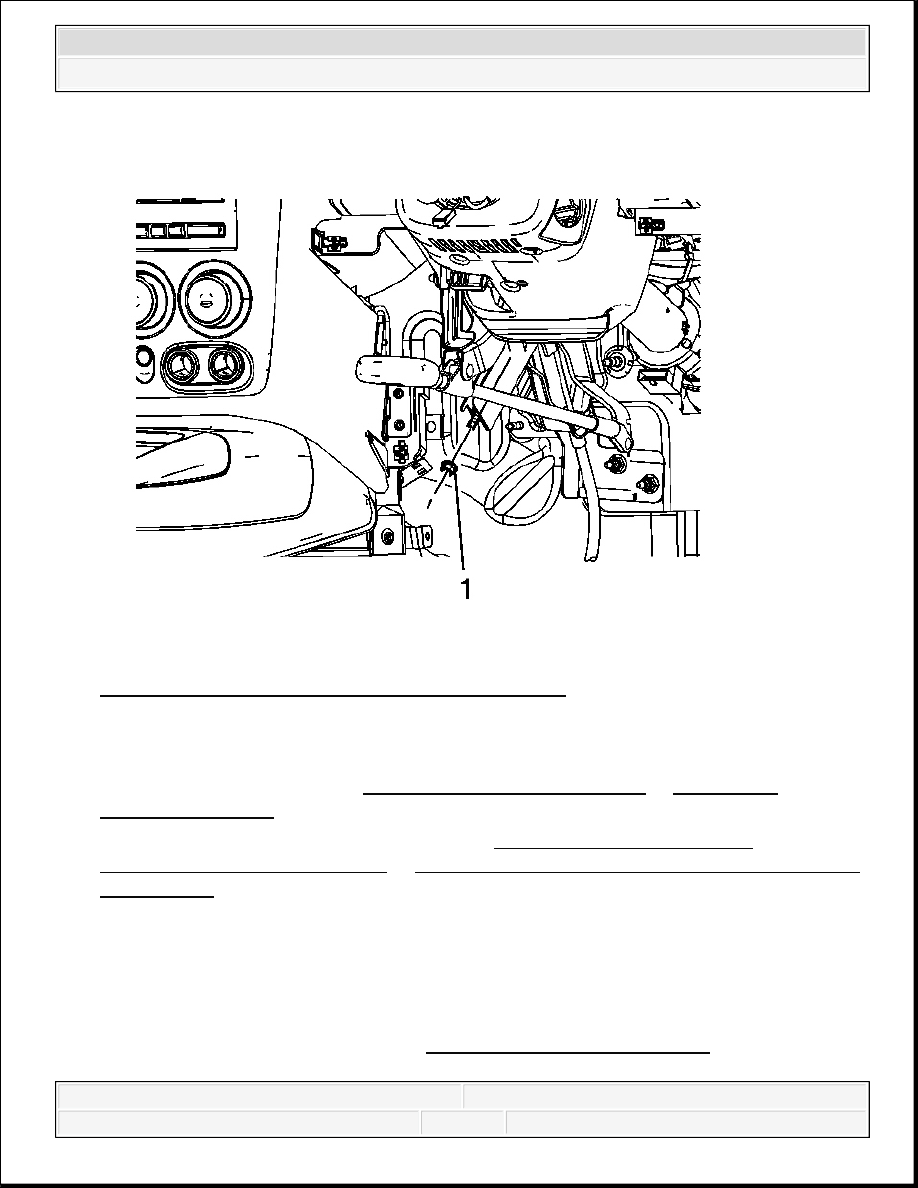

Fig. 40: Identifying Park Brake Cable Adjuster Nut
Courtesy of GENERAL MOTORS CORP.

15. Loosely install the front park brake cable adjuster nut (1).

16. Adjust the park brake. Refer to Park Brake Adjustment (LHD) or Park Brake

Adjustment (RHD).

17. Install the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .

PARKING BRAKE REAR CABLE REPLACEMENT - LEFT SIDE

Removal Procedure

1. Release the park brake.

2. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .



2007 Hummer H3

2007 BRAKES Park Brake - H3



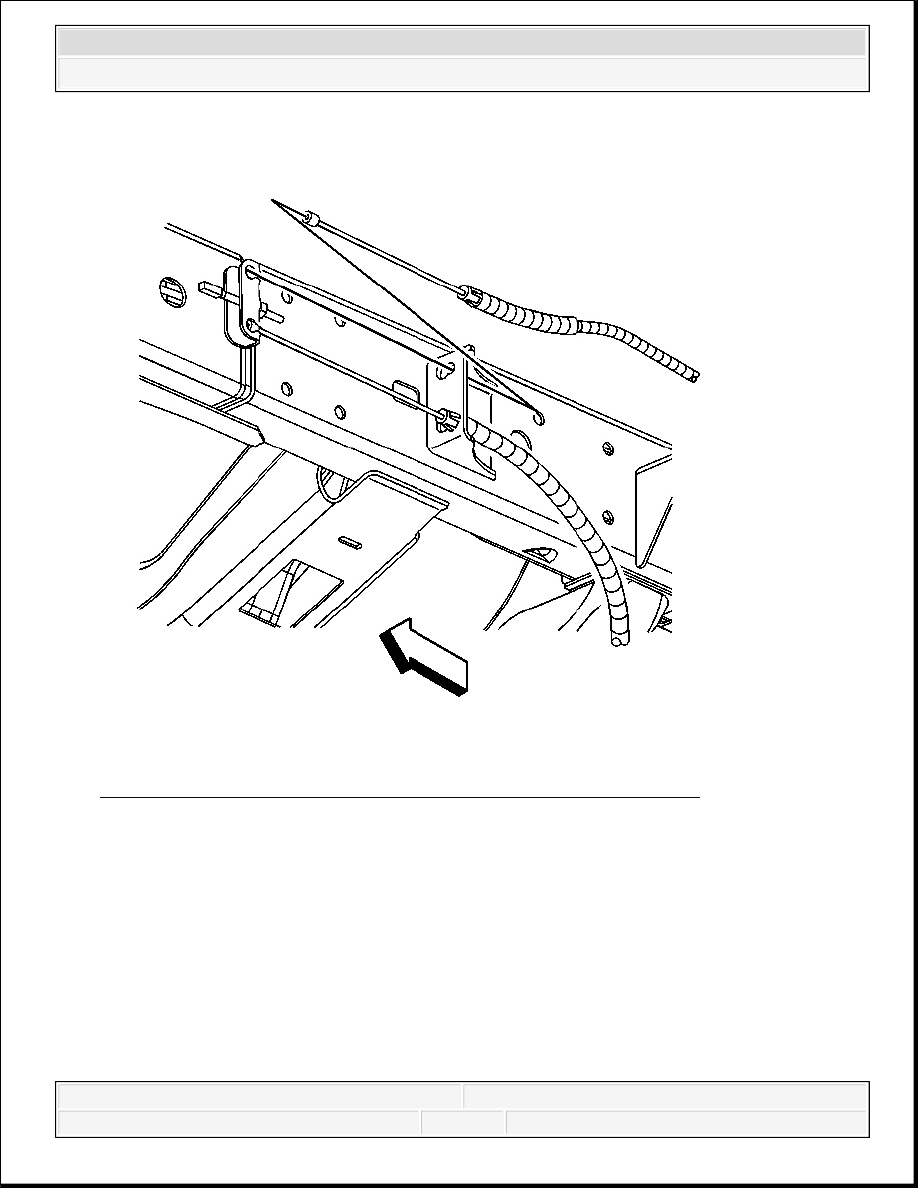

Fig. 41: Park Brake Cable At Frame Bracket Removal/Installation
Courtesy of GENERAL MOTORS CORP.

3. Relieve the tension from the park brake cable by pulling down on the park brake cable in

front of the equalizer and removing the left rear park brake cable from the equalizer bar.

4. Remove the park brake cable from the frame bracket.
