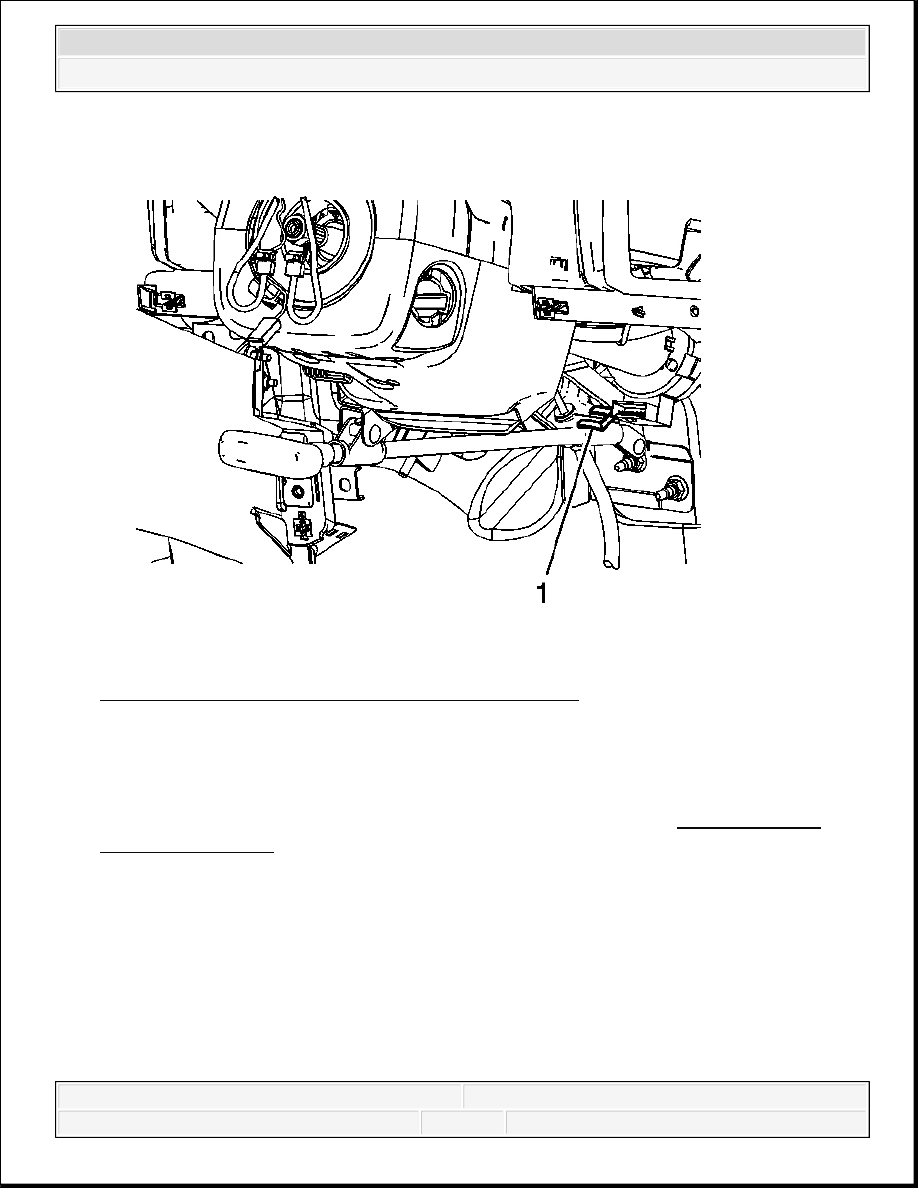

Fig. 30: Identifying Park Brake Cable Retaining Clip
Courtesy of GENERAL MOTORS CORP.

4. Remove the park brake cable retaining clip (1).

5. Remove the front park brake cable from the park brake lever.

6. Remove the driver and passenger side cowl side trim panels. Refer to Cowl Side Trim

Panel Replacement .



2007 Hummer H3

2007 BRAKES Park Brake - H3

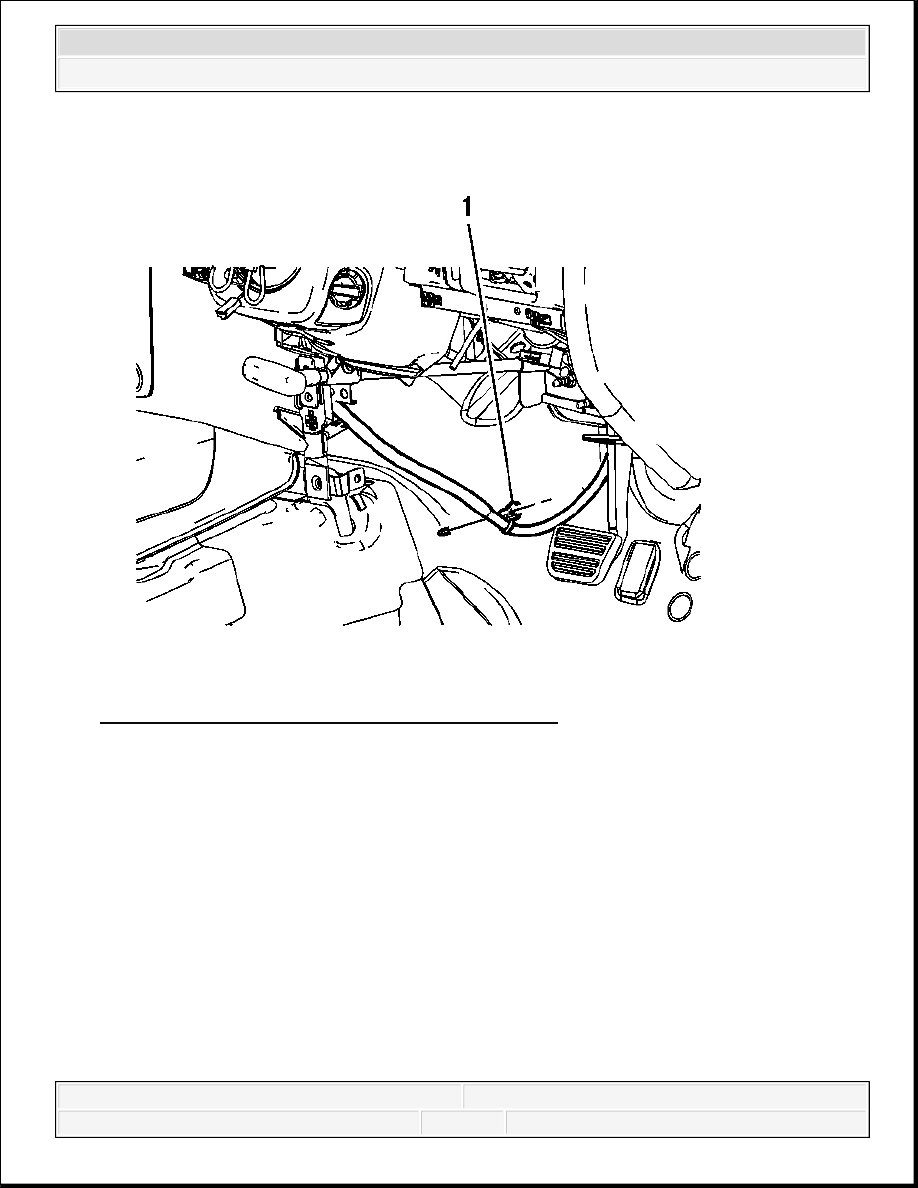

Fig. 31: View Of Front Park Brake Cable Retainer
Courtesy of GENERAL MOTORS CORP.

7. Carefully position the driver side floor carpet rearward to expose the front park brake

cable.

8. Release the front park brake cable retainer (1) from the stud on the driveline tunnel.



2007 Hummer H3

2007 BRAKES Park Brake - H3

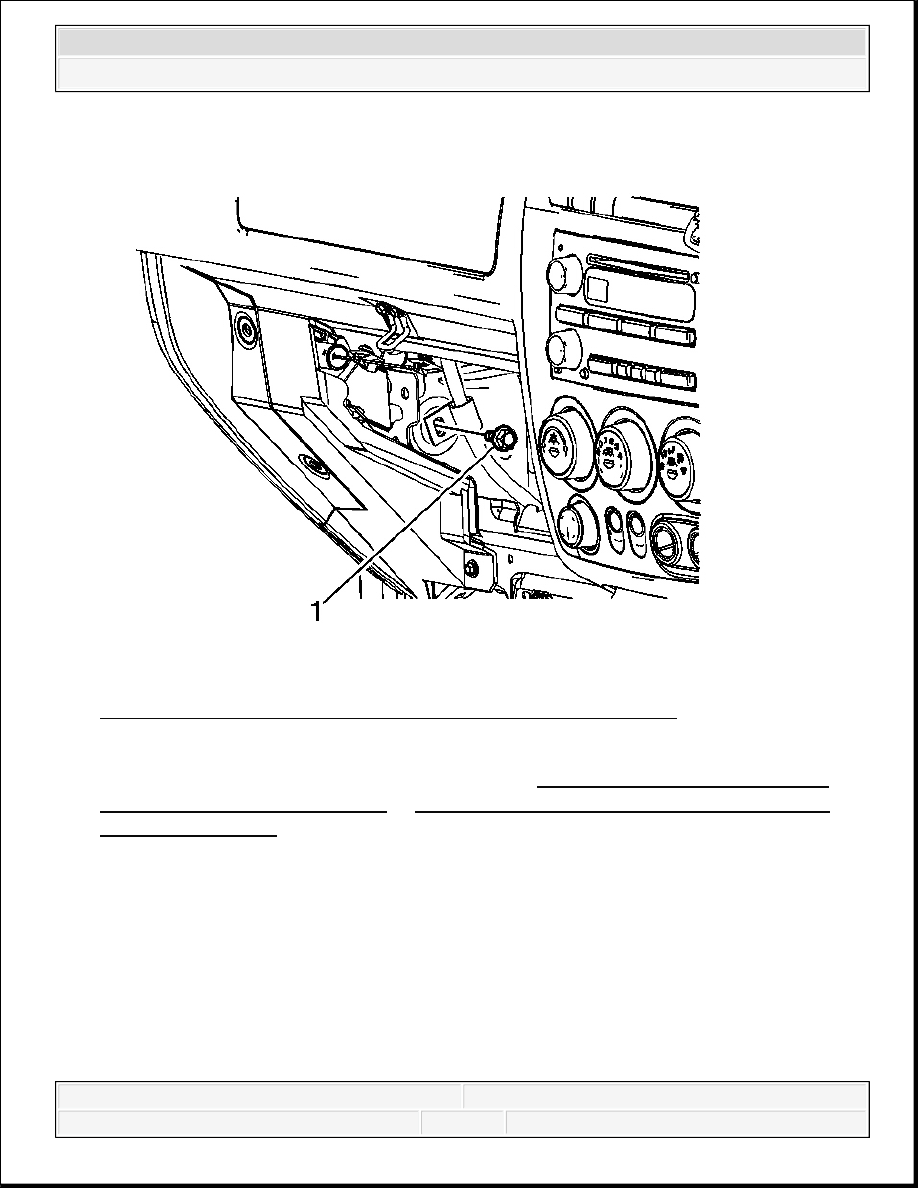

Fig. 32: Removing/Installing Front Park Brake Cable Cowl Bolt
Courtesy of GENERAL MOTORS CORP.

9. Remove the instrument panel compartment. Refer to Instrument Panel Compartment

Replacement (Left Hand Drive) or Instrument Panel Compartment Replacement
(Right Hand Drive) .

10. Remove the front park brake cable cowl bolt.

11. Reach through the instrument panel compartment opening and release the front park brake

cable from the retainers on the HVAC module.



2007 Hummer H3

2007 BRAKES Park Brake - H3

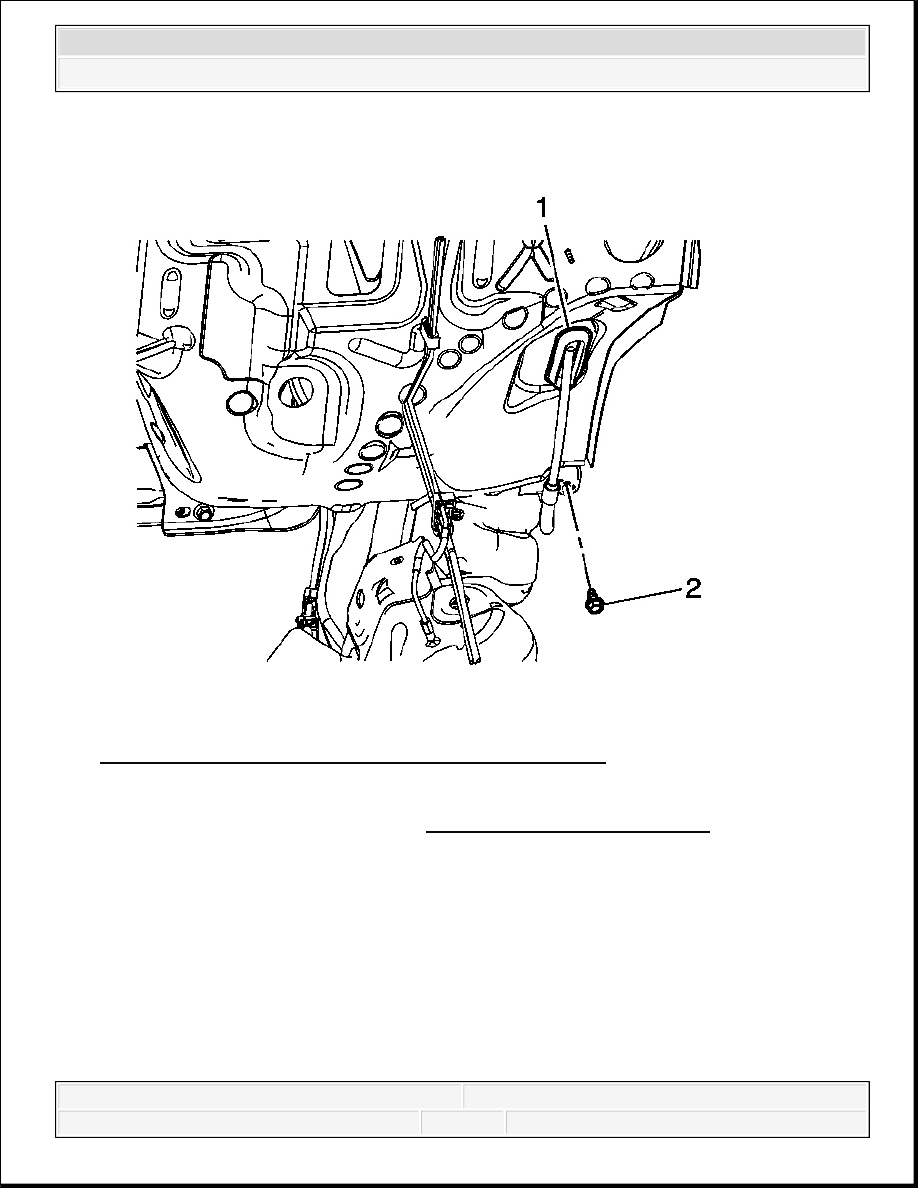

Fig. 33: Identifying Front Park Brake Cable Lower Bolt
Courtesy of GENERAL MOTORS CORP.

12. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

13. Remove the front park brake cable lower bolt (2).

14. Release the front park brake cable pass-through grommet (1).



2007 Hummer H3

2007 BRAKES Park Brake - H3
