Fig. 34: View Of Front Park Brake Cable Assembly
Courtesy of GENERAL MOTORS CORP.

15. Disconnect the rear park brake cables (3) from the equalizer.

16. Remove the front park brake cable conduit (1) from the cable mounting bracket.

17. Remove the front park brake cable assembly (2) from the vehicle.

Installation Procedure



2007 Hummer H3

2007 BRAKES Park Brake - H3

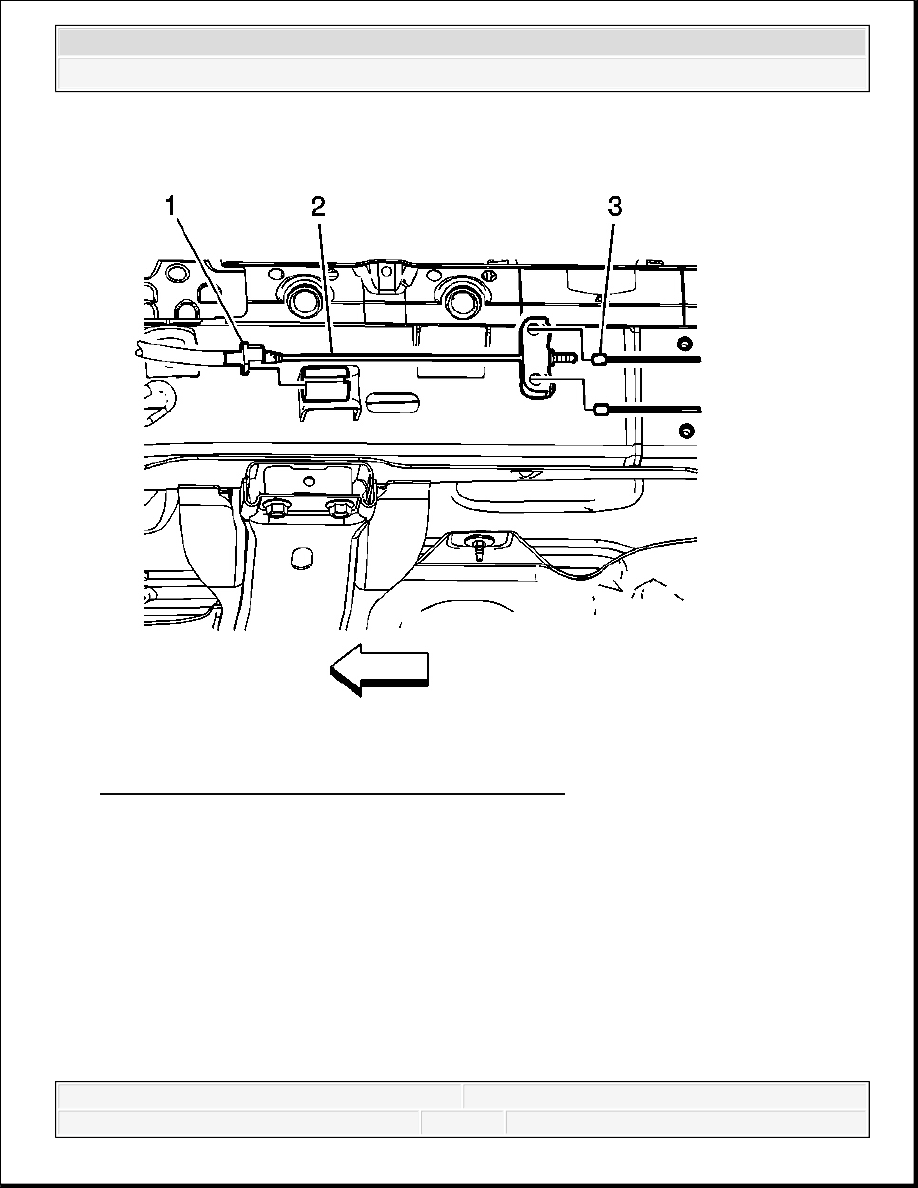

Fig. 35: front park brake cable assembly
Courtesy of GENERAL MOTORS CORP.

1. Install the front park brake cable assembly (2) to the vehicle.

2. Install the front park brake cable conduit (1) to the cable mounting bracket.

3. Connect the rear park brake cables (3) to the equalizer.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Park Brake - H3

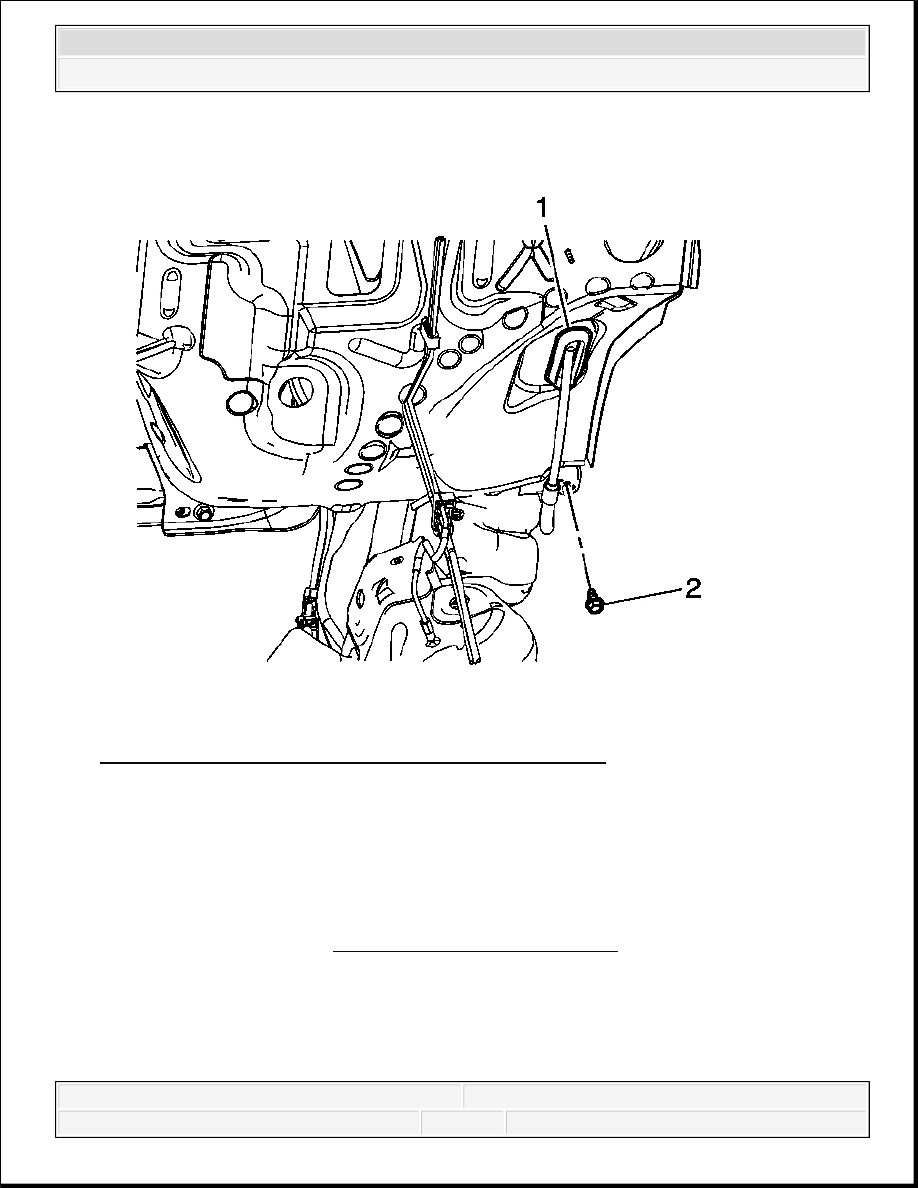

Fig. 36: Identifying Front Park Brake Cable Lower Bolt
Courtesy of GENERAL MOTORS CORP.

4. Install the front park brake cable lower bolt (2).

Tighten: Tighten the bolt to 20 N.m (15 lb ft).

5. Install the front park brake cable pass-through grommet (1).

6. Lower the vehicle. Refer to Lifting and Jacking the Vehicle .



2007 Hummer H3

2007 BRAKES Park Brake - H3

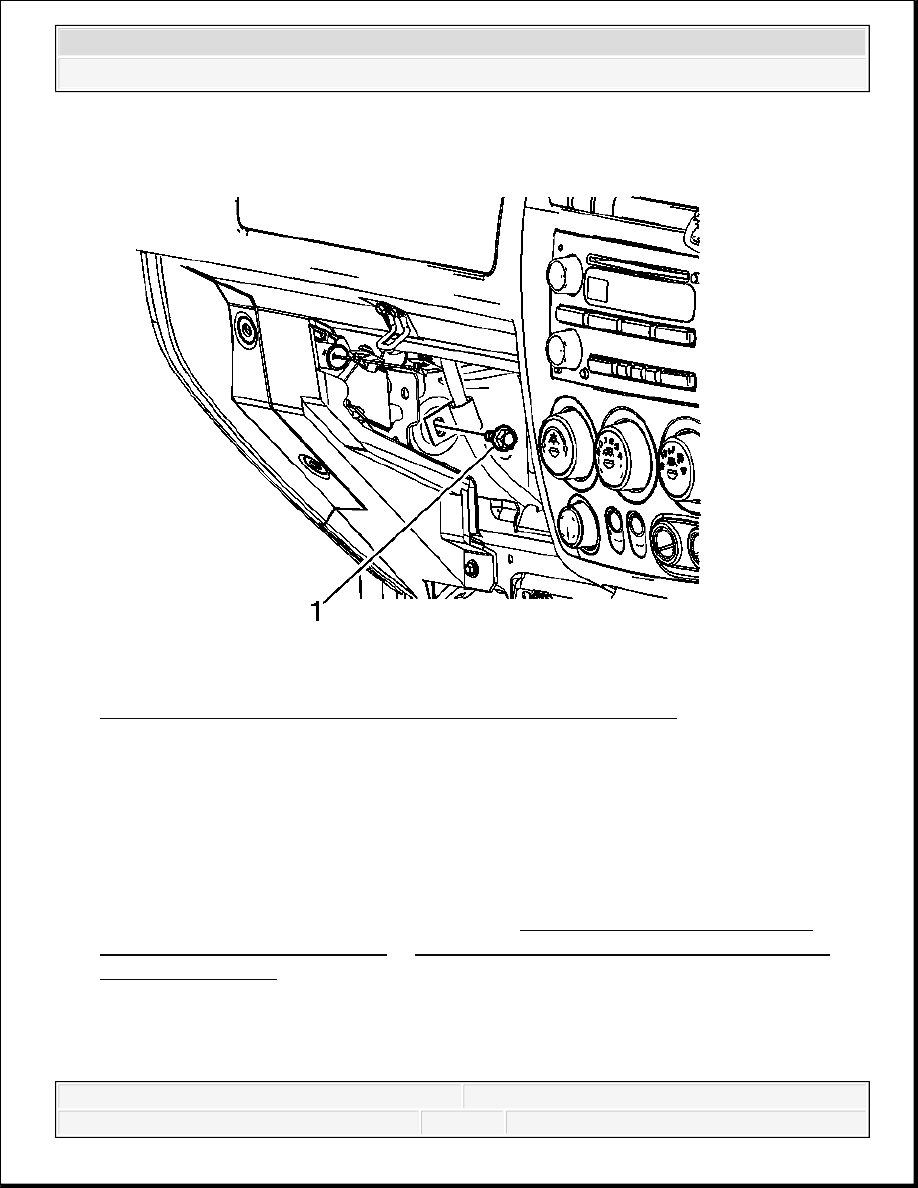

Fig. 37: Removing/Installing Front Park Brake Cable Cowl Bolt
Courtesy of GENERAL MOTORS CORP.

7. Install the front park brake cable cowl bolt.

Tighten: Tighten the bolt to 20 N.m (15 lb ft).

8. Reach through the instrument panel compartment opening and install the front park brake

cable to the retainers on the HVAC module.

9. Install the instrument panel compartment. Refer to Instrument Panel Compartment

Replacement (Left Hand Drive) or Instrument Panel Compartment Replacement
(Right Hand Drive) .
