Fig. 46: Park Brake Cable At Frame Bracket Removal/Installation
Courtesy of GENERAL MOTORS CORP.

3. Install the park brake cable to the frame bracket.

4. Connect the left rear park brake cable by pulling down on the park brake cable in front of

the equalizer and installing the left rear park brake cable to the equalizer bar.

5. Adjust the park brake brake. Refer to Park Brake Adjustment (LHD) or Park Brake

Adjustment (RHD).

PARKING BRAKE REAR CABLE REPLACEMENT - RIGHT SIDE

Removal Procedure



2007 Hummer H3

2007 BRAKES Park Brake - H3



1. Release the park brake.

2. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

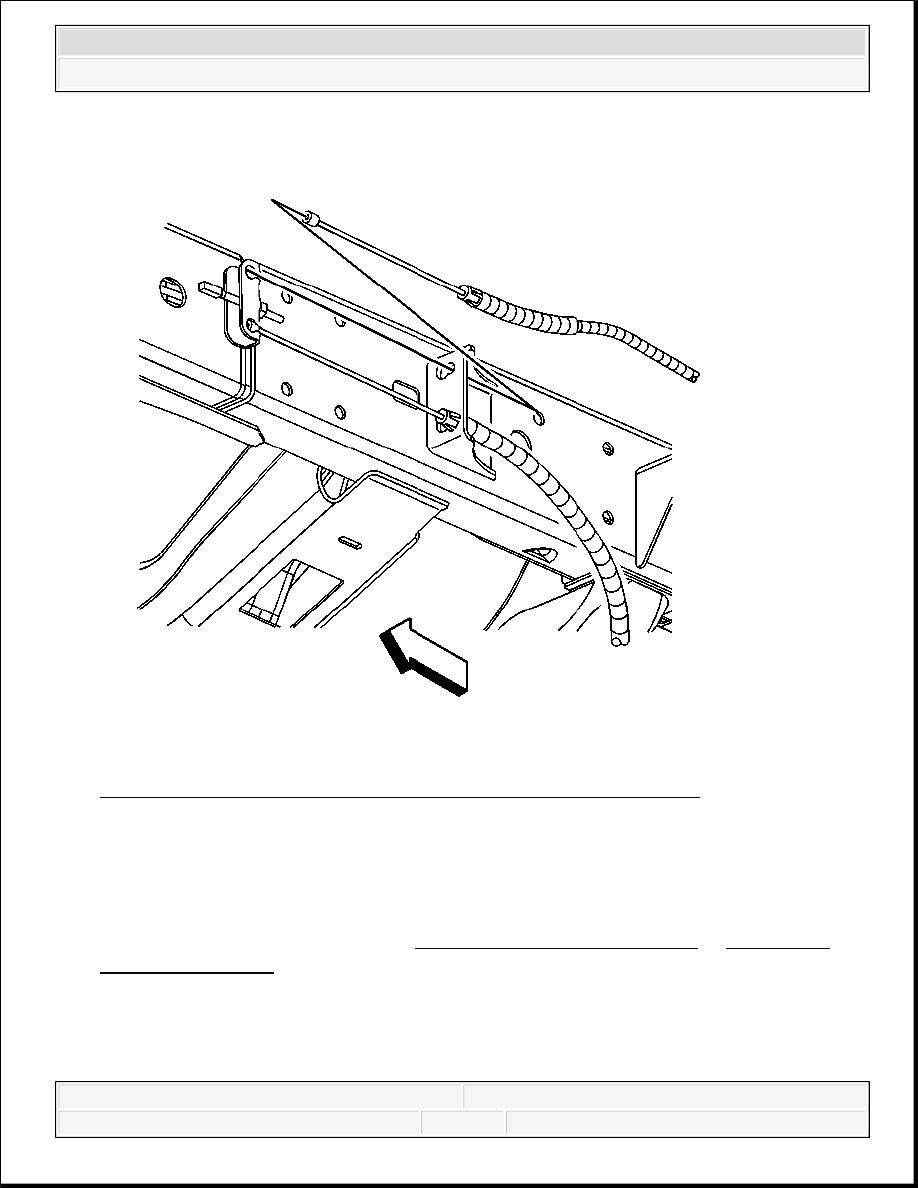

Fig. 47: View Of Park Brake Cable At Frame Bracket
Courtesy of GENERAL MOTORS CORP.

3. Relieve the tension from the park brake cable by pulling down on the park brake cable in

front of the equalizer and removing the right rear park brake cable from the equalizer bar.



2007 Hummer H3

2007 BRAKES Park Brake - H3



4. Remove the park brake cable from the frame bracket.

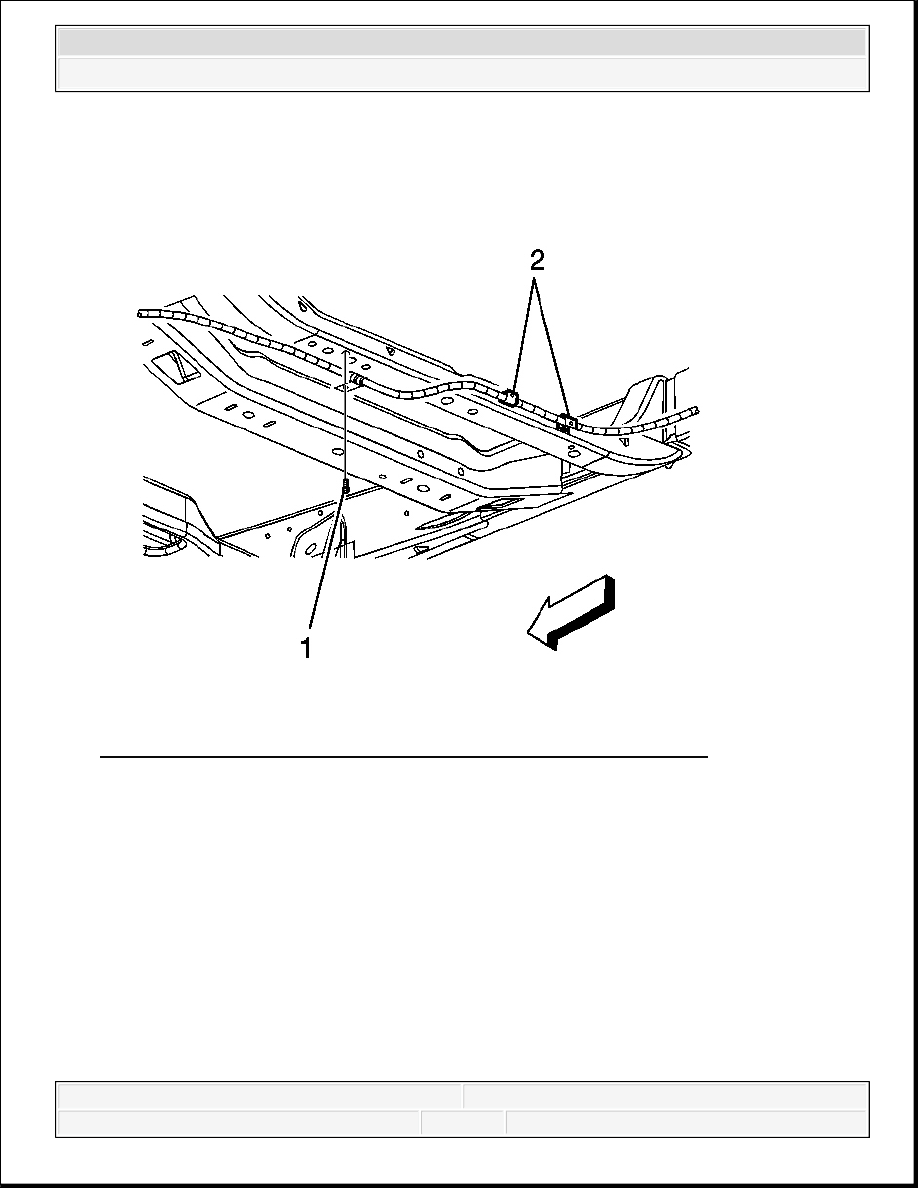

Fig. 48: Park Brake Cable At Frame Brackets Removal/Installation
Courtesy of GENERAL MOTORS CORP.

5. Remove the bolt (1) from the park brake cable clip.

6. Remove the park brake cable from the frame brackets (2).



2007 Hummer H3

2007 BRAKES Park Brake - H3



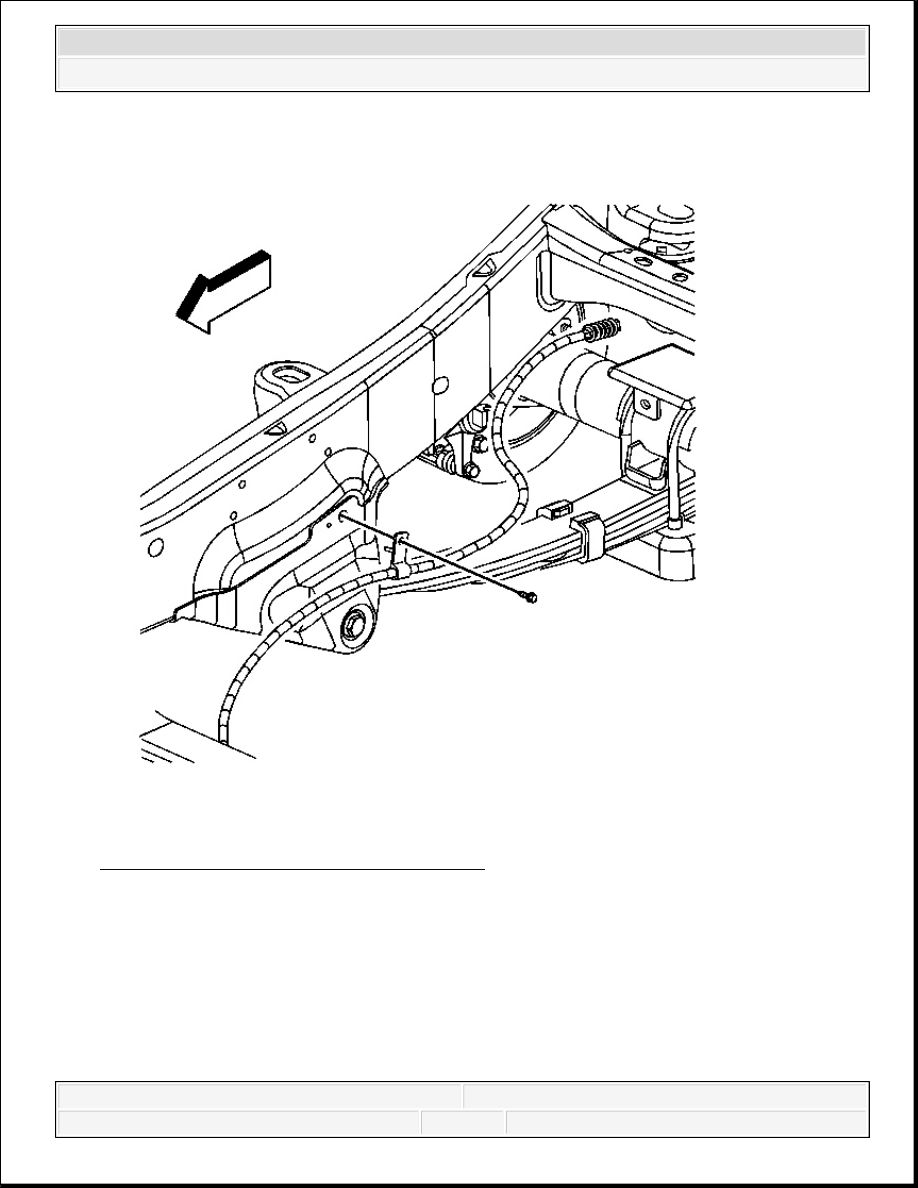

Fig. 49: Identifying Park Brake Cable Clip
Courtesy of GENERAL MOTORS CORP.

7. Remove the bolt from the park brake cable clip.
