313



Filtro de Aire



Limpiar la Bolsa de Polvo



●

Para el uso en invierno y en condiciones polvorientas, deberá

vaciar y limpiar la polsa de polvo

 todos los días.En caso de

caída  o  daños,  la  bolsa  de  polvo  deberá  ser  repuesta
oportunamente.

Revisar la Válvula de Drenaje





Advertencia!
- Limpie la válvula de drenaje periódicamente y
revise sus funciones.
-  El  agua  contenida  en  el  aire  que  ingresa  al
cilindro del motor puede causar daños al motor.



●

La válvula de drenaje

 está ubicada en la parte inferior de la

tubería de entrada de aire de la entrada del filtro de aire.

●

Revise a mano la desobstrucción de la válvula de drenaje, y

límpiela cuando sea necesario.





314



Filtro de Aire





Filtro de Aire de Baño de Aceite



Advertencia!
-  Los  vehículos  nuevos  en  fábrica  no  tiene  el
aceite de motor.
- Antes de la puesta en operación es necesario
echar  aceite  de  motor,  que  puede  ser  el  aceite
de motor usado.
-  Para  echar  aceite  de  motor,  el  volumen  de
aceite es de 5 L o el nivel de aceite es de 30 mm,
cantidad que no puede ser excedida.
- Cuando el aceite de motor no fluye fácilmente
al sacudir el cárter inferior, es necesario limpiar
el  cartucho  de  malla  de  acero  y  reemplazar  el
aceite de motor.
-  En  condiciones  de  uso  especialmente  duras,
se  deberá  revisar  el  flujo  del  aceite  de  motor
diariamente.En

condiciones

normales

de

trabajo, puede funcionar durante 80 a 150 horas
continuas.El cartucho de malla de acero puede
funcionar  a  largo  plazo,  sin  necesidad  de  ser
repuesto.
-  Cada  día  cuando  se  acaba  la  operación  del
vehículo, es necesario revisar si están flojos los
pernos  de  conexión  o  ganchos  entre  el  cárter
inferior  y  el  propio  filtro  de  aire,  apriételos
según se necesite.





315



Filtro de Aire



Filtro de Aire de Baño de Aceite

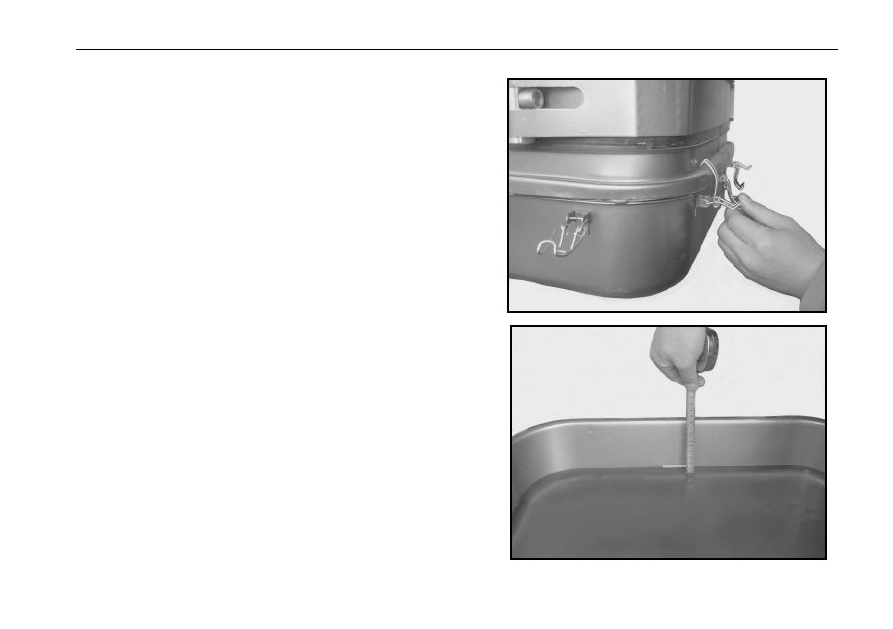

Pasos de Desmontar, Revisar y Limpiar



Abra  las  hebillas  de  resorte  de  bloqueo  de  las

carcasas superior e inferior.



●

Desmonte  el  cárter  inferior  y  eche  5  L  de  aceite  o

hasta un nivel de 30 mm.



316



Filtro de Aire

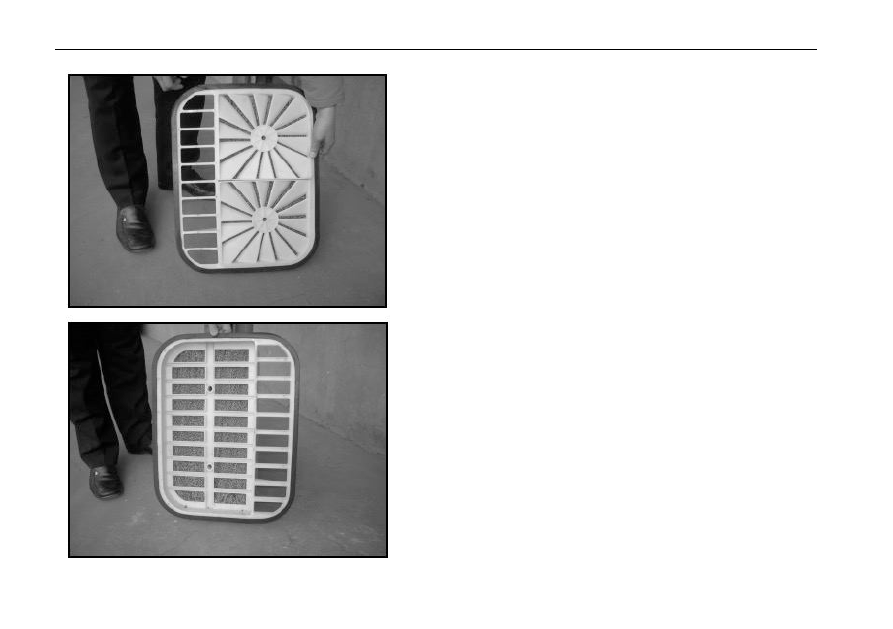

Limpie el conjunto de filtros inferior.

Limpie con diésel los álabes del ventilador y los cartuchos de filtro
hasta que no se vean lodos aceitosos en dichas partes.



●

Limpie  el  conjunto  de  filtros  superior  (de  la  misma  manera  del

conjunto de filtros inferior).



317



Filtro de Aire



●

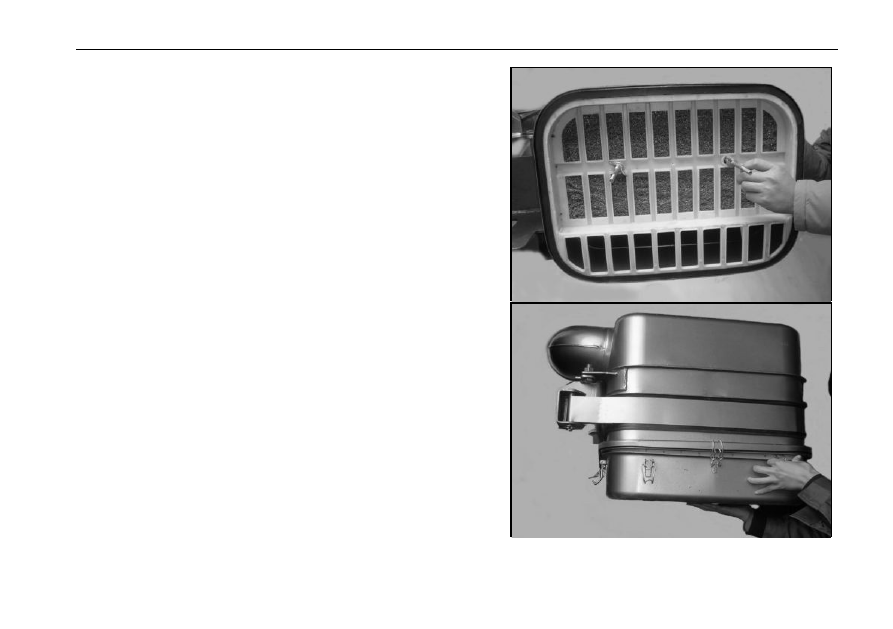

Monte el conjunto de filtros.

Antes de montar el cartucho de malla de acero ya limpiado,
asegúrese  de  que  se  haya  escurrido  el  diésel  en  el
cartucho.Monte  sucesivamente  el  filtro  superior  y  el  filtro
inferior, y por último apriete con anillos de goma, arandelas y
tuercas mariposa.



●

Monte  la  carcasa  inferior.Fije  con  hebillas  de  resorte

firmemente la carcasa inferior con aceite.



318



Sistema Eléctrico



Sistema Eléctrico

Precauciones:



Por razones de seguridad, se deberá desconectar la batería o
el  interrutpor  principal  de  la  batería  antes  de  empezar  la
reparación del sistema eléctrico.





Advertencia!
En  una  caja  de  batería  cerrada  se  generará
una  mezcla  de  hidrógeno  y  oxígeno.Al
desconectar  los  terminales  de  la  batería,  los
equipos

eléctricos

dispositivos

de

monitoreo  en  funcionamiento  producirán
chispas, y así se encenderá el gas.Entonces,
antes  de  desconectar  los  terminales  de  la
batería,  la  caja  de  batería  cerrada  deberá  ser
completamente  soplada  o  limpiada  con  aire
comprimido.



●  No  arranque  el  motor  a  menos  que  la  batería  esté
firmemente conectada.
●  No  desconecte  la  batería  durante  el  funcionamiento  del
motor.
● Conecte la batería y cárguela al menos parcialmente para
poder arrancar por remolque, véase "Remolcar y Arrancar por
Remolque".
● No se puede usar el cargador para arrancar con pinzas el
vehículo.
●  Desconecte  los  terminales  positivo  y  negativo  antes  de
cargar la batería.

Orden de desconexión: primero el terminal negativo y luego
el positivo.
Orden de conexión: primero el terminal positivo y luego el
negativo.
● Si el vehículo no se usa por períodos prolongados, cargue
la batería cada cuatro semanas.
●  Asegúrese  de  que  la  tensión  se  mida  sólo  con  los
dispositivos de medición correctos.
●  Evite  el  cortocircuito,  y  la  resistencia  de  entrada  del
equipo de medición deberá ser de 10 MΩ como mínimo.
● Antes de desconectar y conectar la clavija de la ECU, se
deberá apagar el interruptor de encendido.
● Las clavijas o enchufes con herrumbres obvias o grietas
visibles deberán reemplazarse.
● Al lavar el vehículo:
Proteja el enchufe, el motor de arranque y el generador del
humedecimiento (salpicaduras de agua), y los enchufes del
vehículo  remolcador  y  del  remolque  no  deberán  limpiarse
con  agua  o  aparato  mecánico.Deberá  usarse  el  aire
comprimido  de  aproximadamente  0,6  a  0,8  MPa  para  la
limpieza.
En el proceso de limpieza, el interruptor de llave y el circuito
de iluminación deberán estar apagados.
●  Cuando  el  vehículo  está  equipado  con  alternador  o
enchufe trifásico de corriente alterna de 400 V (por ejemplo
el camión refrigerado),
no podrá limpiarse con aire comprimido a menos que el
motor y todas las alimentaciones externas estén apagados.



319



Sistema Eléctrico


● Durante el trabajo de soldadura
-    Desconecte  la  batería  y  conecte  los  cables  positivo  y
negativo desconectados.
-    No  use  otras  fuentes  de  alimentación  excepto  la  de
corriente continua.Verifique si es correcta la polaridad de los
polos eléctricos.
-    Encienda el interruptor mecánico de control principal de la
batería.
-    Los  terminales  del  interruptor  electromagnético  no
deberán  estar  conectados  a  la  batería,  desconecte  estos
cables o desmóntelos, y conéctelos juntos.
-    Acerque en la medida de lo posible el cable de tierra del
equipo  de  soldadura  a  la  zona  de  soldadura,  y  haga  la
conexión a tierra en donde haya buena conductividad.
-    El cable del equipo de soldadura no deberá colocarse en
paralelo al cable del vehículo.
-    Las  piezas  a  soldar  deberán  tener  un  buen  contacto,  y
asegure  una  buena  conductividad,  por  ejemplo,  apriete  las
piezas a soldar juntos con la hebilla negativa del equipo de
soldadura.
●  La  caja  de  batería  del  camión  de  carga,  el  camión  de
volteo y el camión mezclador de cemento tendrá reservados
los  conectores  de  alimentación  para  instalar  las  luces  de
posición, y la potencia de un lado deberá ser menos de 100
W.





Advertencia!



Los  usuarios  no  deberán  agregar  equipos
eléctricos  o  cambiar  circuitos  eléctricos  del
vehículo  a  voluntad,  de  lo  contrario,  el
sistema  eléctrico  podrá  tener  fallas,  y  así
resultará en graves consecuencias.





320



Iluminación





Iluminación

Cambiar Bombillas

Antes de cambiar la bombilla, apague los equipos eléctricos con
fallas.

No toque el vidrio de la bombilla con dedos desnudos.

Al  instalar  la  bombilla  nueva,  asegúrese  de  que  las  bombillas
nueva y vieja tiene la misma etiqueta de identificación en la parte
inferior.



Faros Delanteros

Después de cambiar las luces de carretera y de cruce, se deberá
revisar la configuración de los faros delanteros.





Advertencia!

No  toque  el  vidrio  de  la  bombilla  con  dedos
desnudos!





321



Iluminación

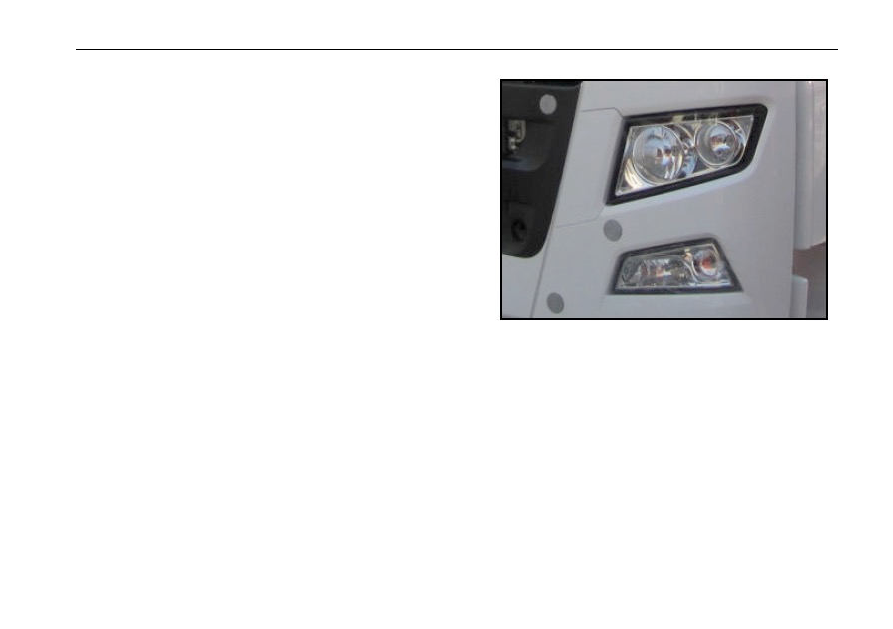

Causas del Empañamiento del Faro

Los  faros  encendidos  generarán  mucho  calor,  que  deberá  ser
disipado a través de los agujeros de ventilación, mientras el aire
húmedo  del  exterior  también  entrará  fácilmente  en  los  faros  a
través de los mismos agujeros, y en este proceso de intercambio
entre  el  aire  caliente  y  el  aire  frío  se  producirá  la  niebla.Este
fenómeno  generalmente  tiene  lugar  en  invierno,  temporada  de
lluvias o regiones de clima húmedo.

En tal situación, si la niebla desaparece automáticamente en 45
minutos  después  del  encendido  del  faro,  esto  deberá
considerarse normal.



322

323



Limpieza y Mantenimiento del Vehículo



Limpieza y Mantenimiento del Vehículo

El  mantenimiento  profesional  periódico  puede  desempeñar
el papel de mantener el valor de su vehículo.

Lavar el Vehículo





Advertencia!
Si  el  vehículo  está  equipado  con  el  sistema
eléctrico  de  alta  tensión  (la  tensión  de
servicio  del  sistema  es  mayor  que  24  V),se
deberá  apagar  el  motor  antes  de  lavar  el
vehículo.



●

Sólo  lave  el  vehículo  en  lugares  bien  equipados,  y  tome

medidas para evitar contaminación ambiental.

●

En  las  primeras  semanas,  los  vehículos  nuevos  o  recién

pintados  deberán  lavarse  frecuentemente,  pero  sólo  con
agua limpia. Los limpiadores a vapor están prohibidos en la
primeras seis semanas.

●

Siempre  lave  bien  la  esponja  usada  para  limpiar  el

vehículo.

●

No exponga el vehículo al sol al lavarlo.

●

Limpie las ruedas y las tapas de rueda con cepillos y agua

limpia.
●  Elija  el  solvente  de  limpmieza  o  el  agente  limpiador
especial  de  acuerdo  con  el  nivel  de  sueciedad  al  lavar  las
ruedas de aleación.

●

No  rocíe  agua  en  el  equipo  que  está  a  temperatura  de

funcionamiento.

●

No moje el alternador y el motor de arranque.

●

En caso de usar el limpiador a vapor, cumpla estrictamente

con  los  requisitos  de  operación  del  fabricante,  y  mantenga
una  distancia  mínima  de  30  cm  entre  la  boquilla  y  la
superficie de pintura.





Advertencia!

Al  usar  el  limpiador  a  vapor,  no  rocíe  agua
directamente en el nudillo de dirección.



●  Después  de  lavar  el  vehículo  con  limpiador  a  vapor  o
detergente  de  aceite,  se  deberá  aplicar  lubricante  al
vehículo.

●

El  vehículo  deberá  lavarse  con  mayor  frecuencia  en

invierno.

●

No rocíe pintura sobre la tubería de freno, ni la trate con

gasolina,  benceno  o  aceite  mineral  de  petróleo.Al  rociar  y
lubricar, tenga cuidado de evitar el contacto de la manguera
de freno con lo rociado o la grasa lubricante.

324


Limpieza y Mantenimiento del Vehículo




Mantenimiento de la Pintura

●

Los  pequeños  daños  de  pintura  deberán  repararse

inmediatamente.

●

Aplique  oportunamente  protección  anticorrosiva  sobre  la

superficie de pintura.

Espejo Retrovisor

●

Limpie la superficie del espejo sucio con el limpiavidrios.

Limpiar el Interior de la Cabina

●  Limpie  el  volante,  la  palanca  de  cambios,  los  embellecedores
interiores  sucios  y  las  alfombrillas  con  agua  tibia  y  agente
limpiador.No utilice detergente.

●

El alcohol es aplicable para eliminar las manchas de aceite (no

se puede usar gasolina).

●

A  una  temperatura  por  debajo  de  30

,  utilice  un  agente

limpiador suave para lavar las cortinas.

●

Lave los cinturones de seguridad con agua tibia y jabón, y no

use detergentes químicos.

●

En caso de tiempos con escarcha, trate el sello de las ventanas

y  puertas  con  el  talco  en  polvo  para  evitar  que  las  ventanas  y
puertas estén congeladas junto con las tiras de sello.

Limpieza y Mantenimiento de Asientos y Litera

●  Limpie  los  elementos  de  plástico  con  trapos  mojados  (por
ejemplo,  correas,  soportes  y  palancas),  si  están  muy  sucios,  se
pueden usar solventes de limpieza (por ejemplo, detergentes).

●

Limpie  los  embellecedores  interiores  y  los  cojines  de  asiento

con  un  paño  específico  mojado,  y  la  espuma  seca  y  el  cepillo
suave también son aplicables.

325



Limpieza y Mantenimiento del Vehículo

Tabla de Sustancias Contaminantes

Las  sustancias  enumeradas  en  la  tabla  se  pueden  comprar  en  las  tiendas  químicas  o  especializadas.No  derrame  estas
sustancias sobre la superficie del material. Todos los tratamientos abajo se basan en la experiencia.Se puede probar cada
una de las sustancias en un lugar más escondido primero, y no asumiremos ninguna responsabilidad por ningún daño.

Sustancias Contaminantes Solubles en Agua

Tipo de la sustancia contaminante

Agente limpiador

Métodos de tratamiento

Manchas

de

sangre,

huevos,

excrementos y manchas de orina

Agua  fría,  champú,  solvente  de
espuma para alfombrillas

Aplique  el  agente  sobre  el  paño  de
algodón  suave  hasta  que  la  sustancia
contaminante  comience  a  disolverse.  No
frote con fuerza, de lo contrario, cambiará
la superficie, si es necesario, frote desde
el  exterior  hacia  el  centro,  y  luego
enjuague con agua limpia.

Sustancias  grasientas,  vómitos,  café
con

crema,

chocolate

caliente,

pintalabios,

leche

de

mayonesa,

helado, condimentos

Agua  tibia,  champú,  espuma  líquida
para

alfombrillas,

benceno,

detergente

Lo mismo de arriba

Alcohol  normal,  cerveza,  bebida  de
espuma,  jugo,  limonada,  licor,  fruta  o
aguardiente, solución de azúcar

Agua tibia, champú, solventes como
benceno,  solventes  de  metilación  y
detergentes, que solo podrán usarse
después

del

secado

de

las

sustancias contaminantes

Lo mismo de arriba

326



Limpieza y Mantenimiento del Vehículo

Sustancias Contaminantes Insolubles en Agua

Tipo de la sustancia

contaminante

Agente limpiador

Métodos de tratamiento

Mantequilla,

cera

de

pulir,

pigmento

(de

color

vivo),

grasa,barniz,

resina,

carbono,

esmalte  de  uñas,  aceite,  pintura,
hollín, alquitrán

Agente limpiador, detergente, champú

A)  Aplique  el  agente  sobre  el  paño  de
algodón  suave  hasta  que  la  sustancia
contaminante comience a disolverse. No
frote  con  fuerza,  de  lo  contrario,
cambiará  la  superficie.  Si  es  necesario,
frote desde el exterior hacia el centro, y
luego enjuague con agua limpia.

Parafina,  cera  de  estearina,  por
ejemplo la vela

Benceno, raspado tanto como sea posible

Lo mismo de arriba

Chicle

Aerosol de congelación

Aerosol, derribarlo en trizas con objetos
duros (martillo)

Herrumbres

Solución de fluoruro de sodio al 15%, una
cucharada para cada 100 ml de agua

Se utiliza según la instrucción A)

327












328



















Capítulo V Parámetros Técnicos


























Content      ..     19      20      21      22     ..
