SINOTRUK Manual de Conductor para camiones (2017) - 17





249



Retardador







•

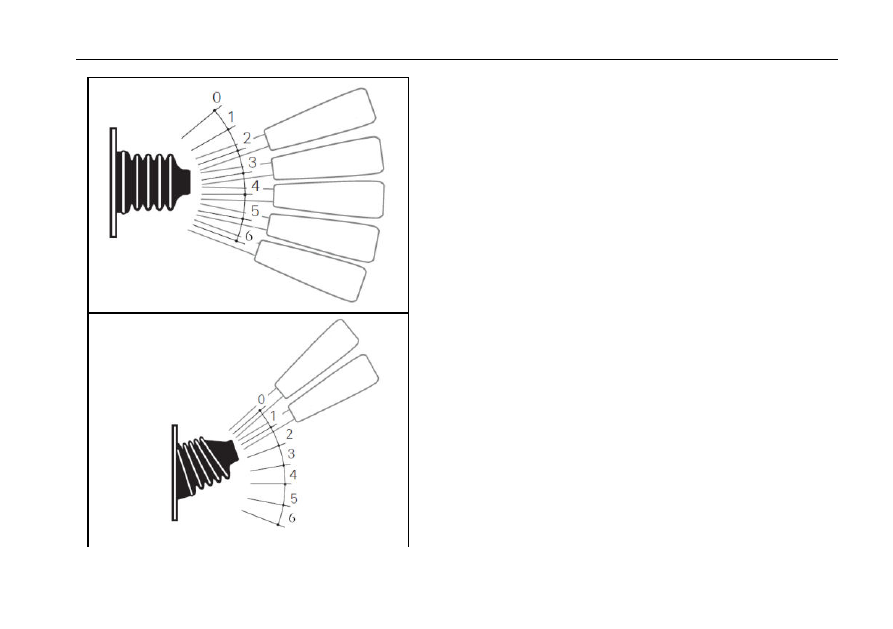

Marcha 2-6

La marcha 2-6 establece un par de frenado fijo diferente, de
la marcha 2 a 6 la fuerza de frenado aumenta por orden.

Activar la marcha 2-6

Coloque la palanca del retardador a la marcha 2-6 requerida.

Desactivar la marcha 2-6

Mueva la palanca del retardador a la marcha 0 ó 1 (función
de velocidad constante cuesta abajo).
Si la fuerza de frenado requerida por el vehículo es mayor
que la fuerza de frenado máxima del retardador, use
simultáneamente el freno de escape del motor y el freno de
servicio.




250



Retardador



Arrancar el vehículo a baja temperatura

Vehículos equipados con transmisión ZF-Ecosplit





Temperatura de la

transmisión *

Por encima de -20 ° C

-20 ° C a -40 ° C

Tipo y grado de

lubricante

Ver "Mantenimiento de la transmisión"

Arrancar el motor

Permitido

Permitido

Precauciones al

arrancar el motor

Todas las funciones de la transmisión
se pueden usar normalmente.

- Debe precalentar el motor al menos 15 minutos a una
velocidad de aproximadamente 1500 rpm.
- Coloque la transmisión en la marcha neutral.
- Puede aplicar la manera de precalentamiento externo y
usar el aire caliente, pero la temperatura de transmisión
no debe exceder 110

- No caliente las piezas mecánicas, la ECU EST54 ni el
intercambiador de calor.

Restricciones

El tiempo de cambio puede ser más
largo

Se requiere el precalentamiento


* La temperatura de la transmisión puede desviarse de la temperatura externa.

251



  Sistema de control del embrague



Embrague
Operación del embrague

1. Al operar el embrague, presione el pedal del embrague hasta el fondo.
2. En el arranque la velocidad del motor debe ser lo más baja posible para que el vehículo arranque sin apagarse, después
de soltar el pedal del embrague pise el acelerador para aumentar la velocidad del motor y acelerar el vehículo, luego
aumente la marcha.
3. Al soltar el pedal de embrague en el arranque (bajo la premisa de asegurar un arranque suave), enganche el embrague
tan pronto como sea posible, y no adopte la forma de medio embrague durante larga duranción para mover el vehículo.
4. Cuando el vehículo lleva carga grande y arranca en la rampa de gran pendiente o en el camino de malas condiciones de
adherencia, a veces necesita arrancar varias veces seguidas, cuando dentro de 1 minuto el tiempo acumulativo de fricción
del embrague (pedal del embrague en estado semiabierto) alcanza los 10 segundos , debe detener la operación del
embrague durante 5 minutos, sin que el motor se apague durante este lapso de tiempo.
5. Si la placa de fricción huele a quemaduras durante el arranque del vehículo y el arranque no es exitoso, o que el embrague
se desliza después del arranque, pare el embrague durante 15 minutos, y durante este lapso de tiempo el motor no se
apaga.
6. Al colgar a la marcha en estado caliente del vehículo se escucha un sonido de golpeo de los engranajes, pise el pedal del
embrague un poco más de tiempo para luego colgar a la marcha y comenzar el vehículo.




Advertencia:
Para proteger el embrague, el vehículo debe arrancar a la 1ra marcha en estado de carga plena en
carretera plana, en una rampa o en un camino de malas condiciones.



252



Bloqueo diferencial



Bloqueo diferencial

Bloqueo diferencial - bloqueo diferencial entre ruedas del eje
trasero
Antes de ingresar al camino malo o fangoso, para evitar el
deslizamiento de un neumático lateral del eje trasero, se
puede usar el bloqueo diferencial por un corto periodo de
tiempo. Al enganchar el bloqueo diferencial, el vehículo debe
estar en reposo o marchando recto lentamente.



¡Advertencia!
- Cuando se usa el bloqueo diferencial, la
función de ajuste del sistema de frenos
antibloqueo de la rueda se retrasará por un
período de tiempo. La rueda puede
bloquearse durante un tiempo corto antes
del ajuste por parte del sistema de frenos
antibloqueo de la rueda. La capacidad de
dirección y la estabilidad direccional se ven
limitadas.
- Cuando el bloqueo diferencial tiene efecto,
la capacidad de dirección del vehículo se ve
afectada. Debido a que no existe la función
diferencial entre las ruedas izquierda y
derecha en el mismo eje, entonces el
vehículo no puede marchar en la curva de
una carretera sólida. Cuando el vehículo se
aproxima a una carretera sólida, el bloqueo
diferencial debe liberarse inmediatamente.





253



Bloqueo diferencial





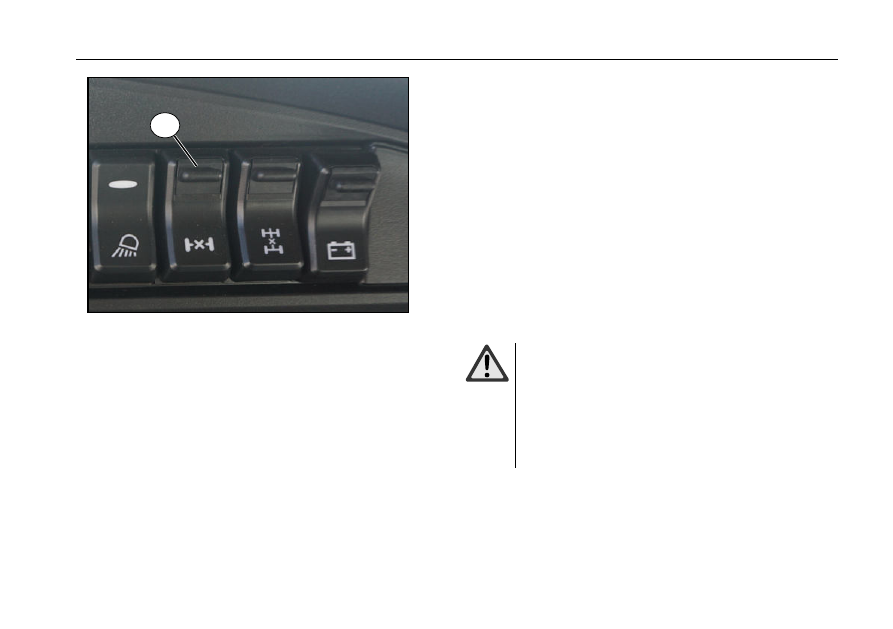

Acoplamiento del bloqueo diferencial entre ruedas -
vehículos 4 x 2, 6 x 2



•

Suelte el pedal del acelerador (desacelerar).

•

Presione la parte inferior del interruptor de bloqueo

diferencial entre ruedas

Se acopla el bloqueo diferencial entre ruedas del eje trasero.
La luz indicadora del bloqueo diferencial entre ruedas se
ilumina.

•

Pise con cuidado el pedal del acelerador y luego acelere

lentamente.

Desacoplamiento del bloqueo diferencial

•

Suelte el acelerador y presione el embrague.

•

Presione la parte superior del interruptor de bloqueo

diferencial entre ruedas

Cuando se desacopla el bloqueo diferencial entre ruedas, la
luz indicadora de bloqueo diferencial entre ruedas en el
cuadro de instrumentos se apaga.



¡Advertencia!
- Sólo acople el bloqueo diferencial cuando el
vehículo esté parado o viajando recto a baja
velocidad (equivalente a la velocidad de marcha
humana).
- Cuando se enciende la luz indicadora de
bloqueo diferencial entre ruedas, el vehículo no
puede girar y ni viajar a alta velocidad.



254



Bloqueo diferencial



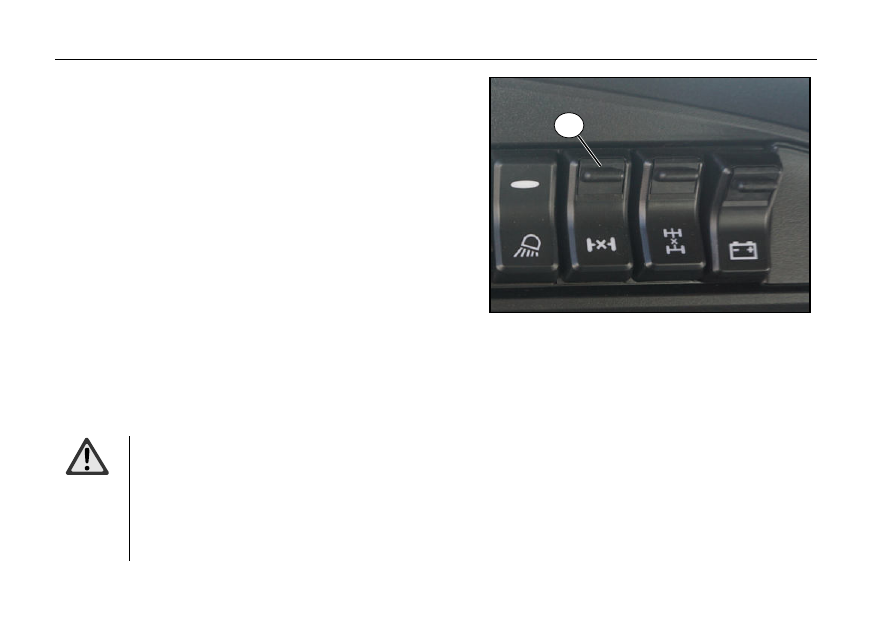

Bloqueo diferencial entre ruedas - vehículos 6×4, 6×6 y
8×4, etc

Principio de operación para acoplar el bloqueo diferencial:
Primero acople el bloqueo diferencial entre ejes, y luego el
bloqueo diferencial entre ruedas.

•

Acople el bloqueo diferencial entre ejes (consulte la

operación específica de acoplamiento de bloqueo diferencial
entre ejes).

•

Suelte el pedal del acelerador (desacelerar).

•

Presione la parte inferior del interruptor de bloqueo

diferencial entre ruedas

Se acopla el bloqueo diferencial entre ruedas del eje trasero.
La luz indicadora del bloqueo diferencial entre ruedas se
ilumina.

•

Pise con cuidado el pedal del acelerador y luego acelere

lentamente.

  Desacoplamiento del bloqueo diferencial

•

Suelte el acelerador y presione el embrague.

•

Presione la parte superior del interruptor de bloqueo

diferencial entre ruedas

Cuando se desacopla el bloqueo diferencial entre ruedas, la
luz indicadora de bloqueo diferencial entre ruedas en el
cuadro de instrumentos se apaga.





¡Advertencia!
- Sólo acople el bloqueo diferencial cuando
el vehículo esté parado o viajando recto a
baja velocidad (equivalente a la velocidad de
marcha humana).
- Cuando se enciende la luz indicadora de
bloqueo diferencial entre ruedas, el vehículo
no puede girar y ni viajar a alta velocidad.

255



Bloqueo diferencial





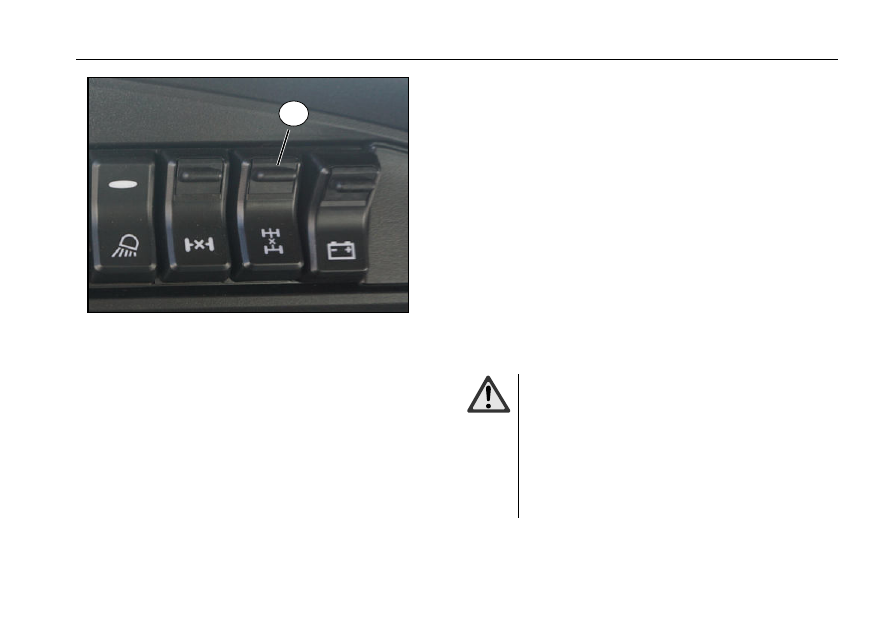

Bloqueo diferencial entre ejes
  Bloqueo diferencial entre ejes

  Bloqueo diferencial entre ejes: bloqueo diferencial entre
ejes usado para bloquear entre el primer y segundo eje de
accionamiento.

  Acoplamiento de bloqueo diferencial entre ejes

•

Suelte el pedal del acelerador (desacelerar).

•

Presione la parte inferior del interruptor de bloqueo

diferencial entre ejes

Después del acoplamiento de bloqueo diferencial entre ejes,
la luz indicadora de bloqueo diferencial entre ejes en el
cuadro de instrumentos se ilumina.

  Desacoplamiento del bloqueo diferencial

•

Suelte el acelerador y presione el embrague.

•

Presione la parte inferior del interruptor de bloqueo

diferencial entre ejes

Cuando se desacopla el bloqueo diferencial entre ejes, la luz
indicadora de bloqueo diferencial entre ejes en el cuadro de
instrumentos se apaga.





¡Advertencia!
- Sólo acople el bloqueo diferencial cuando el
vehículo esté parado o viajando recto a baja
velocidad (equivalente a la velocidad de
marcha humana).
- Cuando se enciende la luz indicadora de
bloqueo diferencial entre ejes, el vehículo no
puede girar y ni viajar a alta velocidad.



256



Suspensión de aire



Suspensión de aire



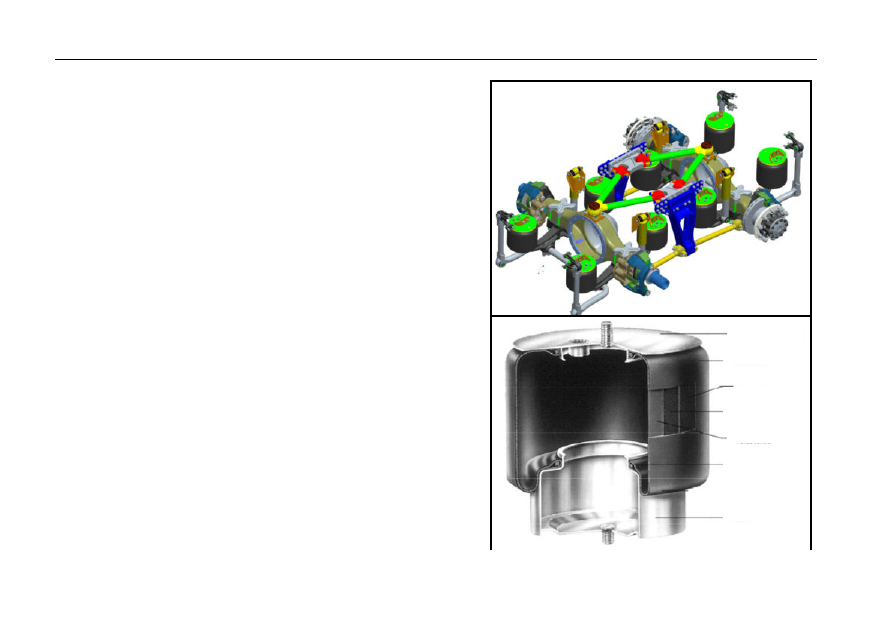

Descripción general del sistema de suspensión de aire

El airbag de la suspensión de aire está lleno de aire
comprimido, el sistema de control controla el inflado y
desinflado del airbag para lograr el ajuste de carga y altura
del vehículo.

Características estructurales de la suspensión de aire:



Características de función de la suspensión de aire:
-  Altura  ajustable  para  facilitar  el  remolque  y  manejo  de
carga;
-  Para  los  modelos  configurados  con  eje  de  elevación,  en
condiciones de carga ligera y sin carga, puede elevar el eje
de elevación;
- Puede monitorear en tiempo real la carga de cada eje.








Placa superior
con borde cónico

Caucho exterior

Segunda capa
de tela

Primera capa de
tela

Caucho interior

Borde con
núcleo de
alambre

Pistón

257



Suspensión de aire





Suspensión de aire de control electrónico (ECAS)

La suspensión de aire de control electrónico es el sistema de
suspensión que logra el ajuste de la altura de la suspensión,
elevar o bajar el eje de elevación, transferencia de carga y
otras  funciones  mediante  el  control  remoto  o  el  interruptor
basculante del panel de instrumentos.



258



Suspensión de aire



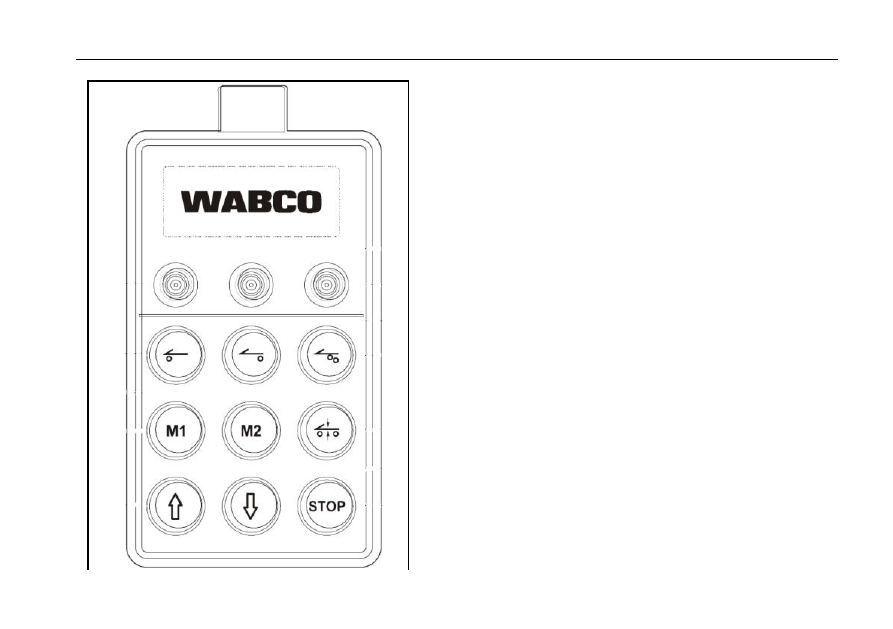

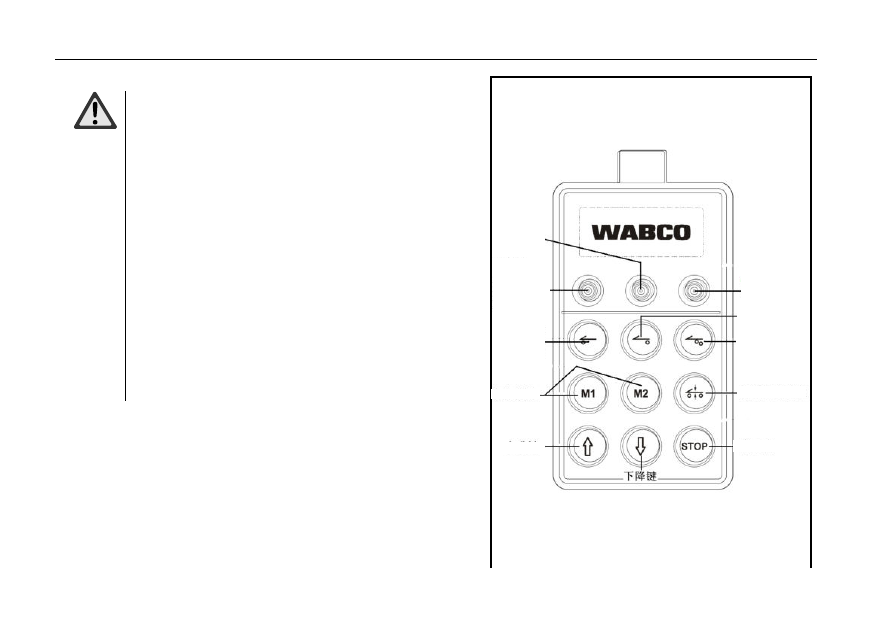

Instrucciones de botón del control remoto





Atención:
-  Para  el  eje  delantero  sin  estructura  de
suspensión  de  aire,  su  botón  de  elevación
de airbag no es válido;
- Cuando el eje intermedio / trasero no es el
eje de elevación, el botón de elevación no es
válido;
-  Debido  a  la  particularidad  del  eje  de
elevación,  los  controles  del  eje  delantero  y
trasero  se  cierran  automáticamente  si  se
activa  el  control  del  eje  de  elevación;  de
manera  similar,  el  control  del  eje  de
elevación  se  cierra  automáticamente  si  se
activan  los  controles  del  eje  delantero  y
trasero;
-  Cuando  la  velocidad  del  vehículo  excede
un  límite  determinado  (30  km/h),  el  sistema
prohibirá  usar  el  control  remoto  para  los
ajustes  de  arriba/abajo,  excepto  cuando  la
altura se restablezca al valor normal.







Memoria

Luz

indicadora de

estado de

elevación del

airbag del eje

trasero

Botón para

activar la

elevación del

airbag del eje

delantero

Arriba

Parar

Altura normal

Luz indicadora

de estado de

elevación del eje

intermedio /

trasero

Botón para activar

la elevación del

airbag del eje

trasero

Botón para activar

el eje de elevación

Luz indicadora

de estado de
elevación del

airbag del eje

delantero

259



Suspensión de aire

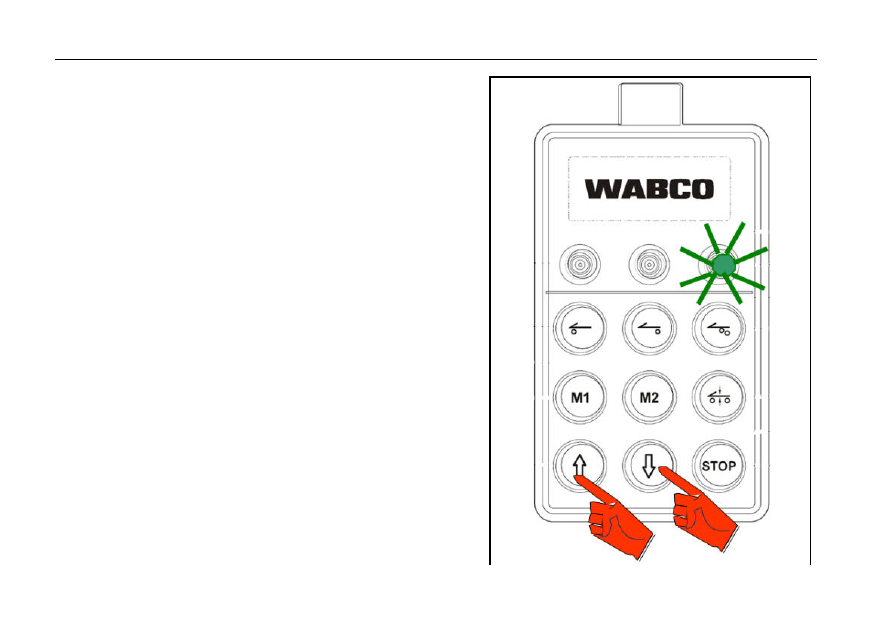

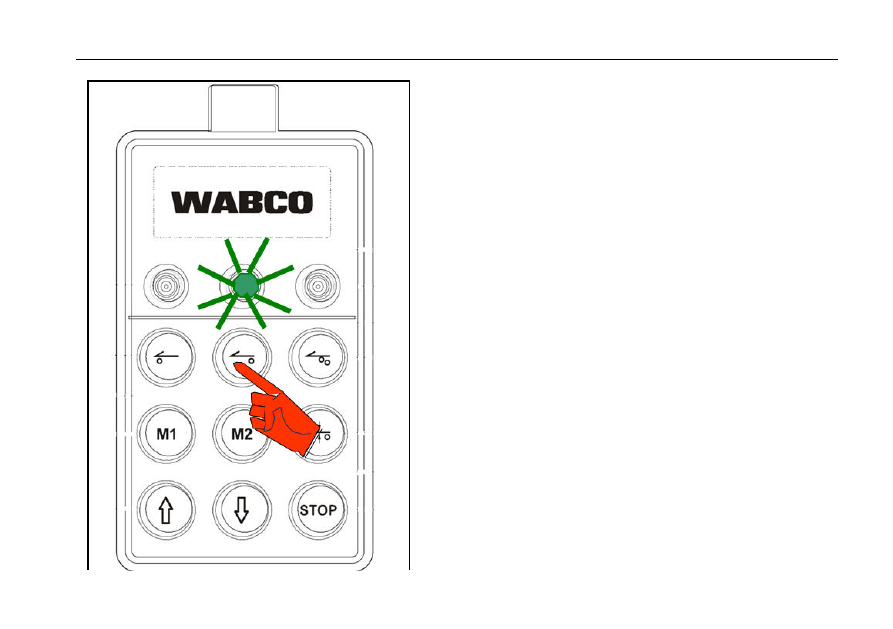

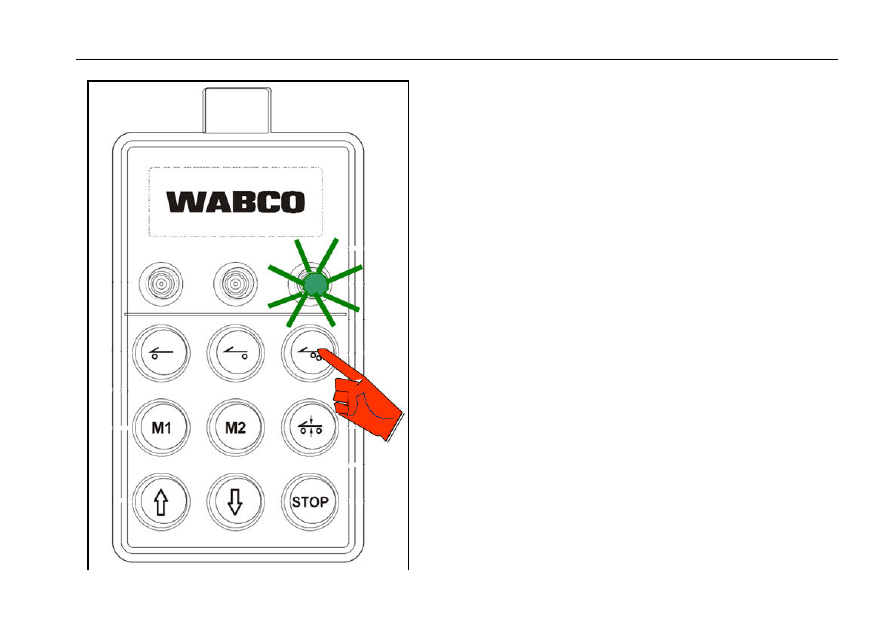

Ajuste de altura del vehículo



•

Haga clic en el botón para activar el control del airbag de

soporte del eje trasero, la luz indicadora de control del airbag
de soporte del eje trasero se enciende y el estado de
elevación de altura se activa.

•

Presione de nuevo el botón para activar el control del

airbag de soporte del eje trasero, la luz indicadora de control
del airbag de soporte del eje trasero se apaga y el estado de
elevación de altura se desactiva.



260



Suspensión de aire

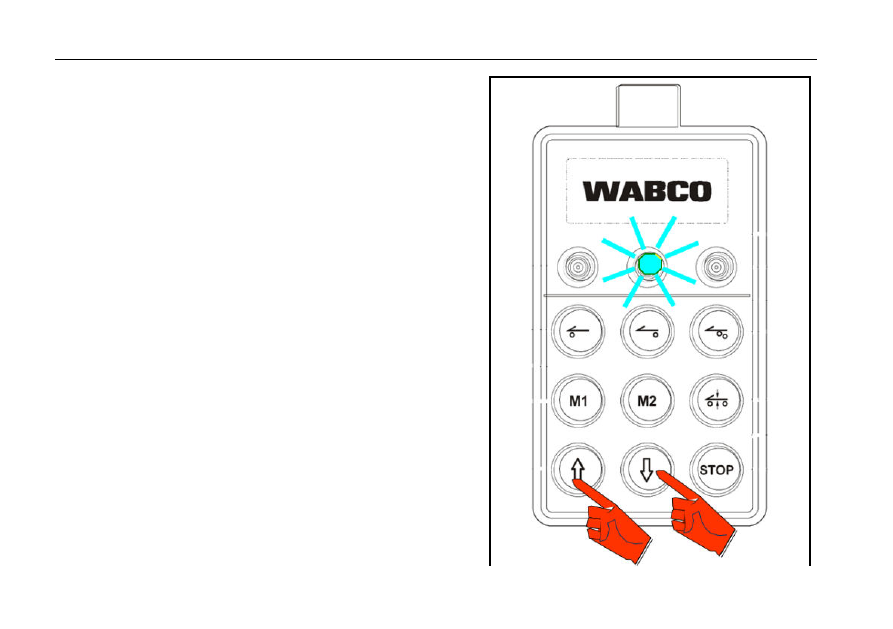

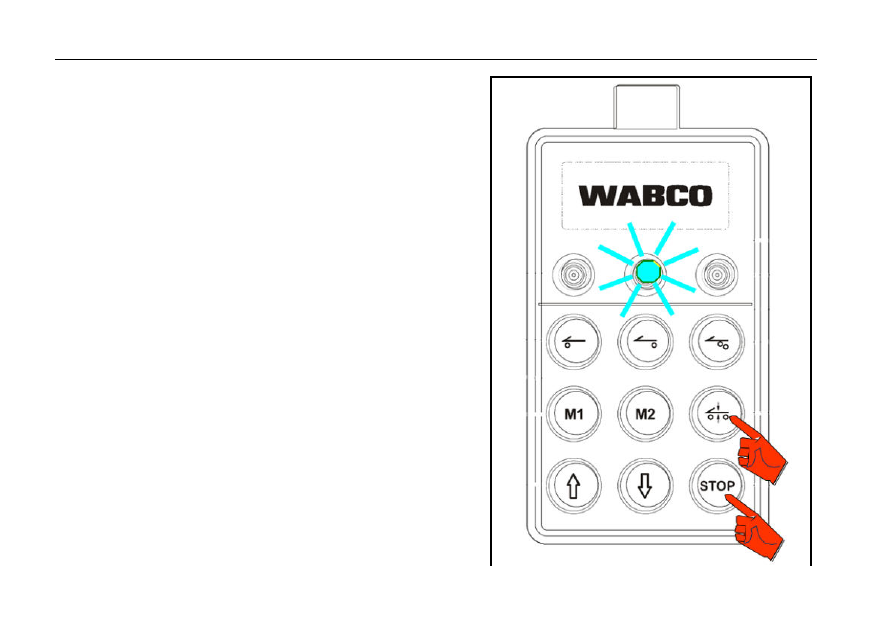

Ajuste de la altura del vehículo

•

Mantenga presionado el botón "arriba" o "abajo", la altura

del vehículo puede subir o bajar; en el proceso de subir o
bajar, suelte el botón, y el ajuste de altura del vehículo para.

Altura máxima: valor máximo permitido;
Altura  normal:  valor  predeterminado  para  la  conducción
normal;
Altura mínima: valor mínimo permitido;



Atención:

El  control  remoto  sólo  puede  operar  dentro  del  rango  de
altura permitido.




261



Suspensión de aire

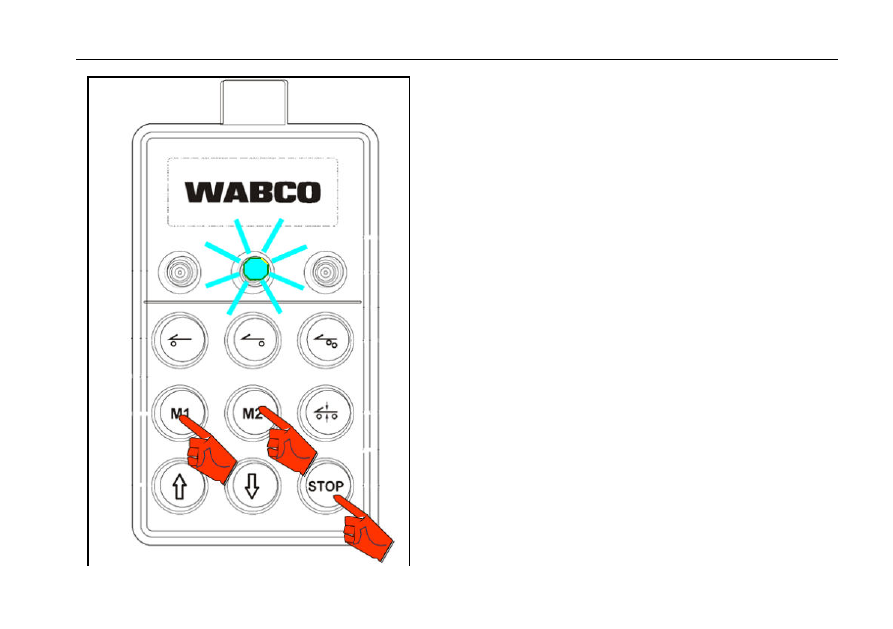

Altura guardada en memoria

•

Presione el botón "arriba" o "abajo" para ajustar el vehículo

a la altura deseada, suelte el botón y mientras presione el
botón "parar" + "M1/M2", se guarda en memoria la altura de
vehículo.


Usar altura de memoria

•

Presione el botón "M1" / "M2", el airbag se infla y desinfla

automáticamente para ser ajustado a la altura almacenada
en memoria.


262



Suspensión de aire



Recuperar la altura normal del vehículo

•

Presione la tecla "altura normal", entonces el vehículo se

recupera automáticamente a la altura normal establecida.



Botón "parar"

•

Al presionar el botón "parar", se detienen inmediatamente

todas las operaciones (incluyendo el ajuste de altura, arriba,
abajo, elevación y bajada del eje de elevación, etc.) y el
bastidor permanece a la altura cuando se pulsa el botón.




263



Suspensión de aire





Operación del eje de elevación

•

Haga clic en el botón para activar el control del airbag de

elevación, la luz indicadora de control del airbag de
elevación se enciende y el estado de elevación se activa.
●Presione de nuevo el botón para activar el control del
airbag de elevación, la luz indicadora de control del airbag de
elevación se apaga y el estado de elevación se desactiva.

264



Suspensión de aire



•

Cuando el control del airbag de elevación se activa, haga

clic en el botón "arriba" o "abajo" para controlar la elevación
o bajada del eje de elevación.


Atención:
Cuando el control del airbag de elevación está activado, los
botones de "memoria" y "altura normal" serán inválidos.
Si el eje de elevación está en el estado de elevación, para
activar la bajada automática las siguientes condiciones
tienen que cumplirse:
- Carga completa del eje de accionamiento.A fin de proteger
el eje de accionamiento y la seguridad del vehículo, el eje de
elevación bajará automáticamente la carga;
- Falla del sistema ECAS. En caso de falla del sistema, el eje
de elevación se bajará automáticamente para evitar riesgos
desconocidos.
En ambos casos, el eje de elevación no puede elevarse.


















Content      ..     15      16      17      18     ..
