SINOTRUK Manual de Conductor para camiones (2017) - 16





233



Transmisión automática





·Cambio manual en modo automático

Cuando el vehículo está funcionando en modo automático, el
conductor puede intervenir en el modo automático a través
de la palanca de cambios. Empuje la palanca hacia adelante
en el modo automático

  para subir la marcha, y empuje la

palanca hacia atrás

  para bajar la marcha.

Sólo cuando el entorno operativo del vehículo satisfaga las
necesidades de cambio, la operación de la palanca en el
modo automático podrá lograr el cambio de marcha. En el
modo automático la operación de la palanca puede afectar el
funcionamiento del modo automático, pero no libera el modo
automático, entonces no cambiará el modo de
funcionamiento de la transmisión al modo manual.





234



Transmisión automática



Operación bajo el modo manual durante el proceso de
conducción

Cualquier solicitud de cambio debe ser emitida por el
conductor bajo el modo manual, pero el embrague
completará automáticamente las acciones pertinentes
controlado por el sistema.
Sólo cuando el entorno operativo del vehículo satisfaga las
necesidades de cambio, se podrá lograr el cambio. Si la
velocidad actual del motor no puede alcanzar la velocidad
requerida por la marcha objetivo, el sistema de control
cambiará a una marcha adecuada en lugar de la marcha
objetivo según la velocidad actual; Si en el entorno operativo
actual el sistema de control no permite el cambio de marcha,
se generará un sonido de advertencia indicando que la
solicitud de cambio del conductor es rechazada.

·Operación de subir la marcha

Dependiendo del entorno de tráfico actual, no cambie la
posición actual del pedal del acelerador si no ocurren
condiciones especiales al cambiar de marcha.

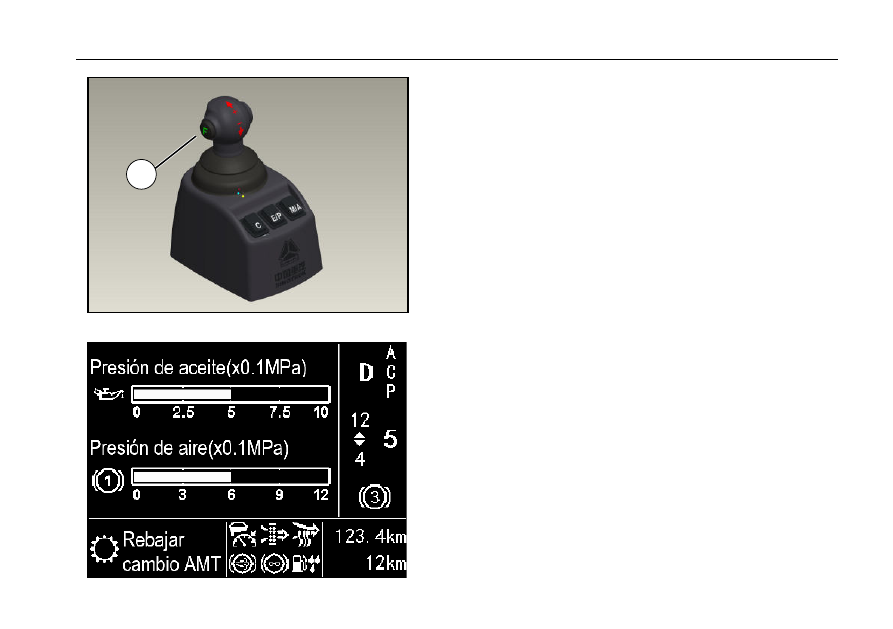

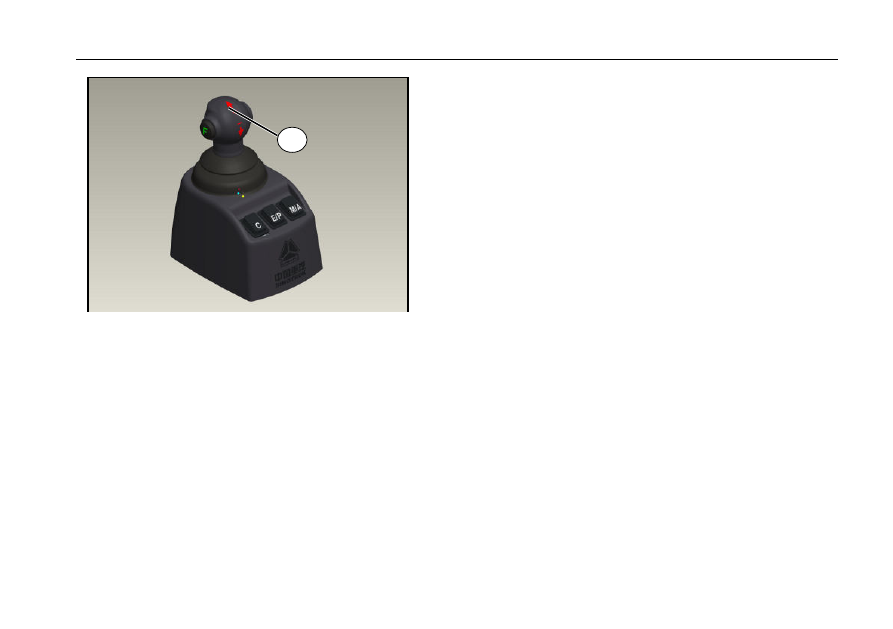

Cuando el conductor empuja la palanca hacia delante, se
emite la solicitud de subir al menos una marcha sin presionar
el botón de función

  (el botón redondo F a la izquierda de

la palanca), y se emite la solicitud de subir una marcha
cuando se presiona el botón de función.Cuando la marcha
objetivo en la pantalla deja de parpadear, indica que el
cambio es exitoso.
Sólo cuando el entorno operativo del vehículo cumpla con
los requisitos de cambio se podrá lograr el cambio, pero si el
entorno operativo actual no permite el cambio, el vehículo
emitirá un sonido de advertencia indicando que la subida de
marcha no es posible.





235



Transmisión automática









·Operación de bajar la marcha

Dependiendo  del  entorno  de  tráfico  actual,  no  cambie  la
posición  actual  del  pedal  del  acelerador  si  no  ocurren
condiciones especiales al cambiar de marcha.
Cuando el conductor empuja la palanca hacia atrás, se emite
la  solicitud  de  bajar  al  menos  una  marcha  sin  presionar  el
botón de función

  (el botón redondo F a la izquierda de la

palanca), y se emite la solicitud de bajar una marcha cuando
se presiona el botón de función.Cuando la marcha objetivo
en la pantalla del conductor deja de parpadear, indica que el
cambio es exitoso.
Sólo cuando el entorno operativo del vehículo satisfaga las
necesidades de cambio, se podrá lograr el cambio.

·Colgar a la marcha adecuada desde la marcha neutral

Cuando el vehículo está en marcha, la caja de cambios está
en  la  posición  neutral  y  puede  cambiar  a  la  marcha
adecuada mediante la palanca de cambios.
Cambiar a la óptima marcha más alta:
Empuje  la  palanca  hacia  delante,  cuando  la  pantalla  del
conductor muestra la marcha objetivo y deja de parpadear, el
proceso de cambio se completa.
Cambiar a la óptima marcha más baja:
Empuje  la  palanca  hacia  atrás,  cuando  la  pantalla  del
conductor muestra la marcha objetivo y deja de parpadear, el
proceso de cambio se completa.





236



Transmisión automática



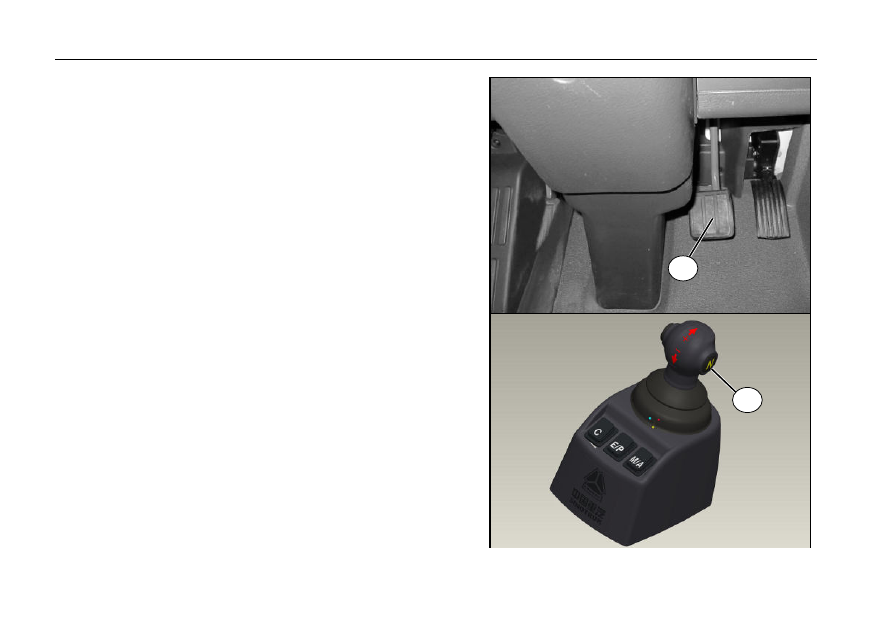

Desacelerar para el estacionamiento

Pise el pedal del freno

  en el estacionamiento.

Completado el frenado, el sistema de control bajará la
marcha automáticamente cuando el pedal de freno se suelte.
Tire el freno de mano después de detener el
vehículo.Después del estacionamiento si el vehículo todavía
está colocado en la marcha, espere 90 segundos y se
regresará automáticamente a la marcha neutral si no hay
otra acción, tire el freno de mano después de detener el
vehículo con el freno.

  Colgar a la marcha neutral

Si el vehículo necesita detenerse por un tiempo prolongado,
cambie la transmisión a la marcha neutral para proteger el
embrague. Presione el botón de marcha neutral

  (botón

redondo N a la derecha de la palanca), cuando la pantalla
muestra el símbolo de marcha neutral N, esto indica que se
ha regresado a la marcha neutral.


Cuando la temperatura es inferior a -15

, la

transmisión debe ser colocada en la marcha neutra, en
este momento encienda el motor y déjelo funcionar al
ralentí durante un corto período de tiempo hasta que el
motor funcione sin problemas; o maneje el vehículo con
parte de la carga para que la caja de cambios alcance la
temperatura de funcionamiento normal.









237


Transmisión automática









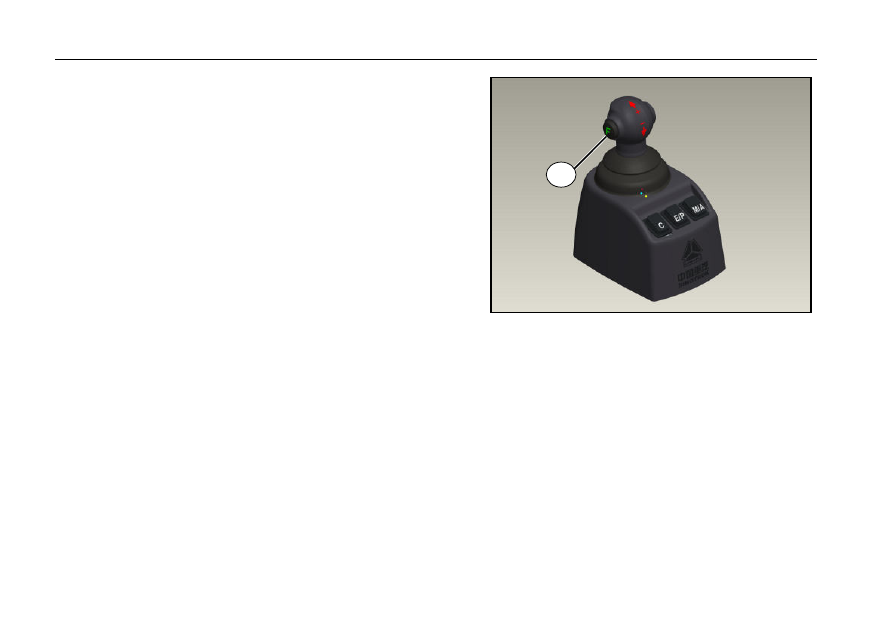

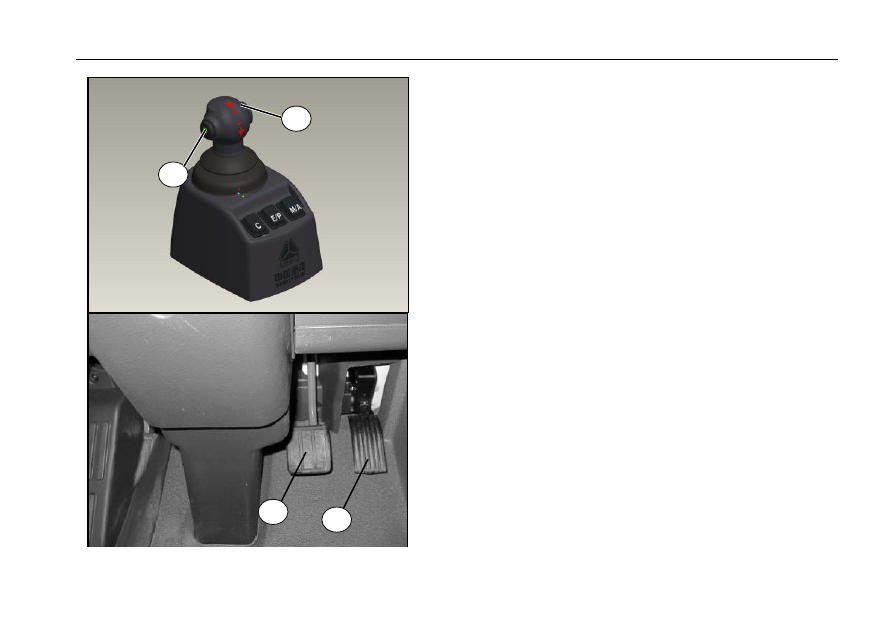

Colgar a la marcha atrás

El vehículo solo puede cambiar de marcha neutral a marcha
atrás en estado parado. Si es necesario hacer recular el
automóvil, siga los siguientes pasos:
- Primero cambie la transmisión a la marcha neutral.
- Presione el botón de función

  (botón redondo a la

izquierda de la palanca) y empuje la palanca

  hacia atrás.

Cuando la marcha objetivo en la pantalla deja de parpadear,
indica que el cambio es exitoso. Con empujar la palanca
hacia atrás

  una vez, una marcha se echa para atrás, si

se necesita hacer recular el coche en otra marcha, el modo
de operación de cambio es el mismo que el modo de cambio
manual.
- Suelte el pedal de freno

  y el freno de mano, presione

ligeramente el pedal del acelerador

  para comenzar a

hacer retroceder el automóvil.



238



Transmisión automática



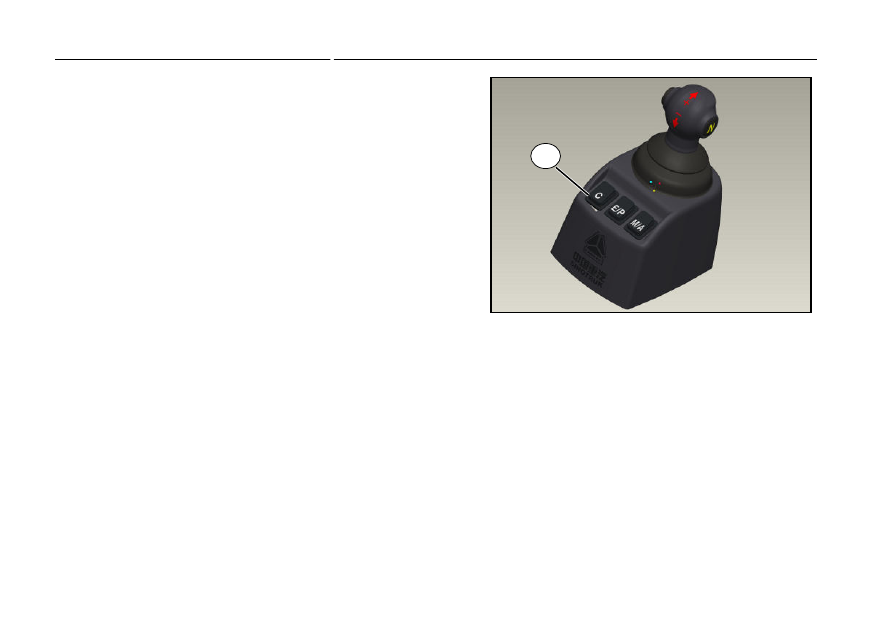

Modo de escalada (C

Bajo ciertas condiciones especiales, el vehículo necesita ser
conducido a baja velocidad. SmartShift de Sinotruk
proporciona un modo de escalada para mejorar el
rendimiento del sistema AMT.
El modo de escalada (C) ajusta la marcha de arranque
(cuelgue a la marcha de arranque desde la marcha neutral
cuando el vehículo esté estacionado) a la marcha 1, y la
marcha de arranque se puede cambiar de 1 a 4 operando la
palanca de cambios.
En el proceso de conducción, ya sea en modo manual o
automático, sólo se puede cambiar entre la marcha 1-4, es
decir, en el modo de escalada la marcha máxima está
limitada a la marcha 4.Si la marcha es superior a la marcha 4
durante la conducción, el sistema de control no permitirá que
el vehículo entre en el modo de escalada.
Presione el botón

  en la palanca para empezar el modo

de escalada, presione el botón

  de nuevo en la palanca

para salir del modo de escalada, en el estado de
estacionamiento o cuando el vehículo está viajando a la
marcha 1 ~ 4, es posible elegir el modo de escalada. Cuando
se selecciona el modo de escalada en el estado de
estacionamiento, el sistema de control cambiará
automáticamente de marcha a 1ra marcha.




239



Transmisión automática







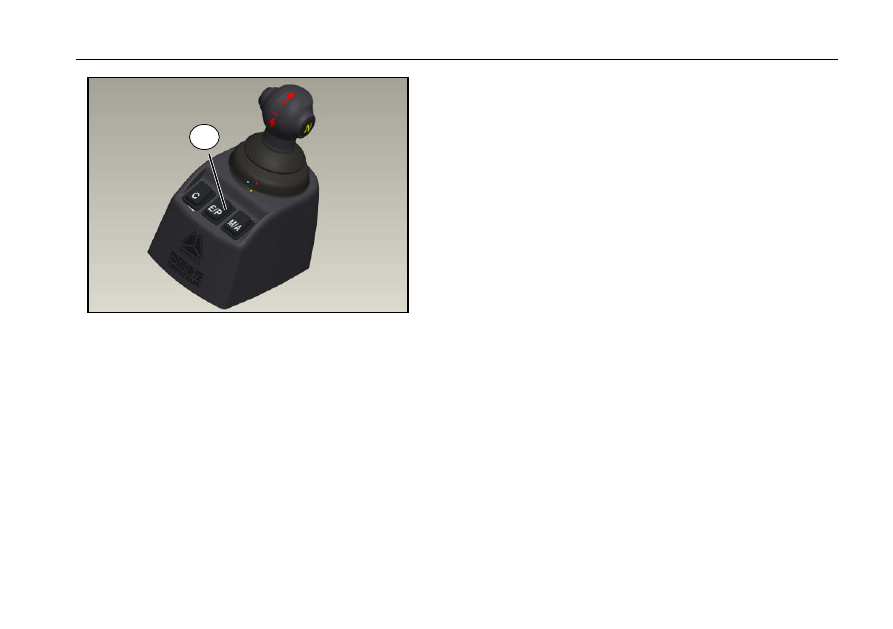

Modo económico / de potencia (E / P)

El modo económico / de potencia es válido sólo cuando la
transmisión esté en el modo automático, y no es válido en el
modo manual. Presione

  para cambiar entre el modo

económico / de potencia;
Modo económico (E): El sistema de control elige la marcha
correcta para hacer funcionar el motor en el área más
económica, dando así la mejor economía.
Modo de potencia (P): El sistema de control elige la marcha
correcta para que el vehículo gane la mayor potencia.
Presionando el botón

  en la palanca el conductor

alcanzará el cambio entre el modo económico / de potencia.
El modo de funcionamiento actual del vehículo se muestra
en el instrumento en tiempo real. El modo predeterminado es
el modo económico (E), presione el botón

  una vez

cambiando al modo de potencia (P), y presione el botón
nuevamente para volver al modo económico.
El conductor puede cambiar entre el modo económico / de
potencia en cualquier momento.





240



Transmisión automática



Estacionamiento, apagado

El conductor debe hacer lo siguiente antes de apagar el motor con el interruptor de llave:
- Tirar el freno de mano (freno de estacionamiento).
- Colocar la transmisión en la marcha neutral. La transmisión no volverá completamente a la marcha neutral hasta que en la
pantalla del conductor se muestre (N).
- Apagar el motor.



¡Advertencia!
- Si el tiempo de estacionamiento es largo, ajuste la perilla de la transmisión a "N" y use el freno de
estacionamiento.
- Si el motor se apaga directamente en la marcha y la presión de aire del vehículo no es insuficiente para
volver a la marcha neutral, puede que el motor no arranque suavemente.
- Para asegurar el próximo arranque normal del motor, ¡asegúrese de colgar a la marcha neutral antes de
estacionar el coche!
- Si el freno de mano no se baja, el vehículo puede moverse y causar peligro. Por lo tanto, asegúrese de
tirar el freno de mano antes de que el conductor apague el vehículo.





241


Transmisión automática







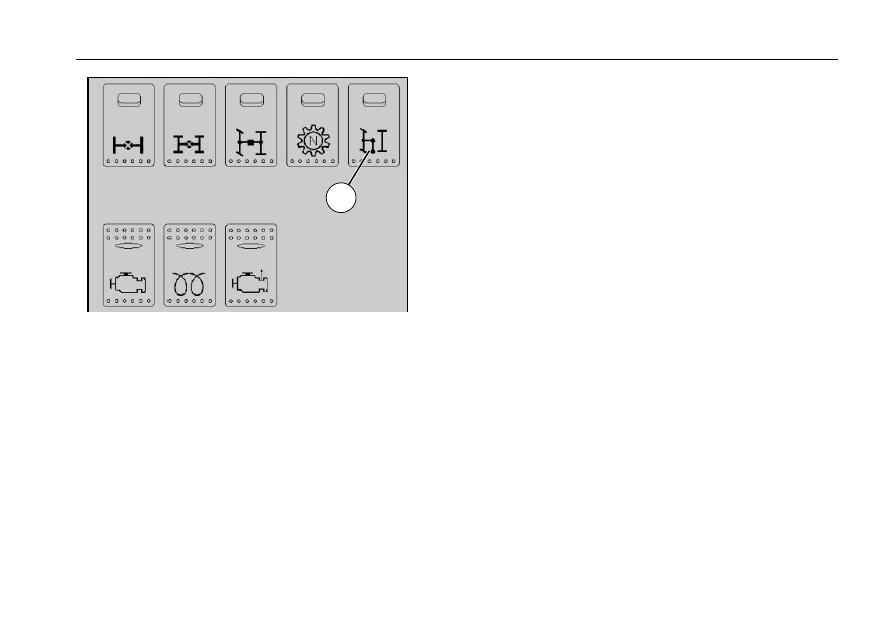

Uso de la toma de fuerza

Presione directamente el interruptor de toma de fuerza en el
instrumento, después de que la marcha esté activada, la
pantalla mostrará que la toma de fuerza está funcionando.
Sólo cuando el vehículo esté estacionado se puede usar la
toma de fuerza, la cual no se puede aplicar durante la
conducción. Para lograr la fuerza de conducción, tiene que
detener primero el coche y usar la toma de fuerza para luego
continuar conduciendo.





242



Transmisión automática




·Temperatura de trabajo

La temperatura máxima de la transmisión durante el
funcionamiento continuo no debe exceder 120 ° C y la
temperatura mínima no debe ser inferior a -40 ° C.Si la
temperatura de trabajo es superior a 120 ° C, se
descompondrá el lubricante y acortará la vida útil de la
transmisión.
Cualquiera de las siguientes condiciones puede hacer que la
transmisión funcione a temperatura superior a 120 ° C:
- Trabajar continuamente a una velocidad de conducción <32
km / h.
- Alta velocidad de rotación del motor.
- Alta temperatura ambiente.
- Corriente de Eddy en torno a la transmisión.
- Sistema de escape demasiado cerca de la transmisión.
- Funcionar con exceso de velocidad y gran potencia.



·Ángulo de inclinación de trabajo

La lubricación puede no ser suficiente cuando el ángulo de
inclinación de trabajo de la transmisión excede 15 ° (el
ángulo de inclinación de trabajo es la suma del ángulo de
instalación de la transmisión en el chasis más el ángulo de la
rampa).

·Remolcar o deslizarse

Cuando el vehículo necesita remolque, se puede retirar el
semi-eje o desacoplar el eje de transmisión, o también la
rueda motriz puede alejarse del suelo para que el vehículo
sea remolcado.

·Debe revisar regularmente la conexión del arnés y la
conexión del tubo de aceite y gas sin presencia de fugas
o aflojamiento, etc.
·No se permiten el desmontaje y montaje no autorizados
de la transmisión durante el período de "Tres Garantías".




243



Transmisión automática






¡

Advertencia!

- Asegúrese de que la presión en la línea de
aire no es inferior a 0.65MPa (6.5bar) para
garantizar el uso normal de todas las
funciones del sistema AMT.
- Si la línea de aire del vehículo tiene fugas,
la presión de aire residual en la línea no
puede asegurar la acción del embrague y la
operación correcta de cambio durante
mucho tiempo, entonces el conductor debe
mover el vehículo a un área segura
rápidamente para el mantenimiento (y no
puede volver a arrancar el vehículo).
- Si aparece una alarma de transmisión o una
marca de falla en la pantalla del instrumento,
no encienda el automóvil hasta que la falla
sea solucionada con éxito.
- Asegúrese de poner la transmisión en la
marcha neutral antes de parar y apagar el
coche, y tire el freno de mano.Para evitar
accidentes de deslizamiento del coche y
asegurar el arranque normal del motor.
- Si la velocidad actual del motor es inferior a
la velocidad de ralentí del motor, el
embrague puede desconectarse
automáticamente. Así que, la velocidad del
motor no debe ser inferior a la velocidad de
ralentí.
- Se recomienda utilizar la función manual o
el modo de escalada (C) en condiciones de
funcionamiento especiales.



244

245



Retardador

Retardador



¡Advertencia!
- ¡Atención al riesgo de accidente!
- Las siguientes condiciones pueden
causar deslizamiento del vehículo, y use el
retardador con precaución:
Camino helado, camino húmedo y
resbaladizo, vehículo sin carga (sólo en
condiciones de tracción).



•

Si el vehículo está equipado con un sistema de frenos ABS

o EBS, el frenado del retardador se verá afectado o
interrumpido cuando el sistema ABS / EBS surta efecto. Una
vez que el ABS o EBS deje de funcionar, el retardador
volverá a su modo de funcionamiento previo a la
interrupción.

•

El uso del retardador no afecta el funcionamiento de la

transmisión.
Cuando el embrague se desacopla (para el cambio de
marcha), el par de frenado del retardador permanece
inalterado.

•

Si su vehículo tiene instalado un freno de escape del motor,

puede funcionar junto con el retardador.
ABS = Sistema de frenos antibloqueo
EBS = Sistema de frenos de control electrónico





¡Advertencia!
- Antes y durante la conducción cuesta
abajo, asegúrese de que la velocidad del
motor no es inferior a 1600 rpm/min y el
embrague sólo se debe presionar
rápidamente mientras se cambian las
marchas. Durante la conducción cuesta
abajo, no permita que el motor funcione al
ralentí ni pise el embrague, de lo contrario
no se podrá garantizar una refrigeración
suficiente del refrigerante del motor.





246



Retardador



Descripción generalidad

El retardador hidráulico ZF-Intarder es un freno auxiliar
hidráulico sin desgaste y con transmisión integrada.
El retardador hidráulico se puede usar para reducir la
velocidad del vehículo cuando éste viaja a alta velocidad o
para controlar la velocidad del vehículo durante la
conducción continua cuesta abajo.
El uso de un retardador hidráulico hace que la conducción
sea más suave y económica.






247



Retardador

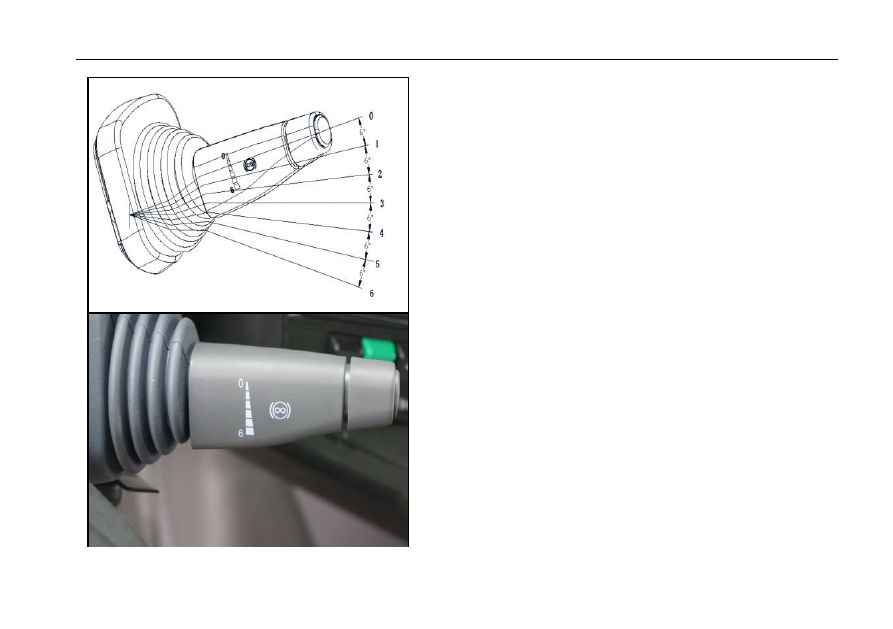

Instrucciones de operación

Marcha 0: apagar el retardador
Marcha 1: función de velocidad constante cuesta abajo, con
el par de frenado ajustándose automáticamente de acuerdo
con la velocidad del vehículo
Marcha 2-6: Se ajusta manualmente la marcha de frenado
del retardador

Marcha 1 (función de velocidad constante cuesta abajo)

(la función de velocidad constante cuesta abajo depende de
la configuración del vehículo)
Esta función se puede usar para mantener la velocidad
constante cuando el vehículo va cuesta abajo (la velocidad
del vehículo puede ajustarse según las necesidades).La
ECU del retardador establece automáticamente el par de
frenado requerido para la conducción a velocidad constante.
Cuando se presiona el pedal del acelerador, la función de
velocidad constante cuesta abajo se interrumpe
automáticamente; cuando se suelta el pedal del acelerador,
la velocidad actual se ajusta a la velocidad de conducción
después de que la función de velocidad constante se
reactive.




248



Retardador

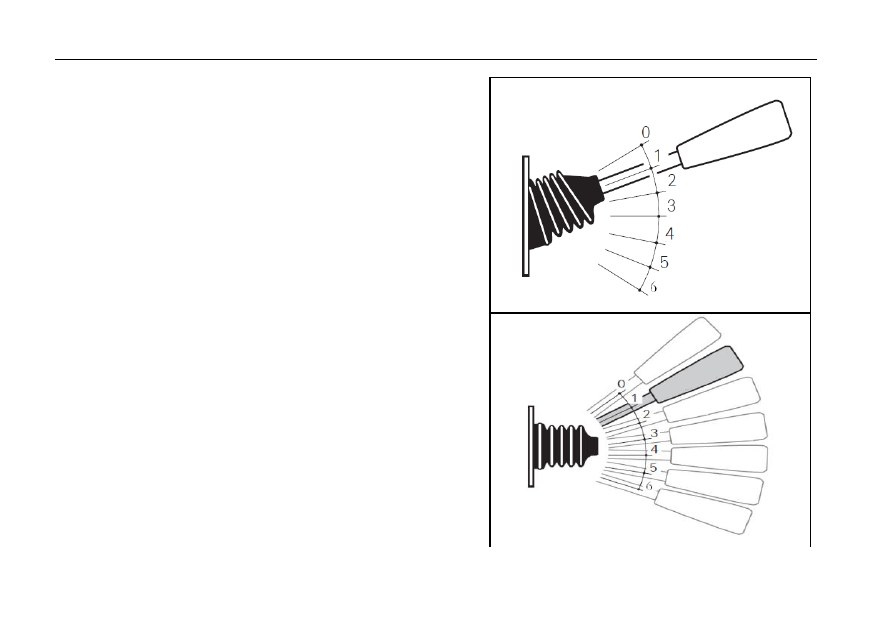

Activar la marcha 1 (función de velocidad constante
cuesta abajo)

Coloque la palanca del retardador en la marcha 1.

Desactivar la marcha 1 (función de velocidad constante
cuesta abajo)

- Presione el pedal del acelerador cuando la marcha 1 está
activada (después de soltar el pedal del acelerador, la
función de velocidad constante cuesta abajo se inicia de
nuevo con la velocidad ajustada a la velocidad actual).
O:
- Mueva la palanca del retardador a la marcha 0 o marcha
2-6 (modo de marcha de frenado).
- Si la fuerza de frenado requerida durante la conducción
cuesta abajo del vehículo es mayor que la fuerza de frenado
máxima del retardador, use simultáneamente el freno de
escape del motor y el freno de servicio.
- Si la velocidad actual es menor que la velocidad ajustada,
el retardador no funcionará, una vez que la velocidad
alcance el valor establecido, el retardador comienza a
funcionar.






















Content      ..     14      15      16      17     ..
