SINOTRUK Manual de Conductor para camiones (2017) - 15





217



Transmisión ZF





Operación de cambio

Las transmisiones de la serie ZF Ecosplit son transmisiones
con sincronizador.
El sincronizador permite que los engranajes de marcha
funcionen a la misma velocidad, posibilitando un cambio más
rápido y seguro de marchas.

•

Al subir la marcha no se necesita pisar el embrague doble.

•

No es necesario pisar el acelerador ni el embrague doble al

bajar la marcha (incluso en condiciones de conducción
cuesta abajo y dificultades de conducción).

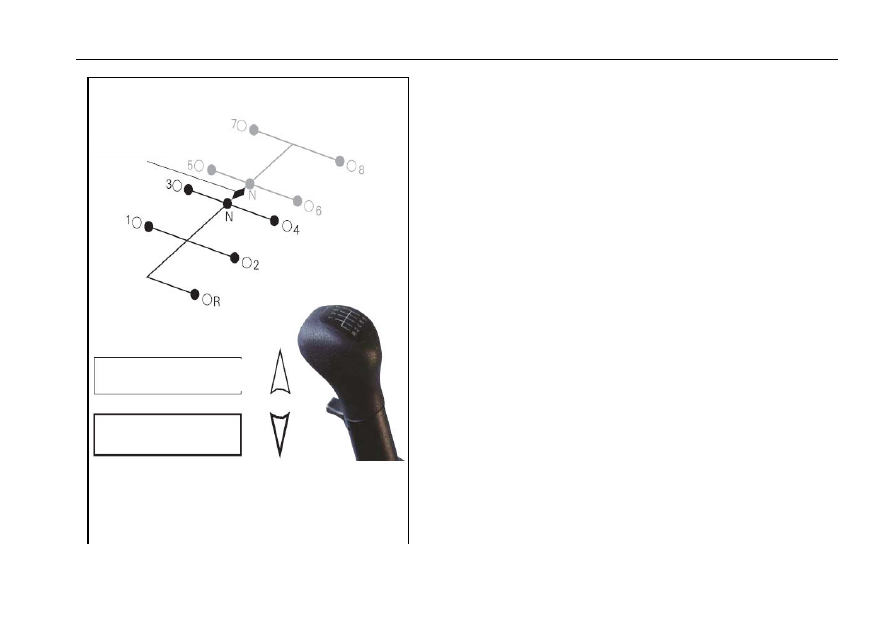

Esquema de marchas de la transmisión

En la posición de 3/4 (marcha baja) y 5/6 (marcha alta) de
marcha doble H, hay dispuesta una posición neutral de
retorno de resorte (posición de ralentí).
Cuando se selecciona 1/2 o 7/8 de marcha mediante la
palanca de cambios, es necesario superar la fuerza del
resorte para acceder y colgar a la marcha correspondiente.
Si se libera la marcha, la palanca de cambios regresará
automáticamente a la posición neutral correspondiente.
La zona de marcha baja está separada de la zona de marcha
alta por un mecanismo de bloqueo de resorte más fuerte.
El canal de la marcha atrás está protegido por un limitador
de parada y se requiere más fuerza cuando se aplica la
marcha atrás.
Es diferente la fuerza de resorte límite de cada marcha, que
se utiliza para indicar la posición de cada marcha, y facilitar
la identificación de la posición de marcha.



"Bloque de bloqueo

de marcha alta y

baja"

Tirar hacia arriba:

marcha media alta (S)

Tirar hacia abajo:

marcha media baja (S)

Interruptor de preselección de

marcha media en la palanca de

cambios de doble H

218



Transmisión ZF





¡Advertencia!



- Para proteger el sincronizador de la
transmisión, asegúrese siempre de que el
embrague está completamente separado.
- En la subida o bajada de marcha, no se
debe exceder dos niveles de marcha (por
ejemplo, desde la 4ª marcha media baja
hasta la 6ª marcha media baja), de lo
contrario el sincronizador se desgastará.
- Para evitar daños a la transmisión y al
motor, la bajada de marcha sólo es posible
después de desacelerar y alcanzar la
velocidad de rotación máxima permitida
para la marcha objetivo.
- No cambie de marcha (incluido el cambio
de marcha media) durante el uso de la
toma de fuerza, de lo contrario, el
sincronizador se desgastará. Para ajustar
la velocidad mediante el cambio de
marcha, asegúrese de desconectar
primero la toma de fuerza.
- Opere la palanca de cambios suavemente
(no aplique demasiada fuerza),
especialmente cuando el vehículo esté en
estado frío, se recomienda controlar la
palanca de cambios con la palma abierta.
- Cuando se cuelga la marcha, sostenga la
palanca de cambios y supere la resistencia
al cambio de marchas hasta que se
completen la sincronización y el cambio de
marchas.





Operación de

cambio

Subir marcha

Bajar marcha

219



Transmisión ZF





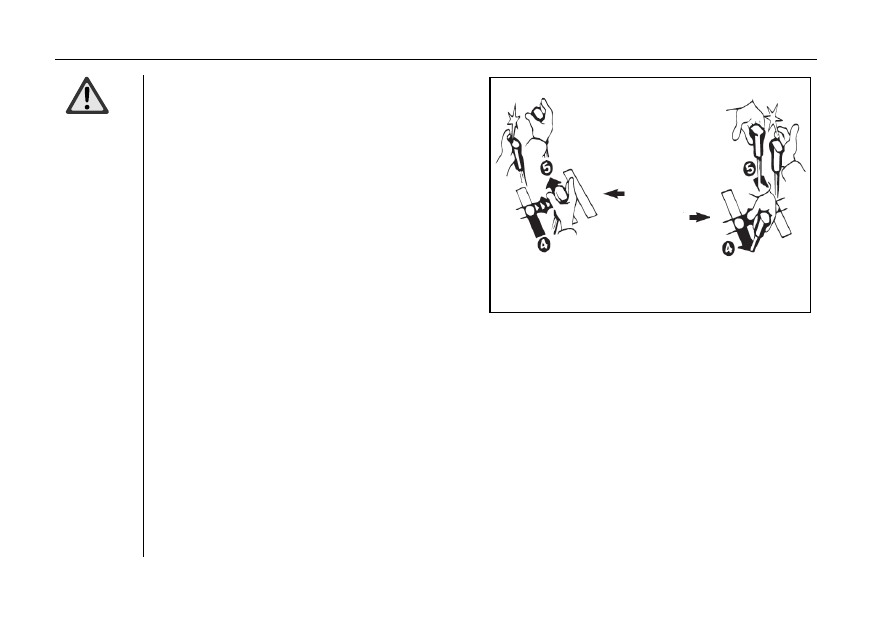

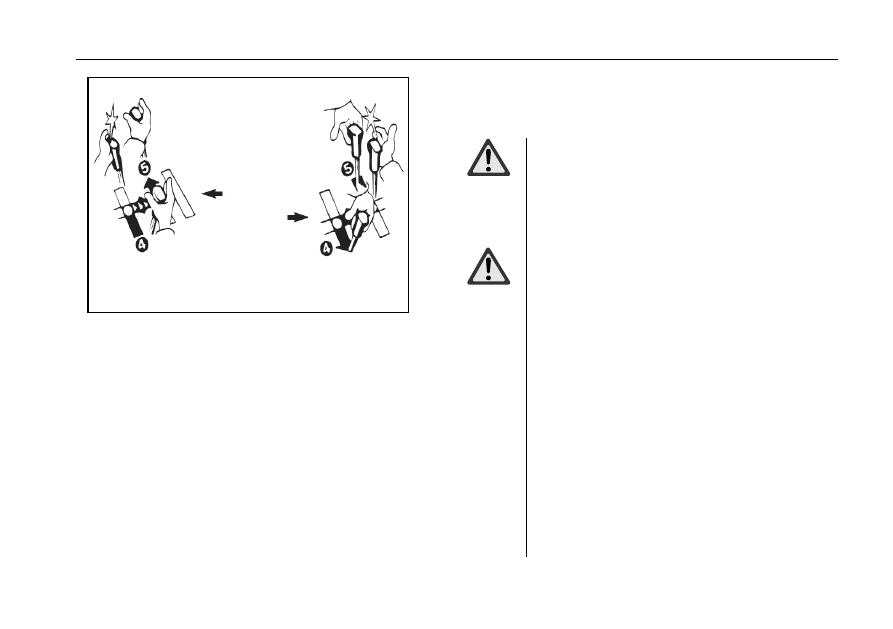

Cambio de marcha doble H

● Si es necesario cambiar entre la marcha neutral de 3/4 y
5/6, golpee la palanca de cambios ligeramente con la palma
de su mano, y luego cuelgue a la marcha requerida.



¡Atención!
- Cuando el automóvil esté frío, la fuerza de
cambio será mayor que lo normal; al cambiar
de la marcha neutral 5/6 a 3/4, la caja auxiliar
de marcha alta y baja no se puede colgar a la
marcha baja, en eso baje la velocidad y luego
cuelgue a la marcha apropiada.





¡Advertencia!
- Cuando la velocidad es superior a 28 km/h,
no se permite el cambio de marchas de la caja
auxiliar de marcha alta y baja. De lo contrario,
se desgastará el sincronizador de la caja
auxiliar de marcha alta y baja.
- Para evitar dañar el sincronizador, cambie
entre marchas altas y bajas sólo cuando la
velocidad del vehículo sea inferior a 28 km/h.
En el modo de conducción, sólo las otras
marchas se podrán preseleccionar
directamente antes del próximo cambio de
marcha. Si se selecciona otra marcha alta y
baja demasiado temprano, en caso de las
condiciones del tráfico que requieren un
cambio rápido de marcha, puede causar que
la marcha realmente colgada no será la
deseada, lo que también provocará el
desgaste del sincronizador de la transmisión.



Operación de

cambio

Subir marcha

Bajar marcha

220



Transmisión ZF



Marcha atrás



¡Peligro!
La marcha atrás se podrá activar sólo cuando el vehículo esté parado.

•

Para colgar a la marcha atrás y salir de la marcha, asegúrese de que el embrague está completamente separado.

•

El desacoplamiento del embrague se debe realizar con el motor funcionando a ralentí.

•

Sólo cuando el contraeje interno de la transmisión esté parado, se podrá colgar a la marcha atrás, de lo contrario, el

engranaje se golpeará.





¡Atención!
El tiempo que necesita la parada del contraeje puede variar según el modo de operación, y el tiempo de
espera se puede acortar habilitando el sincronizador brevemente, será preferible usar la 1ra marcha.


•

Al colgar o salir de la marcha atrás, no se permite el golpeo de engranajes.

•

Si es necesario, extienda el tiempo de espera antes de colgar a la marcha atrás, o verifique si el embrague está

completamente separado.
Lentamente enganche el embrague.





221



Transmisión ZF



Operación de la toma de fuerza
Toma de fuerza de control del embrague
Se  utiliza  cuando  el  vehículo  está  parado  o  en
movimiento
Enganchar / desenganchar

•

La toma de fuerza sólo se puede enganchar o

desenganchar cuando el embrague esté separado.

•

El desacoplamiento del embrague se debe realizar con el

motor funcionando a ralentí.
La toma de fuerza se puede enganchar sólo cuando el
contraeje de la transmisión esté parado, o los engranajes de
la toma de fuerza se golpearán.





¡Peligro!
-  El  cambio  de  marchas  no  está  permitido
mientras la toma de fuerza está funcionando.
- Cuando el vehículo está parado durante largo
periodo de tiempo (p. ej. durante la noche),
desacople la toma de fuerza.

Interbloqueo de cambio (opcional)

En las siguientes circunstancias, se requiere el interbloqueo
de cambio:

•

Cuando el automóvil no puede arrancar con la toma de

fuerza estando en el estado enganchado.
● Cuando en el proceso de conducción es necesario evitar el
acoplamiento de la toma de fuerza.





¡Atención!
El tiempo que necesita la parada del contraeje
puede variar según el modo de operación, y el
tiempo  se  puede  acortar  habilitando  el
sincronizador brevemente, será preferible usar
la 1ra marcha.
-  Para  enganchar  o  desenganchar  la  toma  de
fuerza, en la operación de enganche de la toma
de fuerza no está permitido que los engranajes
se  golpeen,  prolongue  el  tiempo  de  espera
antes de enganchar la toma de fuerza en caso
necesario,  o  verifique  si  el  embrague  está
completamente separado.
- Lentamente enganche el embrague hasta la
velocidad de funcionamiento normal.



222



Transmisión ZF



Estacionamiento

•

Ponga la transmisión en marcha baja (marcha 1-4).

•

Active el freno de estacionamiento.

Para mayor seguridad, cuelgue en una marcha
correspondiente:

•

El vehículo detenido en la cuesta arriba: ¡Cuelgue en la

marcha de avance!

•

El vehículo detenido en la cuesta abajo: ¡Cuelgue en la

marcha atrás!

•

Al cargar el vehículo, debe instalar el dispositivo de fijación

de las ruedas para garantizar la seguridad.


Arrancar por tracción

Al arrancar el motor a través de la tracción del vehículo, debe
colgar a la marcha alta de la caja auxiliar de marcha alta y
baja (marcha 5-8).





¡Peligro!
Para evitar daños a la transmisión, el motor sólo podrá arrancar por tracción en la marcha alta (marcha
5-8). Además, se prohibe estrictamente arrancar el motor por tracción en la marcha atrás.



223



Transmisión ZF





Remolque

Los vehículos sólo se pueden remolcar bajo las siguientes
condiciones:

•

Equipado con la bomba de dirección de emergencia

•

La marcha alta es seleccionada, con la palanca de cambios

colocada en la posición neutral

•

Distancia de remolque de hasta 100 km

•

Se determina que la velocidad máxima permitida del

remolque depende de la relación de velocidad del eje y del
tamaño del neumático









¡Atención!
Si no se cumple alguna de las condiciones
descritas, el semi-eje se debe desacoplar o
retirar de la brida de conexión del eje trasero
del eje motriz para evitar daños a la
transmisión.
Por favor, lleve a cabo el remolque
observando la velocidad máxima de
remolque especificada del país.

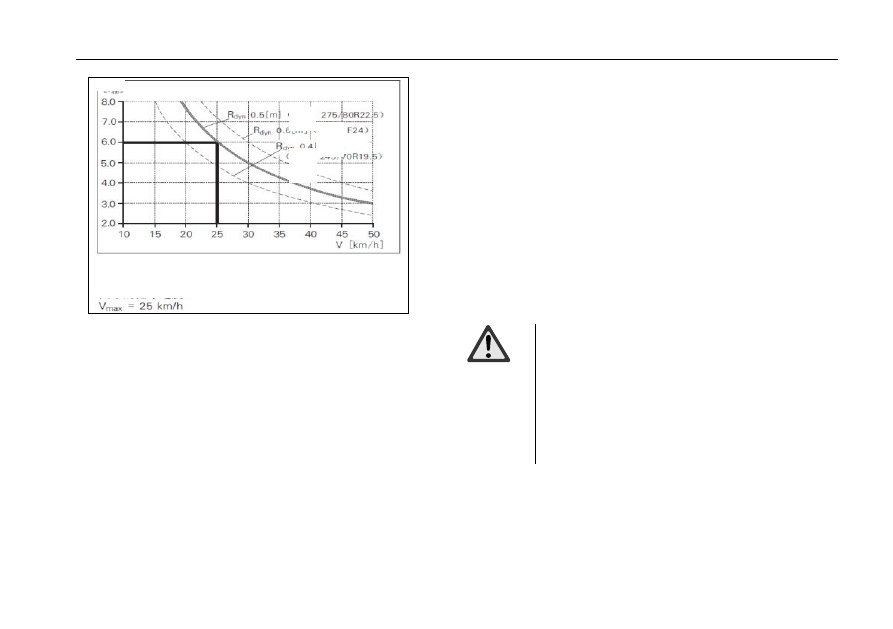

[Eje i]

Ejemplo de lectura: eje-i = 6, Rdyn = 0.5m
Velocidad del remolque en la figura:

Ejem
plo

  Ejem

plo





Ejem
plo





224



Transmisión ZF


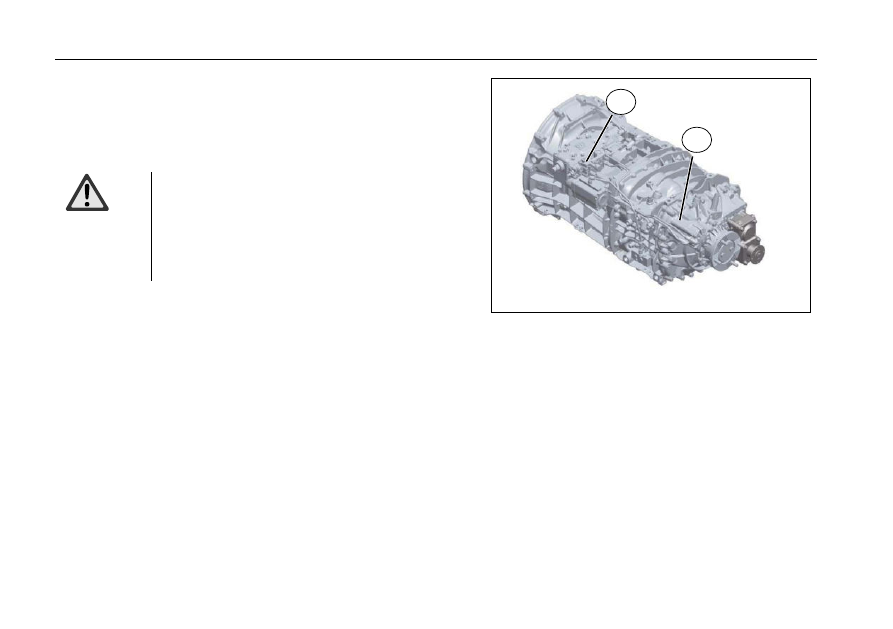

Operación de emergencia



Si falla el cambio entre marcha alta y baja, puede tener las
siguientes razones:

•

La tubería del sistema de aire comprimido está dañada.

La válvula de marcha alta y baja

  o el cilindro de marcha

alta y baja

  falla (agua condensada o suciedad).





Atención
-  Si  la  situación  anterior  sucede,  sólo  se
puede  continuar  conduciendo  a  marcha
baja (marcha 1-4).
-  Si  el  vehículo  está  en  marcha  alta
cuando

ocurre

la

falla,

debe

ser

remolcado.



Potenciador de cambio

●Si el potenciador de cambio falla, aplique una fuerza
mayor para cambiar de marchas manualmente.





225



Transmisión ZF



Lubricante

•

La transmisión debe usar los lubricantes designados por Sinotruk o los certificados en la tabla de lubricante ZF TE-ML 01,

TE-ML 02.Cuando el lubricante se usa en las condiciones de temperatura debajo de -15

, debe basarse en la tabla de

lubricante para confirmar si el lubricante usado es apropiado, si es necesario, cambie el lubricante a tiempo. Además,
también es posible precalentar el lubricante antes de arrancar el motor, por ejemplo, con aire caliente, pero la temperatura de
la transmisión no debe superar los 130ºC.



¡Peligro!
- Al salir del vehículo con el motor en marcha, el freno de estacionamiento debe activarse para evitar el
deslizamiento accidental del vehículo.



Estacionamiento a baja temperatura

Aparcando el vehículo a temperaturas exteriores por debajo de 0 ° C, asegúrese de que la transmisión está en la zona de marcha baja
(en la marcha 1 o marcha neutral).





226

227

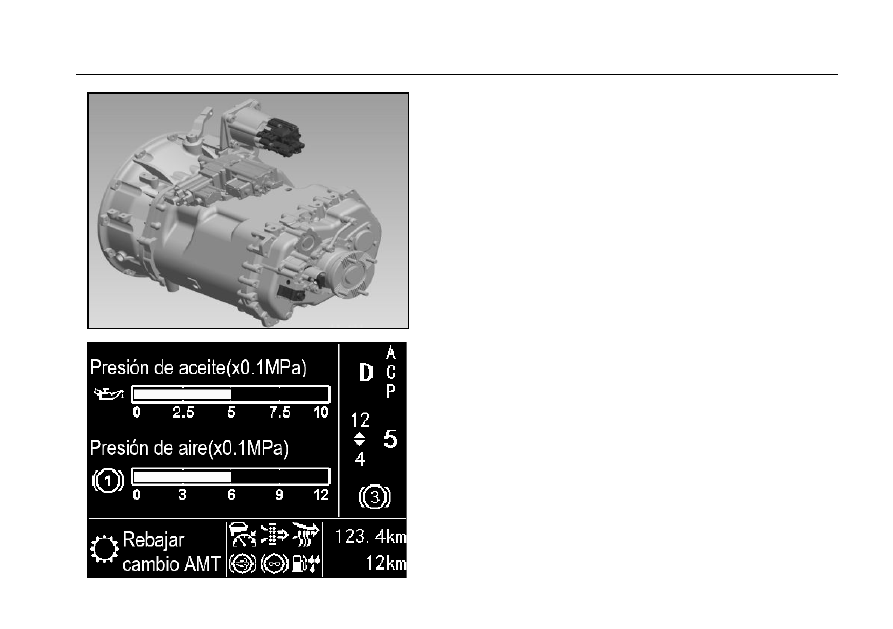

Transmisión automática









Transmisión automática (HW20716A (C) L / HW25712XA
(C))

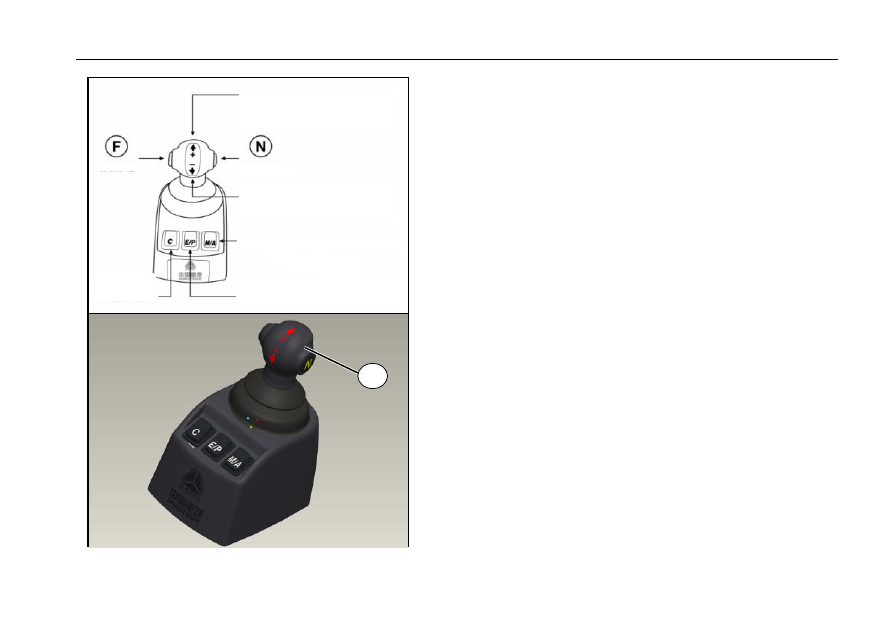

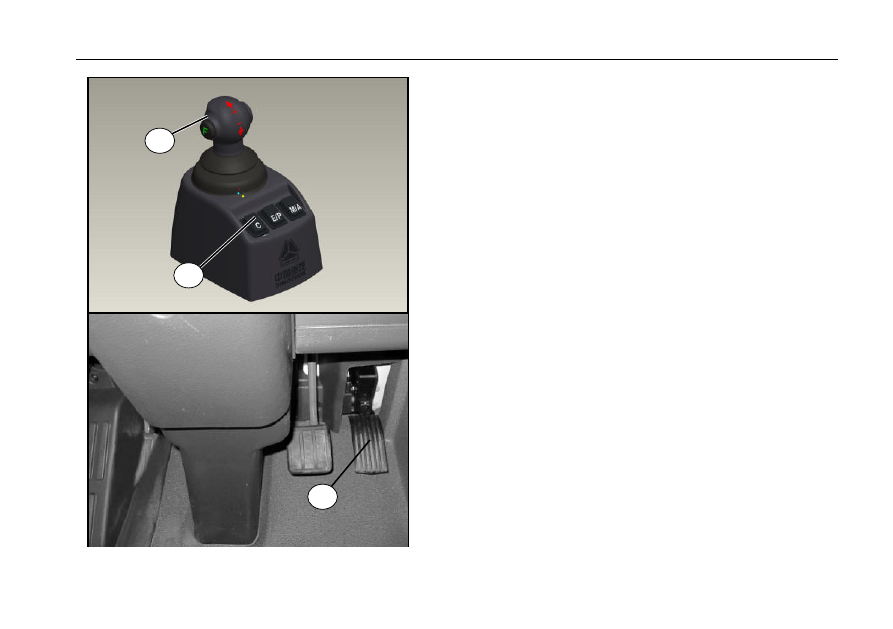

La transmisión automática SmartShift es AMT (Transmisión
mecánica automática), una transmisión inteligente
automática y manual cuidadosamente diseñada por Sinotruk,
en el proceso de cambio es controlado automáticamente por
el sistema de control electrónico (el conductor también
puede enviar solicitud de cambio manualmente), lo que
puede reducir considerablemente la intensidad de trabajo del
conductor y mejorar significativamente la comodidad de
conducción.

Sistema de cambio inteligente

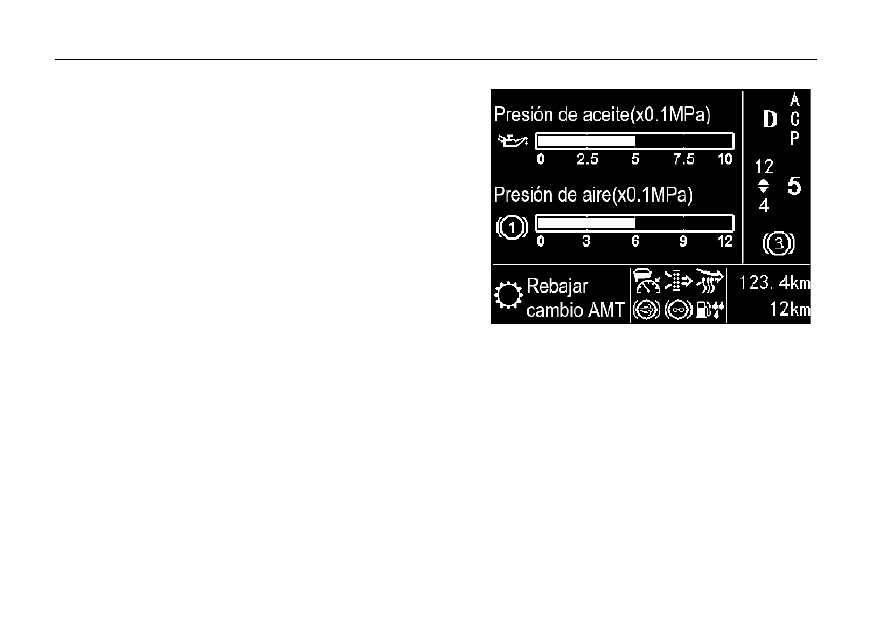

En cualquier proceso de cambio, la marca indicadora de
marcha en el cuadro de instrumentos parpadea. Y el
instrumento muestra la siguiente información:
El significado específico de cada información es:
Marcha actual: marcha de trabajo actual de la transmisión.
Marcha objetivo: Marcha más adecuada para las actuales
condiciones de trabajo a juicio del sistema de control de la
transmisión.
Durante el cambio, si ▲ parpadea, significa una subida de
marcha, y si ▼ parpadea, significa una bajada de marcha.
Estado de funcionamiento de AMT (modo de operación
automática / manual; modo de potencia / economía;
escalada)



228



Transmisión automática





Sistema de cambio inteligente

Las luces de advertencia de AMT se dividen en las de color
rojo y amarillo, con el significado específico de:
Rojo:
Hay una falla grave en el sistema AMT y el vehículo debe
detenerse inmediatamente; No se permitirá la conducción
antes de que se repare la falla.
Amarillo:
El sistema AMT está defectuoso, pero el vehículo todavía
puede marchar de manera segura; necesita ser revisado y
reparado tan pronto como sea posible.
Las transmisiones de la serie HW20716A / HW25712XA
proporcionan los dos modos de operación siguientes:
▼ Modo automático, el sistema de control completa el
control automático.
▼ Modo manual, el conductor ejerce el control directamente.





229



Transmisión automática









La transmisión automática de Sinotruk ofrece dos
selecciones de función



Función automática (función A)

La función automática es la función operativa
predeterminada del sistema de control. Bajo la función
automática, el conductor sólo necesita seleccionar la marcha
de arranque a través de la palanca de cambios

. Las

marchas de arranque incluyen la marcha de avance, la
marcha atrás o la marcha neutral. Durante el proceso de
conducción el sistema de control de la transmisión se basará
en las condiciones actuales del automóvil para seleccionar
automáticamente la marcha más adecuada. El conductor
también puede intervenir en la operación de cambio con la
palanca de cambios bajo la función automática.

Función manual (función M)

Cualquier solicitud de cambio debe ser emitida por el
conductor bajo la función manual, y el conductor decidirá la
oportunidad de cambio, pero el embrague completará
automáticamente las acciones pertinentes controlado por el
sistema.



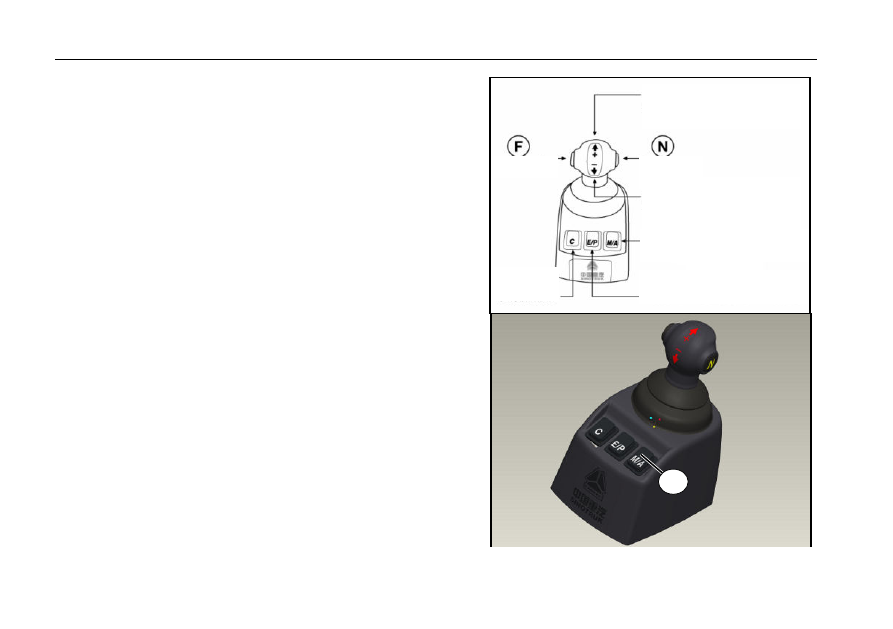

Empuje hacia adelante la palanca para
colgar a la marcha de avance (mantenga
presionado el botón de función  ○

F)    o subir

la marcha

Botón de marcha
neutral

Tire la palanca hacia atrás para colgar a la
marcha atrás (mantenga presionado el
botón de función  ○

F

o bajar la marcha



Botón de cambio entre la función manual <M>
y la función automática <A>


Botón de cambio entre el modo económico
<E> y el modo automático <P>

Botón de función


Botón del modo
de escalada

230



Transmisión automática



Selección de función A / M

El conductor puede realizar el cambio entre la función
manual y la automática a través del botón

  en la palanca.

La pantalla en el tablero de instrumentos muestra el modo de
operación actual de la transmisión en tiempo real.
El modo operativo predeterminado del sistema es la función
automática. El conductor puede realizar el cambio entre la
función A / M en el arranque o en cualquier momento durante
el proceso de conducción.
Bajo la función automática el cambio a la función manual
sigue el método de operación de:
Haga clic en el botón

  de la palanca de cambios, cuando

la pantalla muestre el modo de trabajo M, indica que el
cambio es exitoso.
Bajo la función manual el cambio a la función automática
sigue el método de operación de:
Haga clic en el botón

  de la palanca de cambios, cuando

la pantalla muestre el modo de trabajo A, indica que el
cambio es exitoso.








Empuje hacia adelante la palanca
para colgar a la marcha de avance
(mantenga presionado el botón de
función  ○

F)    o subir la marcha

Botón de
marcha
neutral

Tire la palanca hacia atrás para
colgar a la marcha atrás (mantenga
presionado el botón de función  ○

F

bajar la marcha


Botón de cambio entre la función
manual <M> y la función automática
<A>

Botón de cambio entre el modo
económico <E> y el modo automático
<P>

Botón de
función

Botón del
modo de
escalada

231


Transmisión automática









Arrancar el vehículo

·Seleccione la marcha de arranque apropiada (el sistema de
control sólo permite el arranque en la marcha 1 ~ 8, se
recomienda arrancar en la marcha 1-4)
·Presione ligeramente el pedal del acelerador

, y el

vehículo arranca.
·Afloje el freno de estacionamiento.
·Cuando se necesita arrancar en el modo de ralentí,
mantenga la marcha colocada en la marcha neutral, luego
presione

  (tecla C), cuelgue en la marcha de arranque,

pise el acelerador, y suelte el freno de estacionamiento, para
luego comenzar a conducir. En este modo, el vehículo sólo
puede manejarse en marcha 1 ~ 4. Cuando no se requiere el
modo C, vuelva a presionar

  para salir.

·Cuando se necesita arrancar en el modo de ralentí alto,
mantenga la marcha colocada en la marcha neutral, luego
mantenga presionado

  (tecla C) por más de 5 segundos,

cuelgue en la marcha de arranque y pise el acelerador hasta
el fondo, para luego comenzar a conducir. Después del
arranque normal del vehículo el modo de ralentí alto se
volverá automático, y no es necesario presionar

  (tecla

C).



232



Transmisión automática



Operación bajo el modo automático durante el proceso
de conducción
·Subir y bajar la marcha

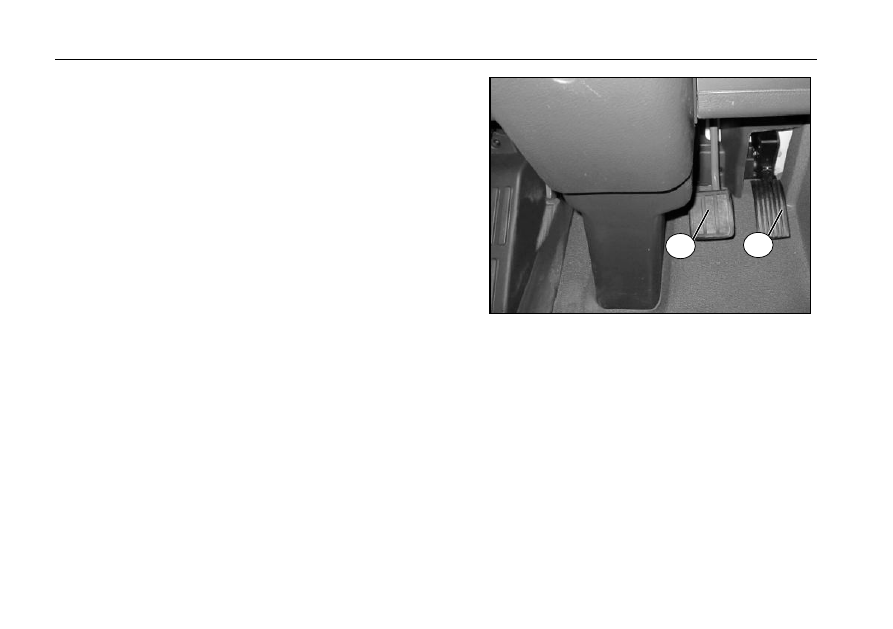

Durante la conducción, el pedal del acelerador

  afecta la

velocidad de rotación del motor, el par y la velocidad del
vehículo.AMT calculará y colgará a la marcha apropiada
automáticamente de acuerdo con la velocidad actual del
motor y otra información. Cuando se presiona el pedal del
freno, el vehículo desacelera y el sistema de control
selecciona automáticamente la óptima marcha para el
funcionamiento del vehículo.

·Acelerar

Para obtener la aceleración máxima del vehículo, puede
pisar el pedal del acelerador

  hasta el fondo. El conductor

puede operar de acuerdo con los siguientes pasos:
- Cambiar al modo P.
- Pisar el pedal del acelerador

  hasta el fondo.

- El sistema de control mantendrá la marcha actual o
seleccionará una marcha más baja.
- Desde entonces, el vehículo ganará suficiente potencia
para acelerar rápidamente.

·Desacelerar

Para desacelerar el vehículo, pise el pedal de freno

  o

suelte el pedal del acelerador

, el vehículo desacelerará.



















Content      ..     13      14      15      16     ..
