Mecanismo de volteo de la cabina





Retorno de la cabina



¡Advertencia!
-  ¡Sólo  permita  que  la  válvula  direccional

  se

active durante la operación de volteo de la cabina;
en  otras  situaciones  como  la  conducción,
inyección  de  aceite  y  similares,  mantenga  la
válvula  direccional  orientada  a  la  posición  de
retorno de la cabina.
-  Para  garantizar  la  seguridad,  no  debe  haber
personas u obstáculos en el área de volteo frente a
la cabina.
- No permita que entre personal entre la cabina y el
chasis cuando la cabina está volteada.
- La cabina debe voltearse a la posición límite para
realizar el trabajo posterior al volteo de la cabina.



•

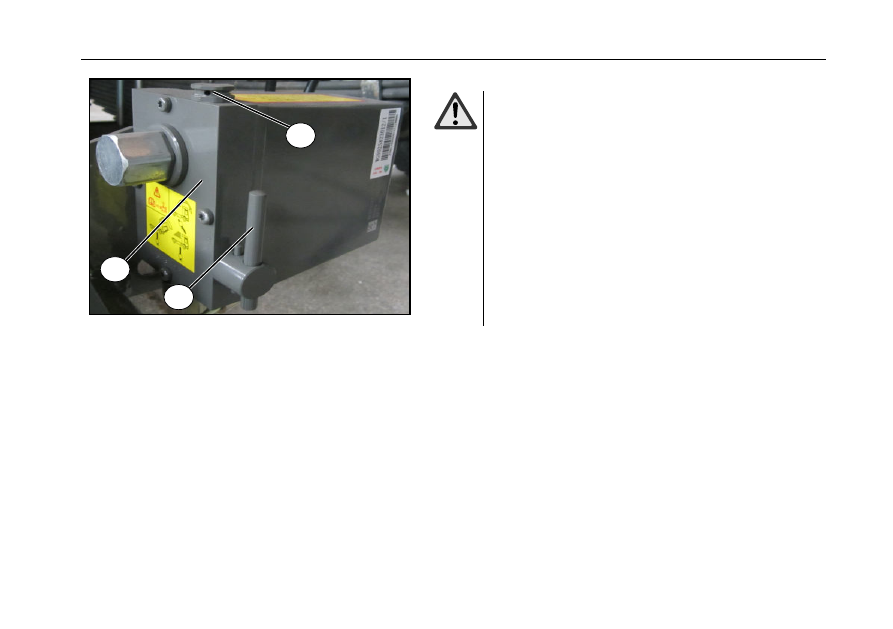

Gire la válvula direccional de la bomba manual hidráulica a la

posición de retorno de la cabina y balancee la bomba manual (o
presione el interruptor

  / sólo para la elevación eléctrica) para

retornar la cabina.


170



Mecanismo de volteo de la cabina





¡Advertencia!
-  No  opere  la  bomba  eléctrica  por  tres  veces
consecutivas  (aunque  se  proporcionan  circuitos
internos  de  protección  del  motor,  ¡el  calor
excesivo puede acortar la vida útil del motor)!
-  Debido  a  que  el  cilindro  presenta  las
características de retorno automático en el punto
final  de  retorno,  cuando  el  pasador  de  bloqueo
está  a  40  ~  150  mm  de  distancia  del  gancho  de
bloqueo, la cabina retornará automáticamente.

•

Cuando la cabina retorna, los fuelles de goma conectados a la

entrada de aire superior deben estar en estrecho contacto con la
entrada de aire inferior, para evitar la entrada de polvo.

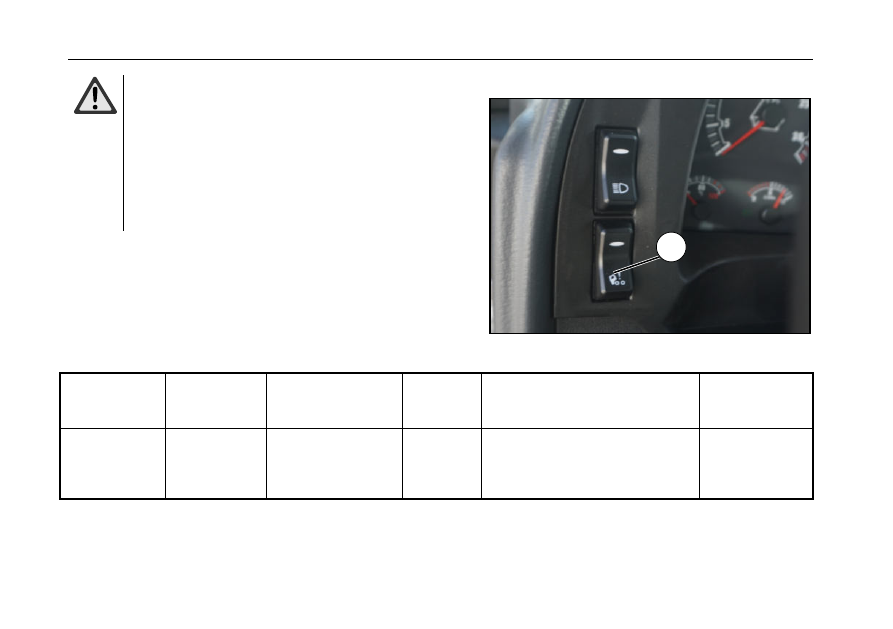

Finalmente, verifique la luz de señal de bloqueo en el cuadro de
instrumentos, y la luz de señal de bloqueo brilla si la cabina está
desbloqueada. Además cierre el interruptor basculante

  de la

cabina    (sólo para la elevación eléctrica)

.




Las reglas de uso de aceite hidráulico de la bomba de elevación y volteo de la cabina se muestran en la tabla a continuación:

Conjunto

Nombre de

aceite

Nivel de calidad y

grado de

viscosidad

Volumen

de aceite

Recorrido o periodo de intervalo

de cambio

Notas

Mecanismo de

volteo de la

cabina

Aceite

hidráulico de la

bomba de

elevación

Aceite hidráulico de

aviación Nº 10

1,8L

Haga la inspección normal, llene el

aceite según la necesidad y no es

necesario reemplazar el aceite.








171


















Capítulo II Preparación de manejo









172



Descripción general de inspección y mantenimiento



Descripción general de inspección y mantenimiento
Antes de arrancar el motor, debe hacer las siguientes
inspecciones:


Cada día:

•

Motor: nivel de aceite

•

Sistema de enfriamiento: nivel de refrigerante

•

Sistema de luces y señales: Función (ver contenido

pertinente en el capítulo I)

•

Cinturón de seguridad de asientos: Estado y función (ver

contenido pertinente en el capítulo I)

•

Sistema de volteo de la cabina: Estado (ver contenido

pertinente en el capítulo I)

•

Combustible: Nivel de combustible

•

Urea: Cantidad restante de urea (ver contenido pertinente

en el capítulo I)

•

Dispositivo de tracción, sillín: Función, tuberías y cables

de conexión (ver contenido pertinente en el capítulo III)

•

Extintor de incendios, herramientas del vehículo


Semanalmente:

•

Neumáticos: presión de aire y estado

•

Tuercas de rueda: si están fijadas y apretadas

1

2



•

Lavaparabrisas: nivel del detergente, adaptabilidad en

invierno, función.

•

Ver fugas en la apariencia: motor, transmisión, caja de

transferencia, eje de accionamiento, mecanismo de

dirección, dispositivo de calefacción, sistema de volteo
hidráulico

•

Filtro de combustible:    drenaje

1

ver contenido

pertinente en el capítulo IV



•

Transmisión: nivel de aceite lubricante


Mensualmente:

•

Sistema de dirección asistida: nivel de líquido

•

Depósito de aceite del embrague: nivel de líquido

•

V-correa y correa acanalada:estado


Cada seis meses:

•

Mecanismo de volteo de la cabina: nivel de aceite (ver

contenido pertinente en el capítulo I)

•

Batería: nivel de líquido electrolítico

•

Sistema hidráulico de volquete (u otro dispositivo

hidráulico): nivel de líquido

Nota: Si el vehículo está equipado con un equipo especial,
sus ítems de inspección requeridos pueden no incluirse en
la tabla.



Nota:

1

Debe basarse en el clima local, el uso y las condiciones

de manejo para aumentar adecuadamente la frecuencia de
inspección.



2

El vehículo nuevo se someterá a la inspección cada día.

173





Descripción general de inspección y mantenimiento



Inspección y mantenimiento después de arrancar el motor


Cada día:

•

Motor: presión de aceite

•

Sistema de frenos: función normal y eficaz

•

Sistema de suspensión de aire:Si el vehículo está inclinado

•

Dirección: Si la operación es normal


Semanalmente:

•

Sistema de suspensión de aire: ver el airbag comprimido


Mensualmente:

•

Secador de aire:    función

1




Nota: Si el vehículo está equipado con un equipo especial, sus ítems de inspección requeridos pueden no incluirse en la
tabla.

Nota:

1

Debe basarse en el clima local, el uso y las condiciones de manejo para aumentar adecuadamente la frecuencia de

inspección.

174




Inspección y mantenimiento antes de arrancar el motor



Inspección y mantenimiento antes de arrancar el motor
Abrir la cubierta frontal



¡Atención!
Antes de abrir la cubierta
frontal, el limpiaparabrisas

  debe estar en la posición

de retorno.



•

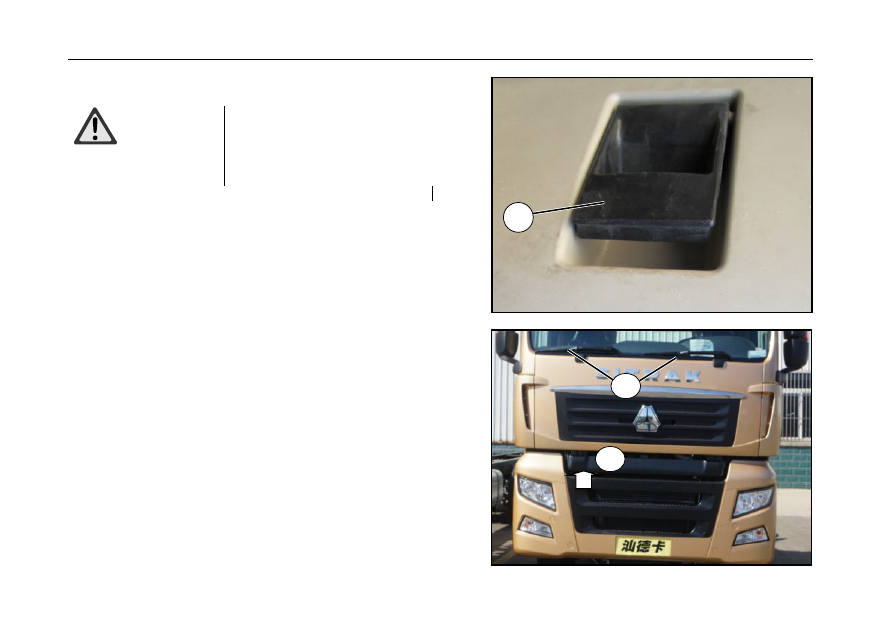

Tire el dispositivo de desbloqueo

  de la cubierta frontal y

el resorte de la cubierta frontal se suelta automáticamente.




•

Con la mano empuje hacia arriba el gancho

  debajo de

la cubierta frontal.





175





Inspección y mantenimiento antes de arrancar el motor



•

Levante la cubierta frontal

.

•

Con la ayuda de dos muelles neumáticos

  abra la cubierta frontal

y asegúrela en la posición final.

Cerrar la cubierta frontal



•

Tire la cubierta frontal

  hacia abajo con el anillo

  y ciérrela.

•

Cierre la cubierta frontal

  con poca fuerza, para escuchar el

sonido de bloqueo del gancho









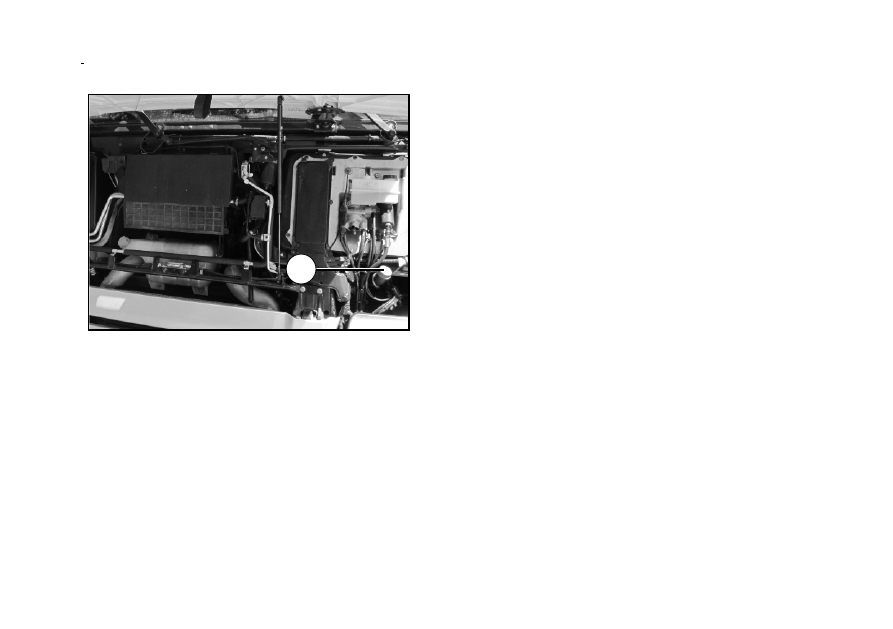

Punto de inspección y mantenimiento:

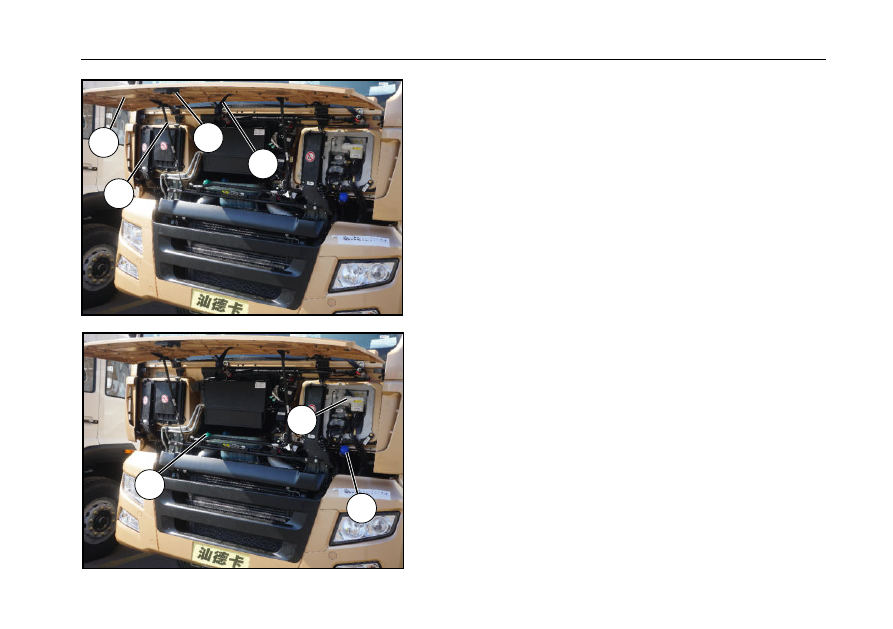

Tras abrir la cubierta frontal, se puede ver las siguientes partes
de inspección y mantenimiento:

  Puerto de llenado del refrigerante

  Tanque hidráulico del embrague

  Puerto de llenado de detergente del parabrisas





176


Inspección y mantenimiento antes de arrancar el motor



Inspección y mantenimiento antes de arrancar el motor




¡Advertencia!
Antes de realizar el trabajo de inspección y
mantenimiento,

revise

limpie

por

completo el sitio.



Debe hacer las siguientes inspecciones a diario antes de
arrancar el motor:
Aceite del motor




•

Estacione  el  automóvil  en  una  superficie  nivelada  y

verifique  el  nivel  de  aceite  después  de  haber  apagado  el
motor por 20 minutos.

•

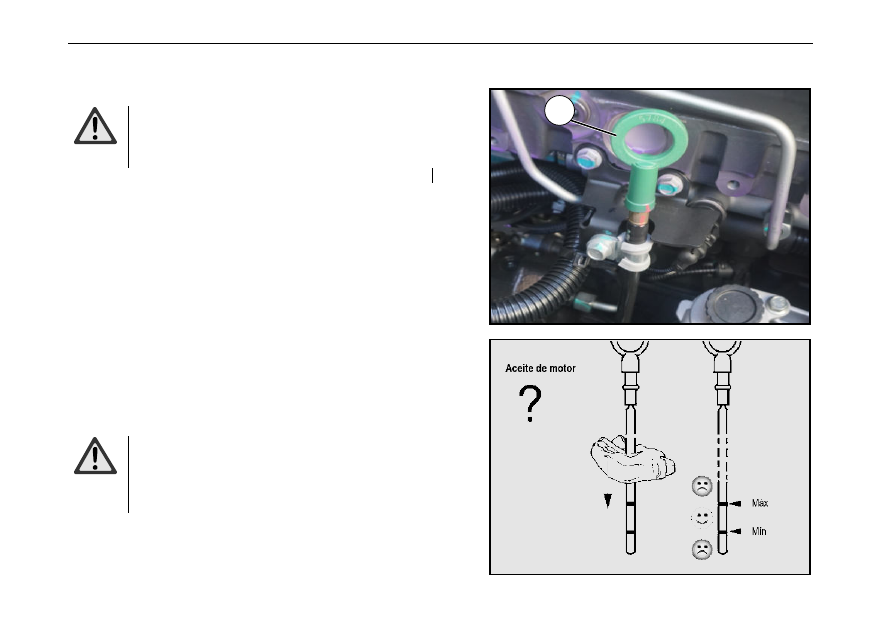

Abra la cubierta frontal, saque la varilla de nivel de aceite

, limpie la varilla con un paño limpio y sin pelusa, inserte la

varilla en el tubo correspondiente y vuelva a sacar la varilla,
en  este  caso  el  nivel  de  aceite  debe  estar  entre  la  marca
máxima y mínima de la varilla y no puede caer por debajo de
la  escala  mínima.Con  múltiples  inspecciones  se  determina
que el nivel de aceite es bajo, debe llenar el aceite.




¡Advertencia!
El  llenado  de  aceite  no  puede  exceder  la
escala máxima. ¡Ya que el exceso de aceite
puede dañar el motor diesel!






177





Inspección y mantenimiento antes de arrancar el motor





Llenar el aceite de motor



•

Cierre el interruptor de llave.





¡Advertencia!

- ¡Cuidado de no dañar el motor!



- Use sólo aceite de motor certificado por
Sinotruk.
- ¡No llene exceso de aceite!




•

Voltee la cabina, véase "Mecanismo de Volteo de la

Cabina".

•

Desenrosque la tapa de llenado

•

Llene el aceite.

•

Apriete la tapa de llenado

Ver el "mantenimiento del motor" para la cantidad de llenado
de aceite.




178




Inspección y mantenimiento antes de arrancar el motor


Sistema de enfriamiento (inspeccionar cada día)

•

Estacione el vehículo en una superficie nivelada y abra la

cubierta frontal.

•

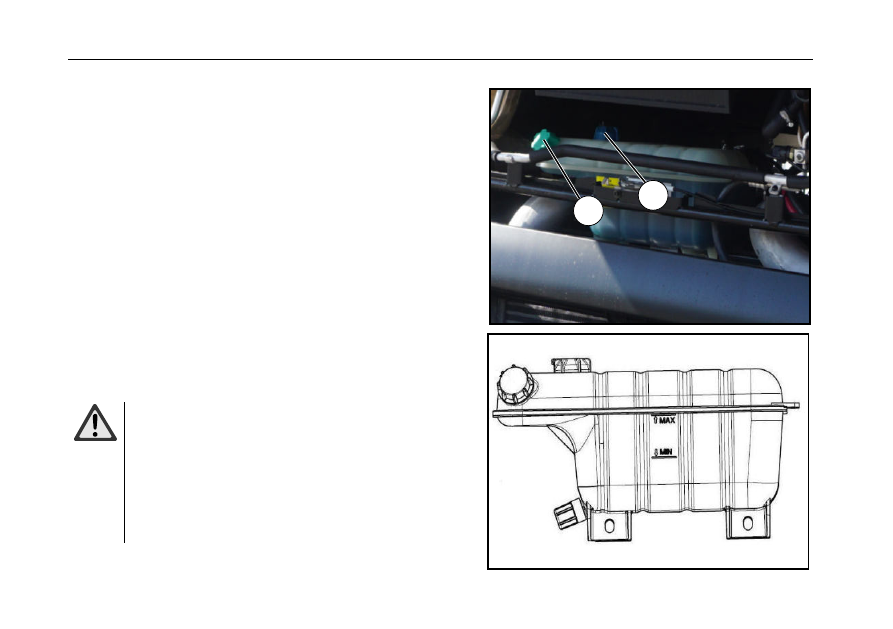

Observe el nivel del líquido en el tanque de expansión, el

cual debe estar entre las marcas de alto y bajo nivel en el
costado del tanque de expansión.

Llene el refrigerante (si es necesario)

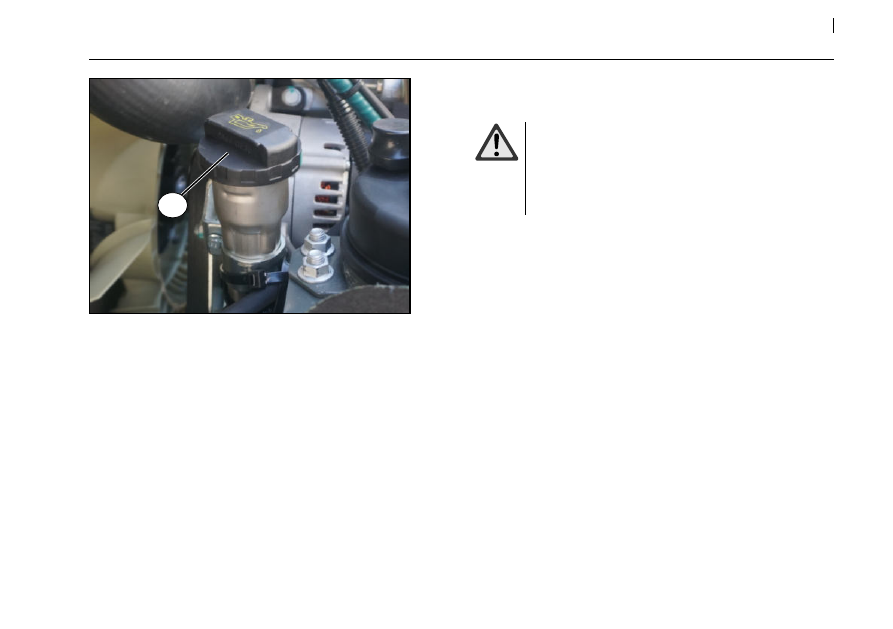

  Tapa de llenado

  Tapa de la válvula limitadora de

presión

•

Desenrosque lentamente la tapa de llenado en sentido

antihorario para aliviar la presión del sistema de enfriamiento
y retire la tapa de llenado.

•

Gire el interruptor de control de temperatura de aire caliente

a la posición máxima de aire caliente.

•

Llene  el  refrigerante  (para  el  tipo  de  refrigerante,  ver  la

sección "Mantenimiento del motor") hasta la marca MAX.

•

Coloque y apriete la tapa de llenado.

•

Arranque  el  motor  y  hágalo  funcionar  al  ralentí  durante  4

minutos.

•

Verifique el nivel de refrigerante y llene el refrigerante si es

necesario.



¡Atención!
Una vez que se detecte daños en la tapa de
la válvula limitadora de presión y en la tapa
de  llenado,  debe  reemplazarlas  lo  antes
posible;  cuando  el  vehículo  recorra  un
kilometraje  de  500000  km  o  un  plazo  de  3
años  (lo  que  ocurra  primero),  debe  hacer  el
reemplazo con una nueva tapa de la válvula
limitadora de presión y tapa de llenado.







179





Inspección y mantenimiento antes de arrancar el motor





El sistema de enfriamiento usa un sistema cerrado de enfriamiento
forzado de agua, y emplea el anticongelante de larga duración por
cuatro temporadas como refrigerante. Incluso si no hay un requisito
de  anticongelación  (la  temperatura  está  por  encima  del  punto  de
congelación  durante  todo  el  año)  en  el  área  donde  se  usa  el
vehículo, no debe usar agua en lugar de anticongelante.



¡Advertencia!
-  El  refrigerante  es  tóxico  y  no  debe  inhalarlo
cuando lo usa, almacena y prepara.
- No debe mezclar diferentes tipos de refrigerante.
-  No  está  permitido  abrir  la  tapa  del  tanque  de
expansión  inmediatamente  después  de  que  el
motor haya dejado de funcionar, para evitar que se
queme  con  gas  interno  a  presión  de  alta
temperatura.
- Si el refrigerante se reduce drásticamente durante
el  uso  del  vehículo,  todo  el  sistema  se
sobrecalentará.

En

este

caso

no

agregue

refrigerante  de  inmediato  ya  que  la  caída  drástica
de  la  temperatura  del  refrigerante  puede  dañar  el
motor.


Vaciar el refrigerante

•

Cuando  se  alcanza  el  ciclo  de  reemplazo  del  refrigerante,  debe

reemplazar rápidamente con el refrigerante nuevo.

•

Cuando  aparezcan  flóculos  en  el  refrigerante,  reemplace

inmediatamente con el refrigerante nuevo.

•

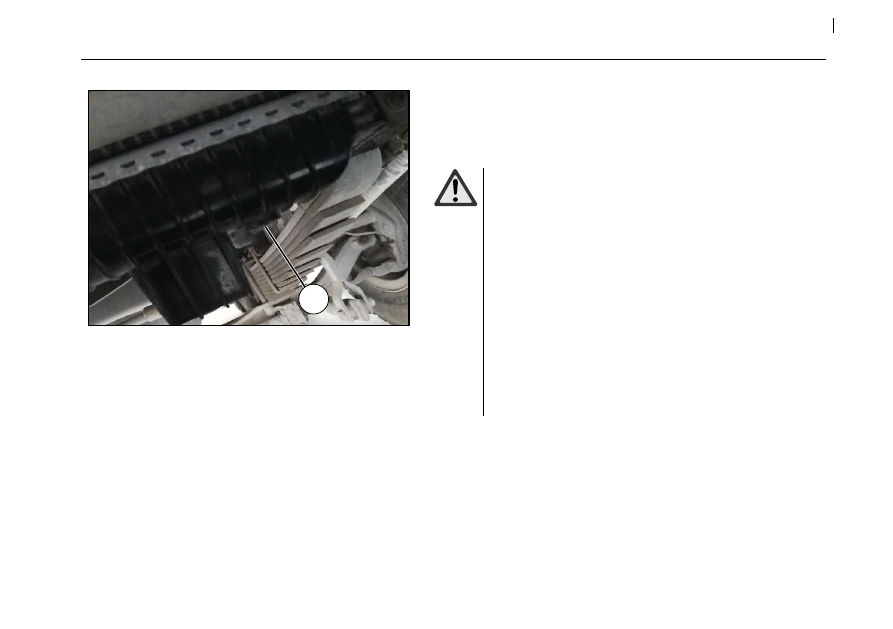

Desatornille el tapón de drenaje

  de la cámara de drenaje del

radiador para drenar todo el refrigerante del vehículo; para vaciar el
refrigerante del motor, consulte la sección "Mantenimiento del
motor".



180




Inspección y mantenimiento antes de arrancar el motor



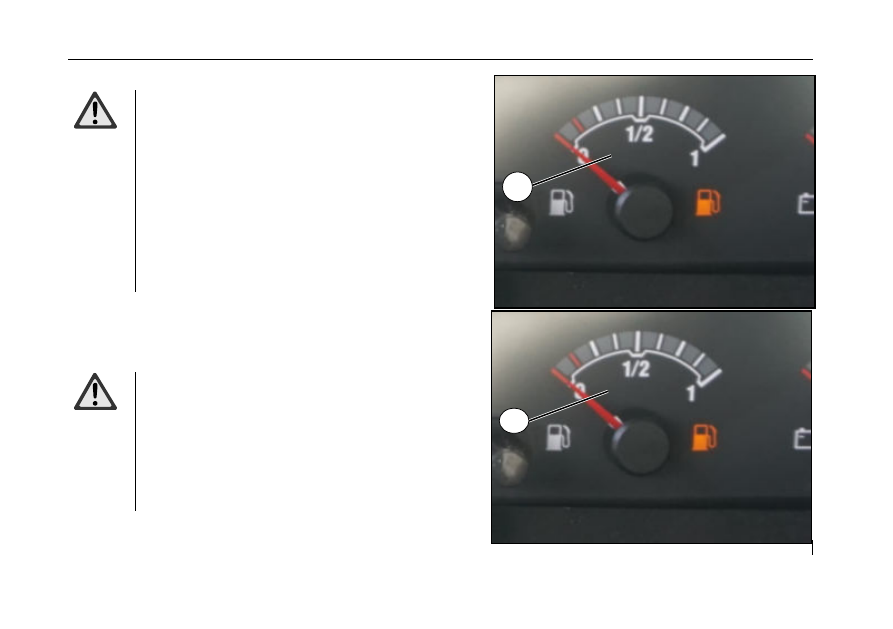

Combustible (inspeccionar cada día)



¡Advertencia!
-  El  combustible  es  muy  inflamable,  tenga
cuidado con el fuego y la explosión.
-  No  llene  combustible  hasta  que  se  apaguen  el
motor y el dispositivo auxiliar de calentamiento.
-  En  el  llenado  de  aceite  del  depósito  de
combustible,  debe  haber  un  5%  de  espacio  de
expansión  para  evitar  el  desbordamiento  de
combustible debido a la expansión térmica.
-  Verifique  la  cantidad  de  combustible  mediante
el  indicador  de  combustible,  si  éste  no  indica
correctamente,

revise

el

indicador

de

combustible y el sensor.

Revisar la cantidad de aceite en el tanque de combustible

•

Encienda el interruptor de la llave de encendido.

•

Verifique  la  cantidad  de  combustible  que  se  muestra  en  el

indicador  de  combustible

  y,  si  es  necesario,  llene  el

combustible.



¡Atención!
- El llenado de aceite no puede exceder el 95% de
la capacidad del tanque de combustible.
- El tanque de combustible no puede quedar sin
combustible.  De  lo  contrario,  es  necesario
drenar  el  aire  en  el  sistema  de  combustible
(ver "Sistema de combustible").
-  Verifique  la  propiedad  anticongelante  del
combustible antes de que comience el invierno.









181

Inspección y mantenimiento antes de arrancar el motor





Inspeccionar el rendimiento y el estado de las luces y el
sistema de señalización del vehículo (cada día)

•

Verifique la superficie de cada luz.

•

Verifique la bombilla, el interruptor y la luz de control.

Extintor de incendios (opcional)

Examine  el  extintor  de  incendios  para  asegurarse  de  que
funcione correctamente cuando sea necesario. Después de
cada uso, agregue agente extintor de incendios o reemplace
con un nuevo extintor de incendios.

Herramientas del vehículo

Verifique  si  las  herramientas  del  vehículo  están  completas.
Por  ejemplo:  gato,  llave  inglesa,  manguera  de  inflado  de
neumáticos, etc.





182




Inspección y mantenimiento antes de arrancar el motor



Debe  hacer  las  siguientes  inspecciones  cada  semana
antes de arrancar el motor:
Presión de aire y estado de neumáticos
Inspección (neumático frío)

•

Verifique todos los neumáticos, incluidos los neumáticos

de repuesto, y la presión de inflado debe ser normal.

•

Verifique el aspecto de todos los neumáticos, el desgaste

de los neumáticos y la profundidad del patrón (de acuerdo
con las condiciones legales).

•

Detecte  objetos  extraños  incrustados  en  el  patrón  del

neumático o entre dos neumáticos.

•

Compruebe  si  la  superficie  exterior  del  neumático  está

dañada.

Tuercas de rueda

•

Verifique la conexión de tuerca.

•

Apriete todas las tuercas de la rueda al par especificado

nuevamente.

¡Advertencia!
- La velocidad de marcha, la seguridad y la
maniobrabilidad  del  vehículo,  así  como  la
vida útil del neumático, todas dependen de
si la presión de aire del neumático cumple
con los requisitos.
- Una presión de inflado inadecuada de los
neumáticos puede reducir la seguridad en
la conducción y, al mismo tiempo, acelerar
la eliminación de neumáticos. Si la presión
de  los  neumáticos  siempre  disminuye,
debe  verificar  si  el  material  extraño  está
incrustado  en  los  neumáticos.  Al  mismo
tiempo,  también  verifique  las  fugas  del
cubo y la válvula.

-  Después  de  que  el  vehículo  marche  a  cierta
velocidad,  la  presión  de  los  neumáticos
aumentará  si  el  neumático  se  calienta.  En  esta
situación,  los  neumáticos  no  deben  ser
desinflados. La presión de inflado del neumático
variará  con  la  temperatura  del  aire  en
aproximadamente  0,2  bar  por  cada  10  °  C.  Se
debe  prestar  especial  atención  al  inspeccionar

los neumáticos en el interior durante el invierno.








183



Inspección y mantenimiento antes de arrancar el motor



Sistema de limpieza del parabrisas / sistema de
limpiaparabrisas

Debe verificarse una vez por semana o con mayor frecuencia, según
el clima, el uso y las condiciones de manejo.



•

Abrir la cubierta frontal.

•

Desenrosque la tapa

•

Compruebe el nivel de líquido en el tanque de almacenamiento.

•

Si es necesario, llene el detergente.

Nota: Antes de que llegue el invierno, llene el detergente
anticongelante del parabrisas, es decir, la solución acuosa de
metanol (o isopropanol, etilenglicol) con una relación de volumen del
50%.

•

Vuelva a colocar la tapa

•

Verifique el sistema de limpieza del parabrisas / sistema de

limpiaparabrisas para ver si funciona normalmente.





184



Inspección y mantenimiento antes de arrancar el motor



Verificar la transmisión semanalmente
Verificar el nivel de aceite

Para verificar el nivel de aceite de la transmisión, consulte la
sección "Mantenimiento de la transmisión".



Verifique  el  motor,  la  transmisión,  la  caja  de
transferencia, el eje de accionamiento, el mecanismo de
dirección,  el  dispositivo  de  calefacción  y  el  sistema  de
volteo hidráulico para ver si presentan fugas.



Si es necesario, haga la reparación en la estación de servicio
de Sinotruk.





















Content      ..     10      11      12      13     ..
