SINOTRUK Manual de Conductor para camiones (2017) - 10





137





Sistema de frenado



Sistema de frenado
Función del sistema de frenado

Freno de servicio
Freno de estacionamiento y de emergencia
Freno auxiliar (freno de escape del motor, etc.)
Freno del remolque (aplicable a tractores)

El freno de servicio es un freno de presión de aire de doble
circuito  y  es  independiente  del  dispositivo  de  control  del
freno  de  estacionamiento.  El  freno  de  estacionamiento
bloquea los frenos con un dispositivo totalmente mecánico,
permitiendo que el vehículo bloquee los frenos a través del
dispositivo  totalmente  mecánico  y  quede  estacionado
confiablemente en la rampa, incluso sin conductor. El freno
de  estacionamiento  y  freno  de  emergencia  comparten  un
dispositivo  de  control,  si  alguna  parte  del  dispositivo  de
control del freno de servicio falla, aún puede cumplir con los
requisitos de rendimiento del freno de emergencia.

¡Advertencia!
- El sistema de frenos no puede exceder sus
límites físicos.Tenga esto en cuenta
especialmente al conducir en carreteras
húmedas y resbaladizas o de condiciones
malas. Debe ajustar constantemente su
conducción para adaptarse a las diferentes
condiciones de la carretera y el tráfico.
















138




Sistema de frenos





Inspección de función del sistema de frenos

•

Cuando  se  activa  el  interruptor  de  llave,  las  diversas

funciones del sistema de frenos se inician automáticamente.

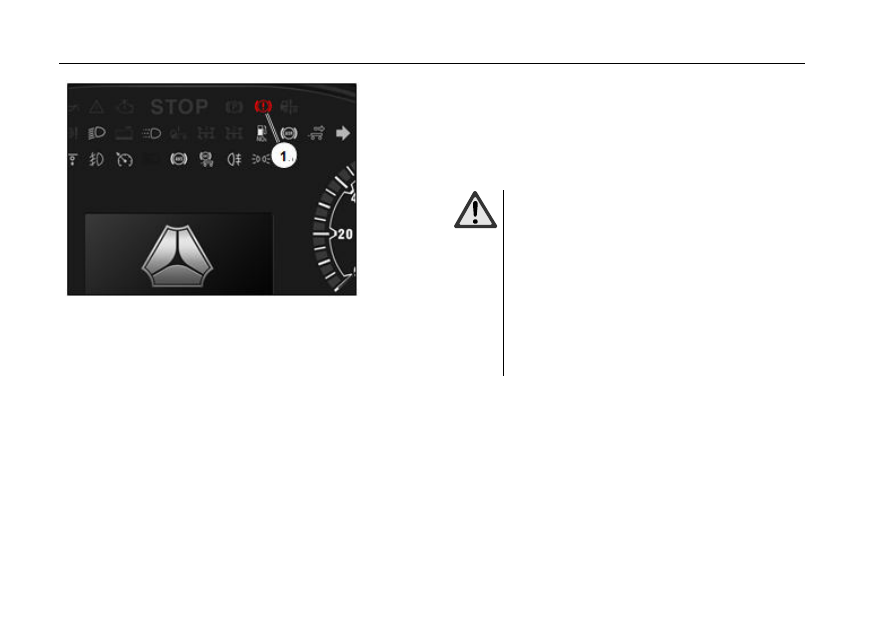

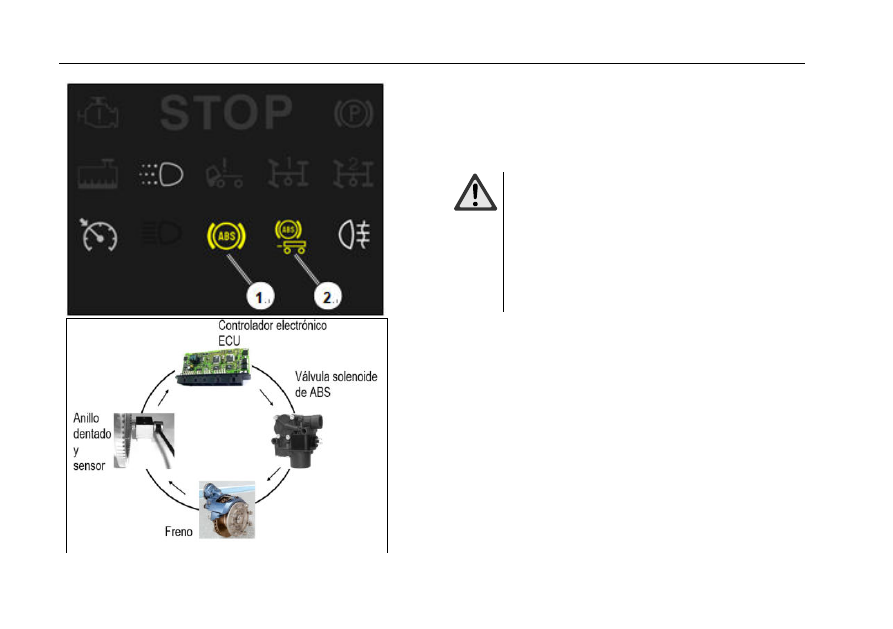

Visualización de falla del sistema de frenos

•

En caso de ocurrir falla del sistema de frenos, el panel

de la luz de detección mostrará el símbolo "falla del sistema
de frenos"



¡Advertencia!
-  Al  detectar  falla  en  el  sistema  de  frenos,
debe  usar  el  freno  de  servicio  o  freno  de
emergencia para detener el automóvil,
solicite  ayuda  a  la  estación  de  servicio  de
Sinotruk y elimine la falla antes de conducir.
-  Cuando  falla  el  ABS,  las  ruedas  pueden
bloquearse durante el frenado, en este caso
debe  digirirse  a  la  estación  de  servicio  de
Sinotruk de cerca para la solución de fallas.








139





Sistema de frenos



Freno de servicio

•

El pedal de freno actúa en todas las ruedas del vehículo

a través de dos circuitos independientes.

•

La  presión  nominal  de  trabajo  es  1MPa.El  primer

circuito actúa sobre las ruedas del eje trasero (o eje trasero
doble), y el segundo circuito actúa sobre las ruedas del eje
delantero, una vez que la presión del tanque de aire de uno
de  los  dos  circuitos  cae  por  debajo  de  0,55MPa,  se
encienden  las  luces  indicadoras  de  falla  del  sistema  de
frenos,  en  eso  debe  detener  el  vehículo  inmediatamente
para la inspección y garantizar la seguridad del tráfico.

•

En un corto período de tiempo, el múltiple uso continuo

de freno durante el viaje completo también puede conducir a
que la presión caiga por debajo de 0,55MPa.

•

Al pisar el pedal de freno sin presionar el interruptor de

corte de vinculación del freno de escape, el freno de escape
entrará en efecto automáticamente.
Cuando  las  carreteras  están  mojadas  y  resbaladizas  en
tiempos  de  lluvia  y  nieve,  debe  presionar  el  interruptor  de
corte  de  vinculación  del  freno  de  escape  para  cortar  la
función de vinculación del freno de escape.







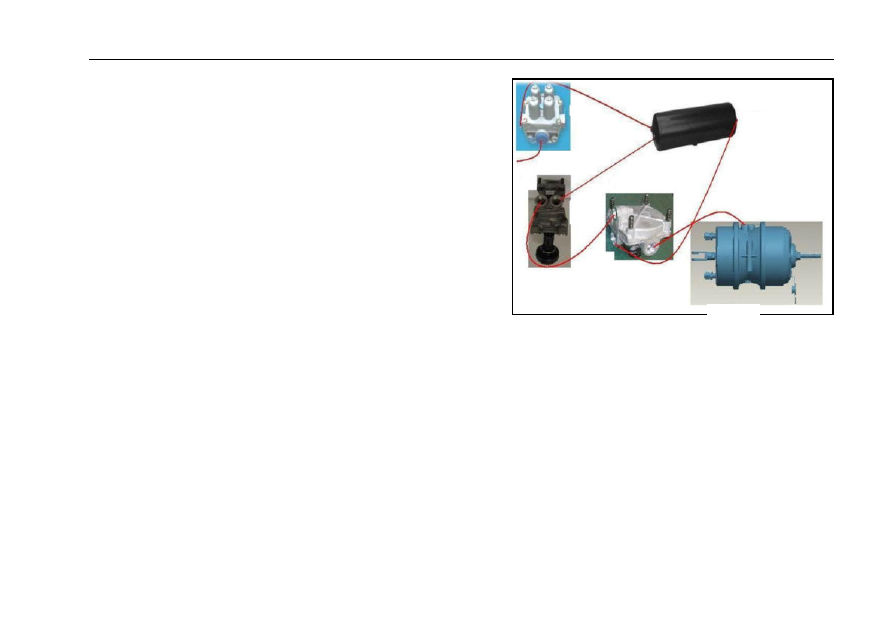

Válvula de

cuatro vías

Válvula

maestra de

freno

Válvula de

relé

Sub-cámara

de freno

Depósito de

aire

140




Sistema de frenos





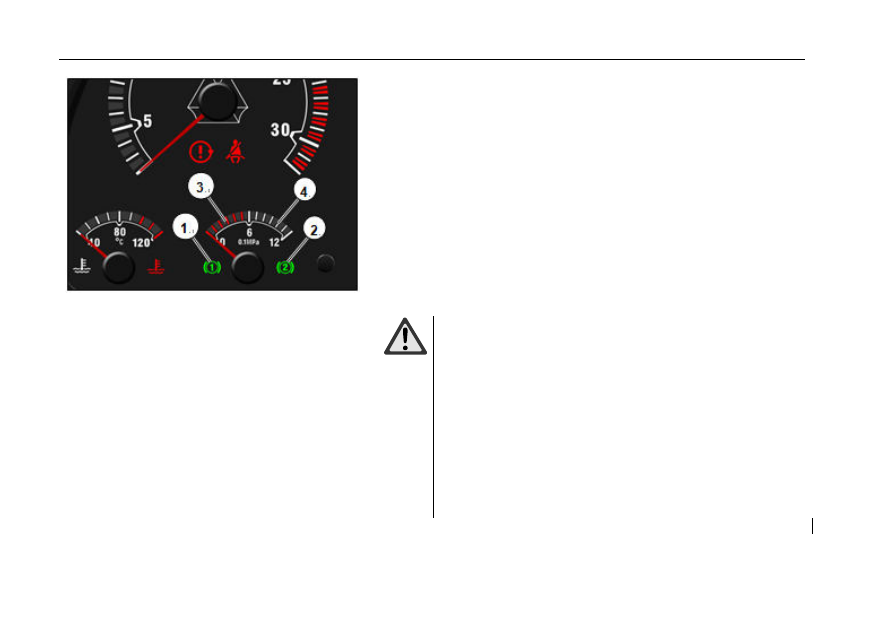

Visualización de presión de aire

En circunstancias normales, el barómetro muestra la presión del circuito
de presión inferior. A través del botón de conmutación de presión en la
parte inferior del cuadro de instrumentos se muestra la presión de otro
circuito  de  presión  más  alta.Después  de  10  segundos,  se  conmutará
automáticamente  para  mostrar  la  presión  del  circuito  de  presión  más
baja.

  en el barómetro muestra las condiciones de presión del eje trasero y

del circuito de freno I;

  en el barómetro muestra las condiciones de presión del eje delantero

y del circuito de freno II.
Cuando el puntero del barómetro está en la zona roja

: la presión es

demasiado baja, y la luz indicadora de alarma de presión se encenderá.
Cuando el puntero del barómetro está en la zona blanca

: la presión

es normal.



¡Advertencia!
-  Si  la  presión  es  demasiado  baja  (menos  de
0.55MPa),  se  enciende  la  luz  de  alarma.  Espere
hasta que la luz de alarma se apague y el mensaje
de  alarma  desaparezca  antes  de  arrancar  el
vehículo.
-  Después  de  arrancar,  pruebe  la  función  de
frenado

(freno

de

servicio

freno

de

estacionamiento)  tan  pronto  como  sea  posible  en
una carretera seca y de buenas condiciones.
- Asegúrese de que no  hay objetos extraños en  el
área de operación del pedal.







141






Sistema de frenos



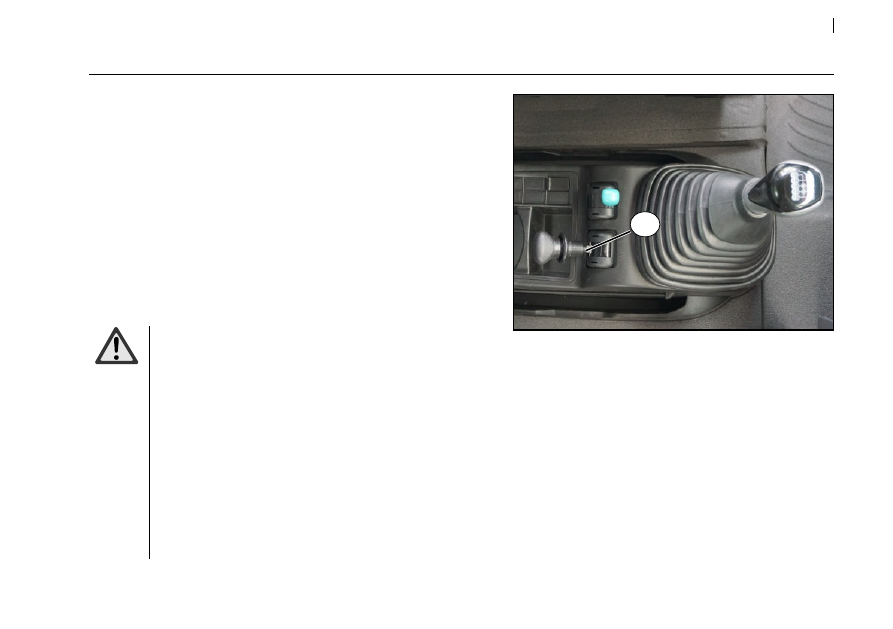

Freno de estacionamiento

•

El  freno  de  estacionamiento  puede  utilizarse  también  como
freno de emergencia. Manipulando la manija de la válvula del
freno de mano

  la cámara del freno de almacenamiento de

energía  de  resorte  funcionará,  para  lograr  el  freno  de
estacionamiento. Cuando el sistema del freno de servicio tiene
fugas y otras fallas, se puede usar el freno de estacionamiento
para lograr un frenado de emergencia.

•

La  válvula  del  freno  de  mano  está  instalada  en  la  parte
posterior  de  la  manija  de  cambio  de  marcha.Sólo  cuando  la
presión del sistema de frenos sea superior a 0,55MPa y la luz
de señal del freno de estacionamiento se apague, el freno de
estacionamiento  podrá  levantarse  por  completo  manipulando
la válvula del freno de mano, y el automóvil podrá arrancar.





¡Advertencia!
-  ¡Siempre  use  el  freno  de  estacionamiento
cuando  estacione  el  vehículo!  En  caso
necesario,  use  almohadillas  de  las  ruedas
para evitar el deslizamiento del vehículo.
-  ¡No  arranque  el  automóvil  hasta  que  se
apague  la  luz  de  señal  del  freno  de
estacionamiento!
- Antes de arrancar el motor, la manija de la
válvula  del  freno  de  mano  debe  colocarse
en  la  posición  de  estacionamiento.  De  lo
contrario,  cuando  la  presión  de  aire  del
freno aumente, el freno de estacionamiento
original se levantará.









142




Sistema de frenos



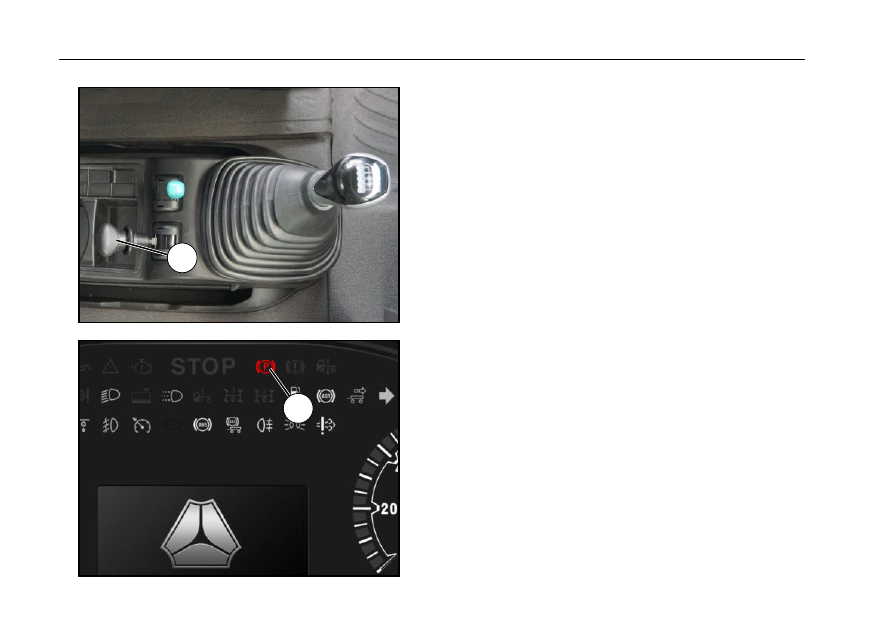

Usar freno de estacionamiento

•

Tire hacia atrás la manija

  hasta que se bloquee, y la luz

indicadora del freno de estacionamiento

  se enciende. En este

momento  el  freno  de  estacionamiento  queda  totalmente
bloqueado.

  Frenar parcialmente

•

Tire la manija gradualmente hacia atrás y manténgala en la

posición deseada, o ella volverá automáticamente a la posición de
liberación.  En  este  momento  la  luz  indicadora  del  freno  de
estacionamiento en el cuadro de instrumentos

  se enciende.

•

Si  no  se  tira  la  palanca  de  control  a  la  posición  de  frenado

total,  la  palanca  de  control  puede  volver  automáticamente  a  la
posición de liberación, en cuyo caso el vehículo puede resbalar sin
aplicarse el freno de estacionamiento.

Liberar la palanca del freno de estacionamiento



•

Suelte  el  pestillo  de  la  palanca,  ésta  regresará

automáticamente a la posición de liberación, y la luz indicadora del
freno de estacionamiento

  se apagará.

•

La presión del tanque de aire debe ser de al menos 0,55MPa

o  superior  para  garantizar  que  el  freno  de  estacionamiento  esté
completamente liberado. Si es inferior a este valor de presión, se
encenderá la luz de falla "STOP" en el cuadro de instrumentos.



143





Sistema de frenos


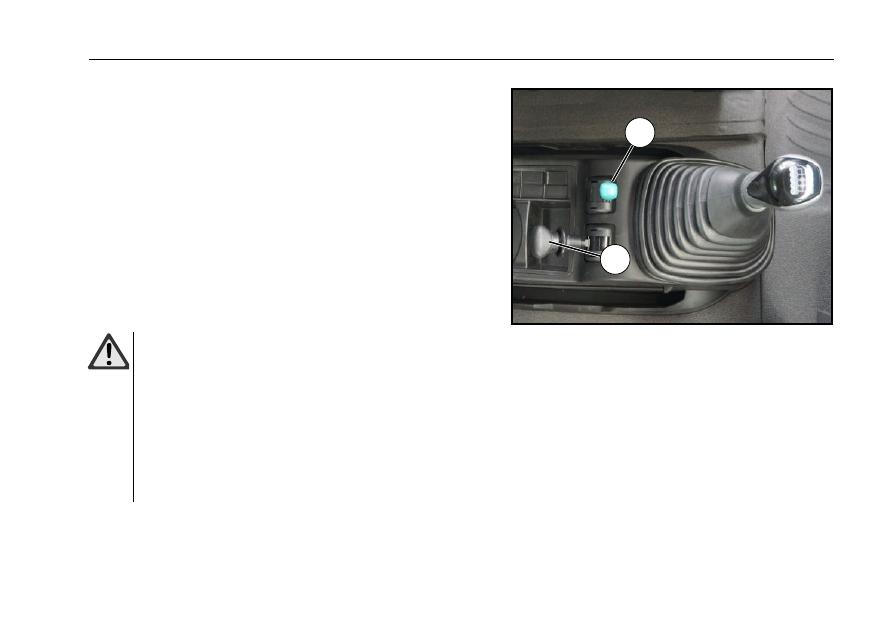

Posición de prueba del freno de estacionamiento

•

La  posición  de  prueba  se  usa  para  detectar  si  la  fuerza  de

frenado  de  la  cámara  de  freno  de  almacenamiento  de  energía  del
resorte del tractor es suficiente para estacionar el tren tractor en la
pendiente.

El método de detección es como sigue

•

Tire la palanca del freno de estacionamiento

•

Continúe  tirando  la  palanca

  hacia  atrás  a  la  posición  de

prueba, empuje la palanca del freno del remolque

  hacia adelante,

y suelte el freno del remolque, para que el freno de estacionamiento
del tren sólo confíe en la fuerza de frenado de la cámara de freno de
almacenamiento  de  energía  del  resorte  del  tractor.Si  la  prueba
muestra que la cámara de freno de almacenamiento de energía del
resorte no es capaz de frenar el tren tractor, debe aplicar cuñas para
bloquear las ruedas.


¡Advertencia!
- El tren tractor puede deslizarse durante la prueba.
- Si las disposiciones anteriores no se tienen en
cuenta, las ruedas generalmente están bloqueadas por
cuñas, tal como lo exige la ley.
- Pruebe el freno de almacenamiento de energía del
resorte antes de bloquear confiablemente las ruedas
del tren tractor con las cuñas.
¡El rendimiento de frenado de la cámara de aire puede
traer el riesgo de accidentes!







144




Sistema de frenos





Freno auxiliar (freno de escape del motor)

El  freno  de  escape  puede  mantener  el  vehículo
desacelerando  o  estabilizar  la  velocidad  del  vehículo.  En
caso  de  condiciones  de  cuesta  larga  abajo,  encuentro  de
vehículos o carreteras de malas condiciones, se puede usar
el freno de escape para anticipar la desaceleración.

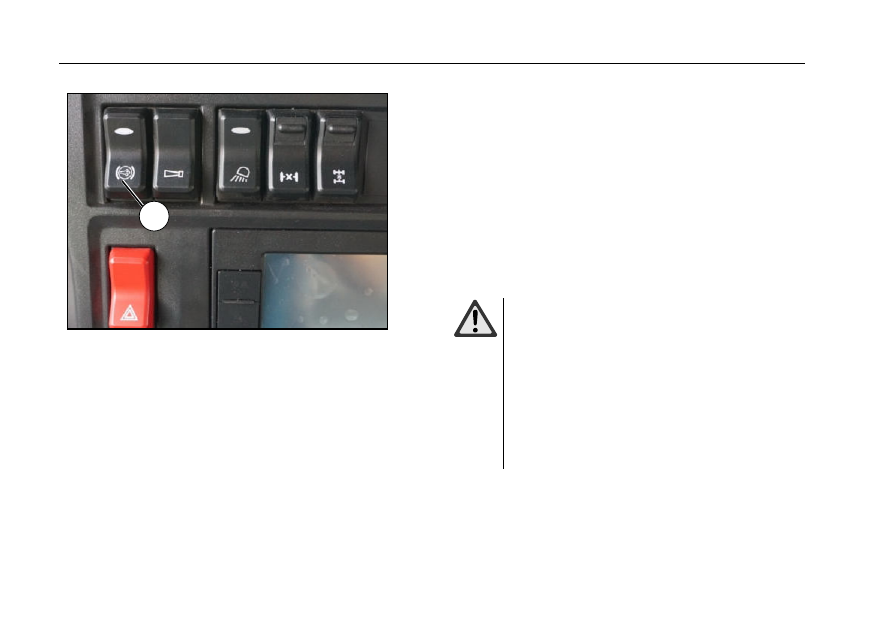

Cuando el conductor presiona el interruptor basculante

  y

las siguientes condiciones se cumplen, el vehículo alcanzará
el freno de escape del motor:



  - Sin pisar el embrague
- El pedal del acelerador está liberado
  - No en marcha neutral
-  La  velocidad  de  rotación  del  motor  está  por  encima  de
800rpm.



¡Advertencia!
-  Tenga  cuidado  con  el  freno  de  escape  del
motor  en  carreteras  mojadas,  sucias  o
heladas,  ¡el  vehículo  corre  el  riesgo  de
patinar y resbalar!



-  Cuando  está  conduciendo  en  cuesta  larga
abajo,  debe  usar  el  freno  de  escape  en  la
marcha  de  la  transmisión,  porque  en  este
momento  la  marcha  neutral  no  surte  efecto
de frenado.







145





Sistema de frenos



Freno de escape

•

El uso razonable del freno de escape puede reducir la frecuencia de uso del freno de servicio, reducir el desgaste del

freno y el desgaste de los neumáticos aumentado por el frenado, extender el ciclo de reemplazo de las zapatas de freno, así
como reducir los costos operativos del vehículo.


¡Advertencia!
El freno de escape es un dispositivo de freno auxiliar, no un dispositivo de estacionamiento de automóviles,
entonces no puede reemplazar al sistema de freno de servicio del automóvil, para que el automóvil quede
parado por completo debe usar el freno de servicio, es decir, el freno de pie. Para satisfacer las necesidades
de deceleración, el uso apropiado del freno auxiliar ayuda a mantener frío el freno de servicio, para que éste
proporcione rápidamente la mayor fuerza de frenado cuando sea necesario.







146





Sistema de frenos





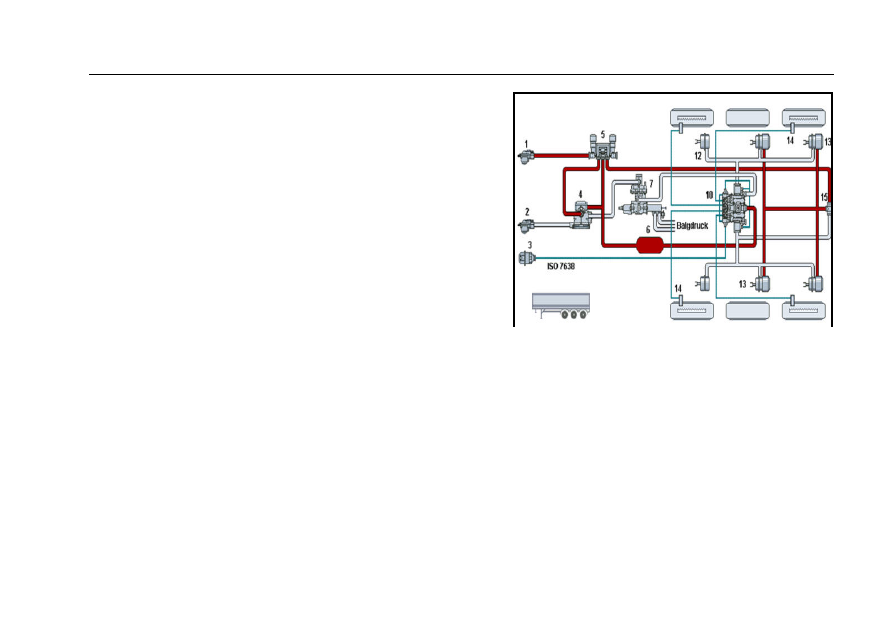

Freno del remolque (aplicable a tractores)

•

El  freno  de  remolque  es  utilizado  por  separado  para

frenar un remolque.

•

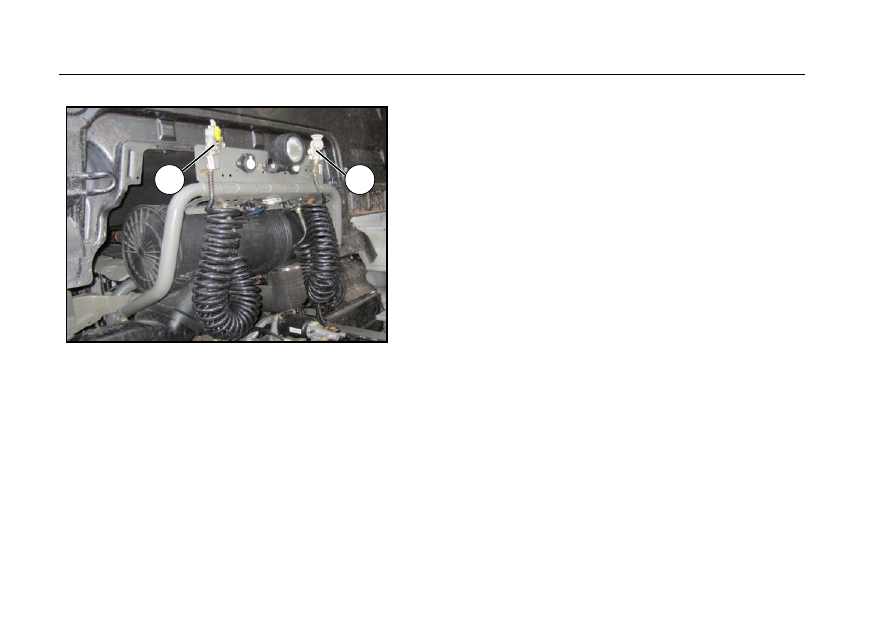

La  conexión  del  freno  del  remolque  (amarilla)

  y  la

de  inflado  del  remolque  (roja)

  están  respectivamente

conectadas  con  las  conexiones  correspondientes  del
remolque (roja a roja, amarilla a amarilla).

•

Conectar la tubería de aire comprimido

•

Conecte  la  conexión  de  la  tubería  de  control  de  freno

(amarilla).

•

Conecte  la  conexión  de  la  tubería  de  suministro  de

energía del remolque (roja).

•

Al conectar las tuberías de aire comprimido y las líneas

eléctricas, debe garantizar que ellas no sean presionadas, ni
se entrelacen o froten entre sí cuando el vehículo gire o dé
tumbos.



147



Sistema de frenos



Desconectar la tubería de aire comprimido
Las conexiones del remolque deben separarse según la siguiente secuencia, de lo contrario, se soltará el freno del
remolque y el remolque podrá moverse.

•

Tire la palanca del freno de estacionamiento y pare el tractor.

•

Desconecte la manguera de la tubería de inflado (roja) y los frenos del remolque y del semirremolque se aplicarán

automáticamente.

•

Desconecte la conexión de la tubería de control de freno (amarilla).



¡Advertencia!
- De acuerdo con la carga del vehículo y la pendiente de la superficie de la carretera, arranque el vehículo
con la primera a cuarta marcha. Después, pruebe el freno de servicio y el freno de estacionamiento del
vehículo inmediatamente.
- En la prueba de freno, preste atención a las condiciones del tráfico, para garantizar la seguridad.










148




Sistema de frenos







Sistema de frenos antibloqueo (ABS)

•

ABS  es  la  abreviatura  en  inglés  de  "Antilock  Braking

System",  y  es  el  sistema  de  frenos  antibloqueo  que  puede
evitar que las ruedas se bloqueen en el proceso de frenado.

•

ABS  puede  mantener  la  dirección  y  la  estabilidad

direccional del vehículo incluso en frenado de emergencia.



¡Advertencia!
-  Al  conducir  a  baja  velocidad  ABS  no
funciona.
-ABS  no  puede  compensar  los  errores  de
conducción  (por  ejemplo,  una  distancia  de
seguridad demasiado pequeña con respecto
al vehículo de delante, demasiada velocidad
o ninguna deceleración al girar).




Verificar la función de ABS

•

El ABS se inicia automáticamente cuando se enciende

el interruptor de llave.

•

Cuando  la  luz  indicadora  de  detección  de  ABS



permanece  encendida,  esto  indica  que  el  ABS  ha  fallado.
Para  la  inspección,  reparación  y  mantenimiento  de  ABS,
consulte  la  información  técnica  del  proveedor  de  ABS
entregada junto con el vehículo.





149




Sistema de frenos



Remolcar semirremolque equipado con ABS

•

La  ECU  del  ABS  del  remolque  es  independiente,
requiere que el automóvil principal suministre energía y,
el estado de falla del ABS del remolque será mostrado
en la pantalla de instrumento del automóvil principal.

•

Cuando  se  produce  falla  con  el  ABS  del  remolque,  el
logo  de  alarma  del  ABS  del  remolque

  se  visualiza

en  el  panel  de  la  luz  detección,  consulte  "Información
visualizada en la pantalla del conductor y en el panel de
la luz de detección" para los detalles.





150




Sistema de frenos





Precauciones diarias del sistema de frenos

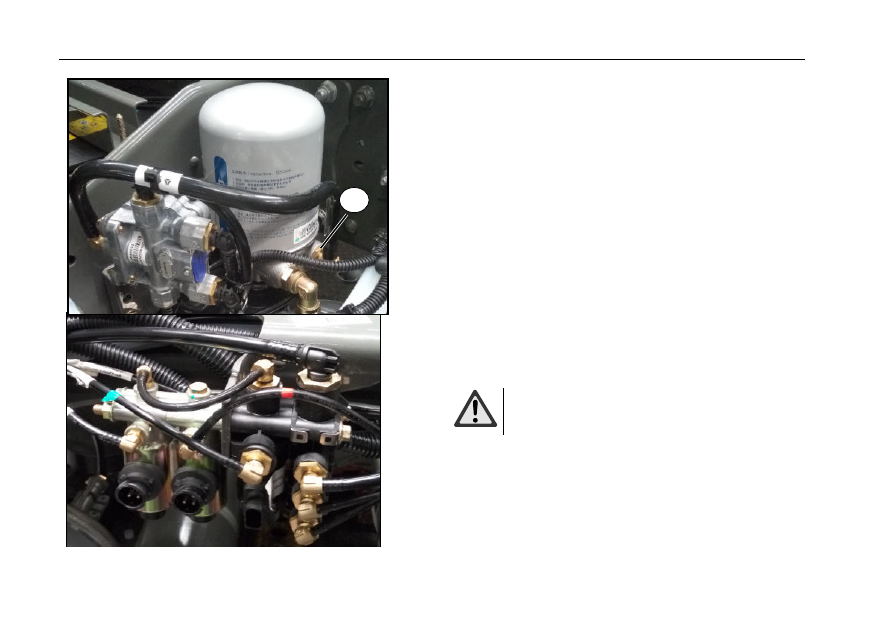

Conector de inflado

•

El  conector  de  inflado

  está  ubicado  en  el  secador

de aire, disponible para conectar un instrumento de prueba
externo para detectar la presión en la tubería de freno.

•

Cuando  el  conector  de  inflado  se  conecta  con  la

manguera de inflado, puede inflar los neumáticos, y también
puede inflar el sistema de frenos del vehículo con fuente de
aire externa.



Módulo de aire auxiliar

•

El  módulo  de  aire  auxiliar  queda  instalado  en  el

bastidor, desenrosque cualquier tapón para obtener aire con
uso de un conector rápido.




¡Advertencia!
Aquí no está permitido conectar la conexión
tubular de tipo manga.







151



Sistema de frenos


Medidas de protección de la tubería de freno

¡Advertencia!

Las siguientes disposiciones se aplican cuando se suelda, corta o perfora cerca del tubo de nylon de frenos:

- Primero libere la presión de aire en la tubería.

- Cubra la tubería para evitar daños por chispas, llamas y virutas ardientes.

- Los tubos sin presión permiten una temperatura máxima de 130 ° C, pero con una duración de no más de 1
hora.







¡Atención!

-  Verifique  periódicamente  la  estanqueidad  del  sistema  de  frenos  de  aire  comprimido  y  compruebe  si  hay
fugas en las tuberías; reemplácelas cuando las tuberías estén dobladas, con arañazos de fricción, abolladuras
u otras partes dañadas.

- Controle regularmente las tuberías de aire comprimido en busca de corrosión.








152





Sistema de frenos

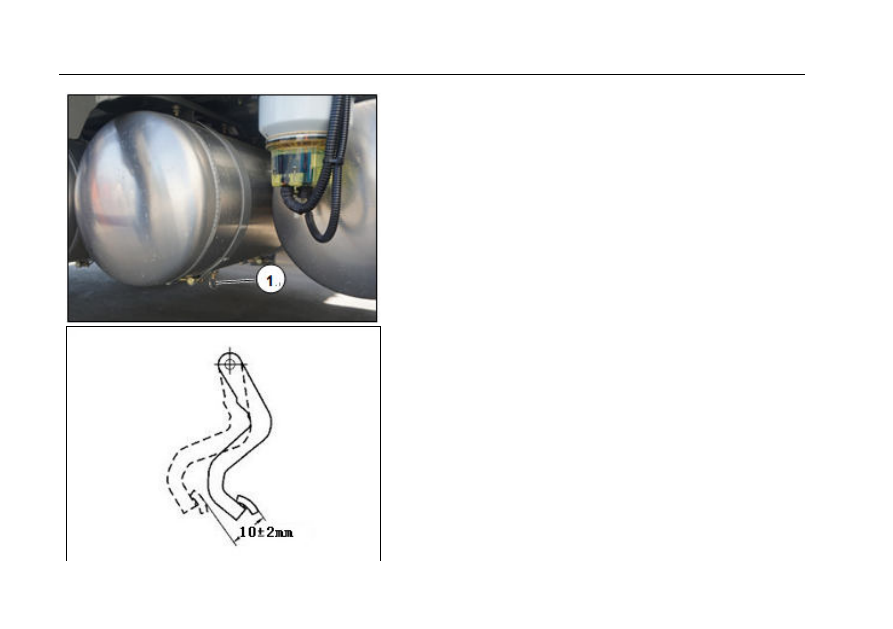

Compruebe y excluya la humedad en el tanque de aire.

•

Aplique  el  freno  de  estacionamiento  para  detener  el

automóvil. Tire lateralmente el anillo de la válvula de drenaje
manual

  en la parte inferior del tanque de aire para excluir

la humedad acumulada en el tanque de aire.

•

Es  aconsejable  comprobar  el  tanque  de  aire  más

alejado del secador de aire a diario. Si se drena la mezcla de
aceite-agua  en  la  válvula  de  drenaje,  se  indica  que  el
secador  de  aire  ha  fallado  y  la  lata  de  secado  en  la  parte
superior  del  secador  de  aire  debe  reemplazarse
inmediatamente.

•

La lata de secado del secador de aire se reemplaza al

menos cada dos años.





Verificar la carrera de pedal de freno

•

Pise  ligeramente  el  pedal  de  freno  para  verificar  la

carrera libre del pedal de freno, cuyo valor normal es de 10 ±
2 mm.

•

Cuando el pedal de freno esté pisado hasta el final no

debería haber el fenómeno de atascamiento.

Desde  pisar  el  pedal  de  freno  hasta  el  tiempo  de
respuesta más desfavorable de la cámara de freno

El  valor  desde  pisar  el  pedal  del  freno  hasta  el  tiempo  de
respuesta más desfavorable de la cámara de freno se indica
en  la  placa  del  producto  (o  en  otra  marca  de  retención
permanente en la parte visible del vehículo).



















Content      ..     8      9      10      11     ..
