SINOTRUK Manual de Conductor para camiones (2017) - 11





153



Sistema de aire acondicionado





Sistema de aire acondicionado



¡Advertencia!
- El refrigerante es R134a, con una cantidad
de llenado de 610 ± 20 gramos!
- Cuando el sistema pierde aceite lubricante,
reponga  el  lubricante  especificado  por  el
fabricante del compresor.
-  ¡El  mantenimiento  del  sistema  de  aire
acondicionado  y  el  llenado  de  refrigerante
deben  ser  realizados  por  el  personal  de
mantenimiento calificado!
-  ¡Está  prohibido  enjuagar  el  panel  frontal
mientras  el  sistema  de  aire  acondicionado
está en estado de circulación externa!
- ¡El aire acondicionado debe funcionar de 1
a  2  veces  al  mes  para  garantizar  una
estanquidad

lubricación

fiable

del

compresor!







154




Sistema de aire acondicionado

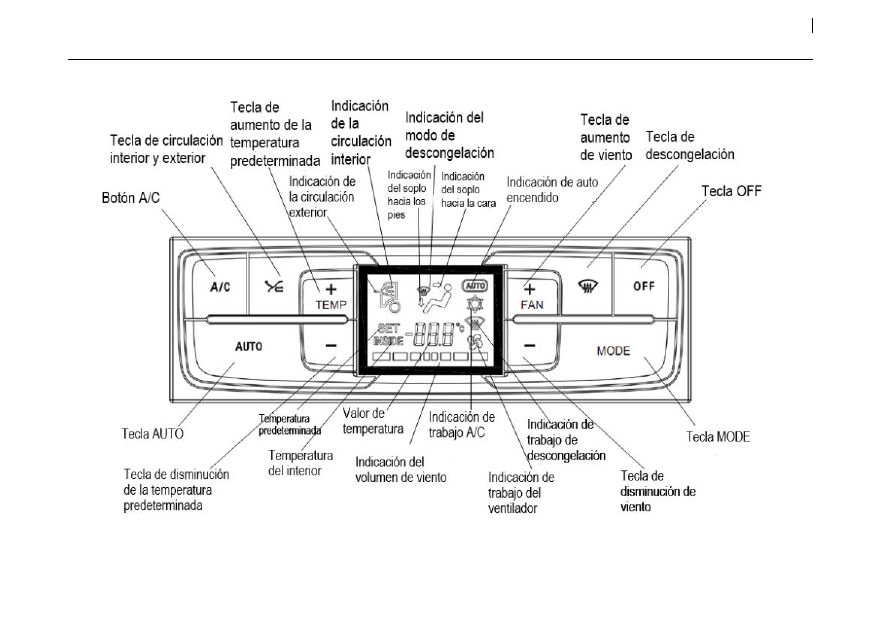

Composición del panel de control



155



Sistema de aire acondicionado

Instrucciones de operación del panel


No

Botón

Función

Descripción



Circulación interior /
exterior
Botón

Conmutación de
circulación interna y
externa

•

En el modo manual, presione el botón de circulación una vez para

cambiar el estado de trabajo de circulación interna / externa.

•

Presione este botón en el modo AUTO para cambiar el estado de

trabajo de circulación interna / externa sin cambiar la función
automática.

•

Cuando se realiza la circulación interna entre el modo AUTO, modo

de descongelación y modo HI \ LO, cada 15 minutos después se
conmuta a la circulación externa por 1 minuto para luego regresar a la
circulación interna, durante el proceso completo, el icono del modo de
circulación corresponde a la circulación interna sin cambios.



Aumento de
temperatura

Presione el botón una
vez para aumentar la
temperatura
establecida en 1



•

Rango de temperatura establecida: LO

18

-29

℃,

HI

Presione este botón en el modo AUTO para cambiar la temperatura
establecida, sin que el sistema salga del modo AUTO.



Disminución de
temperatura

Presione el botón una
vez para disminuir la
temperatura
establecida en 1





Botón MODO

Cambiar el modo de
soplo

•

El sistema está provisto de 5 modos de soplo, es decir, soplo de

cara, soplo de cara y pie, soplo de pie, soplo de pie y descongelación,
y descongelación (la descongelación aquí sólo se refiere a la
dirección del viento, y no indica que la función de descongelación esté
activada o desactivada).

•

Cada vez que presiona el botón, el sistema cambia del estado de

trabajo en orden entre los cinco modos de soplo.

156




Sistema de aire acondicionado



No

Botón

Función

Descripción



Botón AC

Encender / apagar el
compresor de aire
acondicionado

•

En el modo manual, cada vez que presiona el botón, cambia el estado de

trabajo (succionar / interrumpir) del compresor.

•

Si el soplador no funciona cuando se activa AC, el sistema configurará

automáticamente el volumen de aire en la marcha 2.

•

En el modo AUTO, presione AC para salir del modo AUTO, en eso los otros

actuadores mantienen su estado actual de trabajo salvo el AC.

•

Con el fin de proteger el compresor, el intervalo de dos operaciones de

encendido del compresor debe ser más de 10S.



Botón AUTO

Cambiar al modo de
trabajo AUTO

•

En el modo AUTO, el modo, volumen de aire, circulación interna y externa,

AC y válvula de agua se controlan por la lógica automática, pero es posible
cambiar manualmente el estado actual.

•

Botón de aumento y disminución de volumen de aire: Salir del modo AUTO,

sin que otro estado de trabajo cambie.

•

Botón de circulación: presione esta tecla, el estado de circulación cambia una

vez pero sin salir del estado AUTO.

•

Botón MODO: presione esta tecla, el estado MODO cambia una vez pero sin

salir del estado AUTO.

•

Botón ATUO: El sistema mantiene el estado de trabajo AUTO y restablece el

estado de trabajo según el recálculo del programa de control automático.

•

Botón AC: Presione AC para cambiar el estado actual de trabajo de AC y salir

del modo AUTO, en eso los otros actuadores mantienen su estado actual de
trabajo salvo el AC.

•

Botón de descongelación: Ingresar al modo de descongelación, y ejecutar

según la descripción de la función del botón de descongelación.

•

Botón Apagar: Apagar el sistema y ejecutar según la descripción de la función

del botón Apagar.

157



Sistema de aire acondicionado



No  Botón

Función

Descripción



Botón de
descongelación

Cambiar a
descongelación
forzada

•

Presione este botón en el modo sin descongelación, el aire acondicionado

ingresará al modo de descongelación, presione el botón nuevamente para salir del
modo de descongelación, y se definirá el estado de trabajo de acuerdo con el último
contenido recordado.

•

La descongelación se ejecuta según el estado de trabajo predeterminado de

descongelación. Presionando la tecla AC, tecla de circulación y tecla de ajuste de
volumen de aire no se saldrá del modo de descongelación, sino que se ejecutará
según la definición de cada tecla.

•

Presione la tecla AUTO en el modo de descongelación para salir del modo de

descongelación y ejecute en el modo AUTO; presione la tecla MODO para salir del
modo de descongelación para ingresar al modo manual, en eso el regulador se
ajusta a la posición de soplo de cara y las otras partes mantienen el estado actual de
trabajo; al presionar la tecla de aumento / disminución de temperatura no se tendrá
efecto; y al presionar el botón Apagar se ejecutará según la definición del botón.

•

En el estado de descongelación, se enfría o calienta automáticamente de acuerdo

con la temperatura exterior.



Botón de
apagar

Apagar el
sistema

•

En el estado del aire acondicionado encendido, presione el botón de apagar para

ingresar al estado apagado, entonces la pantalla está apagada, mientras todos los
actuadores también están apagadas dejando de funcionar.

•

Cuando el aire acondicionado está en estado apagado, presione el botón AUTO,

para que el sistema se encienda ingresando al modo AUTO.

•

Cuando el aire acondicionado está en estado apagado, presione el botón de

descongelación, entonces el sistema se enciende mientras ingresa al modo de
descongelación.

•

Cuando el aire acondicionado se encuentra en el estado apadago, presione la

tecla de aumento y disminución de temperatura, la tecla MODO y la tecla de
circulación, y el sistema se enciende.

158




Sistema de aire acondicionado



No

Botón

Función

Descripción



Botón de apagar

Apagar el
sistema

•

Cuando el aire acondicionado está en el estado apagado, la tecla de

disminución de volumen de aire y la tecla OFF no son válidas.

•

Cuando el aire acondicionado está en estado apagado, presione el botón de

aumento de volumen de aire, y el sistema se enciende.

•

Cuando el aire acondicionado está apagado, presione la tecla AC, entonces

el sistema se enciende e ingresa al modo manual, en caso que el modo de
trabajo y el funcionamiento de interfaz establecidos en el encendido de AC son
del modo manual, AC y el volumen de aire no se restaurarán; y si son del
modo AUTO, se ejecutará según el modo AUTO.



Botón de
disminución de
volumen de aire

Disminuir el
volumen de aire

•

Cada vez que se presiona, el volumen de aire se reduce en una marcha

hasta la marcha 0.Cuando se reduce a la marcha 0, el compresor no funciona,
el dibujo del aire acondicionado

no se visualiza, y tampoco cambian la

temperatura establecida, la circulación ni el estado de trabajo MODO; en este
momento, el botón de disminución de volumen de aire no es válido.

•

Presione esta tecla en el modo AUTO para salir del modo AUTO e ingresar al

modo manual, mientras el volumen de aire se reduce en 1 marcha en función
de la marcha existente.

10



Botón de
aumento de
volumen de aire

Aumentar el
volumen de aire

•

Cada vez que presiona, el volumen de aire aumenta en 1 marcha hasta la

marcha 4; al llegar a la marcha 4, el botón de aumento de volumen de aire no
es válido.

•

Presione esta tecla en el modo AUTO para salir del modo AUTO e ingresar al

modo manual, mientras el volumen de aire aumenta en 1 marcha en función
de la marcha existente.

•

El ventilador se puede activar bajo la premisa de que el motor está

funcionando.



159



Sistema de aire acondicionado



Función de autoinspección y reparación de errores del
sistema de control de aire acondicionado
Condiciones de autoinspección:

3 segundos después de configurar la temperatura en 28

presione  el  botón  MODO  y  el  botón  AUTO  3  veces  al
mismo tiempo, y el panel de control entrará en el programa
de autoinspección después de 3 segundos.

Modo de visualización del código de falla:

•

Cuando  el  sensor  de  temperatura  dentro  y  fuera  del

automóvil falla, en la pantalla parpadea el código de falla, lo
que sugiere al conductor que el sensor falla. El sistema solo
puede funcionar en los estados HI y LO.

•

Cuando  el  sensor  de  temperatura  del  evaporador  está

defectuoso,  si  AC  funciona,  parpadeará  el  código  de  falla
por 30 segundos cada 1,5 minutos sugeriendo al conductor
a apagar el aire acondicionado y repararlo en la estación de
servicio  de  Sinotruk  para  evitar  que  en  el  evaporador  se
congele.

Modo de salida automática de autoinspección forzada:

•

Salir  automáticamente  después  de  finalizada  la

visualización.

•

Reiniciar el vehículo o presionar el interruptor de Apagar.

•

Interfaz  de  trabajo  después  de  salir:  temperatura

establecida en 25 ° C, y opera en modo AUTO.

Definición del código de falla:

00

Normal

01

Error del sensor de temperatura dentro
del vehículo (cortocircuito, interrupción
de circuito)

02

Error del sensor de temperatura fuera
del vehículo (cortocircuito, interrupción
de circuito)

03

Error de comunicación CAN

04



05

Error del motor de modo 2 (interrupción
de circuito)

06

Error del motor mixto (interrupción de
circuito)

07

Error del sensor de temperatura del
evaporador (cortocircuito, interrupción
de circuito)

08

Error del motor de la válvula de agua
(interrupción de circuito)

09

Error del motor de modo 1 (interrupción
de circuito)




160




Sistema de aire acondicionado



Aire acondicionado y componentes de refrigeración



¡Advertencia!



Los  refrigerantes  y  sus  vapores  volátiles  son  dañinos  para  la
salud humana.





- Evite el contacto con el refrigerante y sus vapores volátiles.
- ¡Use guantes y gafas! En caso de salpicaduras accidentales de refrigerante en la
piel o los ojos, busque atención médica inmediata.
- Nunca descargue refrigerante gaseoso en habitaciones cerradas, de lo contrario
trae peligro de asfixia!
- Aplique un sistema de tratamiento especial para bombear el refrigerante.
-  No  realice  operaciones  de  soldadura  sobre  o  cerca  de  los  componentes  del
sistema  de  refrigeración.  Esta  operación  no  está  permitida  incluso  cuando  se  ha
descargado el refrigerante.¡Ya que existe el peligro de explosión y envenenamiento!
- No limpie las partes del sistema de refrigeración con un limpiador a vapor.
- La reparación y el mantenimiento del sistema de refrigeración deben realizarse en
la estación de servicio de Sinotruk.
- Está prohibido usar refrigerante de propano y butano en vehículos fabricados por
Sinotruk.
- El sistema de aire acondicionado usa el refrigerante R134a sin flúor.
- Nunca mezcle el R134a sin flúor con el refrigerante R12 (con flúor) en un sistema
de refrigeración.
- Nunca use el refrigerante R12 en el sistema que usa el refrigerante R134a.







161





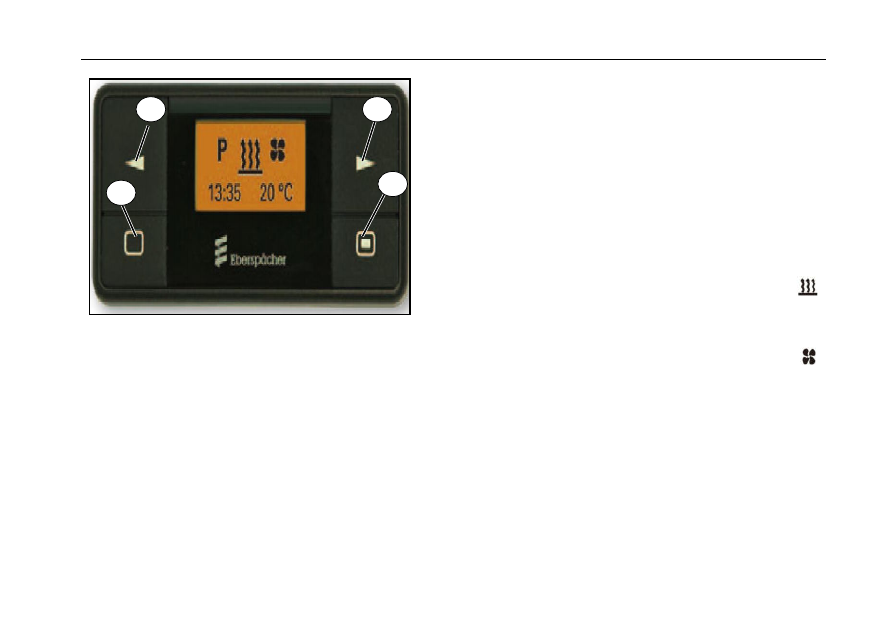

Sistema de calefacción independiente





Sistema de calefacción independiente

•

Presione

  para seleccionar elementos del menú y realizar

ajustes.

•

Presione

  para  apagar  el  calentador,  salir  del  elemento  de

menú y finalizar la operación.

•

Presione

  para  encender  el  calentador  y  confirmar  la

operación.

•

Mantenga presionado

  por 2 segundos o más, para encender

inmediatamente  el  calentador  y  ejecutar  su  función  de
calentamiento.

•

Mantenga  presionado

  por  2  segundos  o  más,  para  apagar

todas las funciones del calentador.

•

En  el  menú,  presione

  para  seleccionar  el  icono

  y

activar  la  función  de  calentamiento  del  calentador,  la  temperatura
establecida y el tiempo de calentamiento se pueden ajustar con los
botones

, y confirmer con el botón

•

En  el  menú,  presione

  para  seleccionar  el  ícono

  y

activar  la  función  de  ventilación  del  calentador.  El  tiempo  de
ventilación  puede  ajustarse  con  los  botones

  y  confirmarse

con el botón

•

P Programa:

- Seleccione el icono P en la barra de menú presionando las teclas

  y confirme con la tecla

, luego seleccione la memoria de

programa  P1,  P2  o  P3  presionando  las  teclas

  y  confirme

con la tecla

- Habilitar la memoria del programa seleccionada
Seleccione  "Encendido"  con  las  teclas

  y

  y  confirme  con  la

tecla



162




Sistema de calefacción independiente


- Desactivar la memoria del programa seleccionada
Seleccione "Apagar" con las teclas

  y

  y confirme con

la tecla

- Editar la memoria del programa seleccionada
Seleccione el icono

  en la barra de menú presionando

las teclas

  y confirme con la tecla

.

- Seleccionar el grupo / día de semana
Seleccione  el  grupo  de  la  semana  (de  lunes  a  viernes,
sábado  a  domingo,  y  lunes  a  domingo)  o  el  día  de  la
semana (lunes, martes, miércoles, jueves, viernes, sábado
y domingo) utilizando las teclas

  y

  y confirme con la

tecla

- Establecer el tiempo de parada / tiempo de inicio
Configure la hora con las teclas

  y

  y confirme con la

tecla

. Ajuste el minuto con las teclas

  y confirme

con la tecla

- Seleccionar el modo de funcionamiento
Seleccione  el  icono

  o

  presionando  las  teclas

  y confirme con la tecla

- Establecer la temperatura nominal
Ajuste  la  temperatura  nominal  con  las  teclas

  y

confirme con la tecla

- Establecer el tiempo de funcionamiento
Configure el tiempo de funcionamiento con las teclas

  y

  y confirme con la tecla

•

Configurar



Seleccione el icono

  en la barra de menú con las teclas

  y

  y confirme con la tecla

- Establecer la hora del reloj
Confirme el icono

  con la tecla

, establezca la hora

con las teclas

  y

  y confirme con la tecla

. Ajuste el

minuto con las teclas

  y confirme con la tecla

- Establecer el día de la semana
Seleccione el icono

  con las teclas

  y

  y confirme

con la tecla

Seleccione la semana actual presionando las teclas



y confirme con la tecla

- Establecer el formato de tiempo
Seleccione  el  icono

  con  las  teclas

  y  confirme

con  la  tecla

.  Seleccione  el  formato  de  tiempo

presionando las teclas

  y confirme con la tecla



163





Sistema de calefacción independiente



¡Atención!
- Cuando el calentador se opera por primera vez
en el modo de calefacción, puede ocurrir un caso
donde  la  salida  del  calentador  expulsa  el  aire
natural en vez del aire caliente, que no es un mal
funcionamiento  del  sistema  sino  porque  la
bomba de aceite necesita drenar el aire en el tubo
de  aceite  para  luego  suministrar  aceite  para  el
calentador,  esta  vez  sólo  es  necesario  esperar  a
que el calentador se apague automáticamente, y
volver  a  encender  el  calentador  en  el  modo  de
calefacción.De acuerdo con diferentes modelos y
configuraciones,  de  acuerdo  con  el  método
anterior  inicie  el  calentador  varias  veces  hasta
que el calentador opere normalmente.
Se puede despedir olor durante corto tiempo en el
primer uso del calentador. Es normal durante los
primeros minutos de funcionamiento, y no indica
que el calentador esté funcionando mal.
-  Después  de  que  el  calentador  se  apague,  la  luz
de control se apaga y la función de suministro de
combustible se desactiva, pero el ventilador debe
enfriarse  durante  aproximadamente  4  minutos  y
luego deja de funcionar.
-  Como  la  operación  del  calentador  necesita  la
circulación  de  aire,  alrededor  del  calentador  no
puede  almacenarse  otros  objetos,  a  fin  de  no
afectar el uso normal del calentador.
-  Cuando  se  aleje  por  un  tiempo  prolongado,
presione  la  tecla

  para  apagar  el  calentador

evitando desperdicio de la energía de la batería.

-  Si  necesita  apagar  la  alimentación  principal  del
vehículo durante el uso del calentador, apague en
primer  lugar  el  calentador  y  espere  a  que  el
ventilador  de  enfriamiento  del  calentador  deje  de
funcionar  antes  de  desconectar  la  alimentación
principal, para evitar daños en el calentador.






























164

Sistema de calefacción independiente



¡Peligro!
-  ¡Existe  riesgo  de  incendio,  explosión,
envenenamiento y lesiones!
-  No  use  calentador  en  habitaciones
cerradas,  como  en  un  garaje  o  edificio  de
estacionamiento.
-  Los  conductos  de  aire  caliente  producen
altas  temperaturas  durante  el  proceso  de
calentamiento.  Por  lo  tanto,  evite  trabajar
en el área donde se encuentra el conducto
de aire caliente durante todo el proceso de
operación  de  calentamiento.  Si  no  es
posible  evitarlo,  antes  de  comenzar  el
trabajo apague el calentador de antemano y
espere a que todas las piezas se enfríen por
completo.  De  ser  necesario,  lleve  guantes
de protección.
-  Todas  las  partes  del  dispositivo  de
emisión  de  escape  están  calientes  durante
todo  el  proceso  desde  el  inicio  de  la
operación de calentamiento. No opere en el
área donde se encuentra el dispositivo guía
de  escape  durante  la  operación  de
calentamiento. Si es necesario operar en el
dispositivo  de  emisión  de  escape,  primero
apague  el  calentador  hasta  que  todas  las
piezas  se  enfríen  por  completo  y,  en  caso
necesario, use guantes protectores.
-  Apague  el  calentador  antes  de  comenzar
todas  operaciones  en  el  calentador,  para
que todas las partes calientes se enfríen.

- No inhale gases de escape.
- Tenga cuidado cuando use combustible.
-  Apague  el  motor  del  automóvil  y  el
calentador  antes  de  cargar  aceite  y  en  el
momento de ingresar combustible.
-  Evite  llamas  abiertas  cuando  use
combustible.
- No inhale vapores de combustible.

Para

vehículos

que

transportan

mercancías  peligrosas  (como  camiones
cisterna),  apague  el  calentador  antes  de
que  el  vehículo  ingrese  a  áreas  peligrosas
(refinerías, gasolineras, etc.).














165



Sistema de calefacción independiente





Falla / mantenimiento

•

El  calentador  no  arranca  después  del  encendido  (no  el

primer arranque):
Apague el calentador y luego vuelva a encenderlo.

•

Si el calentador aún no arranca, debe verificar:

- Si hay combustible en el tanque.
- Si el fusible es normal.
- Si el circuito, las uniones y conexiones están intactos.
-  Si  el  dispositivo  guía  de  aire  caliente,  dispositivo  guía  de
aire de combustión o dispositivo de emisión de escape está
obstruido.

Instrucciones de mantenimiento

•

Salvo  en  el  período  de  calentamiento,  el  calentador

también  debe  encenderse  durante  aproximadamente  10
minutos por mes.

•

El  calentador  debe  ponerse  en  marcha  antes  de  que

comience  el  período  de  calentamiento.  Si  durante  mucho
tiempo hay humo, suena un sonido de combustión anormal o
se  huele  un  olor  obvio  de  combustible,  o  que  los
componentes  eléctricos  /  electrónicos  se  sobrecalientan,
apague  el  calentador,  retire  el  fusible  y  contacte  con  el
personal  de  mantenimiento  de  la  estación  de  servicio  de
Sinotruk para la inspección.

•

Después de ser dejado en desuso por mucho tiempo, debe

verificar el conducto de aire caliente, el tubo de suministro de
aire de combustión y las aberturas de la tubería de escape
para garantizar su limpieza.





166



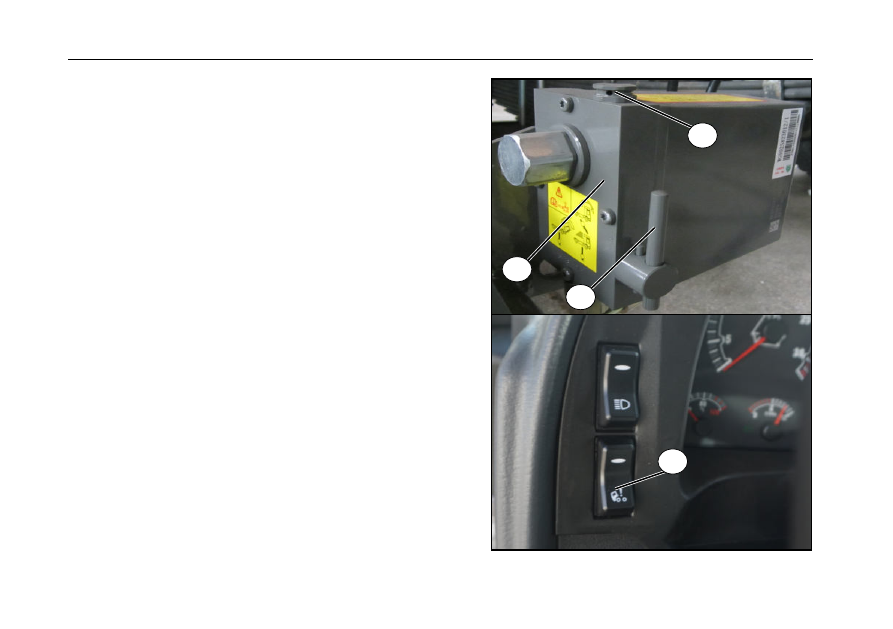

Mecanismo de volteo de la cabina



Mecanismo de volteo de la cabina

  Bomba manual hidráulica

  Válvula direccional

  Tapón de aceite

  Interruptor basculante de elevación de la cabina





167





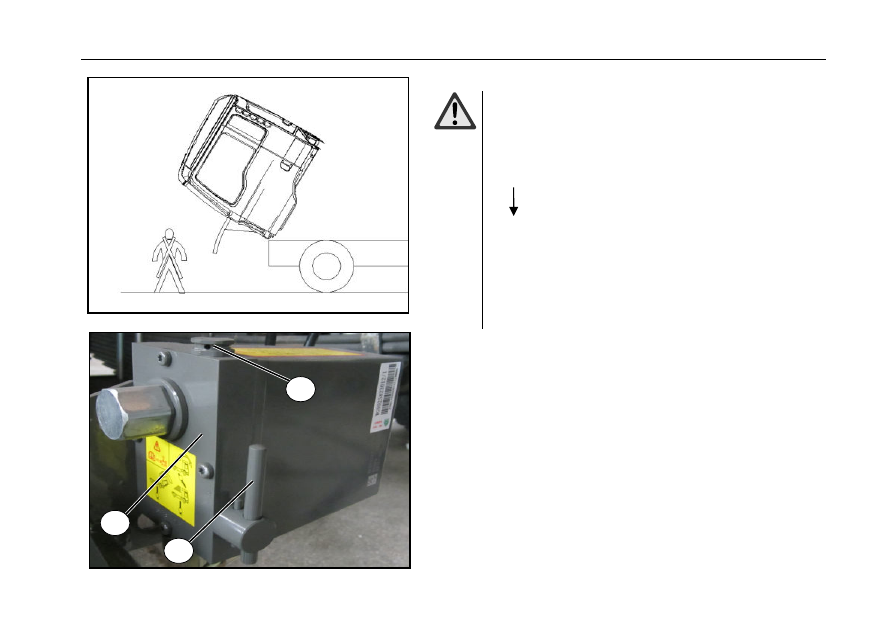

Mecanismo de volteo de la cabina





Volteo de la cabina



¡Advertencia!

  La  válvula  direccional

  sólo  se  puede

activar cuando se lleven a cabo las operaciones de
volteo  de  la  cabina;  En  otros  casos  como
conducción,  inyección  de  aceite  y  similares,  la
válvula direccional debe mantenerse en la posición

"

".

-  Para  garantizar  la  seguridad,  no  debe  haber
personas u obstáculos en el área de volteo frente a
la cabina.
- No permita que entre personal entre la cabina y el
chasis cuando la cabina está volteada.
- La cabina debe voltearse a la posición límite para
realizar el trabajo posterior al volteo de la cabina.





Preparación antes del volteo



•

Estacione el vehículo en una superficie plana sin afectar el tráfico

de otros vehículos.

•

Use el freno de estacionamiento.

•

Coloque la palanca de cambios en la marcha neutral.

•

Apague el motor.

•

Fije los objetos sueltos en la cabina.

•

Asegúrese de que la caja de almacenamiento está vacía.



Abra la cubierta frontal de la cabina.



168

Mecanismo de volteo de la cabina



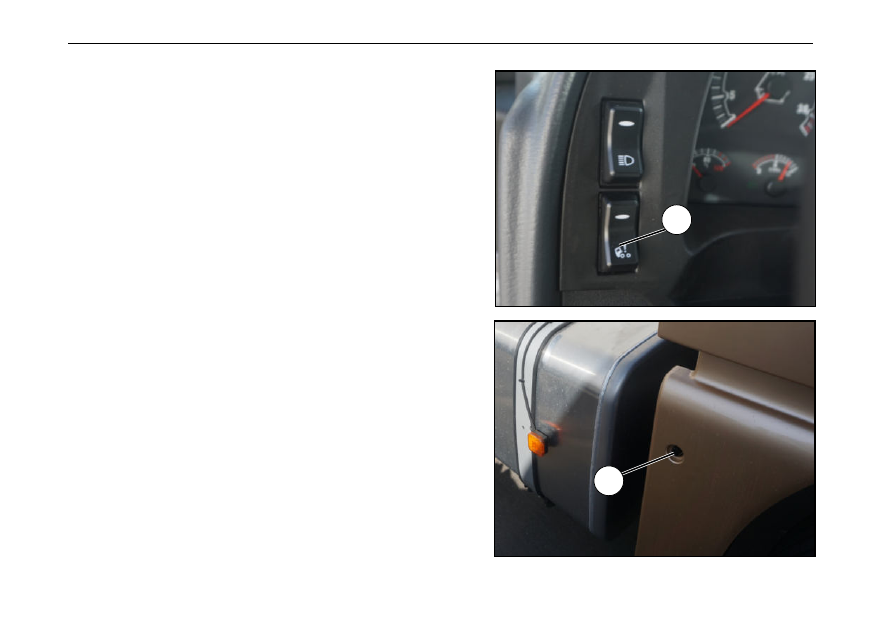

Operación de volteo de la cabina

•

Presione  el  interruptor  basculante

  (sólo  para  la

elevación eléctrica) y cierre las puertas.



•

Gire la válvula direccional de la bomba manual hidráulica a

la  posición  de  volteo  de  la  cabina  y  use  la  palanca
balanceando  la  bomba  (o  presione  el  interruptor

  /  sólo

para  la  elevación  eléctrica)  para  llevar  a  cabo  las
operaciones de volteo.




















Content      ..     9      10      11      12     ..
