Ajuste del volante



Ajuste del volante

Al  ajustar  el  volante,  el  sistema  de  aire  comprimido  debe
tener suficiente presión de aire.
Primero  ajuste  el  asiento  del  conductor,  y  luego  ajuste  el
volante a la ubicación adecuada de uso.

•

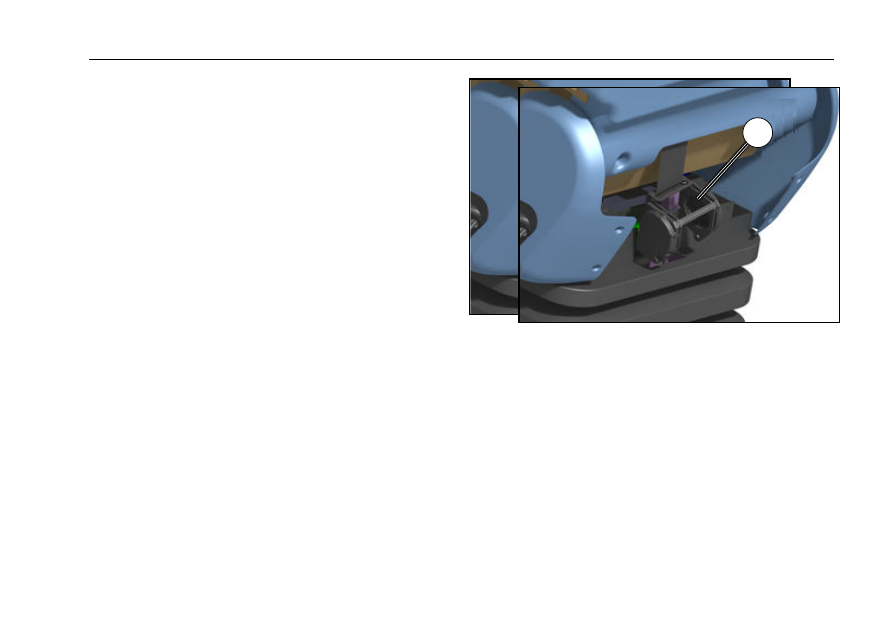

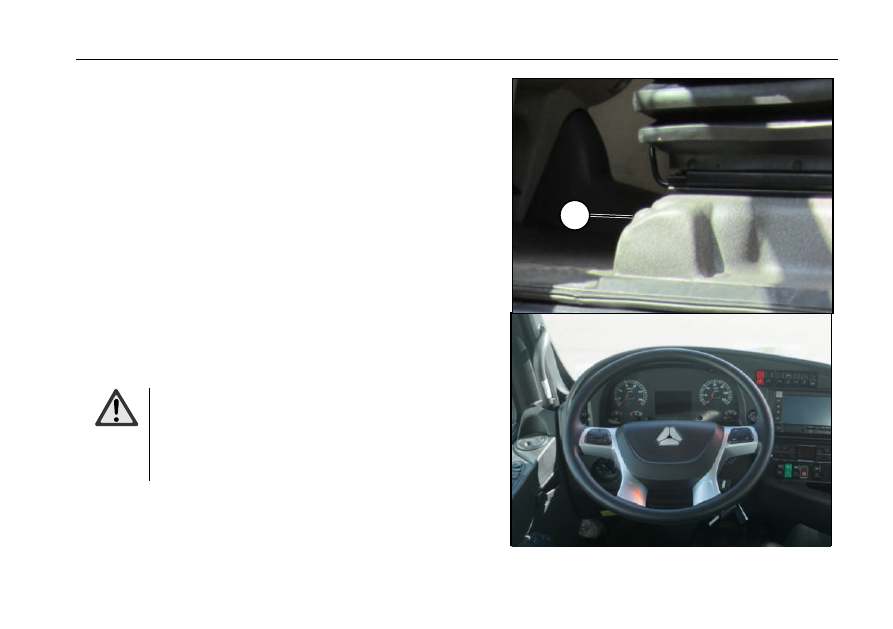

Presione  el  botón

  con  el  talón  en  la  protuberancia

inferior del asiento del conductor.

•

Ajuste  la  altura  y  el  ángulo  del  volante  hasta  la  posición

adecuada.

•

Aleje el talón del botón

  y el volante está bloqueado.



Nota:

El mover el volante hacia adelante no sólo permite un fácil
acceso  o  retiro  del  vehículo,  también  ayuda  al  copiloto  a
moverse hacia un lado.




¡Peligro!
Está  estrictamente  prohibido  ajustar  la
posición  del  volante  mientras  el  vehículo
está  en  marcha,  sólo  cuando  el  vehículo
esté  parado  y  el  freno  de  estacionamiento
se utilice, ya se podrá ajustar el volante.







42





































43

Cinturón de seguridad de asientos



Cinturón de seguridad de asientos



¡Advertencia!
- Abróchese los cinturones de seguridad antes de conducir el vehículo, lo que le salvará la vida.
- Una persona lleva puesto un cinturón de seguridad.
- Está prohibido enrollar el cinturón de seguridad y asegúrese de que el cinturón de seguridad se ajusta a
su cuerpo.
- Los cinturones de seguridad brindan la mejor protección sólo cuando el respaldo del asiento está casi en
la posición vertical, consulte "ajuste del asiento".
- La espalda debe inclinarse estrechamente contra el respaldo del asiento, y el cinturón de seguridad debe
estar entre el cuello y los hombros.
- Si el cinturón de seguridad está en el hombro, debe estar en el medio del hombro, en vez de en la parte de
la garganta.
- El cinturón de seguridad debe estar apretado apropiadamente en la parte del muslo, atravesando en la
medida de lo posible la parte inferior del abdomen, y no el estómago.
- No ajuste el asiento a la posición donde el cinturón de seguridad no puede ajustarse a su cuerpo.
- Durante la conducción, debe tirar el cinturón de seguridad del hombro siempre para ajustar el grado de
tensión del cinturón de seguridad.
- Evite que el cinturón de seguridad pase por encima de los bolsillos con objetos duros o frágiles (como
bolígrafos, gafas, etc.).
- Asegúrese de que el cinturón de seguridad está limpio y seco.
-  La  instalación  de  un  nuevo  cinturón  de  seguridad,  el  reemplazo  del  cinturón  de  seguridad  dañado  o
severamente deformado en los accidentes y la inspección del punto de fijación del cinturón de seguridad
deben llevarse a cabo en la estación de servicio de Sinotruk.
- No modifique el cinturón de seguridad.













44

Cinturón de seguridad de asientos





Abrocharse el cinturón de Seguridad

Antes  de  abrocharse  el  cinturón  de  seguridad,  ajuste  el
asiento del conductor y del copiloto de acuerdo con la figura,
consulte "asiento del conductor y del copiloto".

•

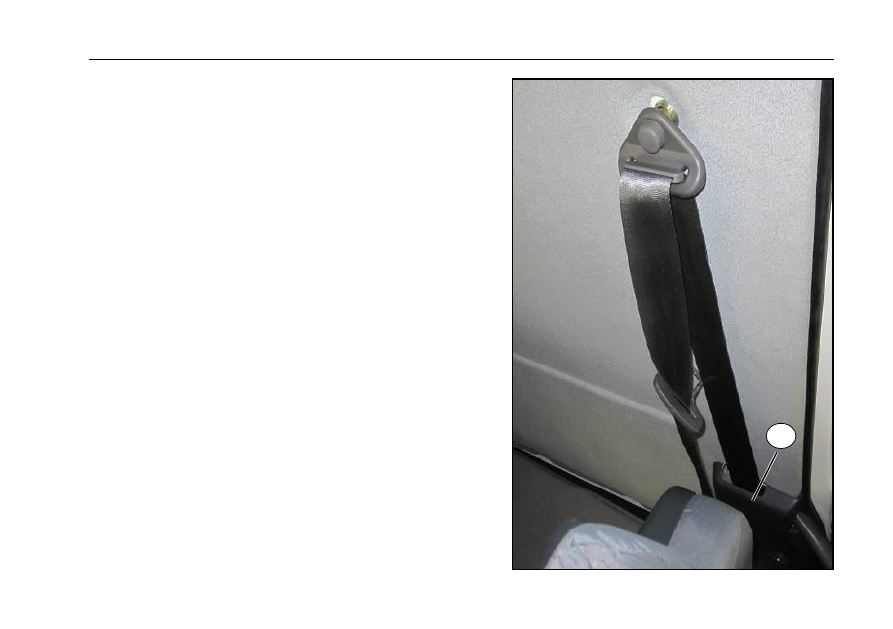

Ajuste el dispositivo de ajuste de altura

  del cinturón de

seguridad hacia arriba / abajo, el cinturón de seguridad debe
pasar por la mitad del hombro, y no permita que el cinturón
de seguridad pase a través del área de la garganta.

•

Agarre la hebilla del cinturón de seguridad, tire el cinturón

de seguridad para que éste pase por el hombro y el muslo.

•

Inserte  la  hebilla  del  cinturón  de  seguridad  en  el  clip  del

cinturón  de  seguridad  hasta  que  escuche  el  sonido  de
enganche de la hebilla.

•

El cinturón de seguridad debe estar bien apretado en la

parte superior del cuerpo y en los muslos.





¡Advertencia!
Después  de  abrocharse  el  cinturón  de
seguridad, compruebe siempre el estado y el
rendimiento  de  su  cinturón  de  seguridad
mientras  conduce  y  vuelva  a  apretar  el
cinturón de seguridad si es necesario.



Verificar el bloqueo del cinturón de seguridad (cada día)

Tire fuertemente el cinturón de seguridad, en eso el carrete
del cinturón de seguridad debe estar bloqueado.

Liberar

•

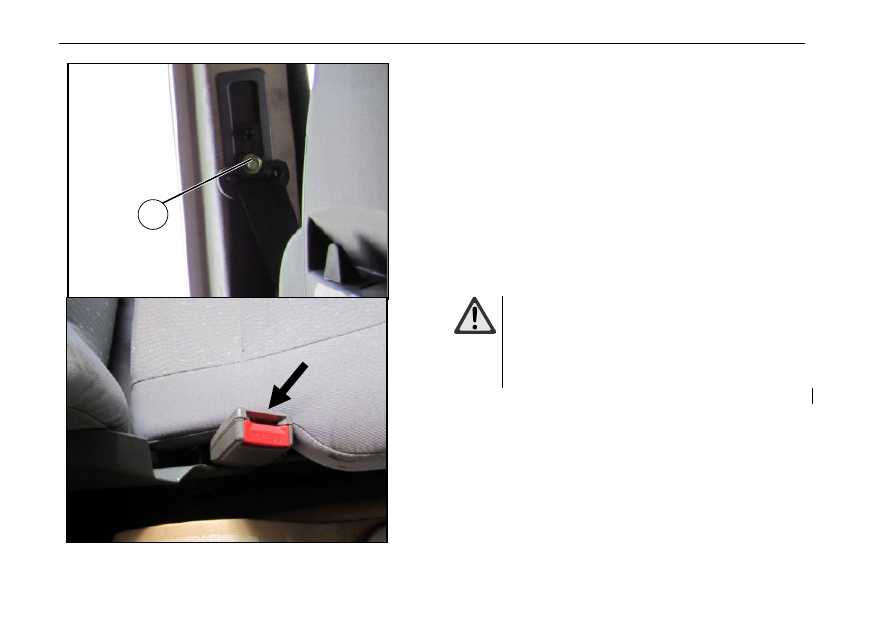

Presione el botón rojo en el clip del cinturón de seguridad

en la dirección de la flecha.
Sostenga  la  hebilla  del  cinturón  de  seguridad  hasta  que  el
cinturón de seguridad se retraiga automáticamente.



45



Cinturón de seguridad de asientos



Retractor de inercia

El retractor

  debe bloquear el cinturón de seguridad para

evitar  que  se  extraiga  el  cinturón  de  seguridad  en  las
siguientes condiciones.

•

El  vehículo  desacelera  repentinamente  en  cualquier

dirección.

•

Cuando se saca el cinturón de seguridad rápidamente

Al  sacar  rápidamente  el  cinturón  de  seguridad,  se  puede
detectar la función de bloqueo del retractor de inercia.



46



Cinturón de seguridad de asientos





Abrocharse el cinturón de Seguridad (asiento de doble
bloqueo)

Antes de abrocharse el cinturón de seguridad, ajuste el asiento del
conductor y del copiloto de acuerdo con la figura, consulte "asiento
del conductor y del copiloto".

•

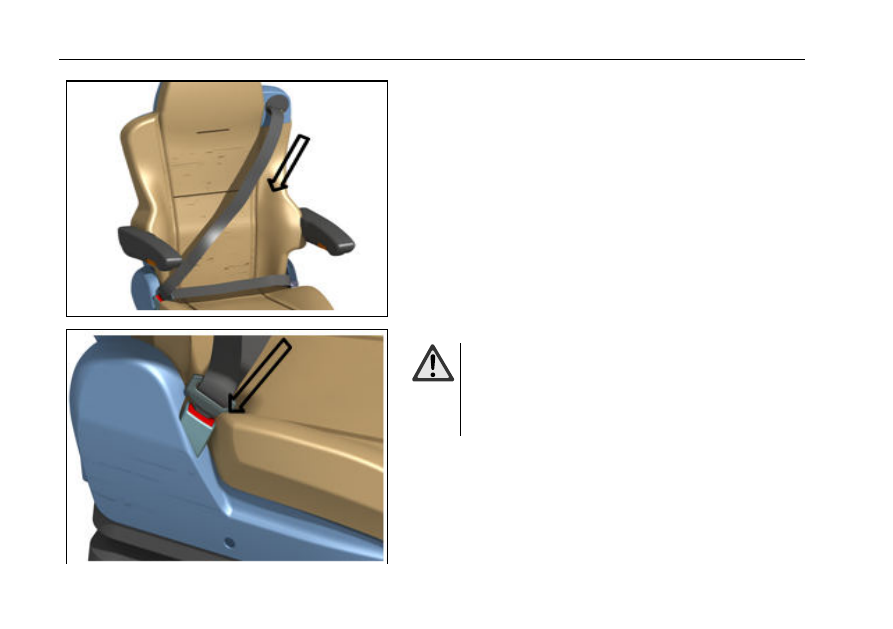

  Agarre la hebilla del cinturón de seguridad tirando el cinturón

de seguridad a lo largo de la dirección de la flecha, el cinturón de
seguridad debe pasar por la mitad del hombro, y no por el área de la
garganta.

•

 Tire el cinturón de seguridad para que éste pase por el hombro y

el muslo.

•

 Inserte la hebilla del cinturón de seguridad en el clip del cinturón

de seguridad hasta que escuche el sonido de enganche de la
hebilla.

•

El cinturón de seguridad debe estar bien apretado en la parte

superior del cuerpo y en los muslos.







¡Advertencia!
Después  de  abrocharse  el  cinturón  de  seguridad,
compruebe  siempre  el  estado  y  el  rendimiento  de
su  cinturón  de  seguridad  mientras  conduce  y
vuelva  a  apretar  el  cinturón  de  seguridad  si  es
necesario.

Verificar el bloqueo del cinturón de seguridad (cada día)

•

Tire fuertemente el cinturón de seguridad, en eso el carrete del

cinturón de seguridad debe estar bloqueado.

Liberar

•

Presione el botón rojo en el clip del cinturón de seguridad en la

dirección de la flecha.
Sostenga la hebilla del cinturón de seguridad hasta que el cinturón
de seguridad se retraiga automáticamente.



47



Cinturón de seguridad de asientos



Retractor de inercia (asiento de doble bloqueo)

El retractor

  debe bloquear el cinturón de seguridad para

evitar  que  se  extraiga  el  cinturón  de  seguridad  en  las
siguientes condiciones.

•

El  vehículo  desacelera  repentinamente  en  cualquier

dirección.

•

Cuando se saca el cinturón de seguridad rápidamente

Al  sacar  rápidamente  el  cinturón  de  seguridad,  se  puede
detectar la función de bloqueo del retractor de inercia.




















48






49



Perfil interior de la cabina



14

15

16

13

10

12

11

50



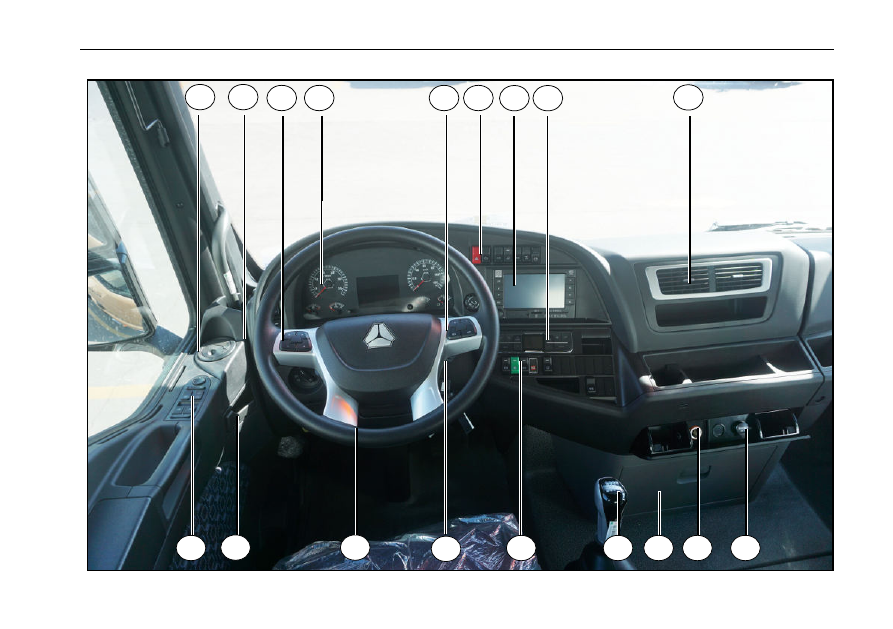

Perfil interior de la cabina



Perfil interior de la cabina

1. Respiradero

2. Interruptor combinado izquierdo

3. Tecla izquierda del volante

4. Cuadro de instrumentos

5. Tecla derecha del volante

6. Interruptor basculante

7. Reproductor MP5

8. Panel de control de aire acondicionado

9. Tomacorriente de 24 V

10. Encendedor de cigarrillos

11. Caja de almacenamiento

12. Palanca de control de la transmisión

13. Interruptor combinado derecho

14. Volante

15. Manija de las puertas

16. Panel de control de las puertas




































51

Cuadro de instrumentos





10

52

Cuadro de instrumentos


Cuadro de instrumentos

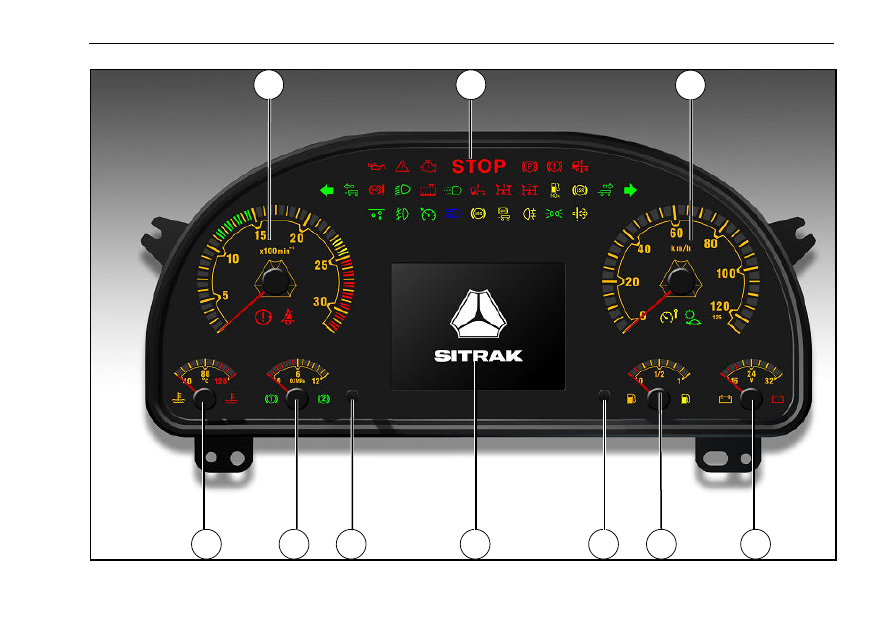

Cuadro de instrumentos (combustible)

1. Tacómetro del motor
2. Luz de detección y luz indicadora
3. Velocímetro
4. Voltímetro
5. Indicador de combustible
6. Botón 1
7. Pantalla    del conductor
8 Botón 2
9. Barómetro
10. Calibrador de la temperatura de agua






















53

Cuadro de instrumentos





10

54



Cuadro de instrumentos



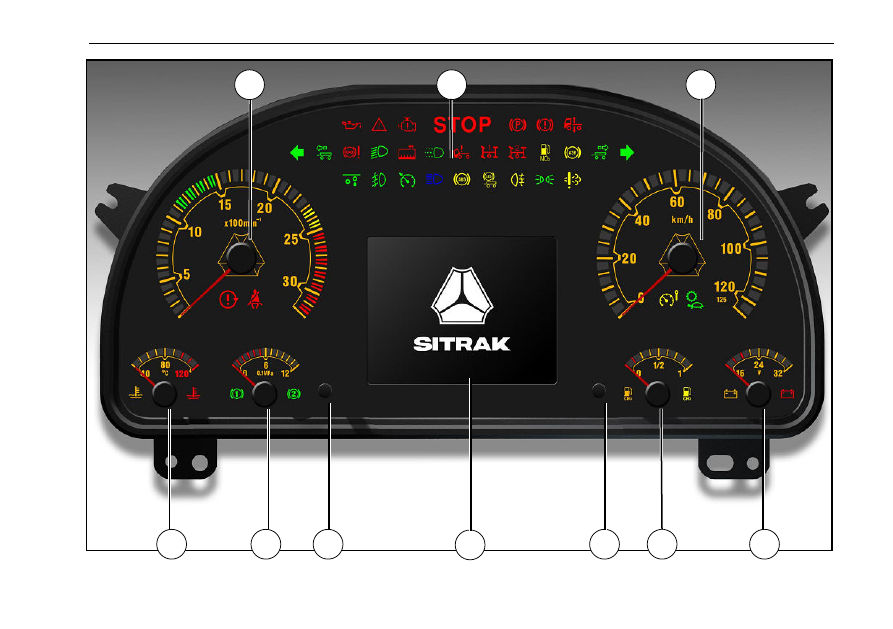

Cuadro de instrumentos (LNG)

1. Tacómetro del motor
2. Luz de detección y luz indicadora
3. Velocímetro
4. Voltímetro
5. Indicador LNG
6. Botón 1
7. Pantalla del conductor
8 Botón 2
9. Barómetro
10. Calibrador de la temperatura de agua





















55

Cuadro de instrumentos





10

56



Cuadro de instrumentos



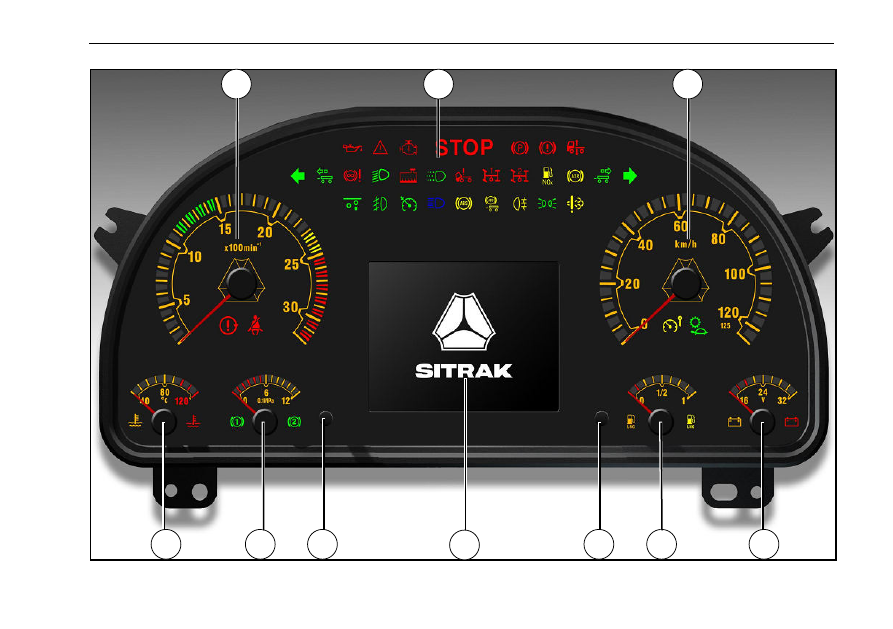

Cuadro de instrumentos (CNG)

1. Tacómetro del motor
2. Luz de detección y luz indicadora
3. Velocímetro
4. Voltímetro
5. Indicador CNG
6. Botón 1
7. Pantalla del conductor
8 Botón 2
9. Barómetro
10. Calibrador de la temperatura de agua
