Ajuste del espejo retrovisor



Ajuste del espejo retrovisor (manual)

•

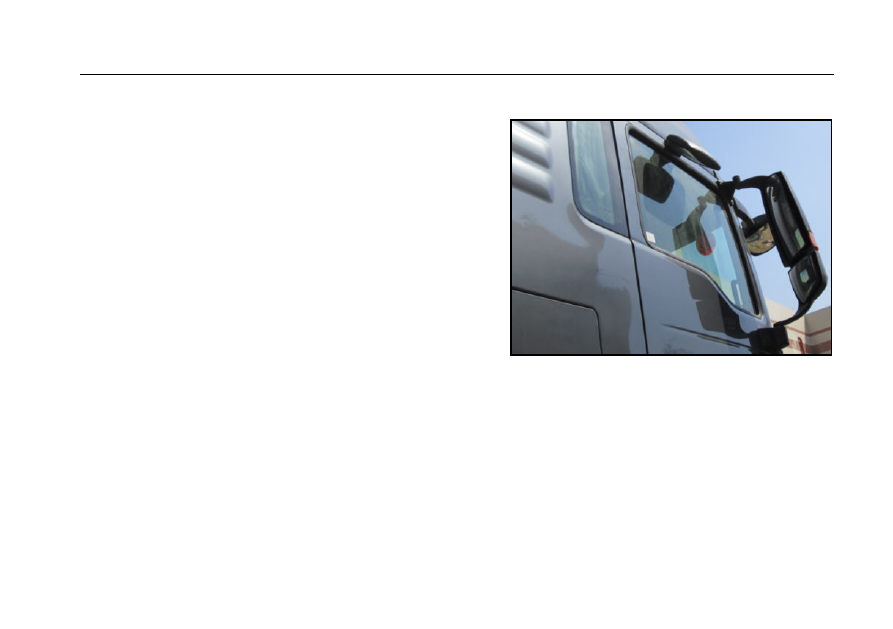

El ajuste manual del espejo retrovisor se llevará a cabo en

el estado estacionado.

•

Antes  de  ajustar  el  espejo  retrovisor  confirme  que  las

puertas están en el estado de bloqueo.

•

Baje el cristal de la ventana y obtenga el ángulo apropiado

de la lente presionando el perímetro de los lentes del espejo
retrovisor izquierdo y derecho.

•

Los  espejos  retrovisores  izquierdo  y  derecho  pueden

necesitar ajustarse varias veces para obtener un ángulo de
lente adecuado.





10



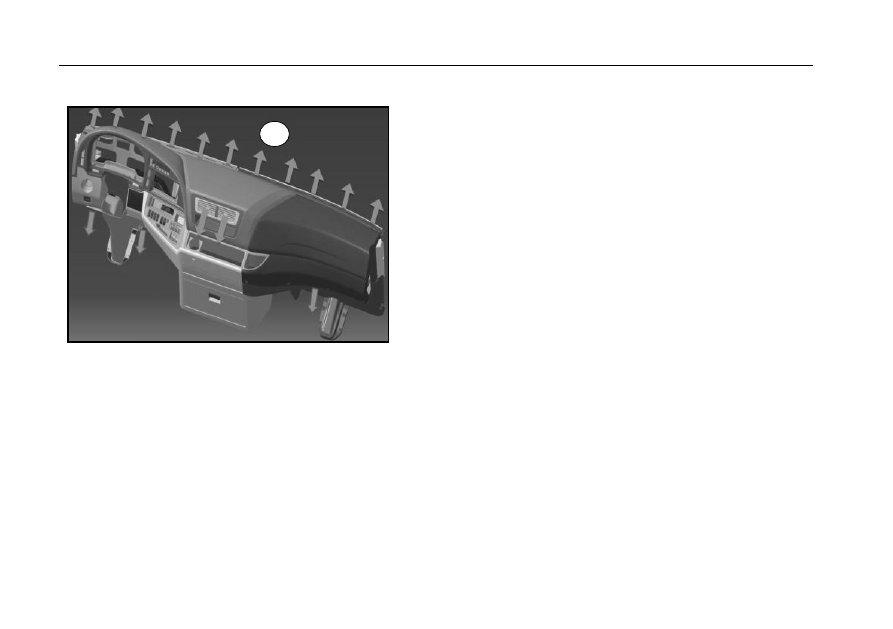

Calentamiento del parabrisas delantero





Calentamiento del parabrisas delantero

•

  corresponde al respiradero de descongelación.

•

Para  el  control  de  calentamiento  del  parabrisas  delantero,

ver "modo de salida de aire acondicionado".



11



Caja de almacenamiento



Caja de almacenamiento

•

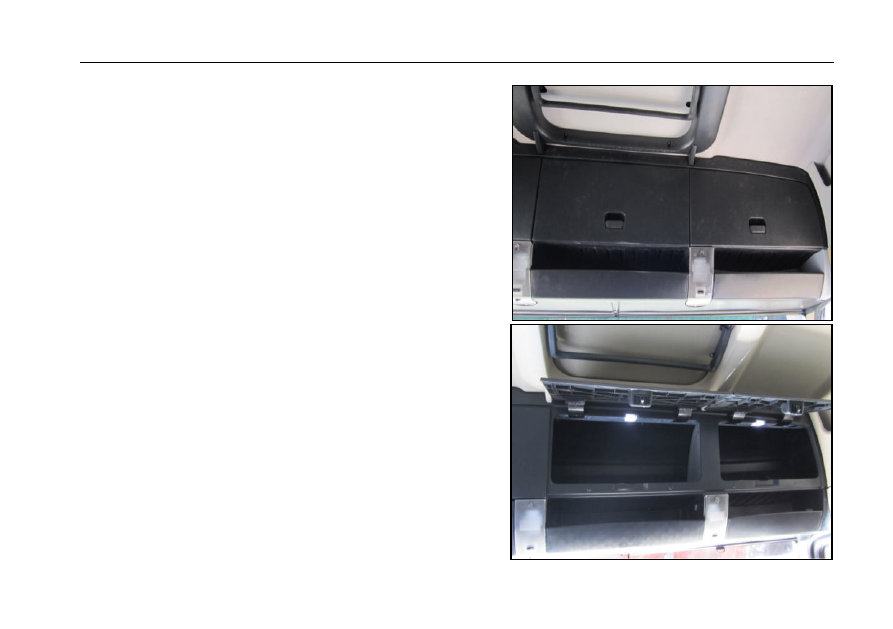

La  caja  de  almacenamiento  superior  puede  almacenar

bienes como ropa, bienes de vida y otros, pero debe evitar
colocar artículos pesados.



•

La posición de la caja de almacenamiento abierta es la que

se muestra en la figura.



12



Caja de herramientas





Caja de herramientas

Al lado izquierdo y derecho de la cabina se tiene equipada
una caja de herramientas, respectivamente.

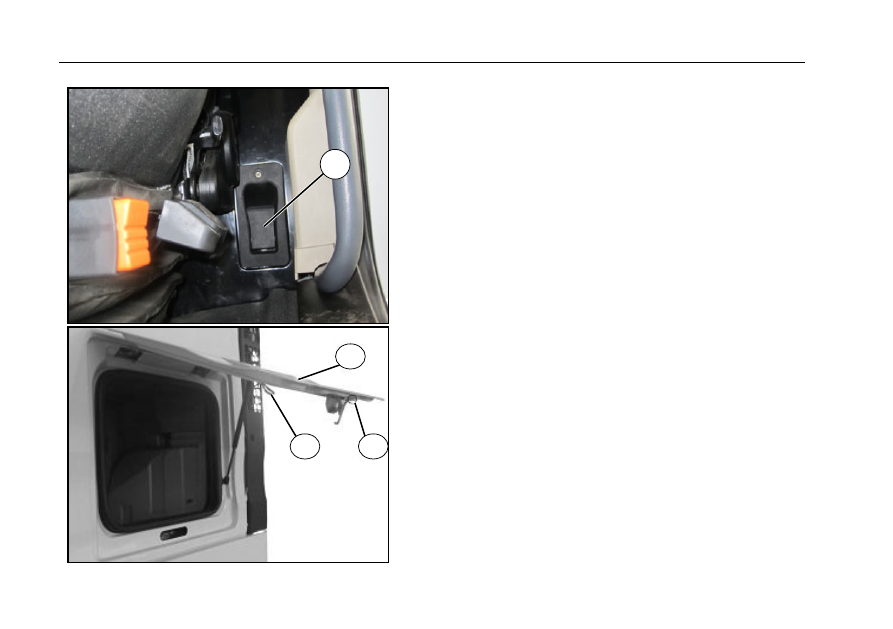

Abrir la tapa de la caja de herramientas

•

La manija de apertura de la caja de herramientas

  está

ubicada detrás del asiento, tirando la manija de apertura se
puede abrir la cerradura de la caja de herramientas.



•

Empuje hacia arriba el interruptor de hebilla

  con el dedo

y  abra  la  tapa  de  la  caja  de  herramientas

,  después  de

girar  más  de  unos  20  °,  la  tapa  podrá  quedar  en  cualquier
posición con el soporte del resorte de gas.

Cerrar la tapa de la caja de herramientas

Baje  la  correa  de  arrastre

,  cierre  la  tapa  de  la  caja  de

herramienta

  y  presione  con  cuidado  para  bloquear  la

caja de herramientas.

13



Panel de instrumentos



Panel de instrumentos

•

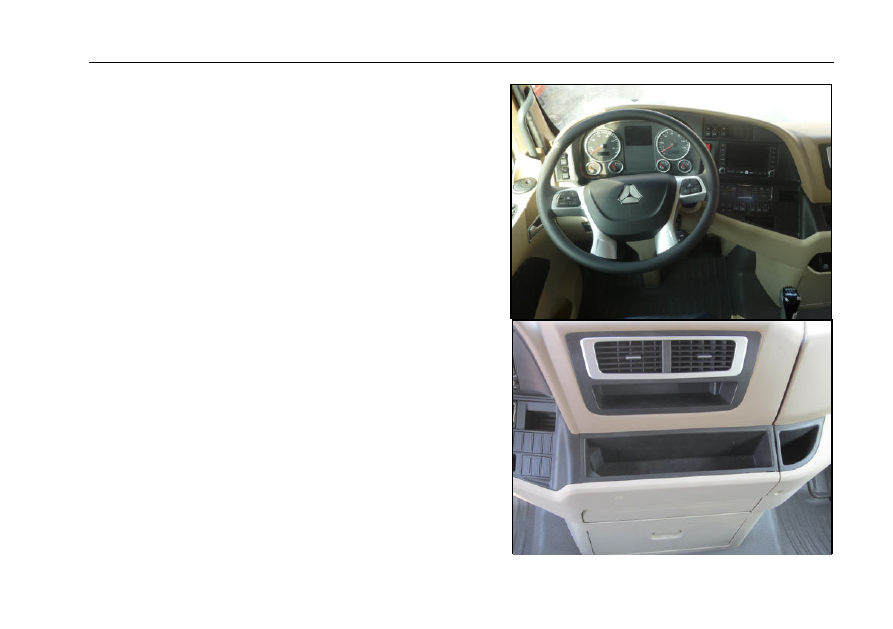

Lado del conductor: control del vehículo y visualización de

la información.



•

Parte central y lado del copiloto: Colocación de artículos y

área de almacenamiento.



14



Ajuste del dispositivo guía





Ajuste del dispositivo guía

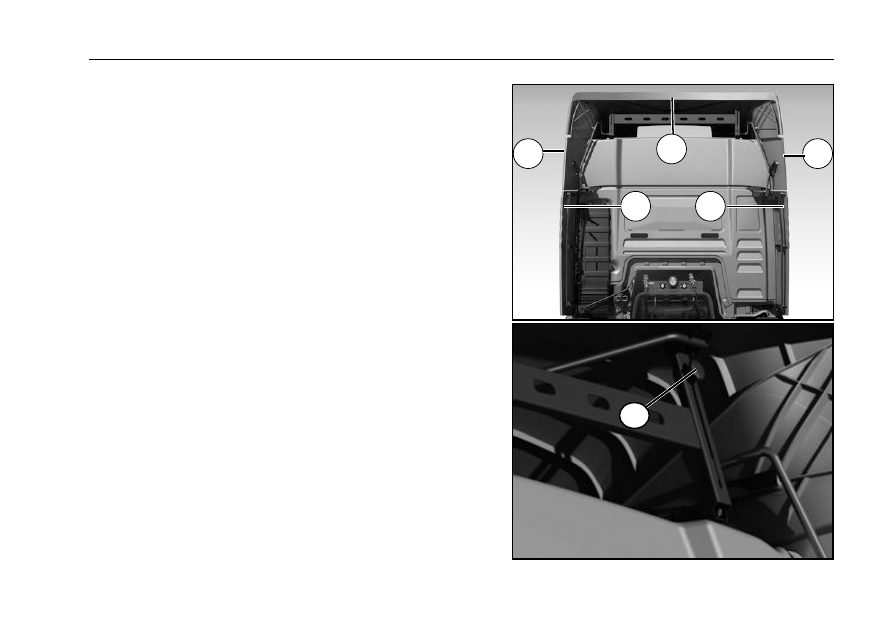

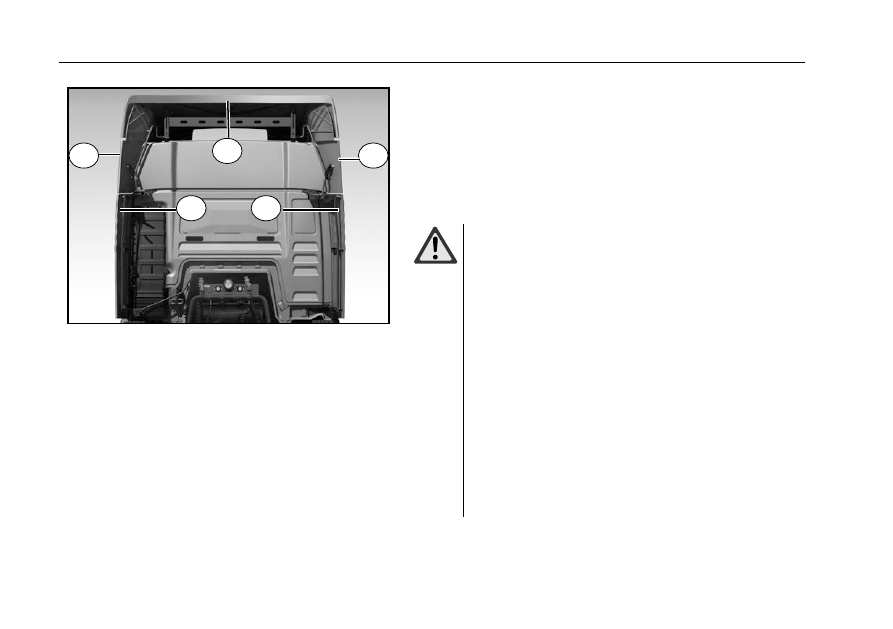

El  dispositivo  guía  (opcional)  consiste  en  una  cubierta  guía  del
techo, dos alas laterales y dos deflectores laterales.
La  instalación  correcta  de  la  cubierta  guía  del  techo  y  los
deflectores laterales ayuda a reducir el consumo de combustible.

  Cubierta guía del techo de altura ajustable

  deflector de ala

izquierda

  deflector de ala derecha

  deflector izquierdo

  deflector derecho



¡Advertencia!
- Tenga cuidado con los accidentes.
- Al ajustar la cubierta guía del techo, asegúrese de
pararse  sobre  una  plataforma  adecuada  con
suficiente adhesión.
- La altura de la cubierta guía del techo después del
ajuste  no  debe  exceder  la  altura  del  vehículo
permitida por las regulaciones.
-  Al  utilizar  vehículos  de  plataforma  plana  o
ferroviarios  de  chasis  bajo,  dicha  altura  no  puede
excedaer  la  altura  de  transporte  del  vehículo
permitida por las regulaciones.
-  Cuando  conduce  en  rutas  internacionales,  debe
cumplir  con  las  leyes  y  regulaciones  del  país
anfitrión  y,  si  es  necesario,  reajuste  el  dispositivo
guía.
- Asegúrese de que la altura del dispositivo guía es
la misma en los lados izquierdo y derecho.





15



Ajuste del dispositivo guía



•

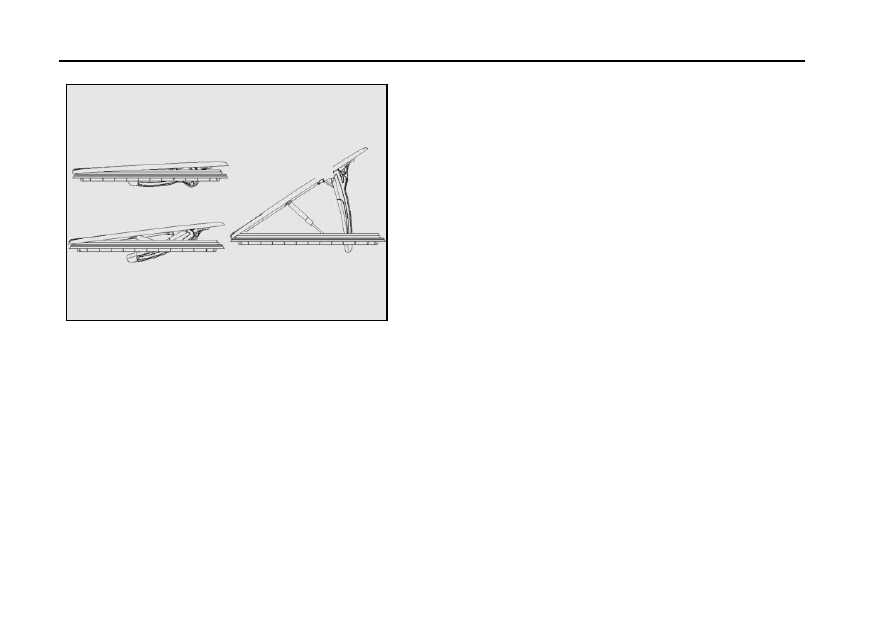

De  acuerdo  con  la  altura  de  la  carrocería  del  automóvil,

utilice  el  soporte  ajustable  trasero  para  ajustar  la  cubierta
guía del techo



•

Afloje  la  manija  en  forma  de  estrella

  en  cualquiera  de

los  soportes  de  ajuste  hasta  que  el  bloque  deslizante  de
sujeción se libere de la manija en forma de estrella.
Sostenga la cubierta guía del techo de forma segura y afloje
la manija en forma de estrella del segundo soporte.

•

Una vez que la cubierta guía del techo alcance la posición

deseada, sujete los dos bloques deslizantes de sujeción en
la parte posterior en secuencia y asegúrelos con la manija en
forma de estrella.



16



Ajuste de parasol

















Ajuste de parasol
Parasol delantero

Hay  un  parasol  respectivamente  en  los  lados  izquierdo  y
derecho en la parte superior del parabrisas delantero de la
cabina (mismo método de despliegue y retracción).

•

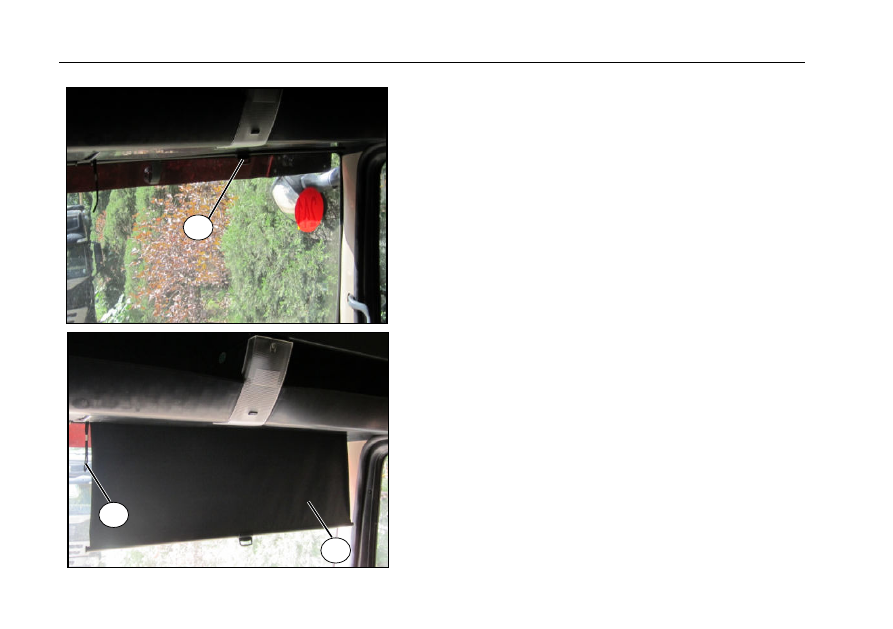

Posición del parasol delantero retraído.

•

El conductor puede tirar el anillo de arrastre

  colocando

el parasol delantero

  en la posición deseada.



•

Posición del parasol delantero desplegado.

•

El conductor puede tirar la correa de arrastre

  según sea

necesario para retraer el parasol delantero

17

Ajuste de parasol



Parasol lateral

Hay  un  parasol  respectivamente  en  las  puertas  y  ventanas
izquierda  y  derecha  de  la  cabina  (mismo  método  de
despliegue y retracción).

•

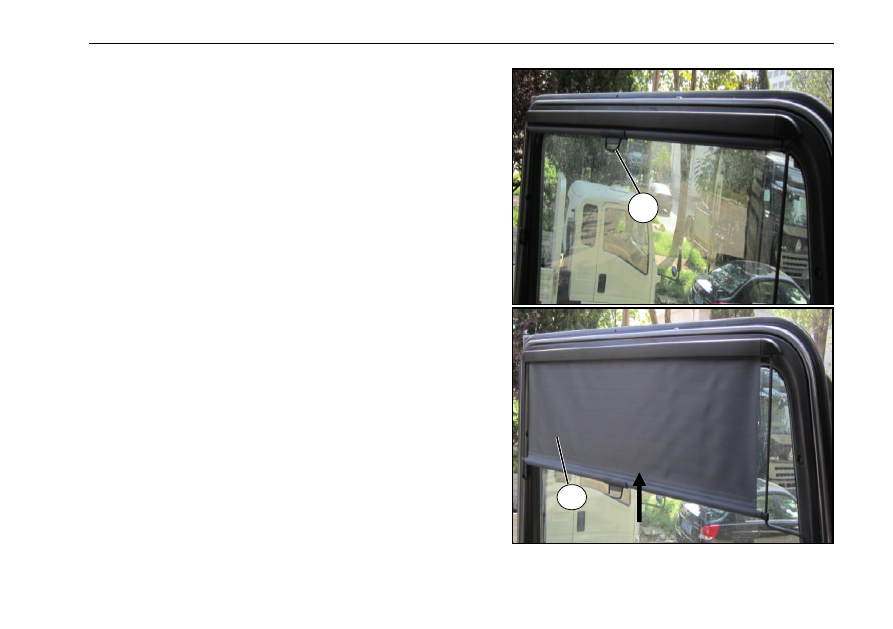

Posición del parasol lateral retraído.

•

El conductor puede tirar el anillo de arrastre

  colocando

el parasol delantero

  en la posición deseada.



•

Posición del parasol lateral desplegado.

•

El  conductor  puede  empujar  hacia  arriba  el  parasol

delantero

  según sea necesario para retraerlo.





18

Cortinas circundantes





Cortinas circundantes

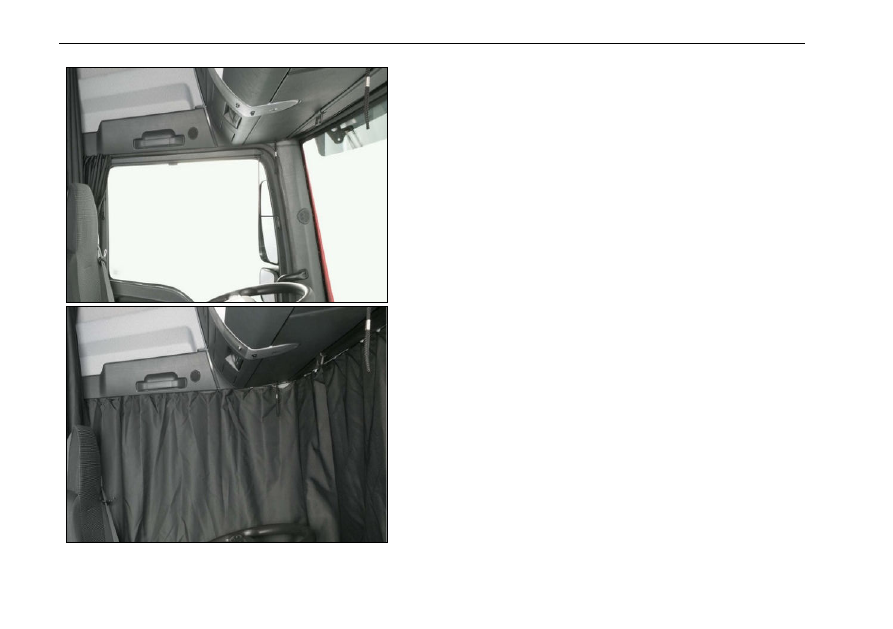

El conductor puede usar cortinas circundantes en reposo.

•

La imagen muestra la cortina circundante retraída.

•

Después de retraer las cortinas, se amarran y fijan en

ambos lados.



•

Despliegue las cortinas lentamente a lo largo del riel de la

cortina.

•

La imagen muestra la cortina circundante desplegada.

19



Techo corredizo manual



Techo corredizo manual



¡Advertencia!
El  techo  corredizo  debe  estar  cerrado  cuando
no  haya  nadie  en  la  cabina  para  prevenir  el
robo y evitar la entrada de lluvia y polvo en la
cabina.



•

Posición del techo corredizo

  cerrado.



•

Posición  del  ángulo  de  apertura  máximo  del  techo

corredizo

  .



20



Techo corredizo manual





Techo corredizo manual

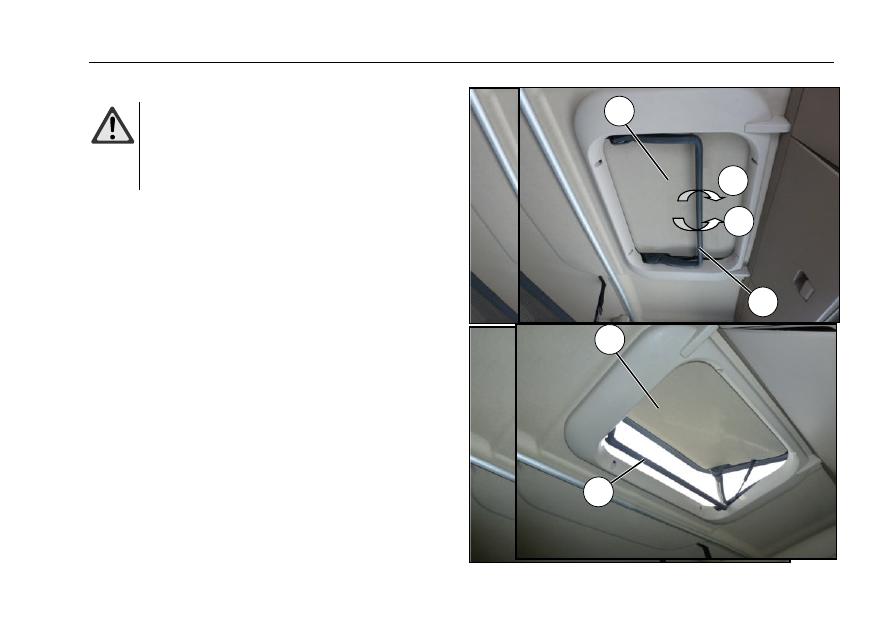

El  techo  corredizo  está  provisto  en  total  de  tres  posiciones  de
apertura.

•

Abierto  en  posición  de  ángulo  máximo  (posición  de  apertura

completa):
Gire  la  manija

  en  la  dirección  A  hasta  el  final,  luego  empuje

hacia arriba la manija

  hasta la posición límite.

•

Cerrado  en  posición  de  ángulo  máximo  (posición  de  apertura

completa):
Tire la manija

  hacia abajo hasta la parte inferior y luego gire la

manija

  en la dirección B a la posición de bloqueo.

•

Abierto en posición intermedia (posición de marcha 2):

Gire  la  manija

  en  la  dirección  A  hasta  el  final,  luego  empuje

hacia arriba la manija

  a la posición intermedia, y al final gire la

manija

  en la dirección B a la posición de bloqueo.

•

Cerrado en posición intermedia (posición de marcha 2):

Gire  la  manija

  en  la  dirección  A  hasta  el  final,  luego  empuje

hacia abajo la manija

  a la parte inferior, y al final gire la manija

  en la dirección B a la posición de bloqueo.

•

Abierto en posición mínima (posición de elevación):

Gire  la  manija

  en  la  dirección  A  hasta  el  final,  luego  empuje

hacia  arriba  la  manija

  a  la  posición  mínima,  y  al  final  gire  la

manija

  en la dirección B a la posición de bloqueo.

•

Cerrado en posición mínima (posición de elevación):

Gire  la  manija

  en  la  dirección  A  hasta  el  final,  luego  empuje

hacia abajo la manija

  a la parte inferior, y al final gire la manija

  en la dirección B a la posición de bloqueo.



posición de
elevación

posición de
apertura
completa

posición de
marcha 2

21



Ajuste de asientos



Ajuste de asientos
Asiento de conductor y copiloto (tipo cómodo)



¡Advertencia!
-  Nunca  ajuste  el  asiento  durante  la
conducción,  ajuste  sólo  cuando  el  vehículo
esté parado.
-  Asegúrese  de  escuchar  el  sonido  de
enganche  del  dispositivo  de  bloqueo  del
asiento.
-  No  es  adecuado  arreglar  el  asiento  para
niños  en  el  asiento  del  conductor  y  del
copiloto.
-  Abróchese  el  cinturón  de  seguridad  antes
de

conducir,

consulte

"cinturón

de

seguridad de asientos".

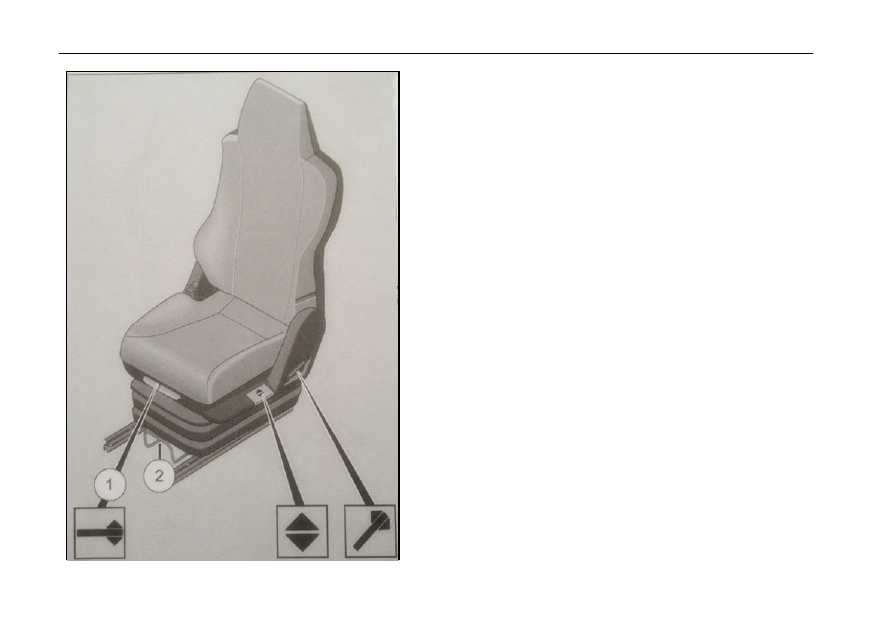

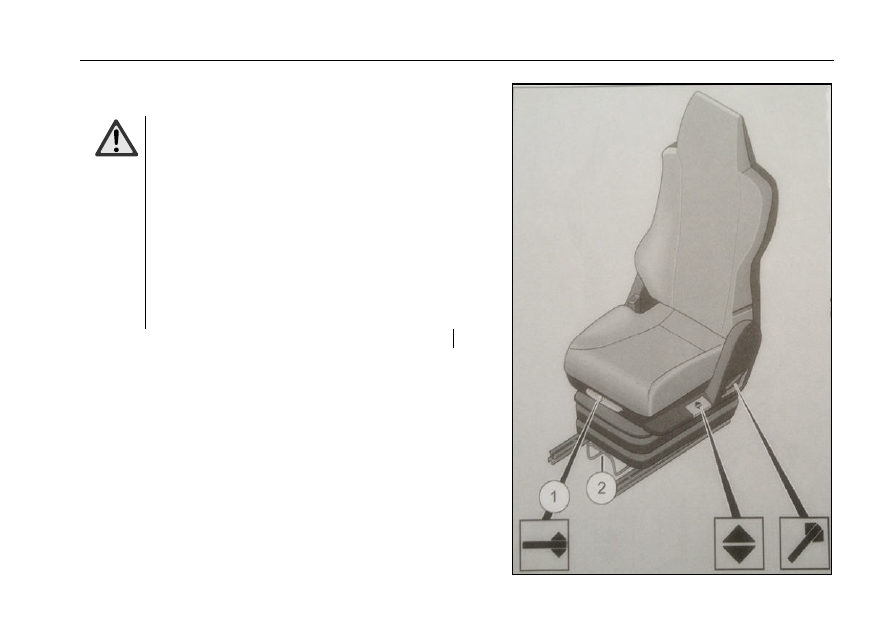

  Ajuste de ángulo del asiento

  Ajuste hacia adelante y atrás del asiento

  Ajuste de altura del asiento

  Ajuste de ángulo del respaldo



22



Ajuste de asientos





Ajuste de ángulo del asiento

•

Tire hacia arriba la manija

  y ajuste el ángulo del asiento

según sea necesario.

•

Libere la manija.

Ajuste hacia adelante y atrás del asiento

•

Tire hacia arriba la manija

  y deslice el asiento hacia

adelante / atrás.

•

Libere la manija.

•

Empuje ligeramente el asiento hacia adelante o hacia atrás

hasta que se escuche el sonido de bloqueo del asiento.

Ajuste de altura del asiento

•

Levante la manija

  y ajuste el asiento a la altura

adecuada sentándose en o levantándose del asiento.

•

Libere la manija.

Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento para desbloquear el respaldo.

•

Tire la manija

  hacia arriba.

•

Ajuste el respaldo a la posición deseada.

Libere la manija.

23



Ajuste de asientos



Asiento de conductor y copiloto (tipo de lujo)



¡Advertencia!
-  Nunca  ajuste  el  asiento  durante  la
conducción,  ajuste  sólo  cuando  el  vehículo
esté  parado.  Los  asientos  de  lujo  sólo  se
pueden ajustar cuando se aplica la carga y la
presión de aire no es inferior a 8 bar.
-  Asegúrese  de  escuchar  el  sonido  de
enganche  del  dispositivo  de  bloqueo  del
asiento.
-  Cuando  el  airbag  está  dañado,  debe
instalar un nuevo asiento.
-  No  es  adecuado  arreglar  el  asiento  para
niños  en  el  asiento  del  conductor  y  del
copiloto.
-  Abróchese  el  cinturón  de  seguridad  antes
de

conducir,

consulte

"cinturón

de

seguridad de asientos".

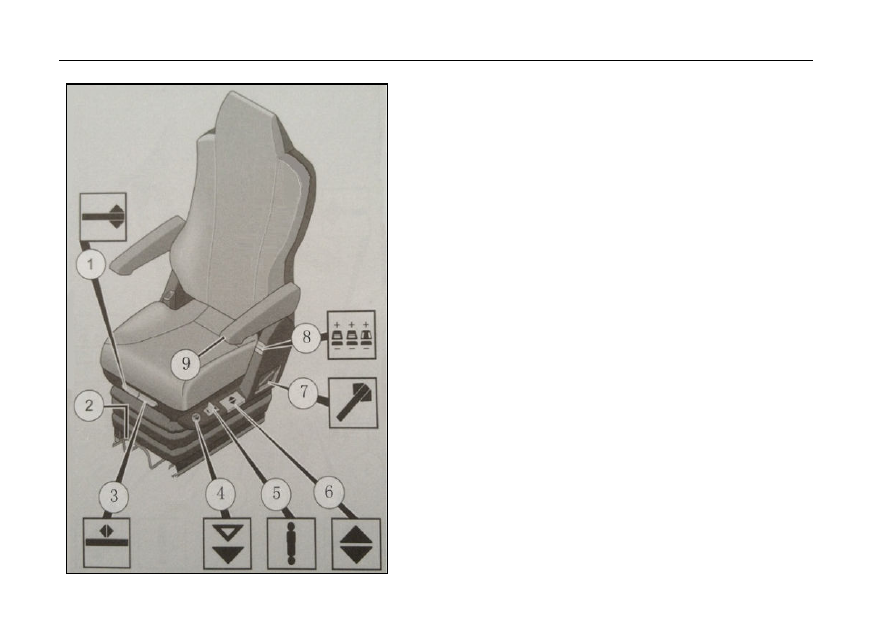

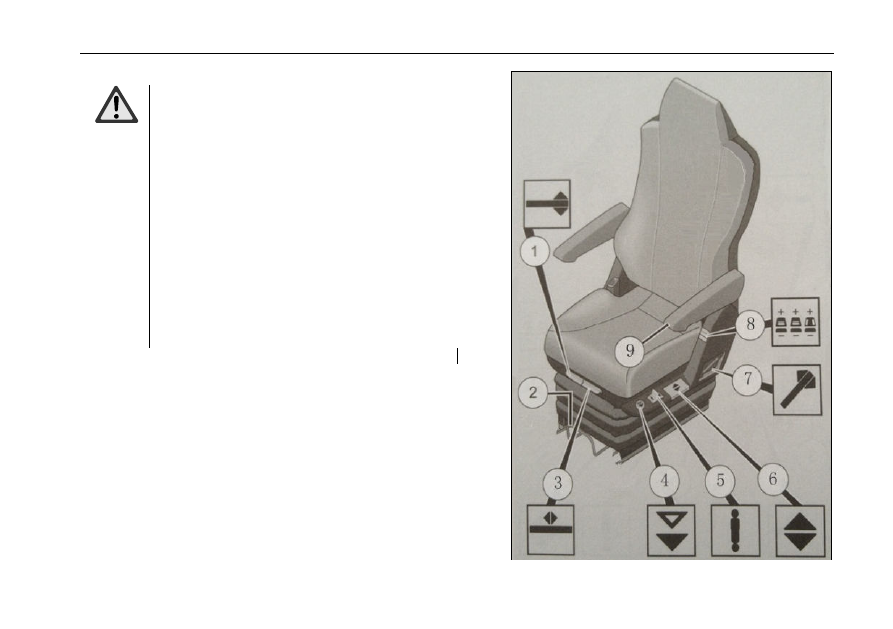

  Manija de ajuste de ángulo

  Manija de ajuste hacia

adelante y atrás

  Manija de ajuste hacia adelante y atrás del cojín

  Botón

de bajada rápida (facilitar el subir y bajar del coche)

  Manija de ajuste del amortiguador

  Manija de ajuste de

altura (neumática)

  Manija de ajuste de ángulo del respaldo

  Botón de ajuste del dispositivo de soporte de la cintura y

dispositivo de soporte lateral (neumático)



24



Ajuste de asientos





Ajuste de ángulo del asiento

•

Tire  hacia  arriba  la  manija

  y  ajuste  el  ángulo  del

asiento.

•

Libere la manija.

Ajuste hacia adelante y atrás del asiento

•

Tire  hacia  arriba  la  manija

  y  deslice  el  asiento  hacia

adelante / atrás.

•

Libere la manija.

•

Empuje ligeramente el asiento hacia adelante o hacia atrás

hasta que se escuche el sonido de bloqueo del asiento.

Ajuste hacia adelante y atrás del cojín

•

Tire  hacia  arriba  la  manija

  y  deslice  el  cojín  hacia

adelante / atrás.

•

Libere la manija.

•

Empuje  ligeramente  el  cojín  hacia  adelante  o  hacia  atrás

hasta que se escuche el sonido de bloqueo.

Dispositivo de bajada rápida (facilitar el subir y bajar del
coche)

•

Después de subirse al automóvil, presione el botón

  (el

botón  emerge)  y  el  asiento  se  eleva  a  la  posición  de
conducción.

•

Presione  el  botón

  (botón  presionado  hacia  adentro)

antes de bajarse del coche y el asiento será bajado hasta la
posición de bajada.















Content      ..      1      2      3      ..
