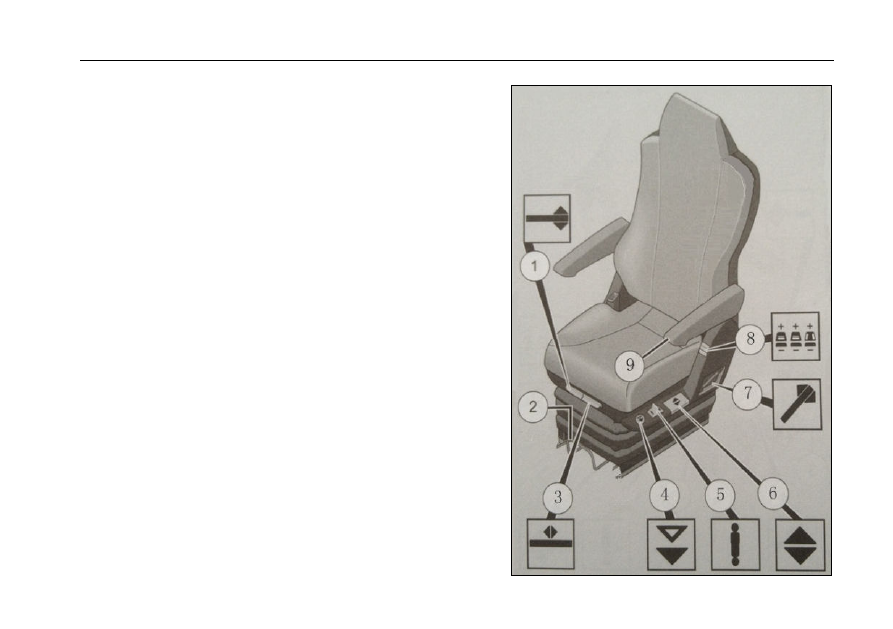

SINOTRUK Manual de Conductor para camiones (2017) - 3

25



Ajuste de asientos



Ajuste de amortiguador

Use la manija

⑤

  para ajustar el asiento al grado de

flexibilidad requerido (duro y suave).

Ajuste de altura del asiento

•

Tire la manija

⑥

  hacia arriba:para elevar el asiento.

•

Empuje la manija

⑥

  hacia abajo: para bajar el asiento.

•

Suelte la manija cuando el asiento alcance una altura

adecuada.

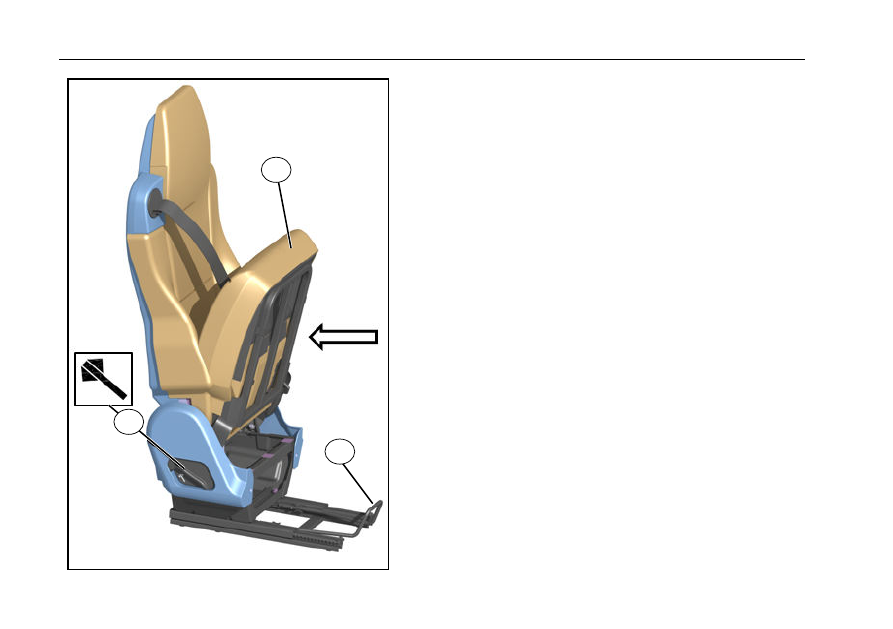

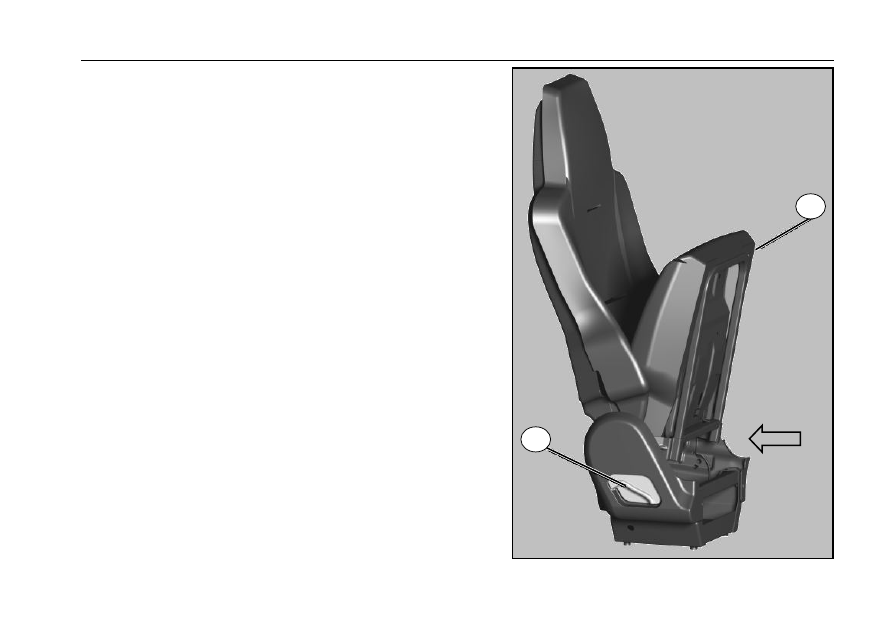

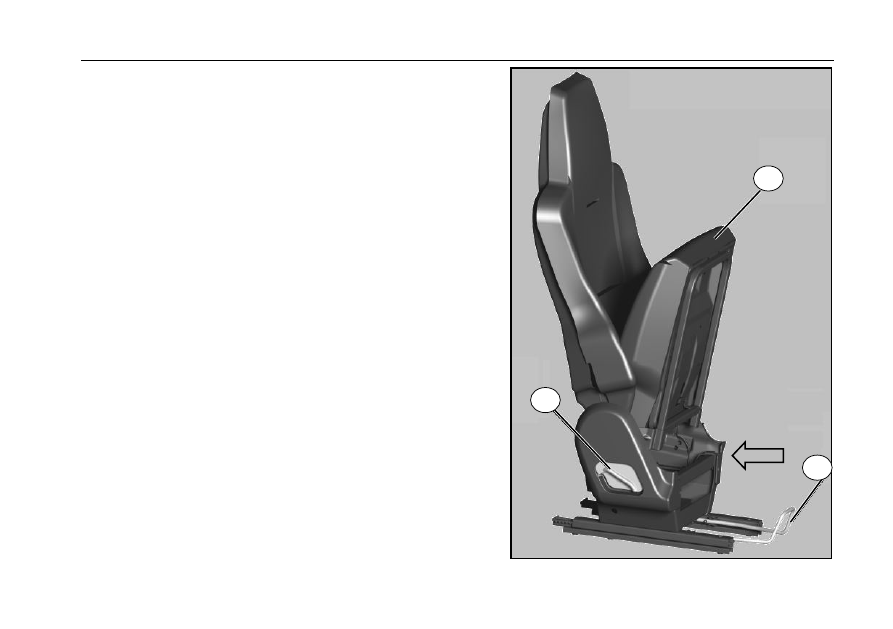

Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento para desbloquear el respaldo.

•

Tire la manija

⑦

  hacia arriba.

•

Ajuste el respaldo a la posición deseada.

•

Libere la manija.

Ajuste del dispositivo de soporte de la cintura y
dispositivo de soporte lateral

•

Presione el botón

⑧

  controlando el inflado y desinflado del

airbag de aire.

•

Signo "+": inflado del airbag.

•

Signo "-": Desinflado del airbag.



26



Ajuste de asientos





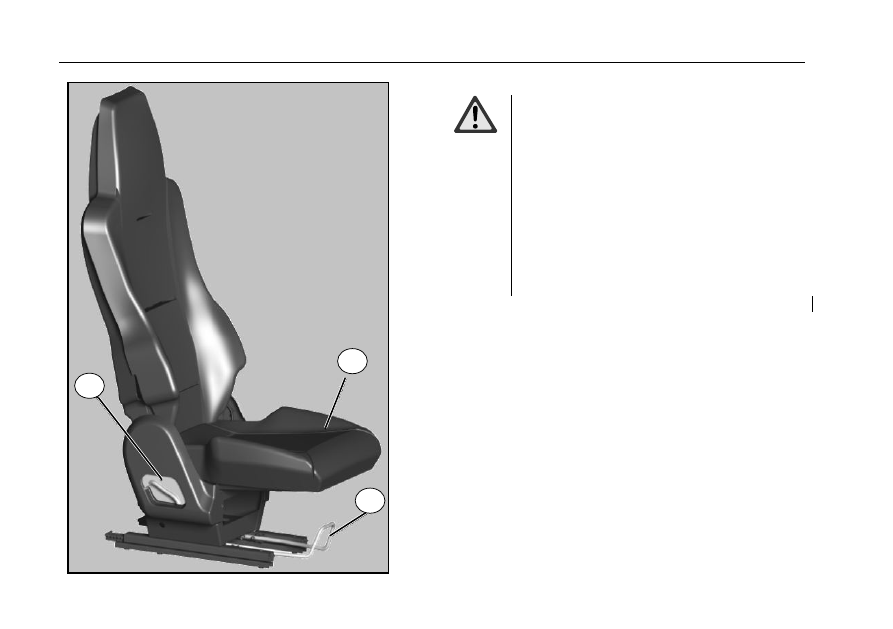

Asiento del conductor y copiloto (tipo ligero deslizante)



¡Advertencia!
- Nunca ajuste el asiento durante la
conducción, ajuste sólo cuando el vehículo
esté parado.
- Asegúrese de escuchar el sonido de
enganche del dispositivo de bloqueo del
asiento.
- No es adecuado arreglar el asiento para
niños en el asiento del conductor y del
copiloto.
- Abróchese el cinturón de seguridad antes
de conducir, consulte "cinturón de
seguridad de asientos".





①

  Manija de ajuste de ángulo del respaldo

②

  Cojín plegable

③

  Manija de ajuste hacia adelante y atrás del asiento



1

2

3

27



Ajuste de asientos

Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento para desbloquear el respaldo.

•

Tire la manija

①

  hacia arriba.

•

Ajuste el respaldo a la posición deseada.

•

Libere la manija.

Ajuste de plegado del cojín

•

Voltee el cojín del asiento

②

  hacia arriba, cuando se

escuche el sonido de bloqueo del cojín deje de aplicar fuerza,
entonces el cojín del asiento está plegado.

•

Empuje el cojín del asiento

②

  en la dirección de la figura

hasta escuchar el sonido de desbloqueo del cojín, luego
voltee el cojín del asiento hacia abajo para restaurar el cojín a
la posición de uso.

Ajuste hacia adelante y atrás del asiento

•

Tire hacia arriba la manija

③

  y deslice el cojín hacia

adelante / atrás.

•

Libere la manija.

•

Empuje ligeramente el cojín hacia adelante o hacia atrás

hasta que se escuche el sonido de bloqueo.




2

1

3

28



Ajuste de asientos



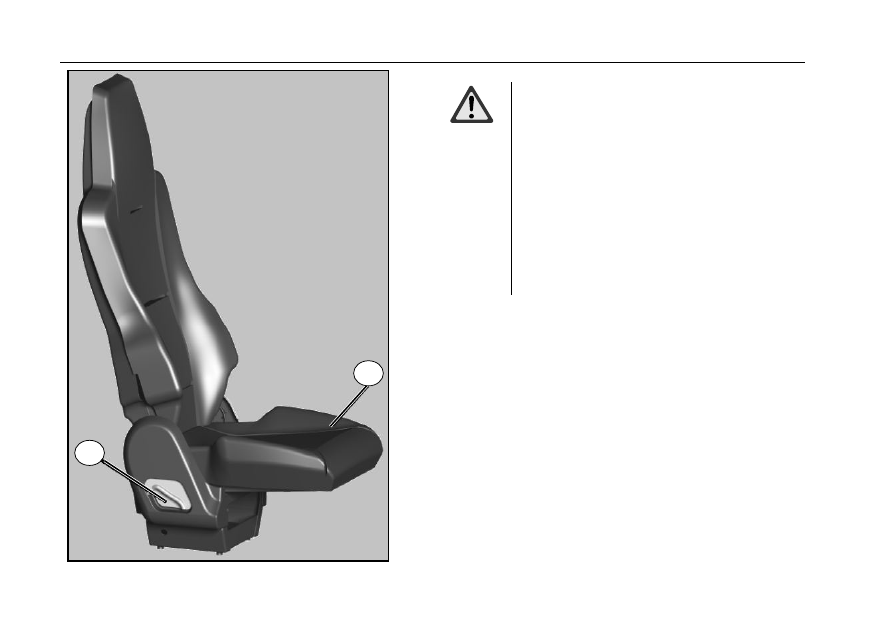

Asiento del conductor y copiloto (tipo ligero fijo)



¡Advertencia!
- Nunca ajuste el asiento durante la
conducción, ajuste sólo cuando el vehículo
esté parado.
- Asegúrese de escuchar el sonido de
enganche del dispositivo de bloqueo del
asiento.
- No es adecuado arreglar el asiento para
niños en el asiento del conductor y del
copiloto.
- Abróchese el cinturón de seguridad antes
de conducir, consulte "cinturón de
seguridad de asientos".



①

  Manija de ajuste de ángulo del respaldo

②

  Cojín plegable

1

2

29



Ajuste de asientos

Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento para desbloquear el respaldo.

•

Tire la manija

①

  hacia arriba.

•

Ajuste el respaldo a la posición deseada.

•

Libere la manija.

Ajuste de plegado del cojín

•

Voltee el cojín del asiento

②

  hacia arriba, cuando se

escuche el sonido de bloqueo del cojín deje de aplicar fuerza,
entonces el cojín del asiento está plegado.

•

Empuje el cojín del asiento

②

  en la dirección de la figura

hasta escuchar el sonido de desbloqueo del cojín, luego
voltee el cojín del asiento hacia abajo para restaurar el cojín a
la posición de uso.



1

2

30



Ajuste de asientos





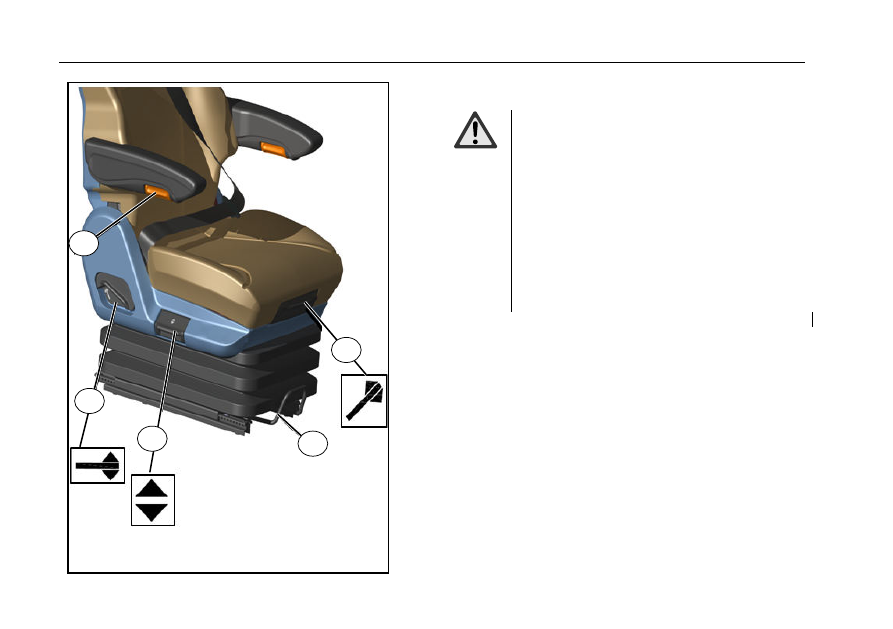

Asiento de conductor y copiloto (tipo de doble bloqueo /
cómodo)



¡Advertencia!
- Nunca ajuste el asiento durante la
conducción, ajuste sólo cuando el vehículo
esté parado.
- Asegúrese de escuchar el sonido de
enganche del dispositivo de bloqueo del
asiento.
- No es adecuado arreglar el asiento para
niños en el asiento del conductor y del
copiloto.
- Abróchese el cinturón de seguridad antes
de conducir, consulte "cinturón de
seguridad de asientos".



①

  Ajuste de ángulo del cojín

②

  Ajuste hacia adelante y atrás del asiento

③

  Ajuste de altura del asiento

④

  Ajuste de ángulo del respaldo

⑤

  Ajuste de ángulo de apoyabrazos (opcional)

5

4

3

1

2

31



  Ajuste de asientos



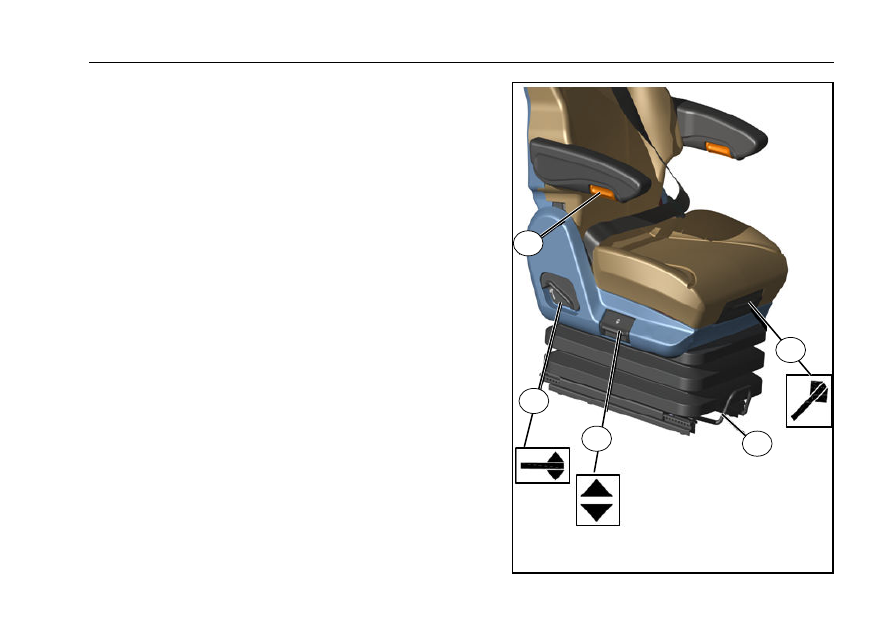

Ajuste de ángulo del cojín

•

Tire hacia arriba la manija

①

  y ajuste el ángulo del cojín

según sea necesario.

•

Libere la manija.

Ajuste hacia adelante y atrás del asiento

•

Tire hacia arriba la manija

②

  y deslice el asiento hacia

adelante / atrás.

•

Libere la manija.

•

Empuje ligeramente el asiento hacia adelante o hacia atrás

hasta que se escuche el sonido de bloqueo del asiento.

Ajuste de altura del asiento

•

Levante la manija

③

  y ajuste el asiento a la altura

adecuada sentándose en o levantándose del asiento.

•

Libere la manija.

Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento para desbloquear el respaldo.

•

Tire la manija

④

  hacia arriba.

•

Ajuste el respaldo a la posición deseada.

•

 Libere la manija.

Ajuste de ángulo de apoyabrazos

  Gire la manija

⑤

  para ajustar el apoyabrazos al ángulo

deseado.



5

4

3

1

2

32

Ajuste de asientos





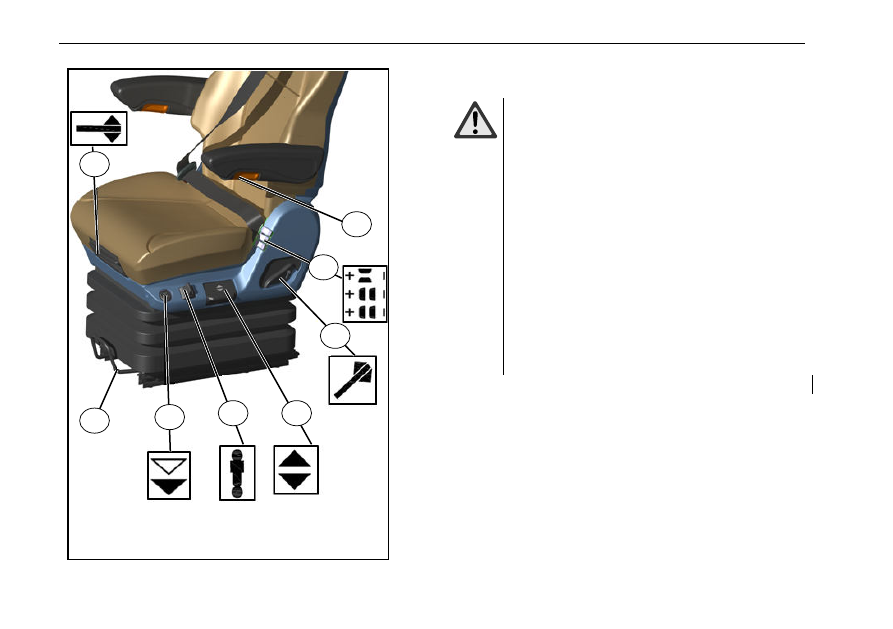

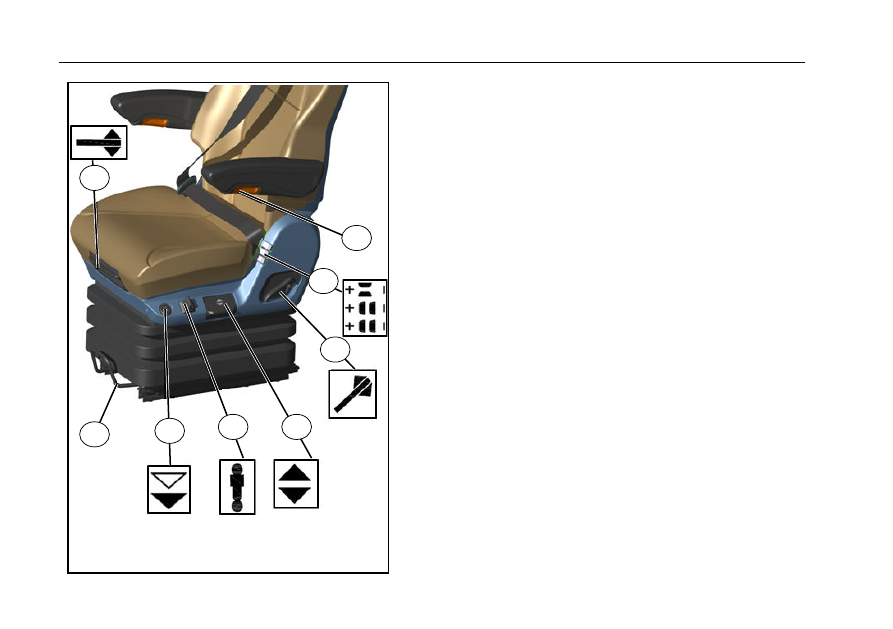

Asiento de conductor y copiloto (tipo de doble bloqueo /
lujo)



¡Advertencia!
- Nunca ajuste el asiento durante la
conducción, ajuste sólo cuando el vehículo
esté parado. Los asientos de lujo sólo se
pueden ajustar cuando se aplica la carga y la
presión de aire no es inferior a 8 bar.
- Asegúrese de escuchar el sonido de
enganche del dispositivo de bloqueo del
asiento.
- Cuando el airbag está dañado, debe instalar
un nuevo asiento.
- No es adecuado arreglar el asiento para
niños en el asiento del conductor y del
copiloto.
- Abróchese el cinturón de seguridad antes
de conducir, consulte "cinturón de
seguridad de asientos".



①

  Ajuste de ángulo del cojín

②

  Ajuste hacia adelante y

atrás del asiento

③

  Bajada rápida del asiento

④

  Ajuste de amortiguación del

amortiguador

⑤

  Ajuste de altura (neumático)

⑥

  Ajuste de ángulo del

respaldo

⑦

  Ajuste del dispositivo de soporte de la cintura y

dispositivo de soporte lateral (neumático)

⑧

  Ajuste de ángulo de apoyabrazos (opcional)

1

3

4

6

5

2

8

7

33

Ajuste de asientos



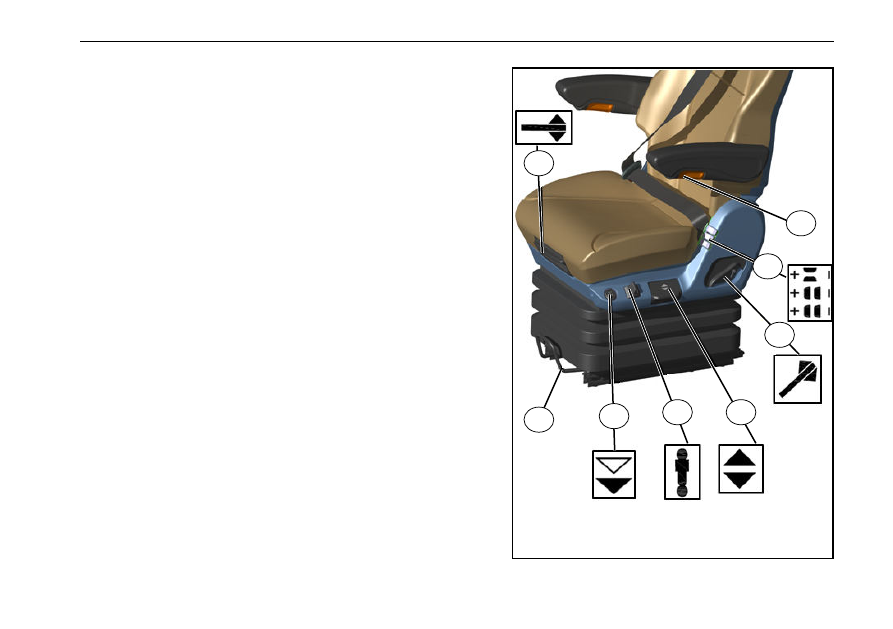

Ajuste de ángulo del cojín

•

Tire  hacia  arriba  la  manija

①

  y  ajuste  el  ángulo  del  cojín

según sea necesario.

•

Libere la manija.

Ajuste hacia adelante y atrás del asiento

•

Tire  hacia  arriba  la  manija

②

  y  deslice  el  asiento  hacia

adelante / atrás.

•

Libere la manija.

•

Empuje ligeramente el asiento hacia adelante o hacia atrás

hasta que se escuche el sonido de bloqueo del asiento.

Bajada  rápida  del  asiento  (facilitar  el  subir  y  bajar  del
coche)

•

Después de subirse al automóvil, presione el botón

③

  (el

botón  emerge)  y  el  asiento  se  eleva  a  la  posición  de
conducción.

•

Presione  el  botón

③

  (botón  presionado  hacia  adentro)

antes de bajarse del coche y el asiento será bajado hasta la
posición de bajada.

Ajuste de amortiguación del amortiguador

•

Use  la  manija

④

  para  ajustar  el  asiento  al  grado  de

flexibilidad requerido (duro y suave).



1

3

4

6

5

2

8

7

34



Ajuste de asientos





Ajuste de altura del asiento

•

Tire la manija

⑤

  hacia arriba: para elevar el asiento.

•

Empuje la manija

⑤

  hacia abajo: para bajar el asiento.

•

Suelte la manija cuando el asiento alcance una altura

adecuada.

Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento.

•

Tire la manija

⑥

  hacia arriba para desbloquear el

respaldo.

•

Ajuste el respaldo a la posición deseada y libere la manija.

Ajuste del dispositivo de soporte de la cintura y
dispositivo de soporte lateral

•

Presione el botón

⑦

  controlando el inflado y desinflado del

airbag de aire.

•

Signo "+": inflado del airbag.

•

Signo "-": Desinflado del airbag.

Ajuste de ángulo de apoyabrazos

•

  Gire la manija

⑧

  y ajuste el apoyabrazos al ángulo

deseado.



1

3

4

6

5

2

8

7

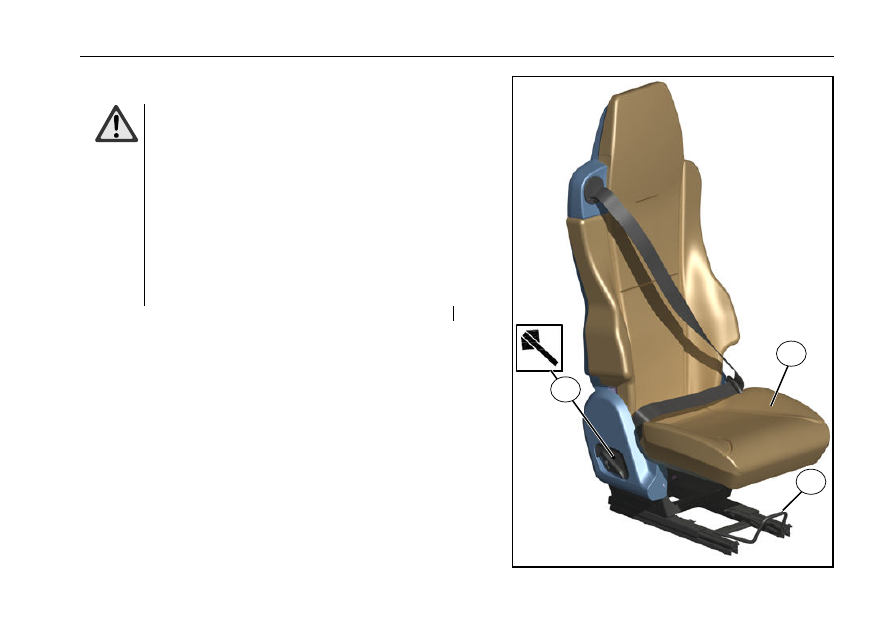

35



Ajuste de asientos



Asiento del conductor y copiloto (tipo de doble bloqueo /
ligero deslizante)



¡Advertencia!
- Nunca ajuste el asiento durante la
conducción, ajuste sólo cuando el vehículo
esté parado.
- Asegúrese de escuchar el sonido de
enganche del dispositivo de bloqueo del
asiento.
- No es adecuado arreglar el asiento para
niños en el asiento del conductor y del
copiloto.
- Abróchese el cinturón de seguridad antes
de conducir, consulte "cinturón de
seguridad de asientos".



①

  Ajuste de ángulo del respaldo

②

  Ajuste de plegado del cojín

③

  Ajuste hacia adelante y atrás del asiento



1

3

2

36



Ajuste de asientos





Ajuste de ángulo del respaldo

•

Inclínese hacia atrás, y empuje ligeramente el respaldo del

asiento.

•

Tire la manija

①

  hacia arriba para desbloquear el

respaldo.

•

Ajuste el respaldo a la posición deseada.

•

Libere la manija.

Ajuste de plegado del cojín

•

Voltee el cojín del asiento

②

  hacia arriba, cuando se

escuche el sonido de bloqueo del cojín deje de aplicar
fuerza, entonces el cojín del asiento está plegado.

•

Empuje el cojín del asiento

②

  en la dirección de la figura

hasta escuchar el sonido de desbloqueo del cojín, luego
voltee el cojín del asiento hacia abajo para restaurar el cojín
a la posición de uso.

Ajuste hacia adelante y atrás del asiento

•

Tire hacia arriba la manija

③

  y deslice el cojín hacia

adelante / atrás.

•

Libere la manija.

•

Empuje ligeramente el cojín hacia adelante o hacia atrás

hasta que se escuche el sonido de bloqueo.

1

2

3

37



Ajuste de asientos



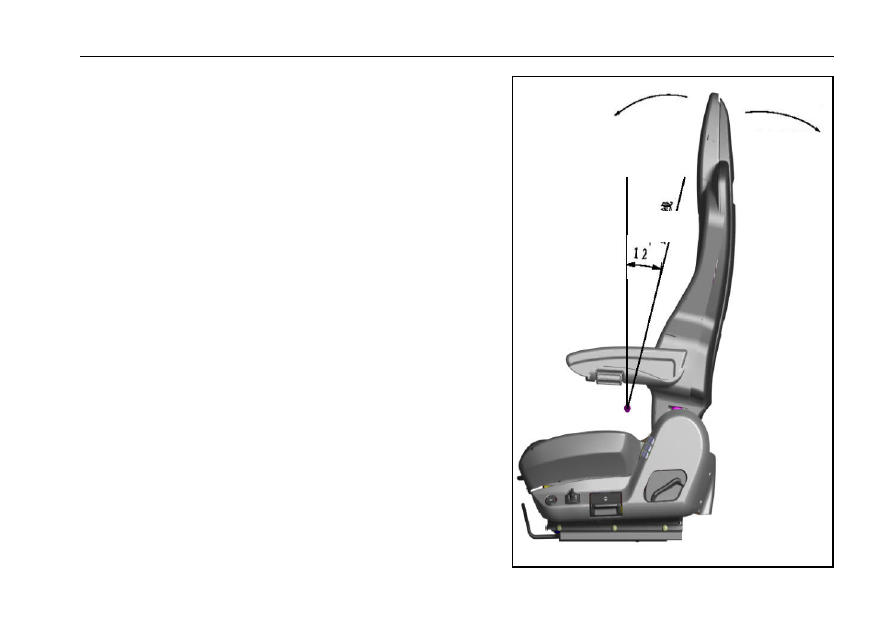

Ajuste  de  la  posición  delantera  y  trasera  del  asiento  y
estado del ángulo del respaldo

•

De  acuerdo  con  la  figura  se  puede  ajustar  la  posición

delantera  y  trasera  del  asiento  (no  se  puede  ajustar  la
posición delantera y trasera del cojín).

•

Cuando el respaldo del asiento está a 12 ° con la dirección

vertical, está en el estado de ángulo del respaldo.



Rango de ajuste de ángulo del respaldo

•

Cuando el respaldo del asiento está a 12 ° con la dirección

vertical,  el  rango  de  ajuste  será:  ajustar  hasta  63  grados
hacia adelante, ajustar hasta 32 grados hacia atrás.



Gire hasta 63 °
hacia adelante

Gire hasta 32 °
hacia atrás

Línea
troncal

38



Litera







Litera

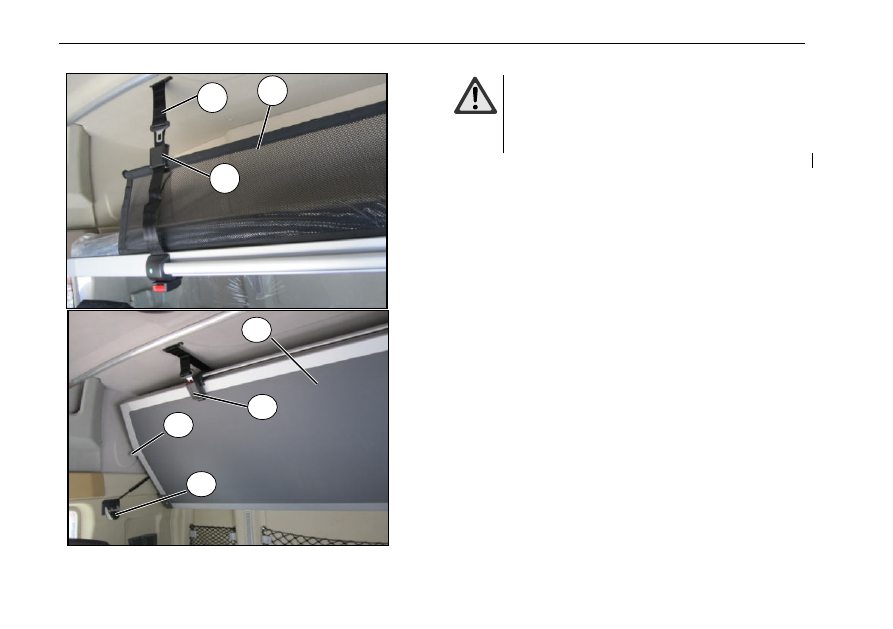

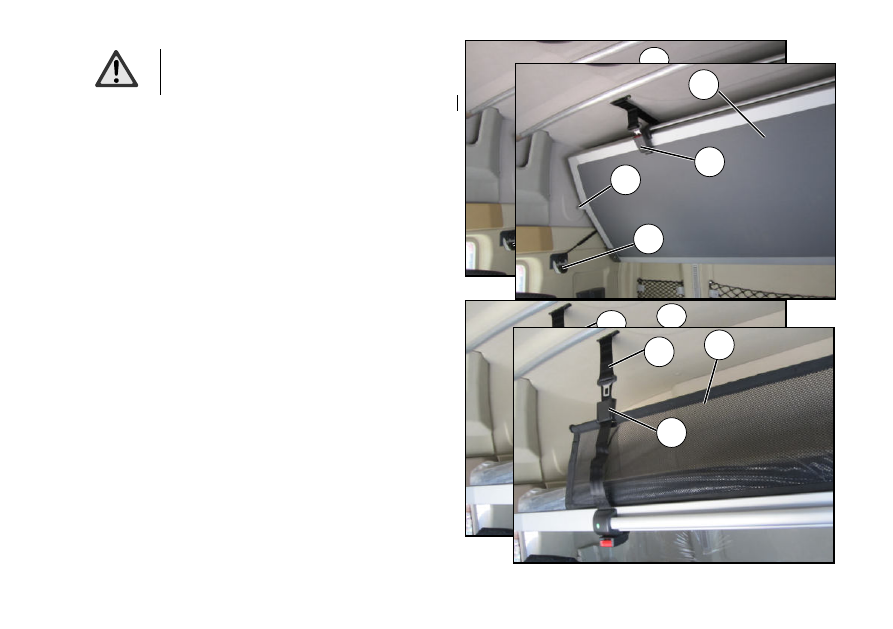

Dispositivo de protección de seguridad de la litera
inferior



¡Advertencia!
-  La  litera  inferior  debe  bajarse  durante  la
conducción del vehículo.
-  Durante  el  proceso  de  conducción,  no  se
permiten poner cualquier artículo en la litera.
- Al usar la litera, debe activar y bloquear el
dispositivo de protección de seguridad.


Cerrar protección

•

En el estado abierto, mantenga presionado el botón

①

  y al

mismo tiempo agarre la baranda

②

  girando en sentido

antihorario alrededor del centro de rotación de la columna

③



hasta la posición horizontal.

•

A corresponde al estado de protección cerrada.

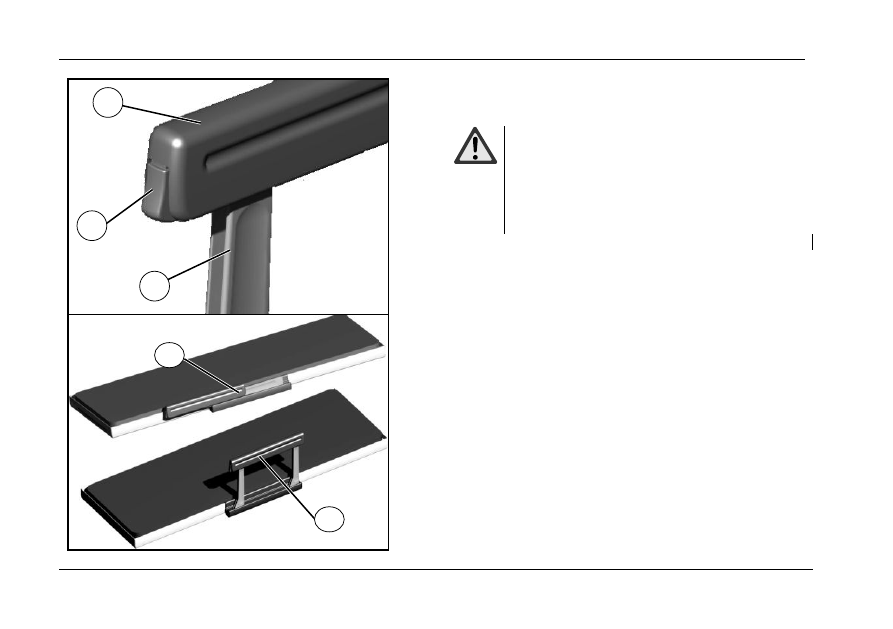

Abrir protección

•

En el estado cerrado, mantenga presionado el botón

①

  y

al mismo tiempo levante la baranda

②

  girando en sentido

horario alrededor del centro de rotación de la columna

③



hasta la posición vertical.

•

A corresponde al estado de protección abierta.

Litera

A

B

2

1

3

39



Litera superior



¡Advertencia!
Al usar la litera, debe activar y bloquear el
dispositivo de protección de seguridad.





Voltear la litera superior hacia abajo

•

Si es necesario, empuje el asiento del conductor / copiloto

hacia adelante o ajuste el respaldo del asiento hacia
adelante, consulte "ajuste del asiento".

•

Abra el dispositivo de bloqueo del cinturón de seguridad

②

,

agarre y gire hacia abajo el borde exterior de la litera superior

①

  hasta que los pasadores a ambos extremos

③

  se

encajen en la ranura

④

.

•

Tire apropiadamente los cinturones de seguridad de ambos

extremos

⑤

, tenga la red de protección

⑥

  ajustada en su

lugar, y bloquee la hebilla de seguridad

⑦

  para garantizar la

seguridad.







5

7

6

2

1

3

4

2

1

3

4

5

7

6

40

Litera





Voltear a litera superior hacia arriba



¡Advertencia!
Asegúrese  de  que  los  cinturones  de
seguridad

de

ambos

extremos

están

bloqueados  cuando  la  litera  superior  esté
retraída.



•

Afloje la hebilla de seguridad

⑦

, y baje la red de protección

⑥

.



•

Sujete el borde exterior de la litera superior

①

  y gire con

fuerza  apropiada  la  litera  superior

①

  hacia  arriba  hasta  la

posición adecuada.

•

Bloquee  correctamente  el  dispositivo  de  cinturón  de

seguridad a ambos extremos

②

  de la litera superior.

2

1

3

4

5

7

6
