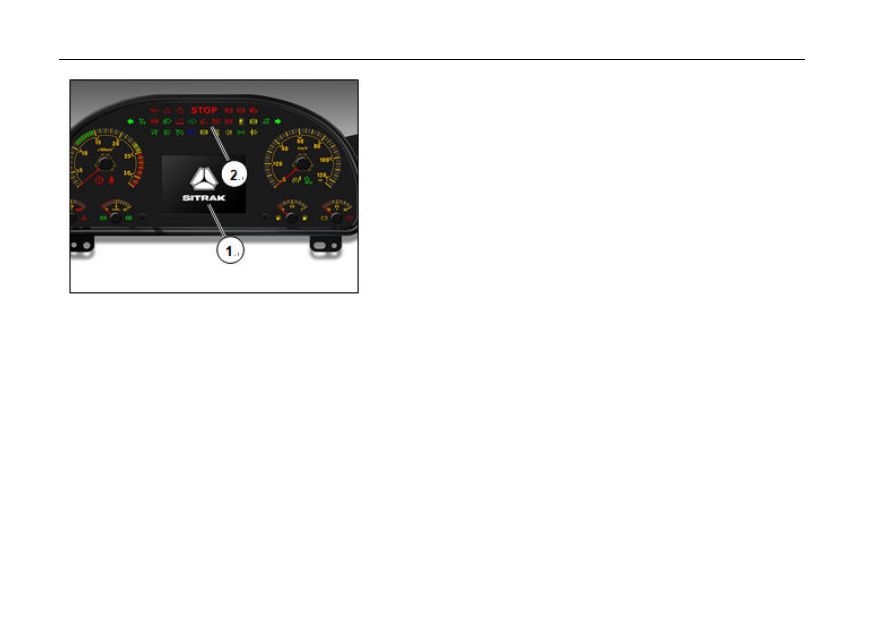

Cuadro de instrumentos


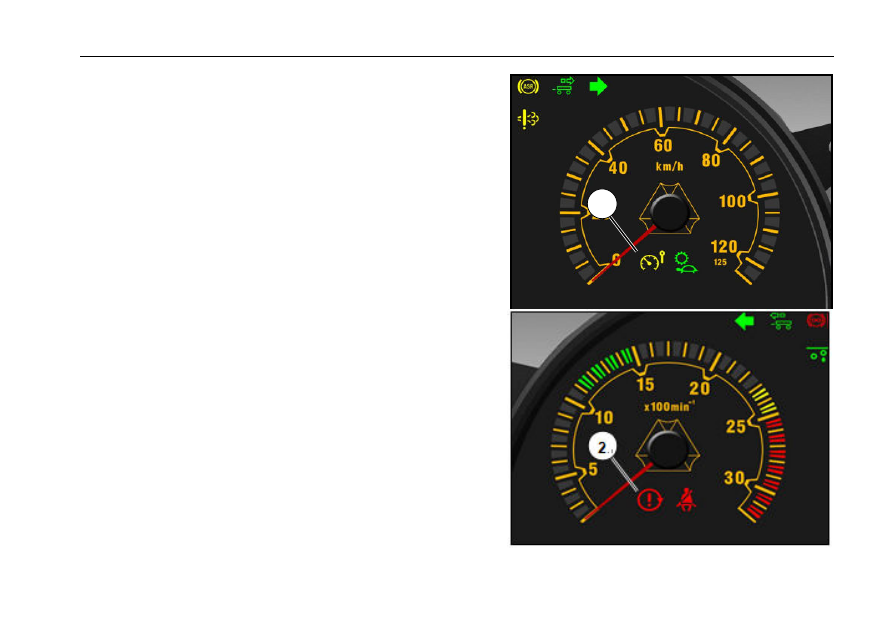

Velocímetro

Muestra  la  velocidad  del  vehículo,  con  un  rango  de
indicación  de  0  ~  125  km/h,  cada  pequeña  escala
corresponde a 5 km/h, y cada gran escala corresponde a 20
km/h.
Cuando la velocidad es demasiado alta, la luz indicadora de
exceso de velocidad

  se iluminará.



Tacómetro del motor

Muestra la velocidad de rotación del motor, con un rango de
indicación  de  0

3200r/min,  cada  pequeña  escala

corresponde a 100r/min, y cada gran escala corresponde a
500r/min.
El área verde es el área de velocidad económica del motor,
cuando la velocidad de rotación del motor es demasiado alta,
la luz indicadora de exceso de velocidad del motor

  estará

encendida.





58



Cuadro de instrumentos

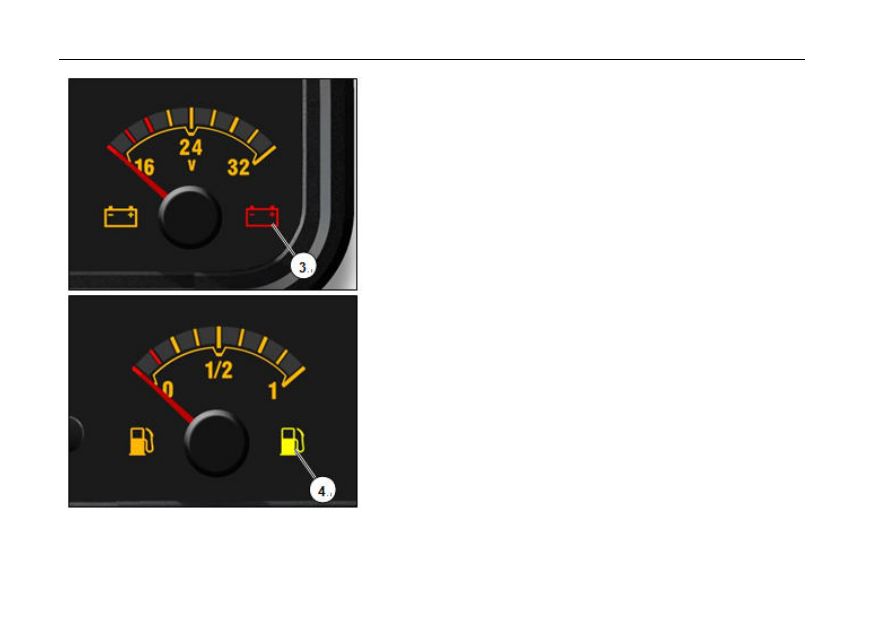

Voltímetro

Muestra el voltaje de la batería, con un rango de indicación
de 16

32V, cada pequeña escala corresponde a 2V.

Cuando el voltaje de la batería es inferior a 20 V o superior a
32 V, la luz indicadora de alarma de voltaje bajo (alto)

  se

iluminará.



Indicador de combustible

Muestra la cantidad de combustible restante en el tanque de
combustible del vehículo. Cada cuadro pequeño muestra un
1/8 de la cantidad de combustible.
Cuando el combustible restante en el tanque de combustible
es menor que 1/8, se encenderá la luz indicadora de bajo
nivel de combustible



59



Cuadro de instrumentos

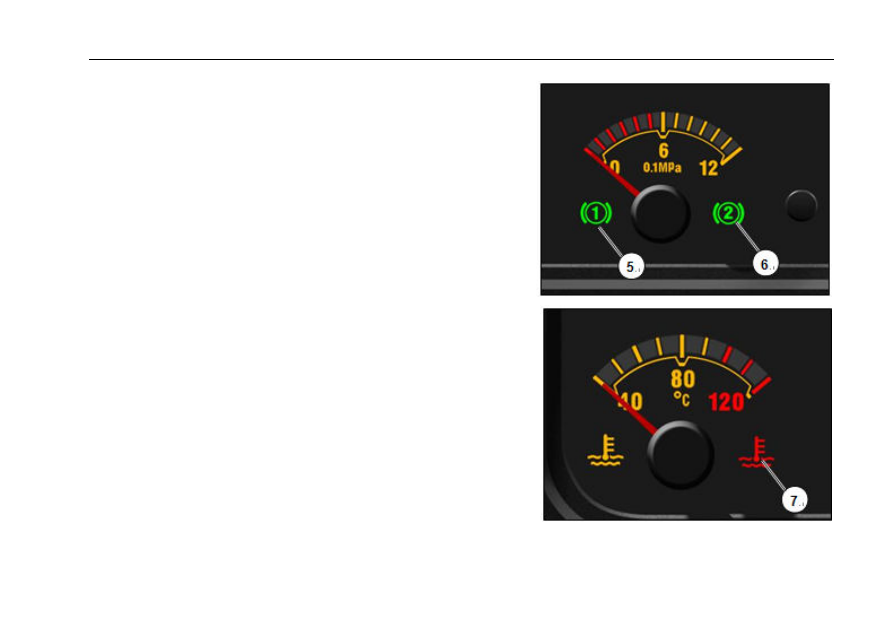

Barómetro

Muestra la presión de aire del circuito de freno 1 ó 2, con un
rango de indicación de 0

12×0,1MPa, cada pequeña escala

corresponde a 0,1MPa. Cuando el puntero se encuentra en la
zona  de  alarma  roja,  la  presión  de  aire  es  inferior  a
5,5×0,1MPa, y la información de falla relevante se muestra en
el panel de la luz de detección.
El barómetro de manera predeterminada muestra la presión
de aire del circuito de freno con una presión de aire más baja,
mientras  tanto  la  luz  indicadora

  o

  se  iluminará;  la

presión de aire del circuito de freno con una presión de aire
más alta se mostrará en la pantalla del conductor.





Calibrador de la temperatura del refrigerante

Muestra  la  temperatura  del  refrigerante  del  motor,  con  un
rango  de  indicación  de  40

120

,  cada  pequeña  escala

corresponde a 10

Cuando  el  puntero  está  en  el  área  roja,  esto  indica  que  la
temperatura del refrigerante del motor es demasiado alta y la
luz  indicadora  de  temperatura  alta  del  refrigerante

  está

encendida.







60



Cuadro de instrumentos

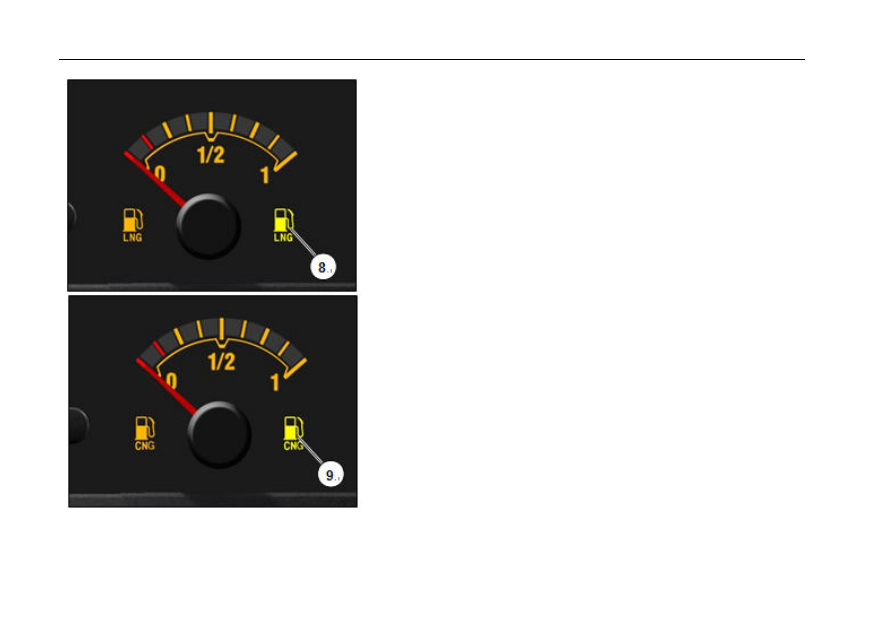

Indicador LNG

Muestra la cantidad de LNG restante del vehículo, cada
cuadro pequeño muestra un 1/8 de la cantidad de
combustible.
Cuando LNG restante es menor que 1/8, se encenderá la luz
indicadora de bajo nivel de combustible



Indicador CNG

Muestra la cantidad de CNG restante del vehículo, cada
cuadro pequeño muestra un 1/8 de la cantidad de
combustible.
Cuando CNG restante es menor que 1/8, se encenderá la luz
indicadora de bajo nivel de combustible



61

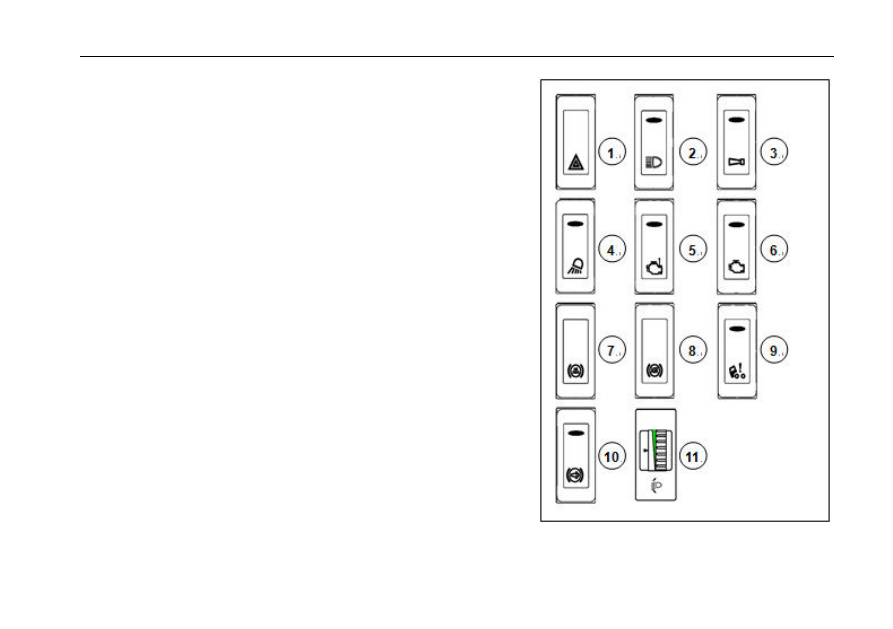

Interruptor basculante y botones



Interruptor basculante y botones

1. Interruptor de alarma de emergencia
2 Interruptor auxiliar de luz de carretera
3 Interruptor de conmutación de bocina
4 Interruptor de luz de trabajo
5 Interruptor de toma de fuerza del motor
6 Interruptor de diagnóstico del motor
7 Interruptor de detección de ABS
8 Interruptor de ASR
9 Interruptor de volteo de la cabina
10 Interruptor de freno de escape
11 Perilla de ajuste de luz de faros delanteros





62



Interruptor basculante y botones

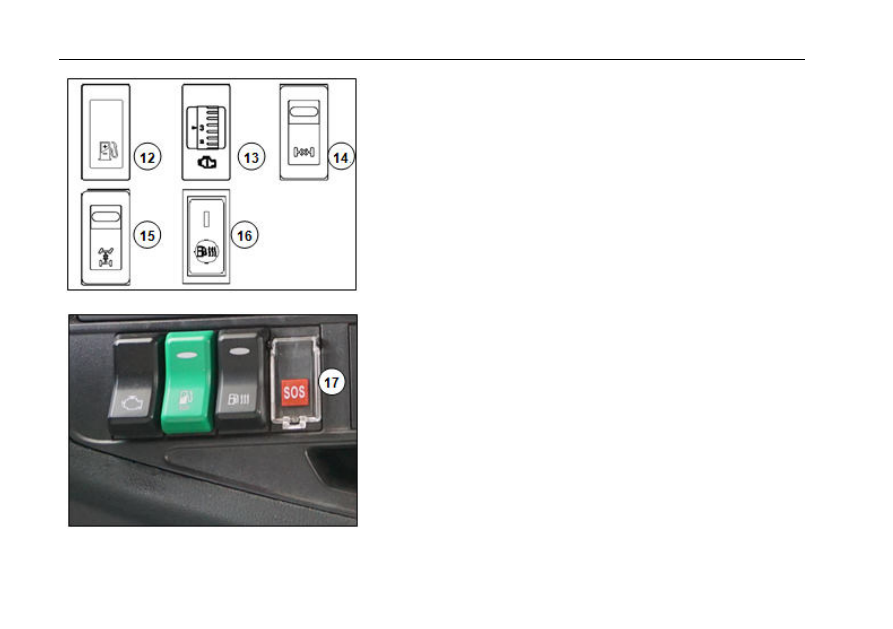

12 Interruptor de ahorro de combustible
13 Perilla de mando del modo de velocidad de rotación del
motor
14 Interruptor diferencial entre las ruedas
15 Interruptor diferencial entre ejes
16 Interruptor de calentamiento de combustible
17 Interruptor SOS



63



Interruptor basculante y botones


1.  Interruptor  de  alarma  de  emergencia:  Cuando  se
presiona  el  interruptor,  todas  las  luces  direccionales
parpadearán  y  los  intermitentes  en  el  instrumento
parpadearán simultáneamente.
2 Interruptor auxiliar de luz de carretera: Cuando la luz de
carretera  está  encendida,  presione  el  interruptor  para
encender la luz de carretera auxiliar.
3  Interruptor  de  conmutación  de  bocina:  Cuando  el
interruptor  no  está  funcionando,  presione  el  botón  de
bocina  en  el  volante  para  que  suene  la  bocina  eléctrica;
después  de  presionar  el  interruptor,  presione  el  botón  de
bocina en el volante, entonces suena la bocina de aire.
4 Interruptor de luz de trabajo: Presione el interruptor para
encender la luz de trabajo detrás de la cabina.
5  Interruptor  de  toma  de  fuerza  del  motor:  Cuando  se
presiona el interruptor, la velocidad de rotación del motor se
puede ajustar ajustando la perilla PTO. En este momento el
pedal del acelerador no va a funcionar.
6  Interruptor  de  diagnóstico  del  motor:  Presionando  el
interruptor,  puede  leer  el  código  de  parpadeo  de  la  luz
indicadora  de  fallas  del  motor  en  el  instrumento,  y  luego
consulte  la  tabla  de  código  de  parpadeo  de  fallas  para
conocer la falla actual del sistema del motor.
7  Interruptor  de  detección  de  ABS:  Cuando  el  motor
arranca,  la  luz  de  ABS  en  el  grupo  de  instrumentos  está
siempre  encendida  (también  se  mostrará  en  la  pantalla
LCD), lo que indica que el sistema está defectuoso, en este

caso presione el interruptor de detección del ABS para leer
el  código  de  parpadeo  de  la  luz  indicadora  de  ABS  en  el
grupo  de  instrumentos,  y  consulte  la  tabla  de  código  de
parpadeo de fallas del sistema ABS para determinar el tipo
de falla.
8  Interruptor  de  ASR:  La  función  del  interruptor  ASR
consiste en activar la función TPM (monitoreo de presión de
neumáticos)  del  sistema  ABS.  Mientras  el  vehículo  está
parado,  mantenga  presionado  el  interruptor  de  reinicio  de
ASR,  encienda  el  interruptor  de  encendido,  y  espere  tres
segundos  (hasta  que  la  luz  de  advertencia  del  ABS  se
apague), entonces suelte el interruptor de reinicio de ASR y
espere  el  mensaje  de  confirmación  de  inicialización  de  la
función  TPM  (la  luz  indicadora  de  ASR  parpadea  tres
veces), lo que indica que la inicialización de la función TPM
es exitosa.
9 Interruptor de volteo de la cabina: Presione el interruptor,
coloque la bomba de elevación en el estado de elevación o
bajada, y presione el botón de elevación fuera de la cabina
para lograr la elevación o bajada eléctrica de la cabina.
10  Interruptor  de  freno  de  escape:  Presione  el  interruptor
para realizar la función de freno de escape del vehículo.
11 Perilla de ajuste de luz de faros delanteros: Encienda la
luz de posición y de cruce y ajuste la perilla a fin de llevar a
cabo ajustes hacia arriba y hacia abajo del haz de la luz de
cruce.

64



Interruptor basculante y botones


12  Interruptor  de  ahorro  de  combustible:  Presione  el
interruptor, entonces se puede determinar automáticamente
la  velocidad  máxima  del  vehículo  de  acuerdo  con  la
configuración  del  vehículo,  y  el  motor  funciona  de  una
manera  más  suave,  para  que  el  vehículo  marche  lo  más
posible en condiciones económicas.
13 Perilla de mando del modo de velocidad de rotación del
motor:Presionando  el  interruptor,  la  velocidad  de  rotación
del motor se puede ajustar dentro de un cierto rango.
14  Interruptor  diferencial  entre  las  ruedas:  Presione  el
interruptor, se logra la combinación de bloqueo diferencial
entre ruedas.
15 Interruptor diferencial entre ejes: Presione el interruptor,
se logra la combinación de bloqueo diferencial entre ejes.
16 Interruptor de calentamiento de combustible: Presione el
interruptor para activar la función de calentamiento del filtro
de combustible.
17 Función del interruptor SOS: Cuando el vehículo esté en
falla  o  accidentes,  por  medio  del  interruptor  se  puede
desencadenar  la  terminal  inteligente  inalámbrica  en
búsqueda de rescate ante el trasfondo de red de coche. (Es
necesario  estar  equipado  opcionalmente  con  la

comunicación  inteligente,  o  la  terminal  inteligente  3G,  etc
de Sinotruk con tarjeta SIM y función GPS)





















65



Interruptor basculante y botones


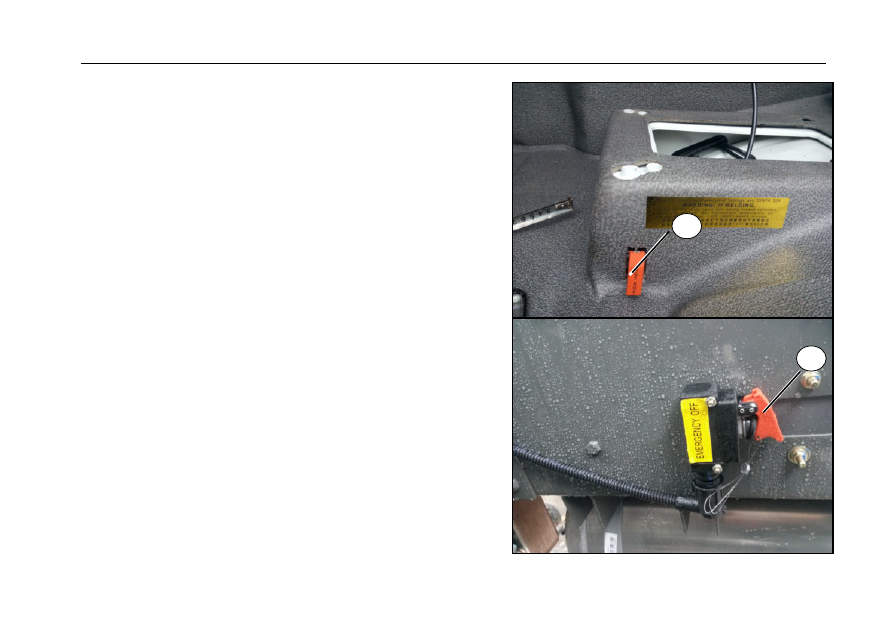

Los modelos de transporte de mercancías peligrosas están
equipados  opcionalmente  del  interruptor  principal  de
alimentación electromagnético, es decir, dentro de la cabina
está  instalado  el  interruptor  de  alimentación

  (interruptor

basculante),  en  la  caja  de  la  batería  está  equipado  el
interruptor  principal  de  alimentación  electromagnético

,  y

las  operaciones  de  encendido  /  apagado  son  realizadas  a
través  del  interruptor  de  alimentación  en  la  sala  de
operación.







66



Interruptor basculante y botones


En  la  interfaz  de  diagnóstico  del  panel  de  instrumentos  conecte  las  herramientas  especiales  de  diagnóstico  de  Sinotruk,
ingrese a la interfaz de diagnóstico y a la interfaz de diagnóstico del motor, haga clic en la configuración de parámetros, lea
todo para leer el número de bastidor.

67



Luz de detección y luz de alarma





68

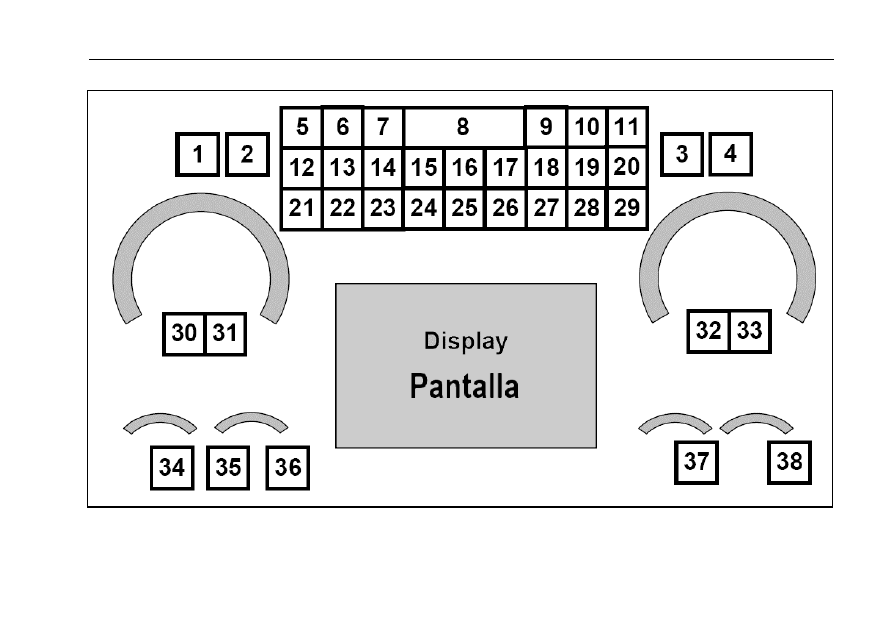

Luz de detección y luz de alarma


Luz de detección y luz de alarma

No.

Descripción

Símbolo

Color

No.

Descripción

Símbolo

Color

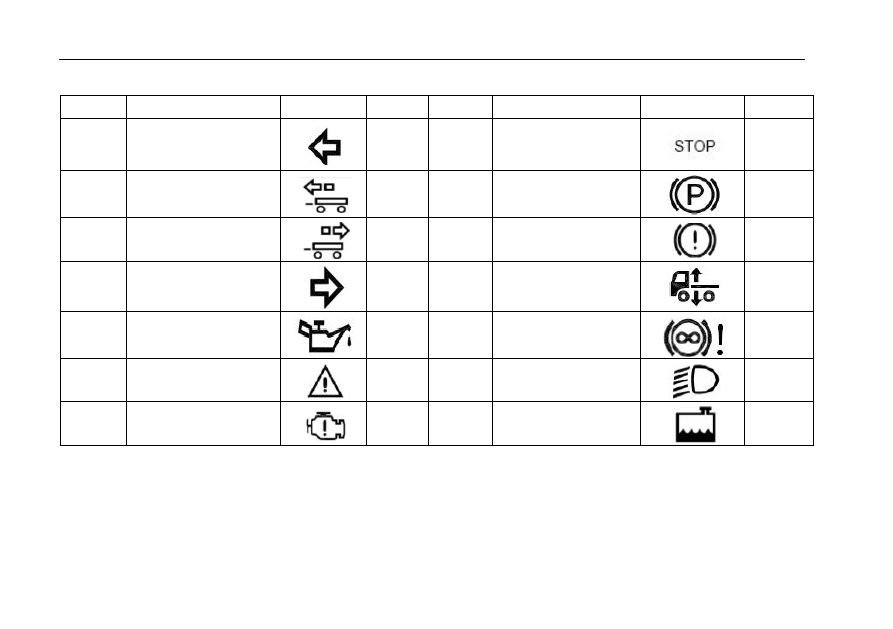

Luz indicadora de giro a
la izquierda del vehículo



Verde

Parada de emergencia



Roja

Giro a la izquierda del

remolque



Verde

Freno de

estacionamiento



Roja

Giro a la derecha del

remolque



Verde

10

Falla del sistema de

freno



Roja

Luz indicadora de giro a

la derecha del vehículo



Verde

11

Suspensión de aire



Roja,

amarilla

Alarma    de presión de

aceite



Roja,

amarilla

12

Alarma del retardador



Roja,

amarilla

Señal de advertencia de

falla



Roja,

amarilla

13

Luz de cruce



Verde

Luz de advertencia de

fallas del motor



Roja,

amarilla

14

Nivel bajo de

refrigerante



Roja



69



Luz de detección y luz de alarma



No.

Descripción

Símbolo

Color

No.

Descripción

Símbolo

Color

15

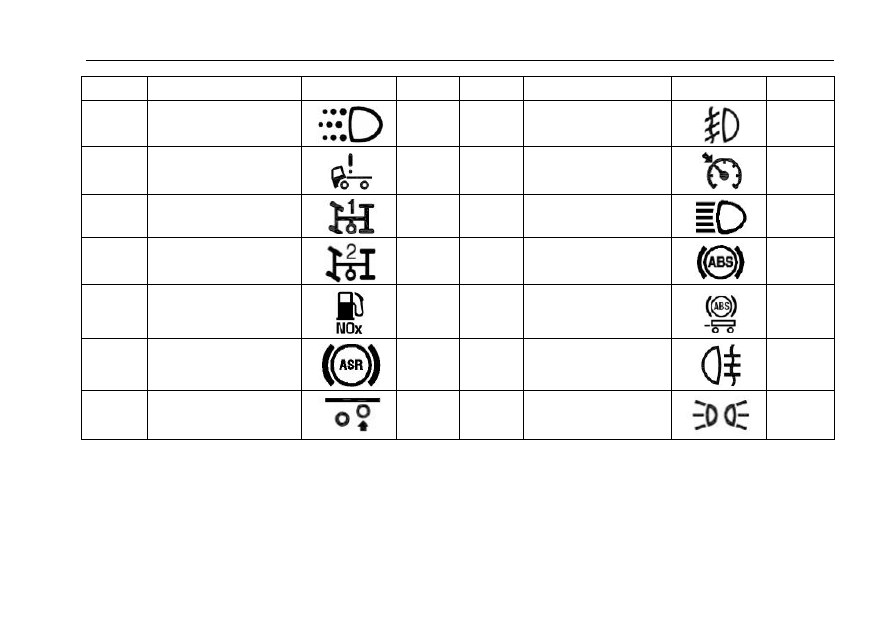

Luz de circulación

diurna



Verde

22

Luz antiniebla

delantera



Verde

16

Bloqueo de la cabina



Roja

23

Crucero



Verde

17

Toma de fuerza 1



Roja,

amarilla

24

Luz de carretera



Azul

18

Toma de fuerza 2



Roja,

amarilla

25

Alarma ABS del

vehículo principal



Amarilla

19

Nivel bajo de urea



Amarilla

26

Alarma ABS de

remolque



Amarilla

20

Luz de trabajo de ASR



Amarilla

27

Luz antiniebla trasera



Amarilla

21

Eje de elevación



Verde

28

Luz pequeña



Verde



70



Luz de detección y luz de alarma



No.

Descripción

Símbolo

Color

No.

Descripción

Símbolo

Color

29

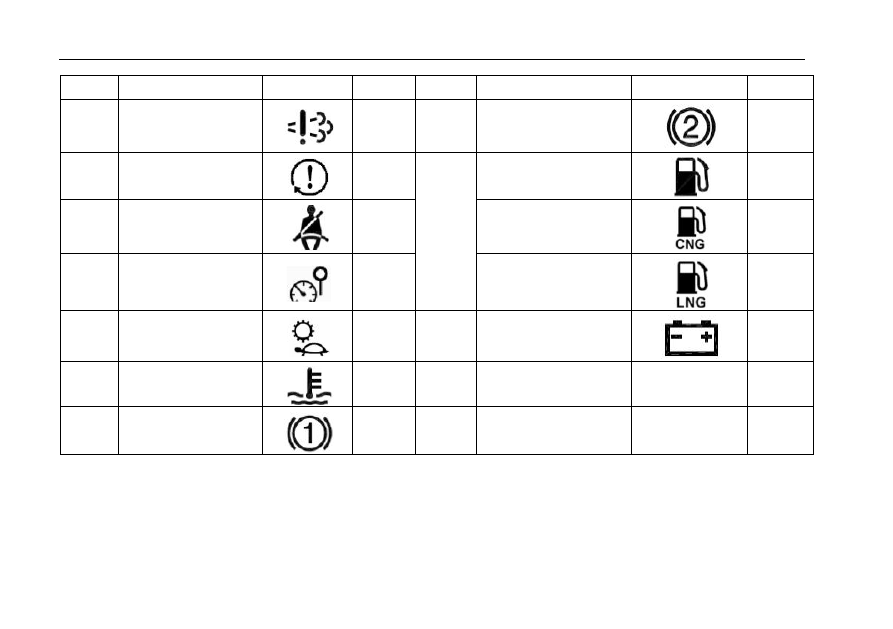

Alarma de emisión

excesiva



Amarilla

36

Luz indicadora de

presión de aire 2



Verde

30

Exceso de velocidad

del motor



Roja

37

Nivel bajo de

combustible



Amarilla

31

Falla del cinturón de

seguridad



Roja

Nivel bajo de CNG



Amarilla

32

Exceso de velocidad

del vehículo



Amarilla

Nivel bajo de LNG



Amarilla

33

Marcha baja



Verde

38

Alarma de bajo (alto)

voltaje



Roja

34

Temperatura alta del

refrigerante



Roja









35

Luz indicadora de

presión de aire 1



Verde

















71





72



Pantalla del conductor y panel de la luz de detección





Pantalla del conductor y panel de la luz de detección

La pantalla del conductor

  y el panel de la luz de

detección

  se utilizan para indicar al conductor el estado

del vehículo, además de visualizar información
complementaria para la información proporcionada por el
instrumento correspondiente en el cuadro de instrumentos.
Cuando se cumple la condición de alarma, el símbolo de
alarma se muestra en la pantalla.

















Content      ..     3      4      5      6     ..
