Глава 20. Электрооборудование



951



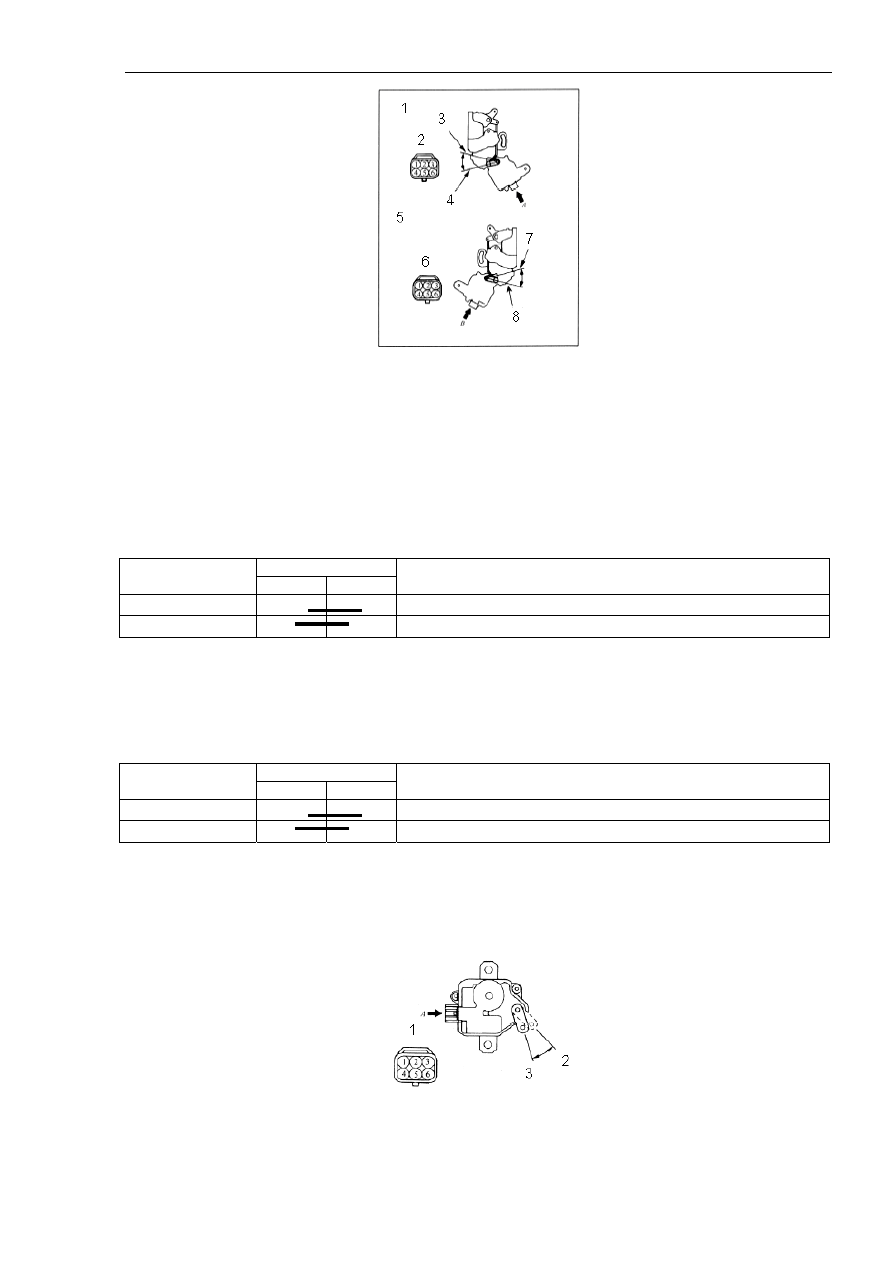

Рисунок 20-123.

Надписи на рисунке: 1. Левая сторона. 2. Вид A. 3. Блокировка. 4. Разблокирование. 5.
Правая сторона. 6. Вид B. 7. Блокировка. 8. Разблокирование.

Таблица 20-75.

С левой стороны:

Номера контактов

Положение замка

2 3

Выполняемая операция

Заблокирован

+

Ө

Из положения блокировки Æ в положение открывания

Разблокирован

Ө +

Из положения открывания Æ в положение блокировки



Таблица 20-76.

С правой стороны:

Номера контактов

Положение замка

2 3

Выполняемая операция

Заблокирован

Ө +

Из положения блокировки Æ в положение открывания

Разблокирован

+

Ө

Из положения открывания Æ в положение блокировки



8). Исполнительное устройство блокировки замка двери в задней стенке
кузова.

См. рисунок 20-124, таблицу 20-77.



Рисунок 20-124.

Надписи на рисунке: 1. Вид A. 2. Блокировка. 3. Разблокирование.

Глава 20. Электрооборудование



952

Таблица 20-77.

Номера контактов

Положение замка

2 3

Выполняемая операция

Заблокирован

+

Ө

Из положения блокировки Æ в положение открывания

Разблокирован

Ө +

Разблокированное положение



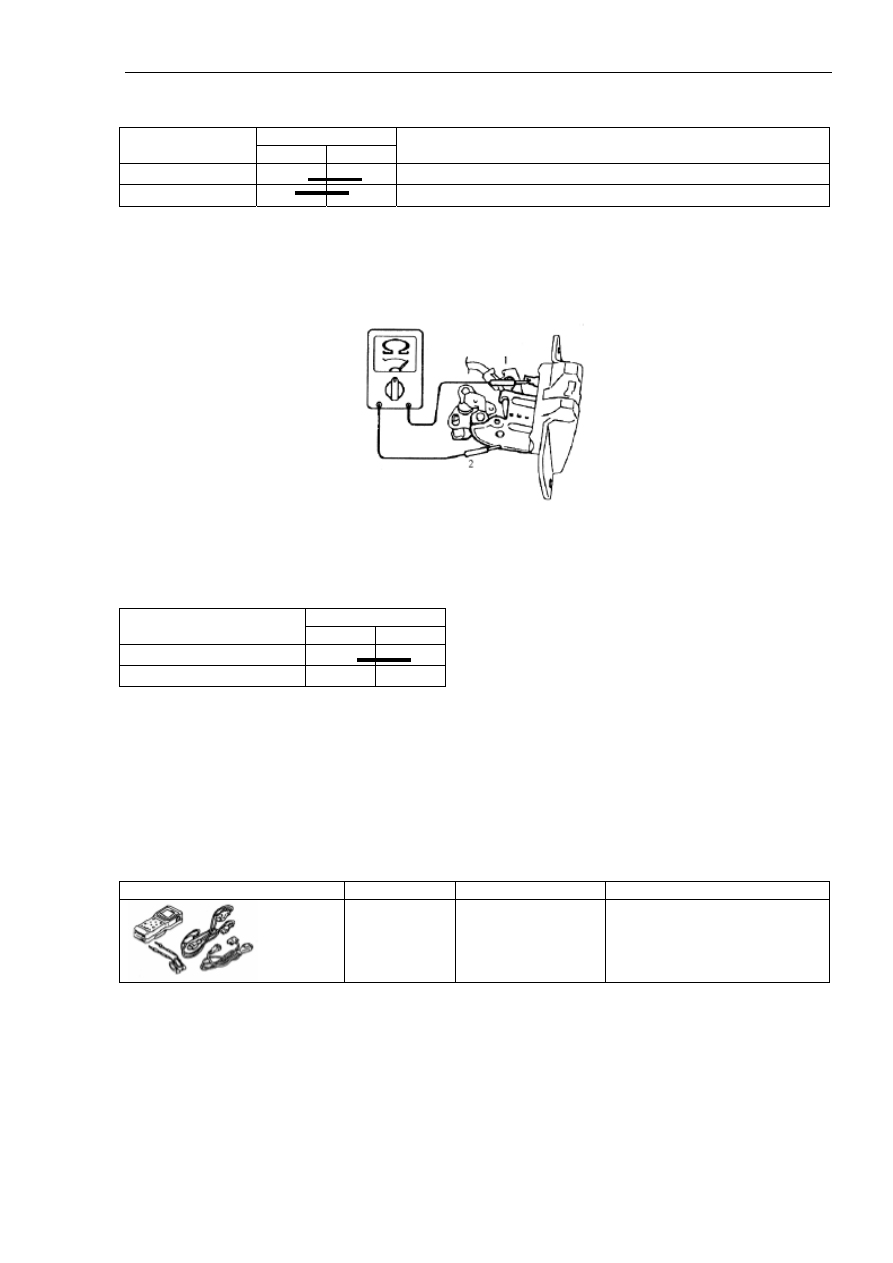

9). Выключатель блокировки замка двери в задней стенке кузова.

См. рисунок 20-125, таблицу 20-78.



Рисунок 20-125.

Таблица 20-78.

Номера контактов

Положение выключателя

2 3

Открыт (ON)

○

○

Нажат (OFF)







20.23. Система доступа без ключа.

1. Специальный ремонтный инструмент.

См. таблицу 20-79.

Таблица 20-79.

Инструмент

Номер части

Наименование

Назначение



MB991502

Устройство MUT-II

Регистрация кода.



2. Поиск и устранение неисправностей.

1). Важнейшие моменты проверки сигналов на входе.

(1). Подключить устройство MUT-II или вольтметр к разъему для подключения
диагностической аппаратуры, выполнить проверку параметров на входе (см. описание
способов поиска и устранения неисправностей, а также важнейших моментов проверки в
разделе 20A.1).

Глава 20. Электрооборудование



953

(2). Проверяются сигналы на входе следующих выключателей:

- замок зажигания (IG1 или ACC);

- выключатель левой передней двери;

- выключатели всех остальных дверей автомобиля;

- выключатель сигнализации о ключе, оставленном в замке зажигания;

- выключатель блокировки левой передней двери;

- выключатель центральной блокировки дверей;

- трансмиттер системы доступа без ключа (LOCK, UNLOCK).

Внимание:

В случае невозможности определения любого из сигналов с помощью устройства MUT-II
необходимо прежде всего проверить состояние цепи диагностики.

2). Важнейшие моменты регулировки функций электронной системы
контроля времени и аварийной сигнализации.

Посредством специальных операций, выполняемых выключателем на входе, можно
отрегулировать параметры перечисленных ниже функций. Настройки регулировки
сохраняются в памяти системы даже в случае отключения электрического питания от
аккумулятора.

- Установить ключ в режим переключения опций «функции активированы» / «функции
отключены».

- Активировать все функции (выбором опции «функции активированы»).

(1). Условия входа в режим регулировки.

После того, как будут выполнены все перечисленные ниже условия, система выдаст
однократный звуковой сигнал, и электронный блок управления системой контроля
времени и аварийных сигналов перейдет в режим установки функций.

- Аварийный индикатор – выключен.

- Диагностический контроль: включен (устройство MUT-II подключено, контакт №1
диагностического разъема замкнут на массу).

- Выключатель сигнала напоминания о ключе в замке зажигания: выключен (ключ в замке
зажигания вставлен).

- Ключ в замке зажигания: установлен в положение LOCK или OFF.

- Выключатель блокировки замка водительской двери: выключен (водительская дверь
заблокирована).

Глава 20. Электрооборудование



954

- После выполнения всех перечисленных выше условий установить выключатель
дворников в положение ON не менее чем на 10 секунд.

(2). Условия отмены режима регулировки.

В случае возникновения любого из перечисленных ниже условий электронный блок
управления системой контроля времени и аварийных сигналов отменяет режим
регулировки.

- Диагностический контроль: выключен (устройство MUT-II отключено, контакт №1
диагностического разъема отсоединен от массы).

- Выключатель сигнала напоминания о ключе в замке зажигания: включен (ключ вынут из
замка зажигания).

- Ключ в замке зажигания: установлен в любое положение, за исключением от LOCK или
OFF.

- Выключатель блокировки замка водительской двери: включен (водительская дверь
открыта).

- В течение трех минут после входа в режим регулировки не выполняется никаких
регулировочных операций (если в течение указанного времени выполнялись любые
операции регулировки, автоматический выход из режима выполняется по истечении трех
минут после завершения последней операции).

- В случае возникновения других ситуаций, в результате которых выдается аварийный
сигнал.

(3). Регулировка функций (см. таблицу 20-80).

Таблица 20-80.

Функция

Важнейшие моменты регулировки

Функция доступа без
ключа.

В течение двух секунд два раза подряд нажать выключатель блокировки на
трансмиттере, после чего будет активирован режим переключения опций «функции
активированы» / «функции отключены».
- при выборе опции «функции активированы» устройство выдает одиночный
звуковой сигнал;
- при выборе опции «функции отключены» устройство выдает двойной звуковой
сигнал.
В течение двух секунд два раза подряд нажать выключатель разблокировки на
трансмиттере, после чего будет активирован режим переключения опций «функции
активированы» / «функции отключены».
- при выборе опции «функции активированы» устройство выдает одиночный
звуковой сигнал;
- при выборе опции «функции отключены» устройство выдает двойной звуковой
сигнал.

Инициализация всех
функций
электронной системы
контроля времени и
аварийных сигналов
(включение
функций).

Установить выключатель омывателя переднего ветрового стекла в положение ON не
менее чем на 20 секунд. После этого выдается двойной звуковой сигнал и
происходит инициализация всех функций. Через 10 секунд после включения
активируется режим регулировки, выдается звуковой сигнал, если удерживать
указанный выключатель в положении ON до 20 секунд, выполняется полная
инициализация всех функций.
