Процедура проверки №10 описана в таблице 20-70 и показана на рисунке 20-117.

Таблица 20-70.

Блокировка и открывание замков
срабатывают, но не на всех дверях.

Причины возникновения неисправности.

Неисправность выключателей блокировки
дверей, исполнительных устройств
блокировки дверей, кабельной шины или
разъемов.

- Неисправность исполнительных устройств блокировки
дверей.
- Плохой контакт разъемов или повреждение кабельной
шины.



Проверка исполнительных устройств дверных

замков в отключенном состоянии.

Ненормально

Æ

Заменить

Нормально ↓





Проверить контакты разъемов:

Левая передняя дверь: D-07, B-39, B-56, B-63.

Правая передняя дверь: D-06, B-63, B-56, B-28.

Левая задняя дверь: B-63, D-15, C-13, B-13, B-

56.

Правая задняя дверь: B-63, B-55, C-01, E-06.

Ненормально

Æ

Проверить признаки неисправности.

Ненормально ↓



Ненормально ↓

Отремонтировать



Проверить кабельную шину электронным

блоком управления системы контроля

времени и аварийной сигнализации и

исполнительным устройством

неработающего замка двери.



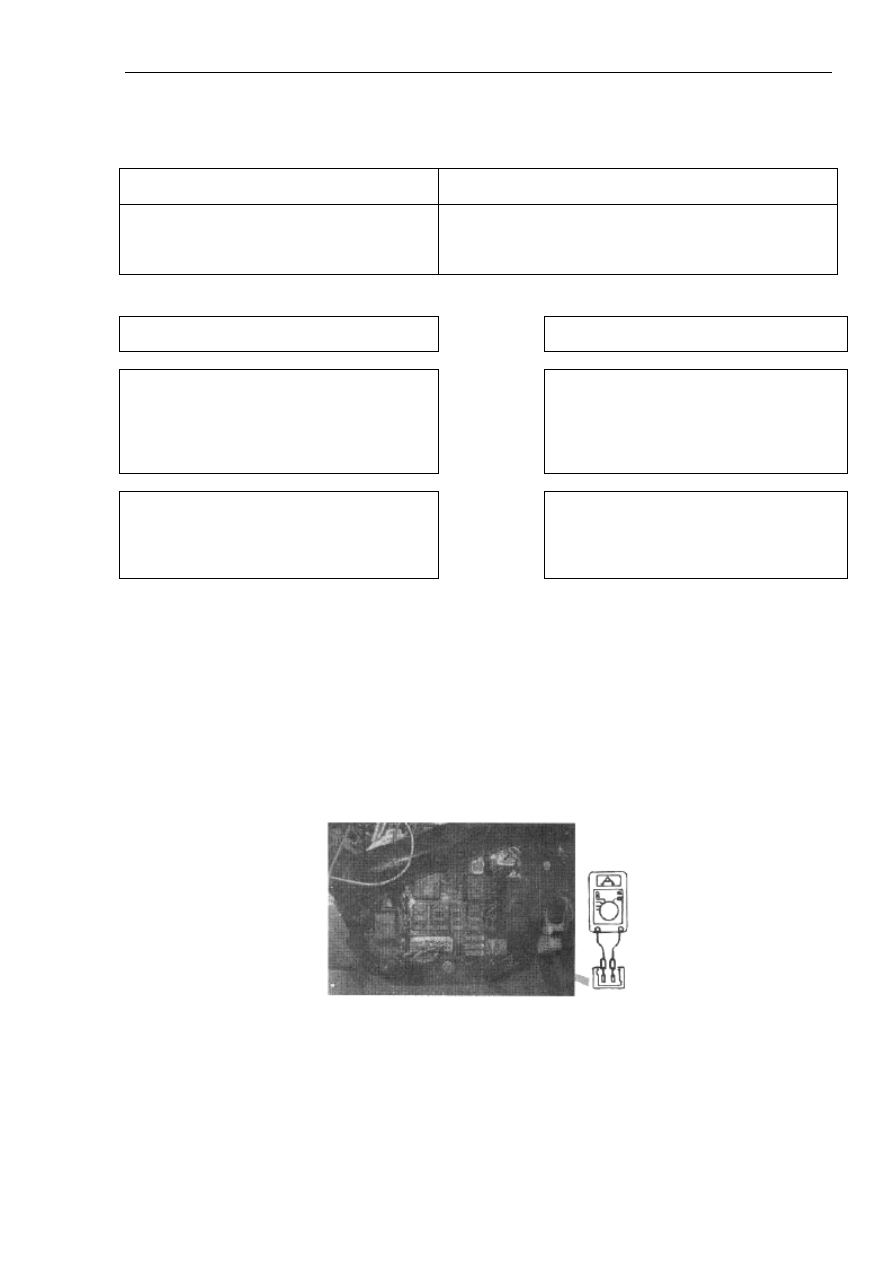

Рисунок 20-117.

4. Проверка.

1). Проверка силы тока при работе стеклоподъемников с
электроприводом.

(1). Снять плавкий предохранитель контура стеклоподъемников с электроприводом, как
показано на рисунке  20-118, подключить ампервольтомметр.



Рисунок 20-118.

(2). Установить выключатель стеклоподъемника с электроприводом в положение
закрывания окна. В начале движения стекла и при его остановке происходит скачок силы
тока. Поэтому при проведении измерений значения, полученные при запуске и остановке,
не учитываются.

Глава 20. Электрооборудование



948

Стандартное значение: 5+/-1А (при напряжении электрического питания 14,5+/-0,5В и
температуре окружающей среды 25°C).

(3). Если фактическая величина выходит за пределы диапазона, регламентированного
спецификацией, необходимо выполнить процедуру поиска и устранения неисправностей.

2). Проверка прерывателя электрического контура (устанавливается
внутри электропривода стеклоподъемников).

(1). Установить выключатель стеклоподъемника с электроприводом в положение
закрывания окна (UP). После того, как стекло будет полностью закрыто, удерживать
выключатель в этом положении еще 10 секунд.

(2). Сместить палец по кнопке выключателя из положения ‘UP’, сразу же нажав кнопку в
положении ‘DOWN’. Если в течение 60 секунд стекло начнет опускаться, прерыватель
электрического контура работает нормально.

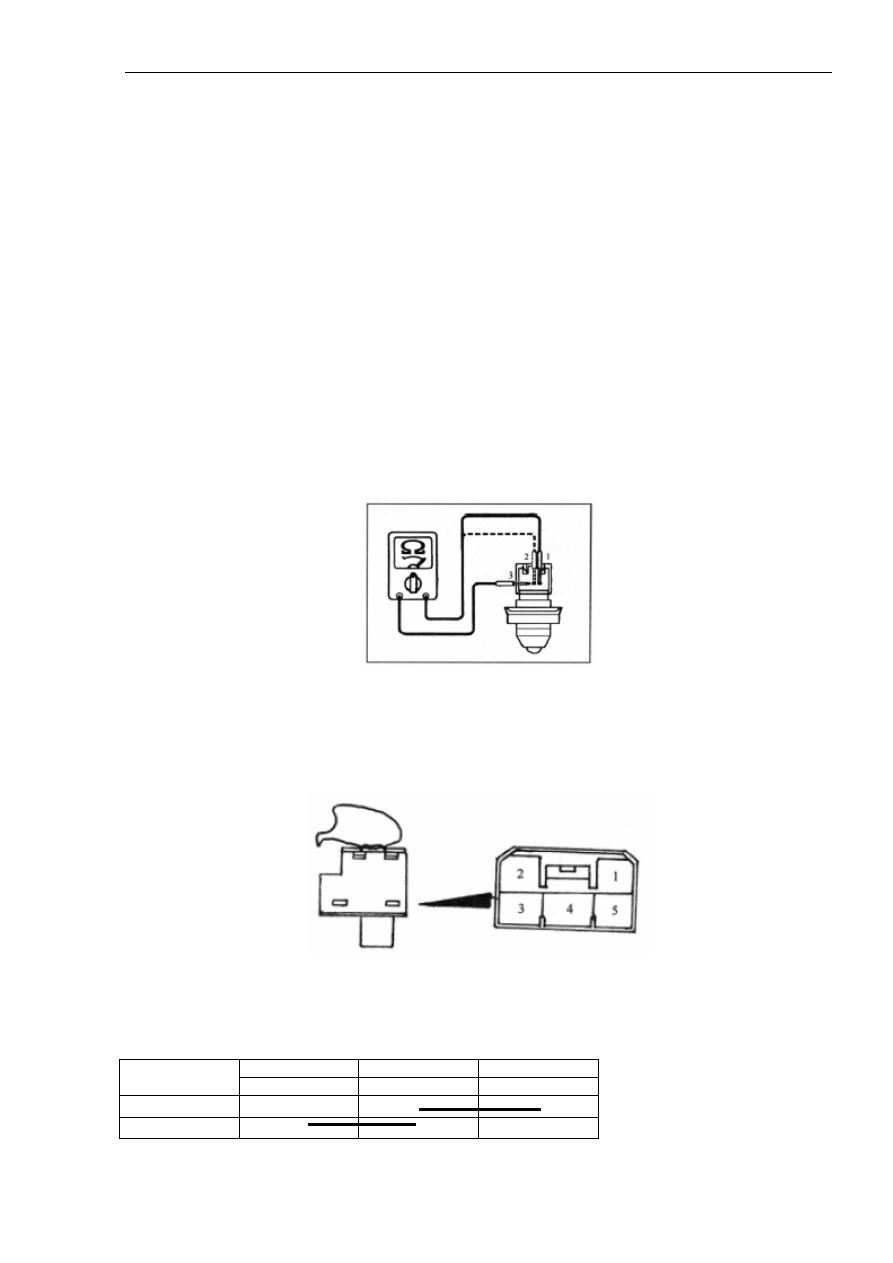

3). Проверка дверных выключателей стеклоподъемников.

См. рисунок 20-119.



Рисунок 20-119.

Проверка дверного выключателя стеклоподъемника с электроприводом показана на
рисунке 20-120 и в таблице 20-71.



Рисунок 20-120.

Таблица 20-71.

Номер контакта





Положение

выключателя

1 4 6

UP



○

○

DOWN

○

○





Глава 20. Электрооборудование



949

Внимание:

Если в процессе проверки главного выключателя электроприводов стеклоподъемника
возникают вопросы, связанные с интеллектуальной системой проводных соединений, см.
описание в разделе 20.24.

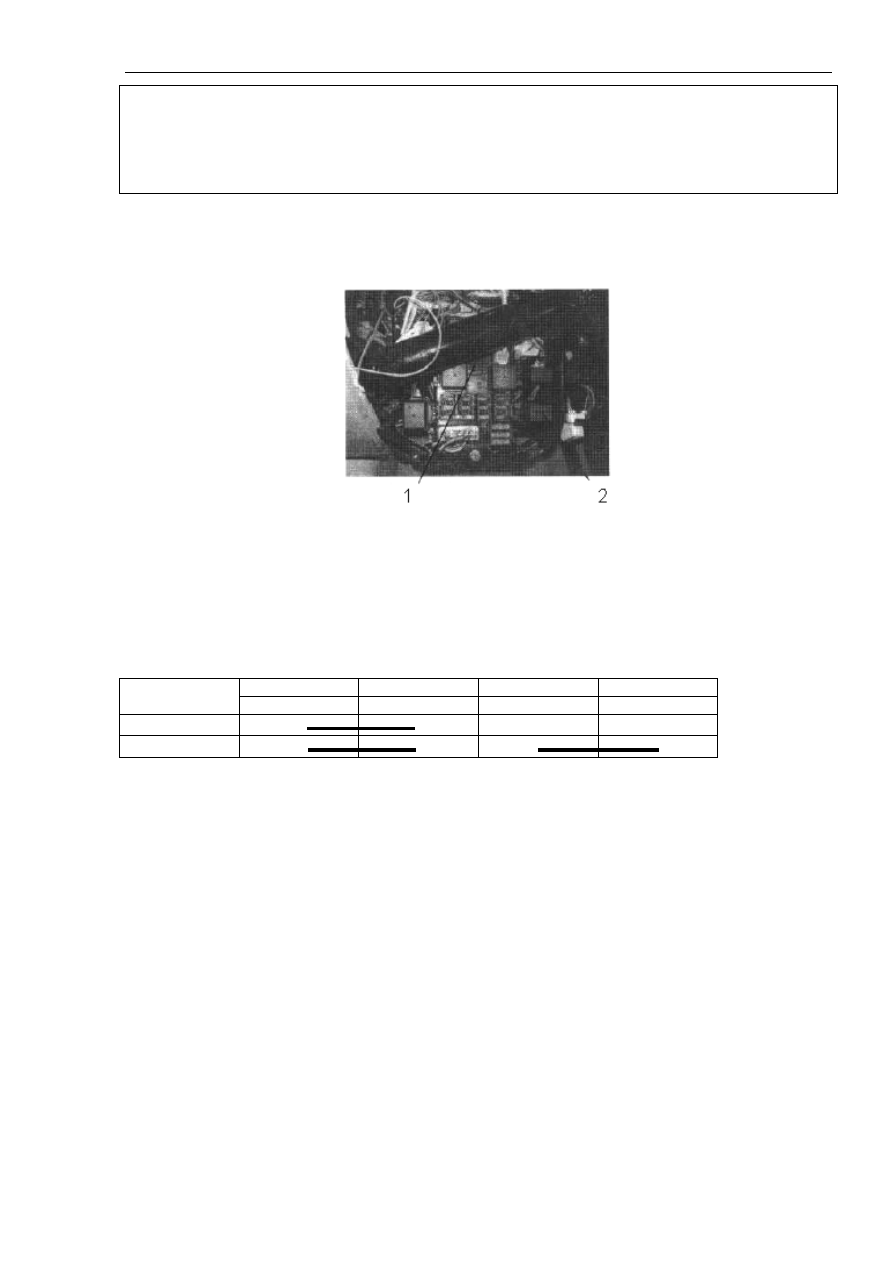

4). Проверка реле стеклоподъемника с электроприводом.

См. рисунок 20-121, таблицу 20-72.



Рисунок 20-121.

Надписи на рисунке: 1. Реле стеклоподъемника с электроприводом. 2. Реле
стеклоподъемника с электроприводом.

Таблица 20-72.

Номер контакта







Напряжение от

аккумулятора

1 3 4 5

Выключено

○

○





Включено

○

○

○

○



5). Проверка электропривода стеклоподъемников.

(1). Подключить контакты электропривода к аккумулятору, проверить работу
электропривода, плавное вращение электродвигателя.

(2). Поменять полярность подключения контактов, проверить, будет ли электродвигатель
вращаться в противоположном направлении.

(3). В случае обнаружения отклонений от нормального функционирования заменить
электропривод в сборе.

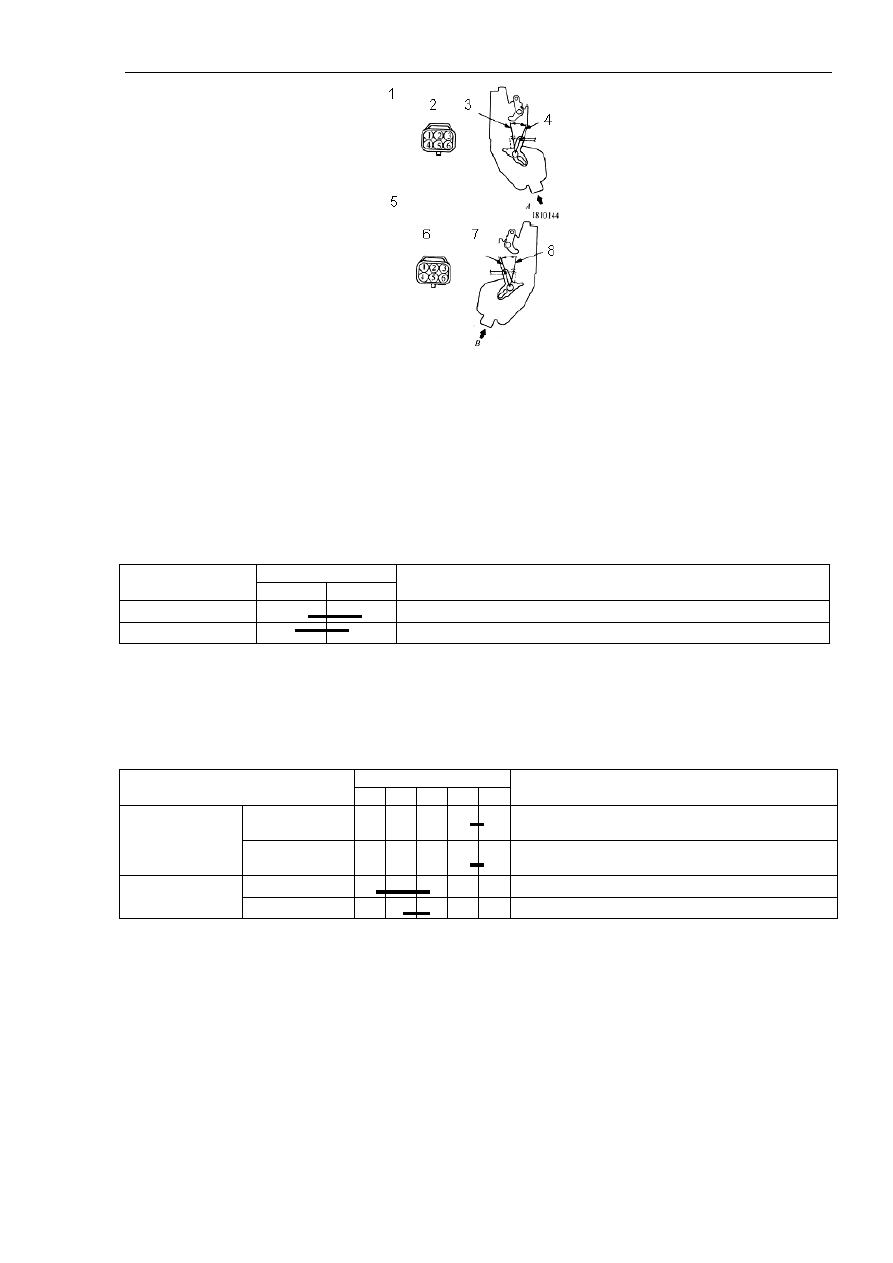

6). Исполнительное устройство блокировки замка передней двери.

См. рисунок 20-122, таблицы 20-73, 20-74.

Глава 20. Электрооборудование



950



Рисунок 20-122.

Надписи на рисунке: 1. Левая сторона. 2. Вид A. 3. Блокировка. 4. Разблокирование. 5.
Правая сторона. 6. Вид B. 7. Блокировка. 8. Разблокирование.

Таблица 20-73.

С правой стороны:

Номера контактов

Положение замка

4 6

Выполняемая операция

Заблокирован

+

Ө

Из положения блокировки Æ в положение открывания

Разблокирован

Ө +

Из положения открывания Æ в положение блокировки



Таблица 20-74.

С левой стороны:

Номера контактов

Положение замка

1 2 3 4 6

Выполняемая операция

Заблокирован







Ө +

Из положения блокировки Æ в положение

открывания

Исполнительное

устройство

Разблокирован

   +

Ө

Из положения открывания Æ в положение

блокировки



○



○







Сигнал

выключателя



  ○  ○









7). Исполнительное устройство блокировки замка задней двери.

См. рисунок 20-123, таблицы 20-75, 20-76.
