Глава 20. Электрооборудование



891

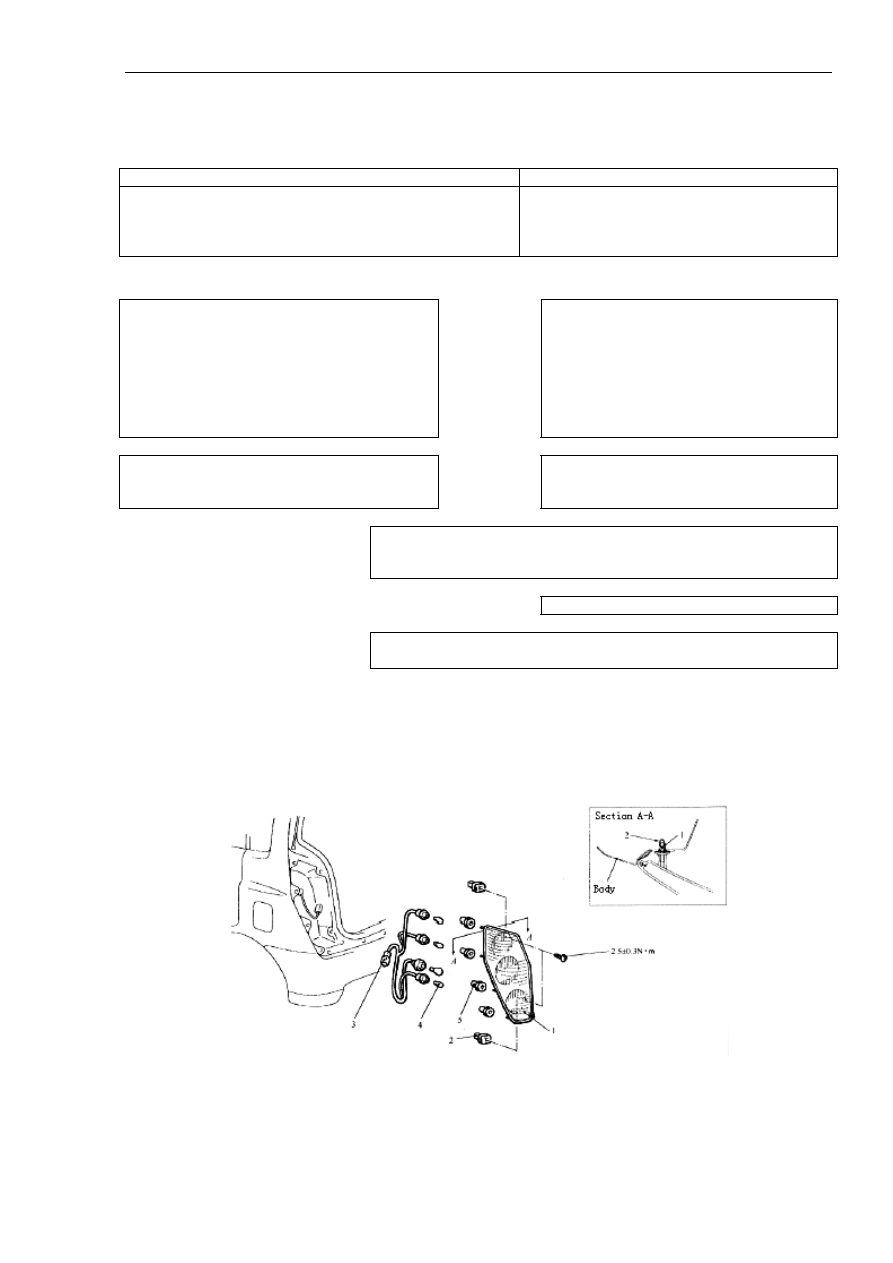

Последовательность проверки №6 описана в таблице 20-16 и показана на рисунке 20-54.

Таблица 20-16.

Не включается аварийный сигнал.

Возможная причина отказа.

Неисправен входной контур выключателя аварийного
сигнала, либо электронный блок управления системой
контроля времени и аварийных сигналов.

- Повреждены разъемы или кабельная шина.
- Поврежден электронный блок управления
системой контроля времени и аварийных
сигналов.



Импульсная проверка с помощью устройства

MUT-II:

Сигналы на входе выключателя аварийного

сигнала.

Норма: при установке выключателя

аварийного сигнала из положения OFF в

положение ON устройство MUT-II выдает

одиночный звуковой сигнал.

Ненормально

Æ

Проверить контакты B-07, B-62,

ненормально – отремонтировать.

Нормально ↓



Нормально ↓

Заменить электронный блок управления

системой контроля времени и аварийных

сигналов.



Проверить признаки неисправности





Ненормально ↓



Проверить кабельную шину между аварийным выключателем и

электронным блоком управления системой контроля времени и

аварийных сигналов, ненормально - отремонтировать.





Нормально ↓





Проверить признаки неисправности.





Ненормально ↓



Проверить и отремонтировать кабельную шину между выключателем

аварийного сигнала и массой кузова автомобиля.

Рисунок 20-54.

20.10. Задний блок световых сигналов.

1. Демонтаж и установка.

Последовательность демонтажа показана на рисунке 20-55.



Рисунок 20-55.

Надписи на рисунке:  1. Задний блок световых сигналов. 2. Гнездо комбинированного
зажима. 3. Гнездовой разъем в сборе. 4. Лампа. 5. Изолирующая втулка.

Глава 20. Электрооборудование



892

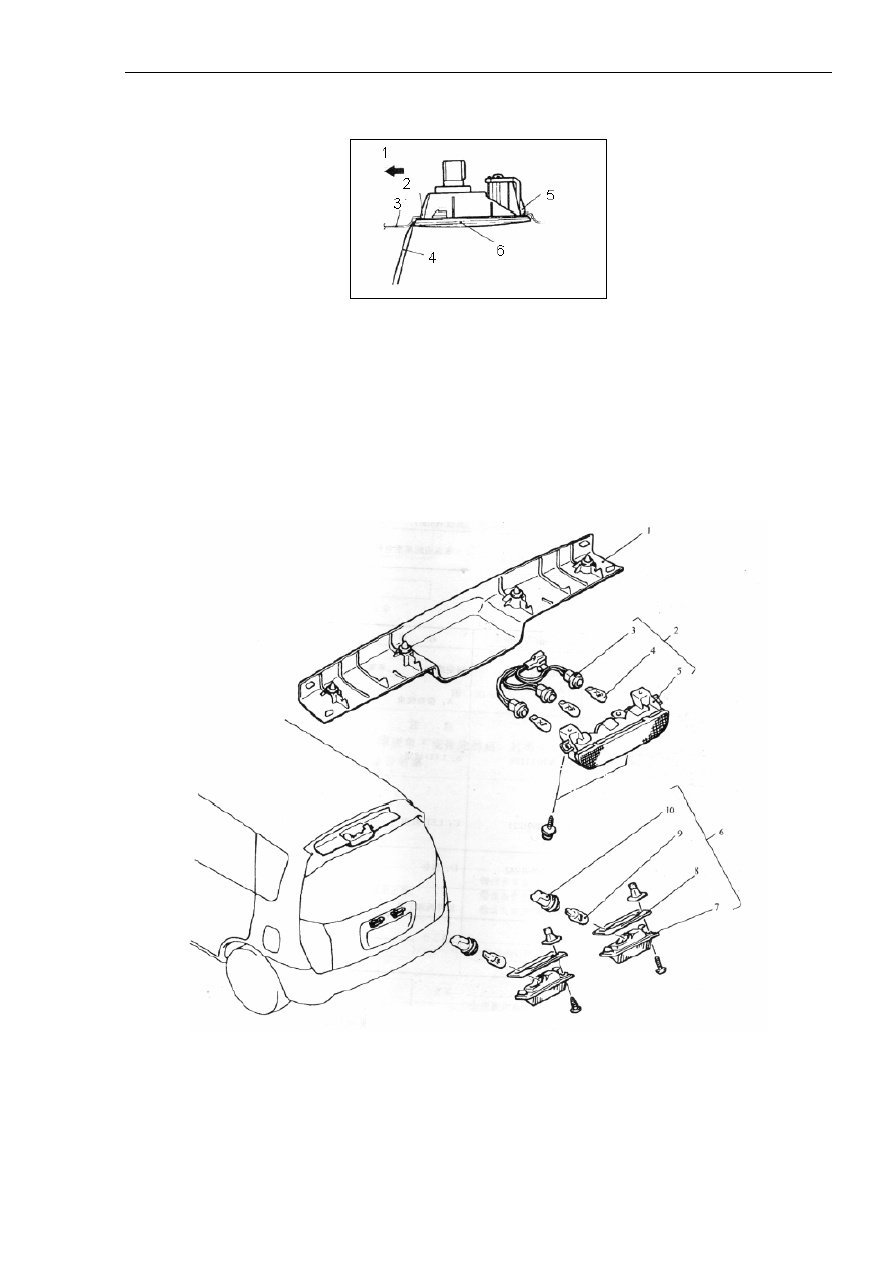

20.11. Боковой повторитель сигнала поворота.

Последовательность демонтажа и установки показана на рисунке 20-56.



Рисунок 20-56.

Надписи на рисунке: 1. Передняя сторона автомобиля. 2. Зажим. 3. Кузов. 4. Инструмент.
5. Зажим. 6. Боковой повторитель сигнала поворота.

20.12.  Верхний  повторитель  тормозного  сигнала,  подсветка
номерного знака.

1. Демонтаж и установка.

Последовательность демонтажа показана на рисунке 20-57.



Рисунок 20-57.

Надписи на рисунке: 1. Верхняя декоративная накладка двери в задней стенке кузова. 2.
Блок верхнего повторителя тормозного сигнала. 3. Гнездовой разъем в сборе. 4. Лампа. 5.
Собственно верхний повторитель тормозного сигнала. 6. Блок подсветки номерного знака.
7. Собственно лампа подсветки номерного знака. 8. Уплотнительная прокладка. 9. Лампа.
10. Гнездовой разъем.

Глава 20. Электрооборудование



893

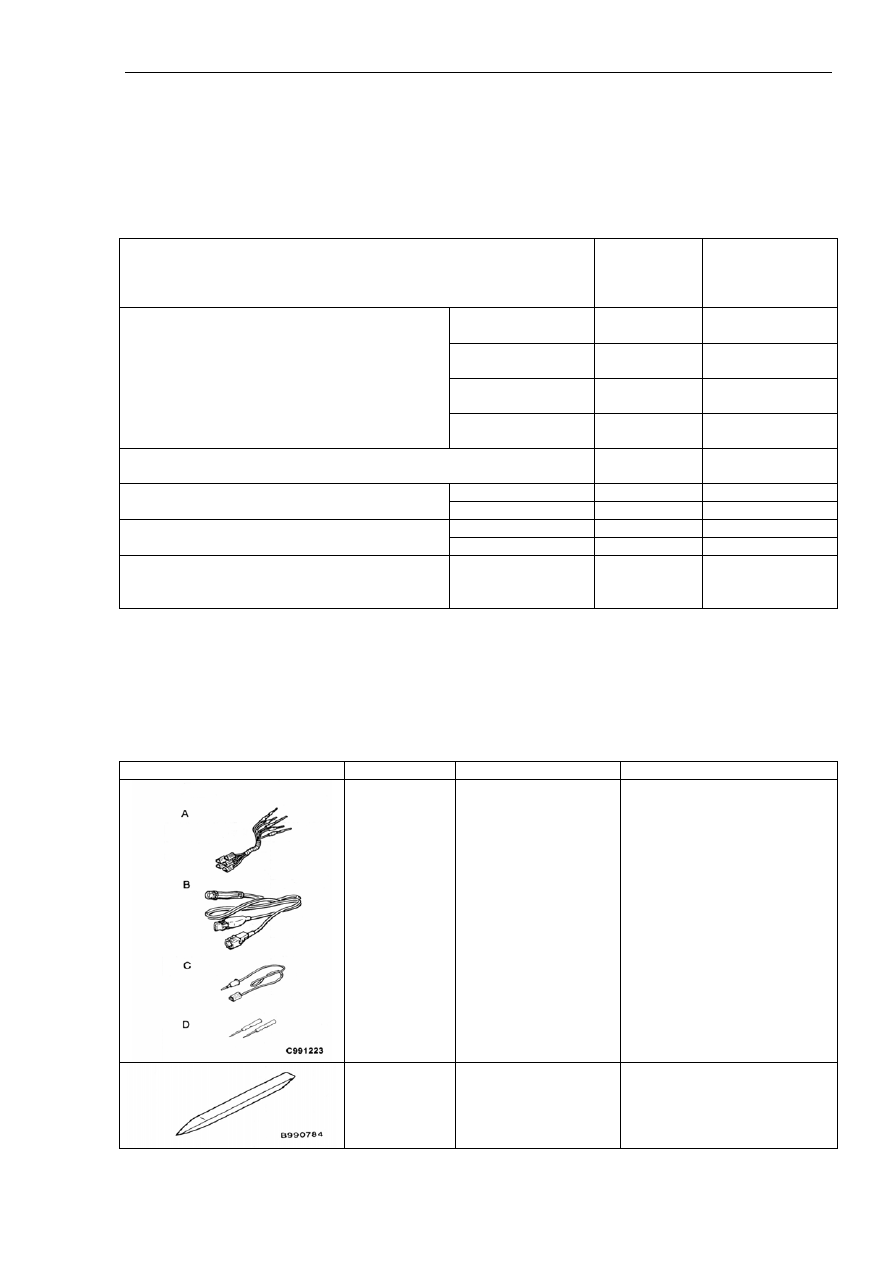

20.13. Блок приборов.

1. Параметры для технического обслуживания.

См. таблицу 20-17.

Таблица 20-17.

Параметры

Стандартное

значение

Предельно

допустимое

эксплуатационное

значение

При скорости 35-40
км/час

40

При скорости 75-80
км/час

80

При скорости 114-
120 км/час

120

Диапазон показываемой скорости движения
(км/час)

При скорости 152-
160 км/час

160

Диапазон колебаний стрелки спидометра (км/час, при скорости
движения не менее 35 км/час)

–– +/-3

В положении ‘F’

3+/-1



Стандартное электрическое сопротивление
указателя уровня топлива (Ом)

В положении ‘E’

110+/-1



В положении ‘F’

60,6



Высота поплавка датчика уровня топлива (мм)

В положении ‘E’

224,3



Стандартное электрическое сопротивление
указателя температуры жидкости в системе
охлаждения (Ом)

 104+/-13,5





2. Специальный ремонтный инструмент.

См. таблицу 20-18.

Таблица 20-18.

Инструмент

Номер части

Наименование

Назначение



MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Комплект кабелей.
A: проверочная
кабельная шина;
B: кабельная шина со
светодиодами;
C: кабельная шина со
светодиодами;
D: щупы.

Упрощенная проверка
указателя уровня топлива.
Упрощенная проверка
указателя у температуры
жидкости в системе
охлаждения.
A: проверка контактов
разъемов;
B: проверка контура
электрического питания;
C: проверка контура
электрического питания;
D: подключение контрольно-
измерительных приборов
любых марок, находящихся в
свободной продаже.



MB990784

Инструмент для
демонтажа элементов
декоративной отделки.

Демонтаж кожуха блока
приборов.



Глава 20. Электрооборудование



894

3. Поиск и устранение неисправностей.

1). Функции диагностики.

Проверка сигналов на входе датчика скорости движения автомобиля.

2). Классификация признаков неисправностей.

См. таблицу 20-19.

Таблица 20-19.

Признаки неисправностей

Номер процедуры проверки

Не работает спидометр 1
Не работает указатель уровня топлива 2
Не работает указатель температуры жидкости в системе охлаждения 3



3). Процедуры поиска и устранения неисправностей.

Процедура проверки №1 описана в таблице 20-20 и показана на рисунке 20-58.

Таблица 20-20.

Не работает спидометр.

Причины возникновения неисправности.

Неисправность в системе входа датчика скорости
движения автомобиля.
Датчик скорости движения автомобилем
используется одновременно спидометром и
электронным блоком управления двигателем.

- Неисправность датчика скорости движения
автомобиля.
- Плохой контакт разъемов кабельной шины.
- Неисправность блока приборов.



Проверить датчик скорости движения

автомобиля.

Ненормально

Æ

Заменить датчик скорости движения

автомобиля.

Нормально ↓





1.

Ненормально

Æ

Проверить контакты B-02, B-27, B-43, B-14,

A-47, ненормально – отремонтировать.



Нормально ↓



Проверить признаки неисправности.



Ненормально ↓



Проверить кабельную шину между

датчиком скорости движения автомобиля и

блоком приборов.





Проверить на разъеме A-47 датчика скорости

движения автомобиля:

Отсоединить разъем со стороны кабельной

шины:

1). Напряжение между контактом 3 и массой.

Норма: не менее 4,5В.

2). Проводимость между контактом 2 и

массой.

Норма: проводимость присутствует.

3). Напряжение между контактом 1 и массой.

Норма: напряжение на выходе аккумулятора –

12В.

2.

Ненормально

Æ

Проверить контакт A-47, ненормально –

отремонтировать.

3. Ненормально ↓



Нормально ↓

Проверить контакты B-54, B-56, B-42, A-47,

ненормально – отремонтировать.



Проверить признаки неисправности.

Нормально ↓



Ненормально ↓

Проверить признаки неисправности.

Проверить кабельную шину между

датчиком скорости движения автомобиля и

массой кузова.

Ненормально ↓





Проверить кабельную шину между датчиком

скорости движения автомобиля и общим

плавким предохранителем.





Рисунок 20-58.
