4. Замена лампы передней фары.

(1). Отсоединить разъем кабельной шины.

(2). Снять крышку гнезда патрона.

(3). Снять крепежную пружину лампы, вынуть лампу, как показано на рисунке 20-48.

(4). После установки новой лампы соединить разъем.



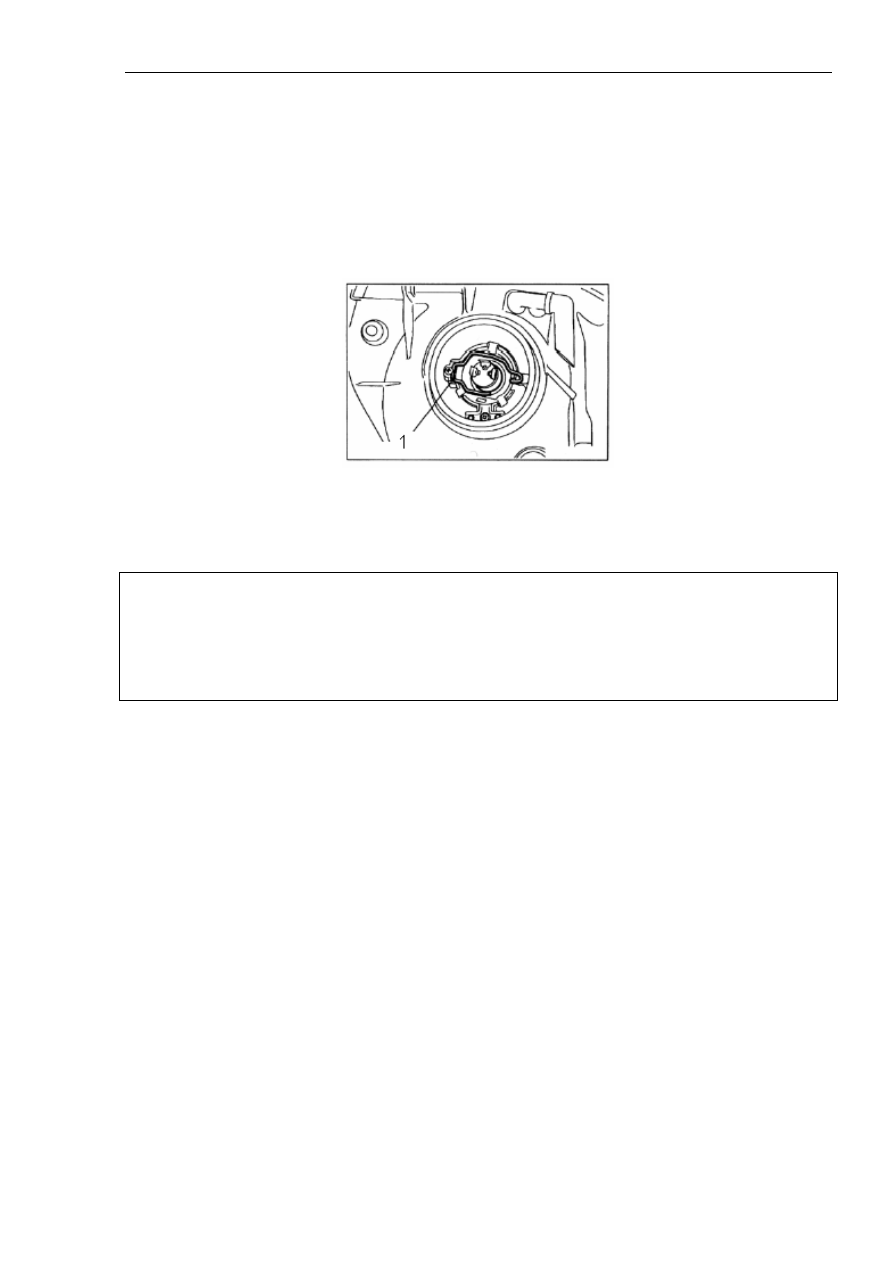

Рисунок 20-48.

Надписи на рисунке: 1. Пружинный зажим.

Внимание:

Не следует непосредственно касаться поверхности лампы руками или грязной перчаткой.
Если на поверхность лампы попала грязь, смыть ее с помощью спирта или растворителя
для красок, дать лампе полностью просохнуть, и только после этого устанавливать ее в
фару.

5. На что следует обращать внимание в процессе эксплуатации и
ремонта передних фар и сигналов поворота.

Передние фары и сигналы поворота изготовлены из пластмассы с зеркальным покрытием.
В процессе их эксплуатации необходимо обращать внимание на следующее:

- Если используются защитные колпаки для передних фар, не допускается включение фар
на период продолжительностью более трех минут при установленных защитных колпаках.

- Запрещено класть на зеркальную поверхность фар полиэтиленовые пакеты и подобные
предметы.

- Запрещено протирать зеркальную поверхность фар с применением активных чистящих
средств.

- При натирании поверхности кузова с применением воска или подобных средств
своевременно смывать эти вещества водой с поверхности фар.

- Использовать только стандартные лампы с параметрами, регламентированными
спецификацией.

Глава 20. Электрооборудование



884

6. Специальный ремонтный инструмент.

Инструмент

Номер части

Наименование

Назначение



MB991502

Прибор MUT-II в сборе

Проверка сигналов на входе электронного блока
управления системы контроля времени и
аварийных сигналов.



7. Поиск и устранение неисправностей.

1). Функции диагностики.

1-1. Способы проверки сигнала на входе (для автомобилей, оборудованных системой
доступа без ключа).

(1). Подключить к диагностическому разъему устройство MUT-II или вольтметр,
выполнить проверку входа (см. описание важнейших моментов проведения измерений в
процессе поиска и устранения неисправностей в разделе 20A.1).

(2). Проверить сигналы на входе следующих выключателей.

- Выключателей световых приборов (HEAD – передние фары; TAIL – задние блоки
световых сигналов; выключатель сигнала обгона, выключатель переключения света фар).

- Выключатель индикаторов сигналов поворота (RH – правый поворот; LH – левый
поворот).

- Выключатель аварийного сигнала.

Внимание:

В случае невозможности определения любого из сигналов с помощью устройства MUT-II
необходимо прежде всего проверить состояние цепи диагностики.

2). Важнейшие моменты регулировки функций электронной системы
контроля времени и аварийных сигналов.

В зависимости от конкретной конструкции выключателей можно выполнять регулировку
следующих функций. Отрегулированные сигналы сохраняются в памяти системы даже
при отключении аккумулятора.

- Активация и блокировка функции автоматического выключения передних фар.

- Инициализация всех функций электронной системы контроля времени и аварийных
сигналов (переключение в режим «функции включены»).

(1). Условия входа в режим регулировки.

После того, как будут выполнены все перечисленные ниже условия, система выдаст
однократный звуковой сигнал, и электронный блок управления системой контроля
времени и аварийных сигналов перейдет в режим установки функций.

- Аварийный индикатор – выключен.

Глава 20. Электрооборудование



885

- Диагностический контроль: включен (устройство MUT-II подключено, контакт №1
диагностического разъема замкнут на массу).

- Выключатель сигнала напоминания о ключе в замке зажигания: выключен (ключ в замке
зажигания вставлен).

- Ключ в замке зажигания: установлен в положение LOCK или OFF.

- Выключатель блокировки замка водительской двери: выключен (водительская дверь
заблокирована).

- После выполнения всех перечисленных выше условий установить выключатель
дворников в положение ON не менее чем на 10 секунд.

(2). Условия отмены режима регулировки.

В случае возникновения любого из перечисленных ниже условий электронный блок
управления системой контроля времени и аварийных сигналов отменяет режим
регулировки.

- Диагностический контроль: выключен (устройство MUT-II отключено, контакт №1
диагностического разъема отсоединен от массы).

- Выключатель сигнала напоминания о ключе в замке зажигания: включен (ключ вынут из
замка зажигания).

- Ключ в замке зажигания: установлен в любое положение, за исключением от LOCK или
OFF.

- Выключатель блокировки замка водительской двери: включен (водительская дверь
открыта).

- В течение трех минут после входа в режим регулировки не выполняется никаких
регулировочных операций (если в течение указанного времени выполнялись любые
операции регулировки, автоматический выход из режима выполняется по истечении трех
минут после завершения последней операции).

- В случае возникновения других ситуаций, в результате которых выдается аварийный
сигнал.













Глава 20. Электрооборудование



886

(3). Регулировка функций.

Функция

Важнейшие моменты регулировки

Функция
автоматического
выключения
передних фар.

Установить выключатель световых приборов в положение HEAD, выключатель
сигналов поворота – в положение RH (правый), выключатель сигнала обгона – в
положение ON не менее чем на две секунды. В таком положении происходит
переключение между активацией и блокировкой функции автоматического
выключения фар.
- При включении функции выдается однократный звуковой сигнал (режим
инициализации).
- При выключении функции выдается двойной звуковой сигнал.

Инициализация всех
функций
электронной системы
контроля времени и
аварийных сигналов
(включение
функций).

Установить выключатель омывателя переднего ветрового стекла в положение ON не
менее чем на 20 секунд. После этого выдается двойной звуковой сигнал и
происходит инициализация всех функций (за исключением функции, описанной
выше). Через 10 секунд после включения активируется режим регулировки,
выдается звуковой сигнал, если удерживать указанный выключатель в положении
ON до 20 секунд, выполняется полная инициализация всех функций.
Если нет необходимости входить в режим регулировки, необходимо удерживать
выключатель омывателя переднего ветрового стекла в положении ON 20 секунд.
Через 10 секунд включается только режим регулировки функций, но инициализация
не производится.



3). Классификация признаков неисправностей.

См. таблицу 20-10.

Таблица 20-10.

Признаки неисправностей

Номер процедуры

проверки

Не выдается предупреждающий сигнал при открывании двери водителя в том случае,
если включены передний фары и задние блоки световых сигналов, и ключ зажигания
вынут из замка (но если при этом вставить ключ в замок зажигания, выдается звуковой
сигнал предупреждения о забытом в замке ключе).
При активированной функции автоматического выключения передних фар выдается
звуковой сигнал, который звучит примерно одну секунду, затем передние фары
выключаются одновременно со звуковым сигналом.

1

Не работает функция автоматического выключения фар при открывании двери
водителя в том случае, если включены передний фары и задние блоки световых
сигналов, и ключ зажигания вынут из замка (но при этом выдается предупреждающий
сигнал включения световых приборов).

2

При включении сигнала обгона с помощью комбинированного переключателя не
происходит переключения между ближним и дальним светом.

3

При переключении света фар с помощью комбинированного переключателя не
включается дальний свет.

4

Не включается сигнал поворота. 5
Не включается аварийный сигнал. 6



4). Последовательность проверки признаков неисправности.

Последовательность проверки №1 описана в таблице 20-11 и показана на рисунке 20-49.
