Глава 20. Электрооборудование



875



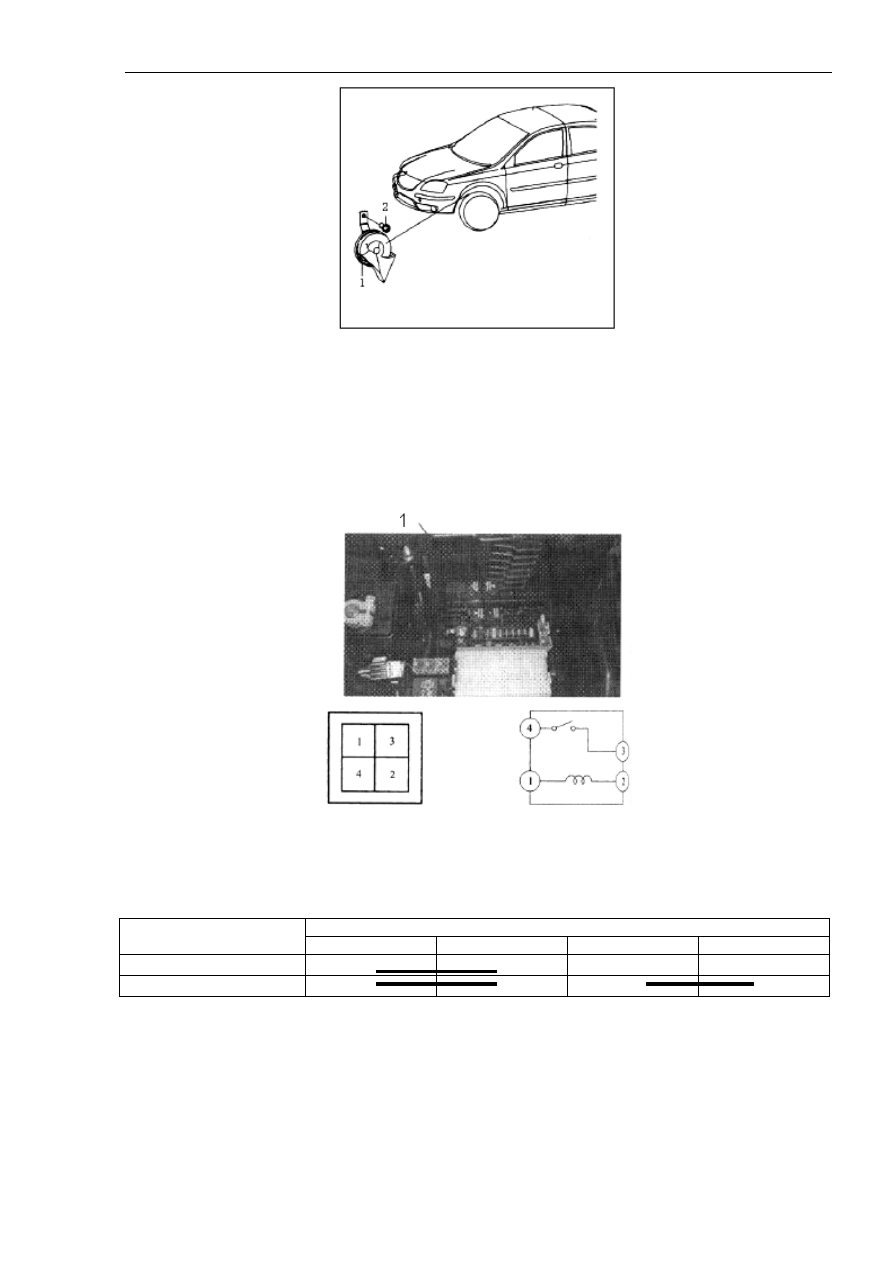

Рисунок 20-34.

Надписи на рисунке: 1. Звуковой сигнал. 2. Наборный болт.

2. Проверка.

Проверка проводимости реле звукового сигнала (см. рисунок 20-35).



Рисунок 20-35.

Надписи на рисунке: 1. Реле звукового сигнала.

Номера контактов

Положение выключателя

1 2 3 4

OFF

○

○





ON

+

○

○

○



20.5. Выключатель аварийного сигнала.

1. Демонтаж и установка.

(1). Демонтаж выключателя аварийного сигнала показан на рисунке 20-36.

Глава 20. Электрооборудование



876



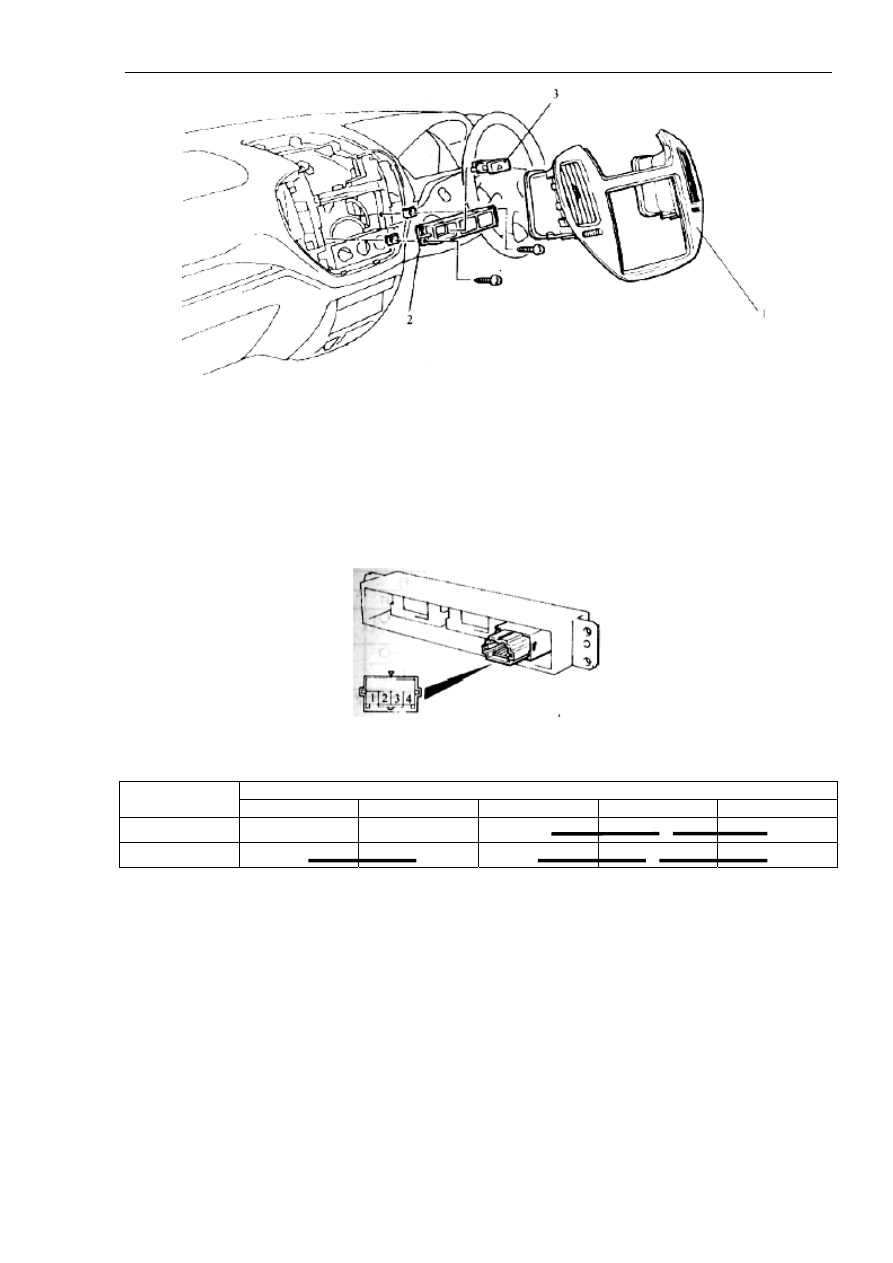

Рисунок 20-36.

Надписи на рисунке: 1. Центральный дефлектор вентиляции в сборе. 2. Панель
аварийного выключателя. 3. Аварийный выключатель.

2. Проверка.

(1). Проверка выключателя аварийного сигнала показана на рисунке 20-37.



Рисунок 20-37.

Номер контакта

Положение
выключателя

1 2 3 ILL 4

OFF





○

○

○

ON

○

○

○

○

○



20.6. Прикуриватель.

1. Демонтаж и установка.

Последовательность демонтажа показана на рисунке 20-38.

Глава 20. Электрооборудование



877

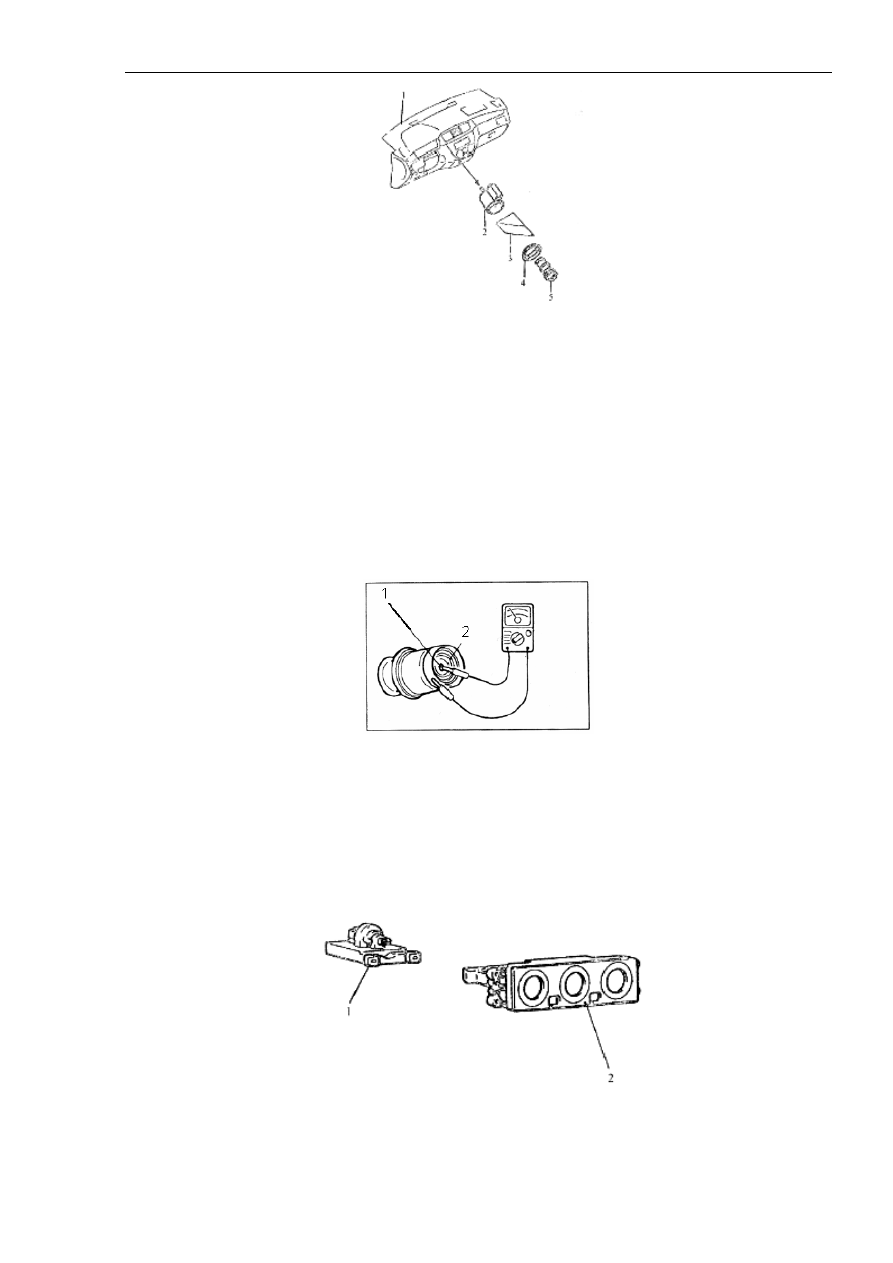

Рисунок 20-38.

Надписи на рисунке: 1. Приборная панель. 2. Корпус. 3. Декоративная крышка. 4.
Стопорное кольцо. 5. Патрон прикуривателя.

2. Проверка.

См. рисунок 20-39.

(1). Вынуть патрон прикуривателя. Проверить центральную часть контактной
поверхности патрона на предмет потертостей, а также налипания частиц табака и других
посторонних предметов.



Рисунок 20-39.

(2). Проверить проводимость патрона прикуривателя с помощью ампервольтомметра.

20.7. Выключатель обогрева заднего стекла.

1. Демонтаж и установка.

Последовательность демонтажа показана на рисунке 20-40.



Рисунок 20-40.

Надписи на рисунке: 1. Выключатель обогрева заднего стекла. 2. Панель управления
системой обогрева салона.

Глава 20. Электрооборудование



878

2. Проверка.

(1). Проверить проводимость выключателя задних противотуманных фар, как показано на
рисунке 20-41.



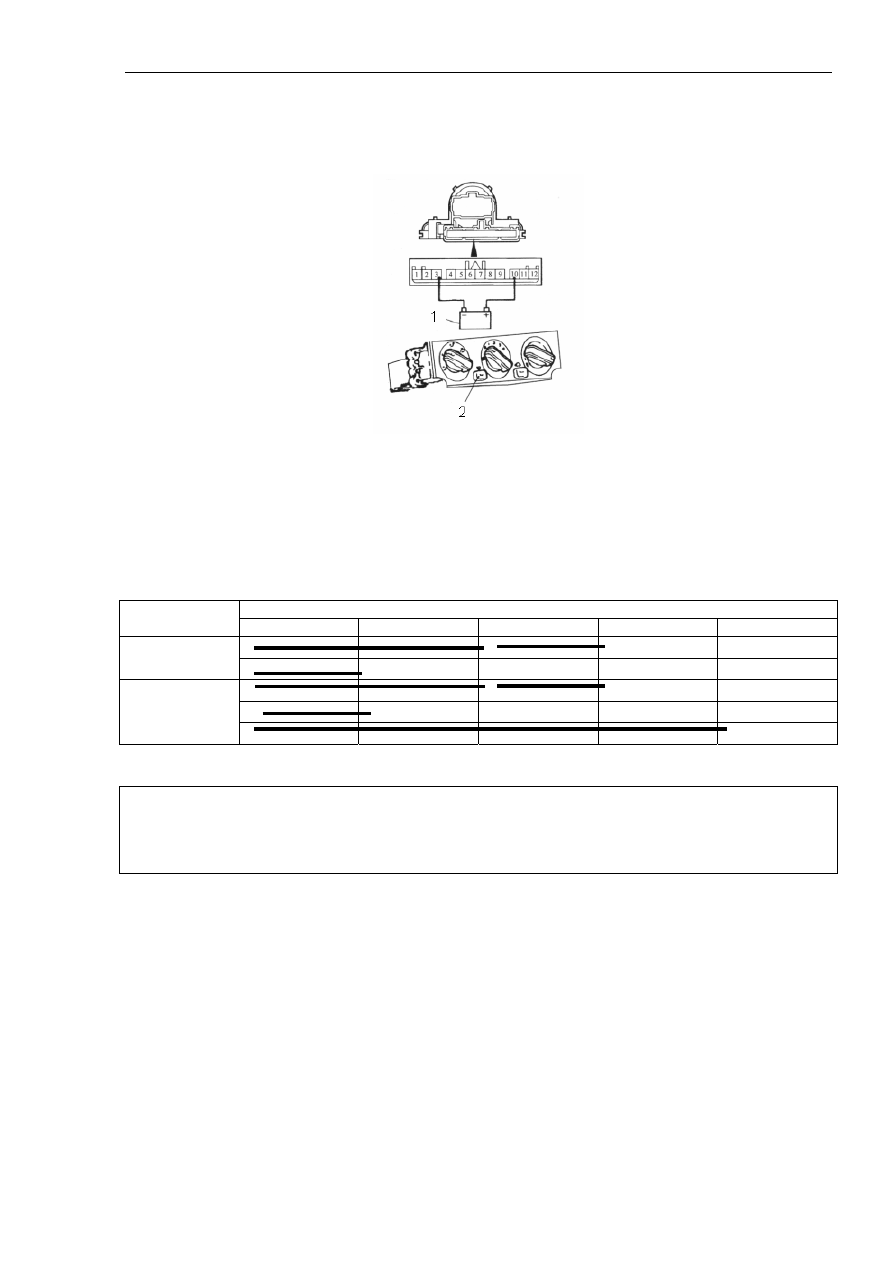

Рисунок 20-41.

Надписи на рисунке: 1. Аккумулятор. 2. Выключатель обогрева заднего ветрового стекла.

(2). Проверить проводимость между контактами 3 и 10 под напряжением электрического
питания от аккумулятора.

Номера контактов

Положение

выключателя

3  10 –– 11 12

○



○

○



ВЫКЛ

Ө

+



○



○

○



Ө



+



ВКЛ

○







○



Внимание:

Включить выключатель обогрева заднего стекла, убедиться в наличии проводимости
между контактами 3 и 12, выключить выключатель через 9-13 минут.

20.8. Устройство обогрева заднего стекла.

1. Проверка и ремонт без демонтажа с автомобиля.

Проверка встроенной в стекло проводки нагревателя (см. рисунок 20-42).
