Глава 20. Электрооборудование



863

(7). После завершения всех операций по ремонту и техническому обслуживанию системы
подушек безопасности проверить состояние аварийного индикатора системы, убедиться в
том, что индикатор работает нормально.

2). При выполнении любых работ вблизи установленных элементов системы подушек
безопасности, даже если выполняемые операции не имеют непосредственного отношения
к этой системе, необходимо строго соблюдать следующие требования:

(1). При демонтаже и установке любых деталей и узлов следить за тем, чтобы они не
задевали элементы системы подушек безопасности.

(2). Некоторые элементы системы подушек безопасности чувствительны к воздействию
высоких температур (от 93°C и выше). Поэтому при выполнении работ, связанных с
нагревом, необходимо сначала снять такие детали и узлы. После их повторной установки
проверить состояние аварийного индикатора системы, убедиться в том, что индикатор
работает нормально.

2. Система электрооборудования.

При замене и ремонте деталей и узлов электрооборудования необходимо действовать
осторожно, не допуская короткого замыкания и перегорания элементов. Перед
выполнением операций технического обслуживания электрооборудования необходимо

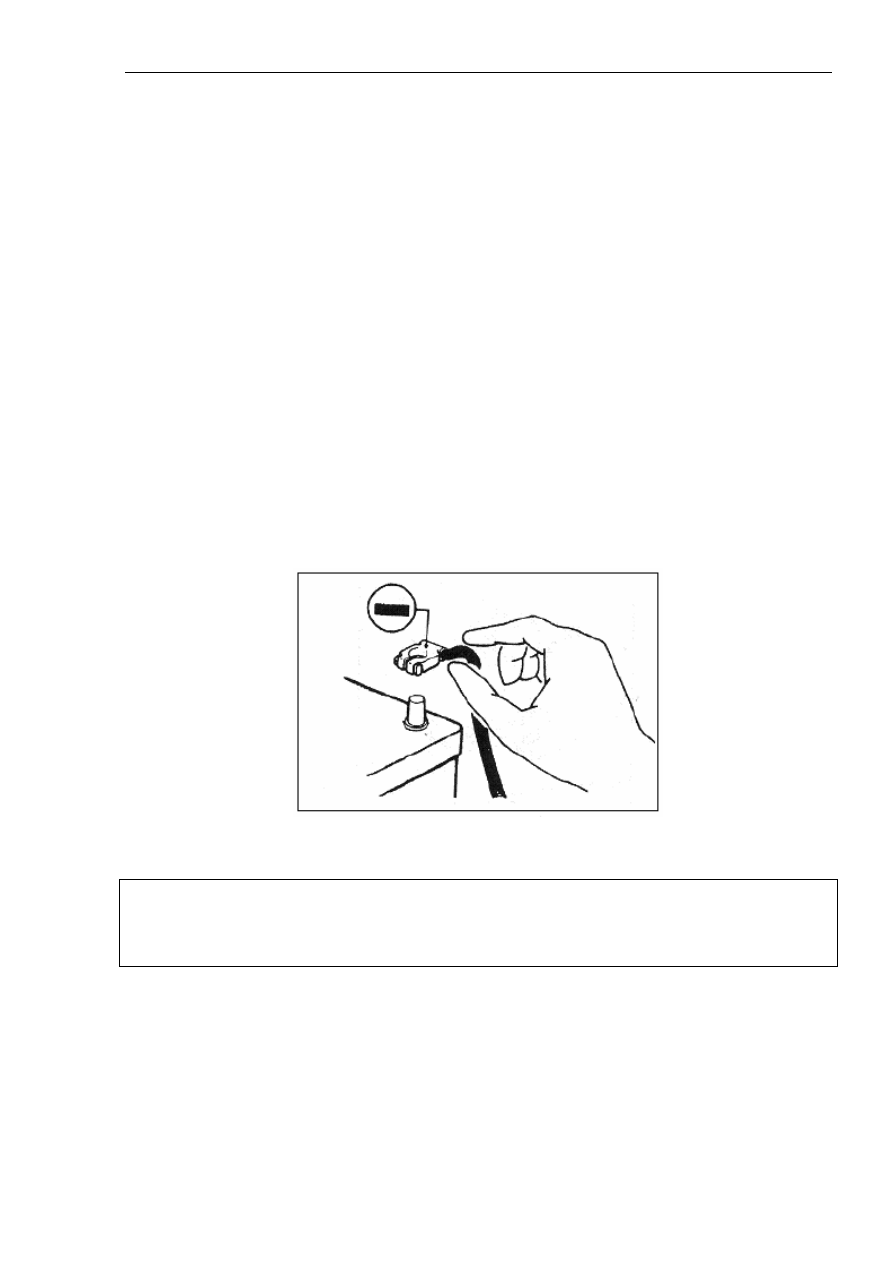

отсоединить кабель от отрицательного контакта (-) аккумулятора (см. рисунок 20-20).



Рисунок 20-20.

Внимание:

Перед демонтажем и установкой аккумулятора необходимо выключить зажигание и все
световые приборы автомобиля во избежание повреждения полупроводниковых элементов.

3. Мойка автомобиля.

* Мойки, работающие под высоким давлением и паровые мойки.

В случае использования мойки, работающей под высоким давлением, или паровой мойки
необходимо принять меры во избежание повреждения пластмассовых деталей, а также
соблюдать следующие требования:

Глава 20. Электрооборудование



864

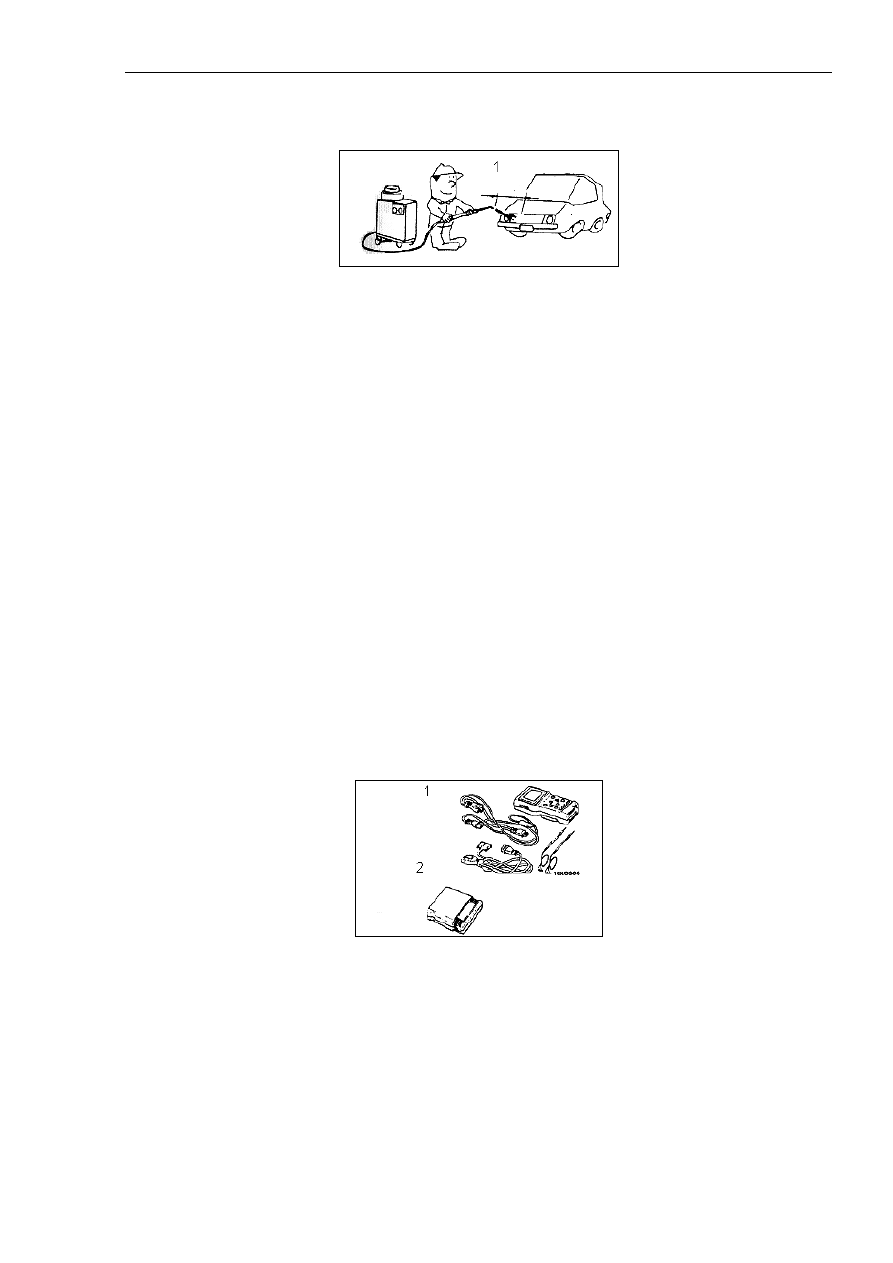

- насадки мойки должны располагаться на расстоянии не менее 40 см от поверхности
автомобиля (см. рисунок 20-21);



Рисунок 20-21.

Надписи на рисунке: 1. Приблизительно 40 см.

- давление струи не должно превышать 3900 кПа (40 кг/см

2

);

- температура воды или пара не должна превышать 82°C.

- время воздействия струи на одну точку поверхности не должно превышать 30 сек.

* Автоматические мойки.

По возможности следует избегать применения автоматических моек, так как в результате
их использования возможно повреждение и помутнение лакокрасочного покрытия, а
также его ускоренное старение. Особенно это качается автомобилей, окрашенных в
темные и глубокие цвета, механические повреждения на лакокрасочном покрытии
которых более заметны.

4. Устройство MUT-II.

1. Работа с устройством MUT-II (см. рисунок 20-22) выполняется в соответствии с
инструкциями, приведенными в «Справочном руководстве по устройству MUT-II» и
«Руководстве по эксплуатации устройства MUT-II».



Рисунок 20-22.

Надписи на рисунке: 1. Комплект устройства MUT-II в сборе. 2. Блок с ПЗУ.

2. Устройство MUT-II подключается к диагностическому разъему.



Глава 20. Электрооборудование



865

20.2. Комбинированный переключатель.

1. Демонтаж и установка.

См. рисунок 20-23.



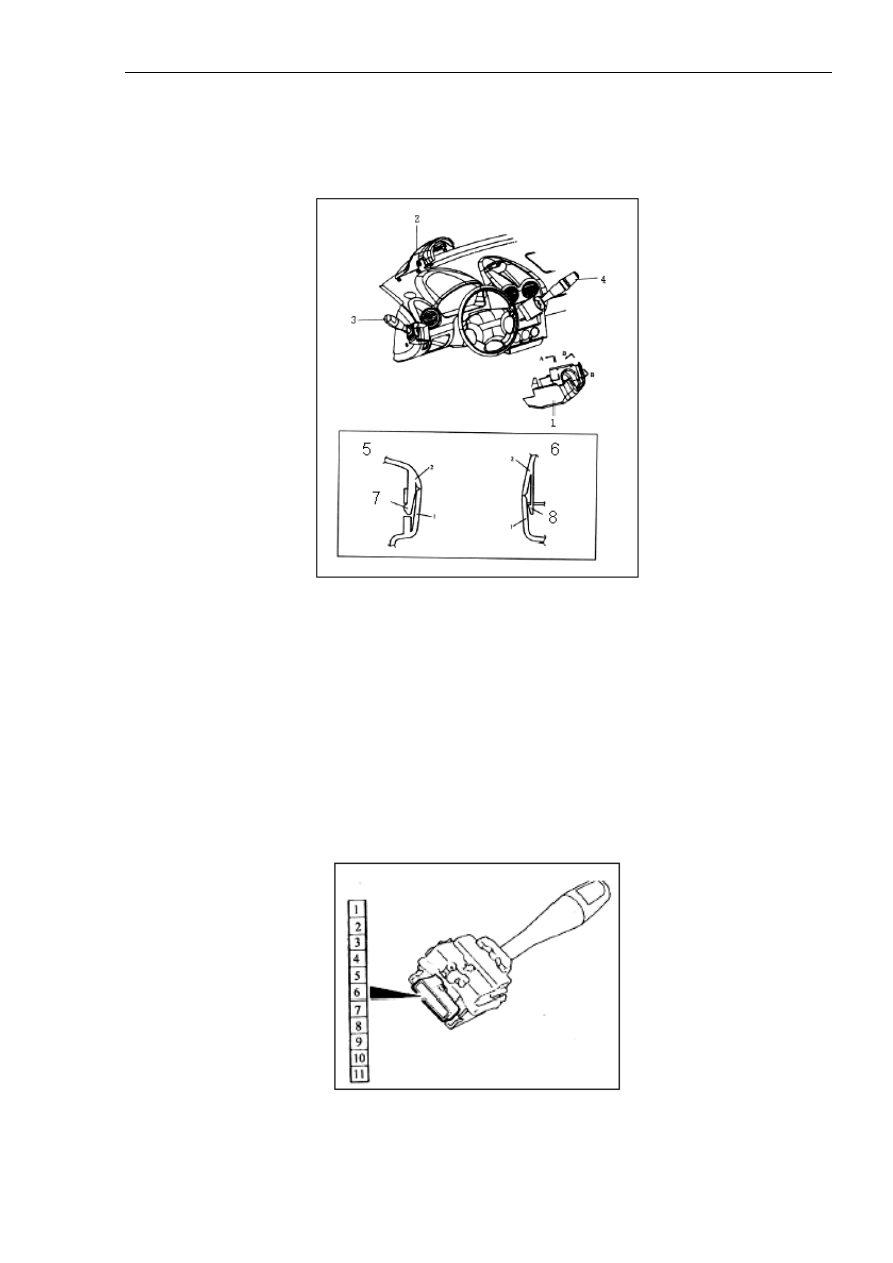

Рисунок 20-23.

Надписи на рисунке: 1. Кожух комбинированного переключателя. 2. Верхняя крышка
кожуха комбинированного переключателя. 3. Выключатель световых приборов. 4.
Выключатель стеклоочистителей и омывателя стекол. 5. Сечение A-A, 6. Сечение B-B. 7.
Фиксирующий выступ. 8. Фиксирующий выступ.

2. Проверка.

1). Проверка проводимости выключателя световых приборов.

См. рисунок 20-24.



Рисунок 20-24.

Глава 20. Электрооборудование



866

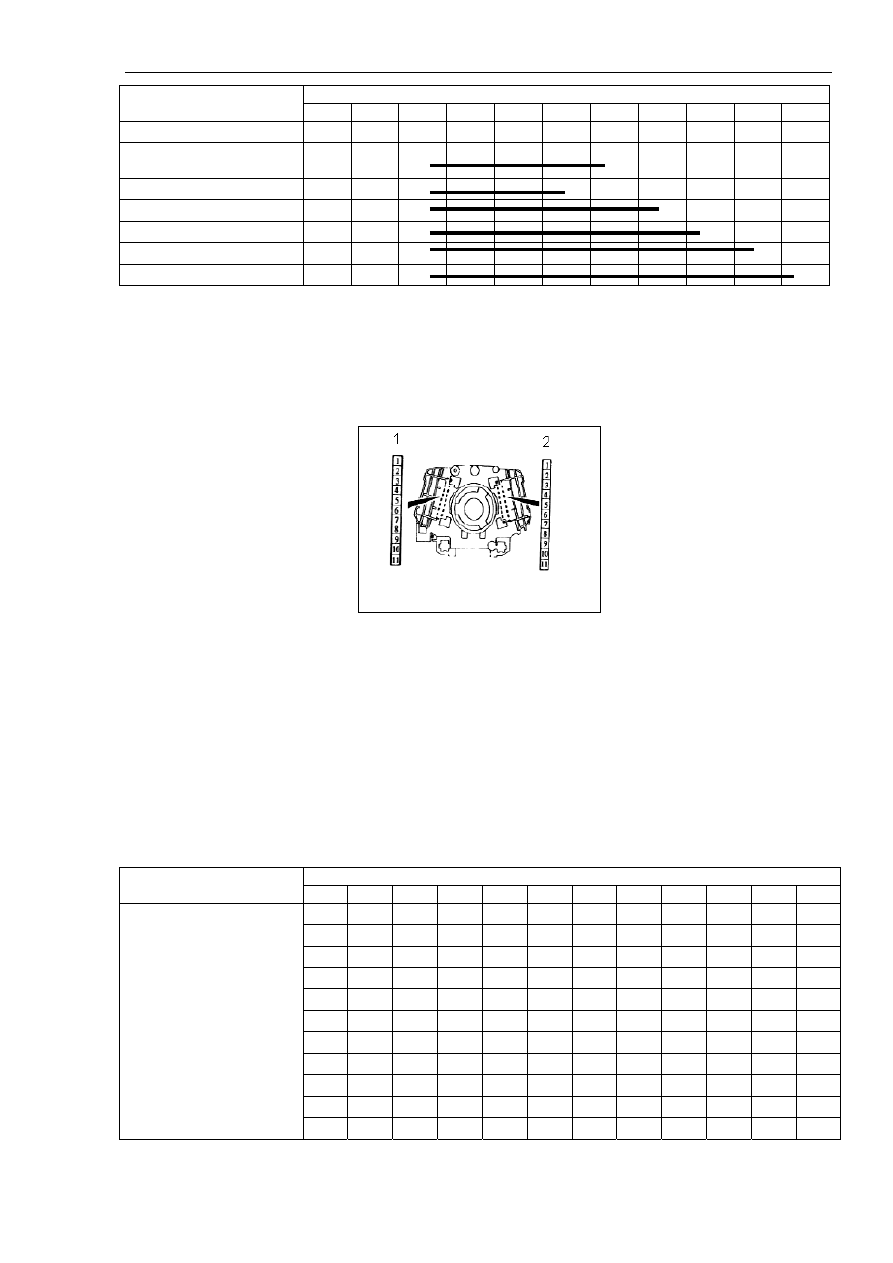

Номер контакта

Положение выключателя

1 2 3 4 5 6 7 8 9 10 11

OFF























Ходовые габаритные
огни





○







○









Передние фары





○





○











Дальний свет фар





○









○







Сигнал обгона





○











○





Сигнал правого поворота





○













○



Сигнал левого поворота





○















○



2). Проверка проводимости комбинированного переключателя
(собственно комбинированного переключателя).

См. рисунок 20-25.



Рисунок 20-25.

Надписи на рисунке: 1. Со стороны выключателей световых приборов. 2. Со стороны
выключателей стеклоочистителей и омывателя стекла.

 (1). Снять выключатель световых сигналов и выключатель стеклоочистителей и
омывателя стекол.

(2). Проверить проводимость между соответствующими контактами (с 3 по 11) всех
разъемов комбинированного переключателя.

Разъем со стороны выключателя световых приборов

Номер контакта

  1 2 3 4 5 6 7 8 9 10 11

1























2























3





○

















4







○















5









○













6











○











7













○









8















○







9

















○





10



















○



Разъем со стороны
выключателя
стеклоочистителей и
омывателя стекол

11





















○
