Глава 19. Подушки безопасности



839

(4). Вынести кабельную шину системы подушек безопасности за пределы автомобиля с
помощью удлинительного кабеля, подключить к двухконтактному разъему (красного
цвета) модуля подушек безопасности со стороны пассажира (см. рисунок 19-46).

(5). Для подавления звука закрыть все окна и двери, накрыть автомобиль чехлом.

Внимание:

Если на стеклах автомобиля имеются трещины, стекла могут разбиться. Поэтому
необходимо накрыть автомобиль чехлом.

(6). Вынести удлинительный кабель проводки системы подушек безопасности на
максимальное расстояние от автомобиля, разъединить связанные концы проводов кабеля
и подключить провода к двум контактам аккумулятора, предварительно снятого с
автомобиля, см. рисунок 19-47.

Внимание:

1. Прежде чем выполнять данную операцию необходимо убедиться в отсутствии людей в
автомобиле и вблизи от него, и только после этого начинать выполнение.

2. При срабатывании модуля подушек безопасности со стороны пассажира газовый
активатор модуля нагревается до высокой температуры. Поэтому после срабатывания его
необходимо оставить на 30 мин для охлаждения.

3. В том случае, если модуль подушек безопасности со стороны пассажира не
раскрывается, необходимо связаться с ближайшей станцией технического обслуживания,
уполномоченной компанией «Hafei» для ремонта автомобилей «Princip».

(7). После раскрывания модуля подушек безопасности выполнить его утилизацию
согласно стандартной процедуре.

3). Система ремней безопасности с механизмом предварительного натяжения (см. рисунки
19-48, 19-49, 19-50, 19-51).



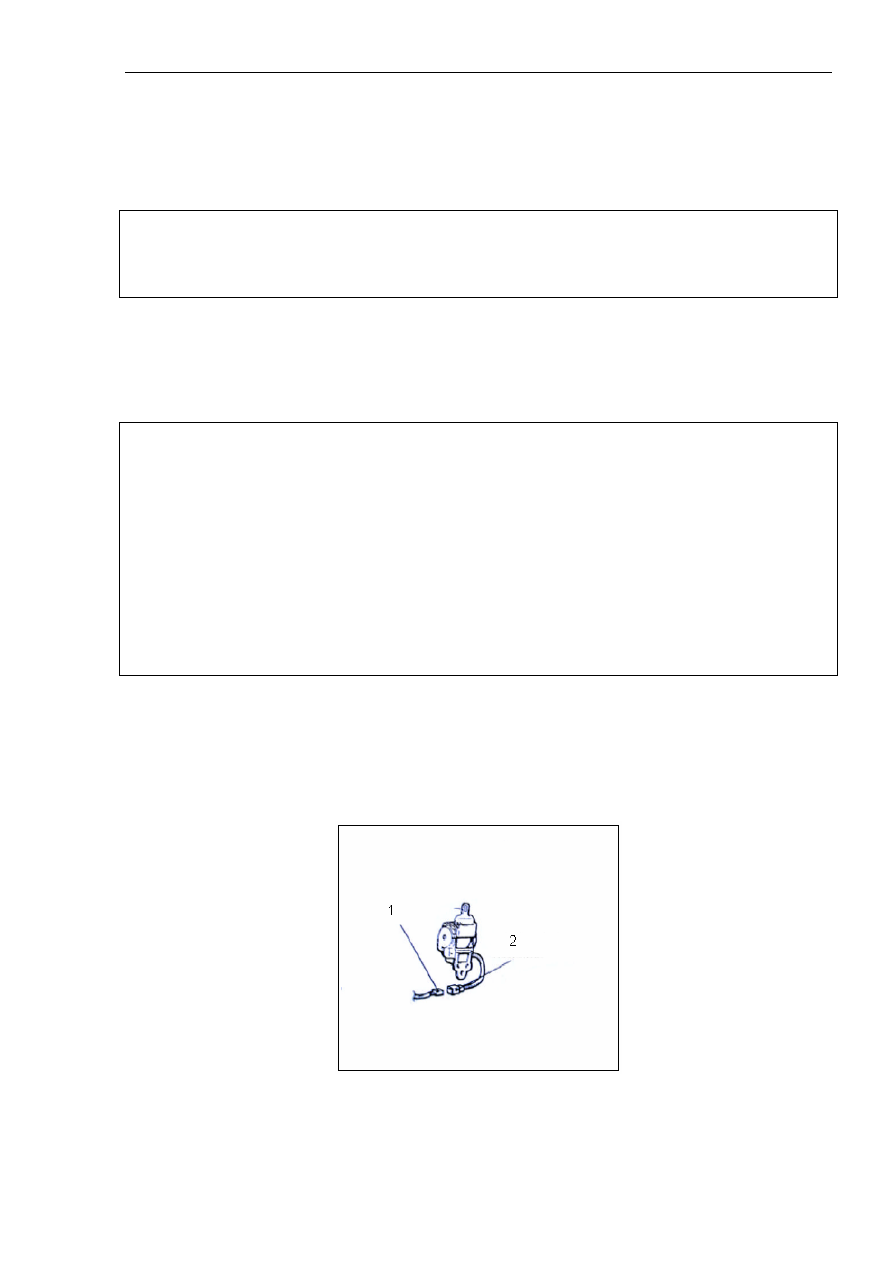

Рисунок 19-48.

Надписи на рисунке: 1. Разъем напольной шины. 2. Разъем ремней безопасности с
механизмом предварительного натяжения.

Глава 19. Подушки безопасности



840



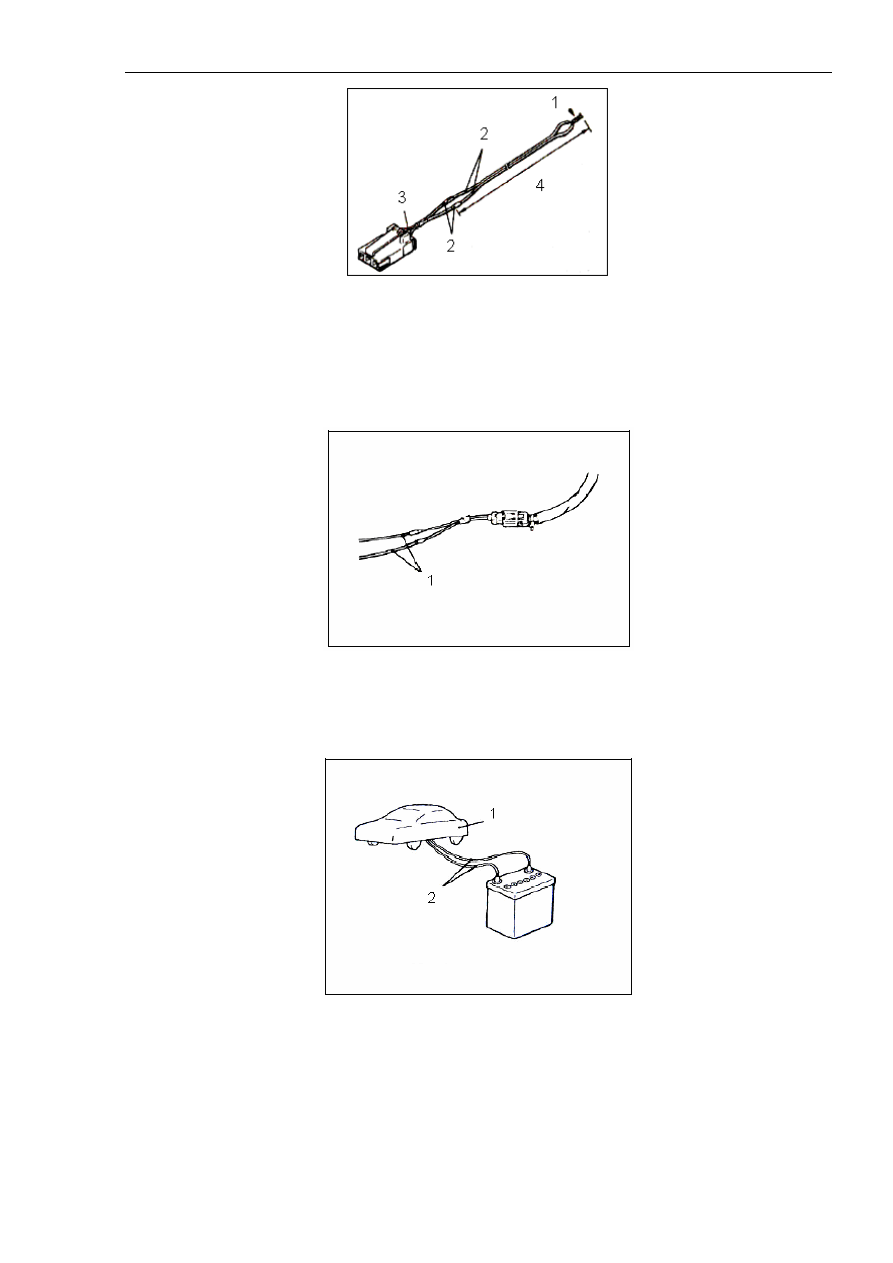

Рисунок 19-49.

Надписи на рисунке: 1. Место короткого замыкания. 2. Соединение удлинительного
кабеля. 3. Подключение к кабельной шине системы управления подушками безопасности.
4. Не менее шести метров.



Рисунок 19-50.

Надписи на рисунке: 1. Удлинительный кабель.



Рисунок 19-51.

Надписи на рисунке: 1. Защитное покрытие кузова. 2. Удлинительный кабель.





Глава 19. Подушки безопасности



841

Активация устройств снаружи автомобиля.

Внимание:

1. Раскрывание модулей подушек безопасности и ремней безопасности с механизмом
предварительного натяжения необходимо выполнять на ровной поверхности, при наличии
достаточного пространства, на удалении не менее 6 м от препятствий или людей.

2. При раскрывании подушек и ремней безопасности с механизмом предварительного
натяжения безопасности вне помещений нельзя выполнять операцию при сильном ветре.
При слабом ветре выполнять активацию в направлении против ветра.

1. Отсоединить кабель от отрицательного контакта аккумулятора, снять аккумулятор с
автомобиля.

Внимание:

Перед началом выполнения любых операций необходимо подождать 60 сек после
отсоединения кабеля от отрицательного контакта аккумулятора.

2. Выполнить раскрывание модулей подушек безопасности и ремней безопасности с
механизмом предварительного натяжения согласно следующей последовательности:

1). Модуль подушек безопасности со стороны водителя.

(1). Снять с автомобиля модуль подушек безопасности со стороны водителя.

Внимание:

Если соединение модуля подушек безопасности со стороны водителя не подключено,
контакты замыкаются автоматически, что позволяет избежать ошибочного раскрывания
подушек безопасности под воздействием статического электричества. Развернуть
раскрывающуюся поверхность в верхнюю сторону, уложить модуль на ровную
поверхность, не класть на него посторонние предметы.

(2). Приготовить двухжильный кабель длиной не менее 6 м. Два свободных конца проводов
кабеля связать между собой (замкнуть) во избежание помех, связанных с воздействием
статического электричества. Разделить провода, как показано на рисунке 19-52.



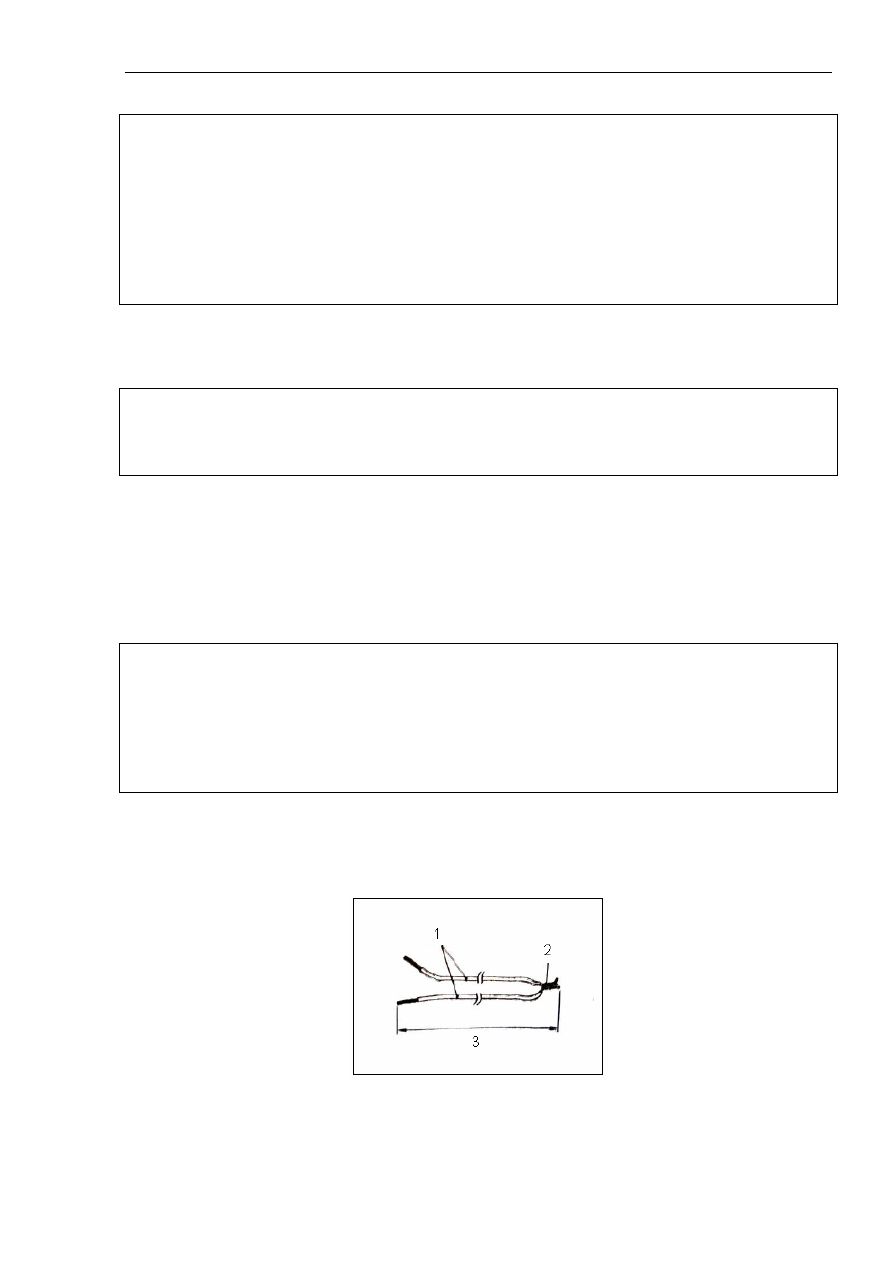

Рисунок 19-52.

Надписи на рисунке: 1. Удлинительный кабель. 2. Место короткого замыкания. 3. Не
менее шести метров.

Глава 19. Подушки безопасности



842

(3). Коснуться кузова автомобиля рукой для удаления статического электричества.

Внимание:

Вышеуказанную операцию нужно проделать обязательно во избежание ошибок
срабатывания систем, связанных с воздействием статического электричества.

(4). Перерезать провода кабельной шины модуля подушек безопасности со стороны
водителя и соединить их с двумя проводами удлинительного кабеля, обмотать места
соединения изоляционной лентой, чтобы изолировать провода друг от друга, см. рисунок
19-53.



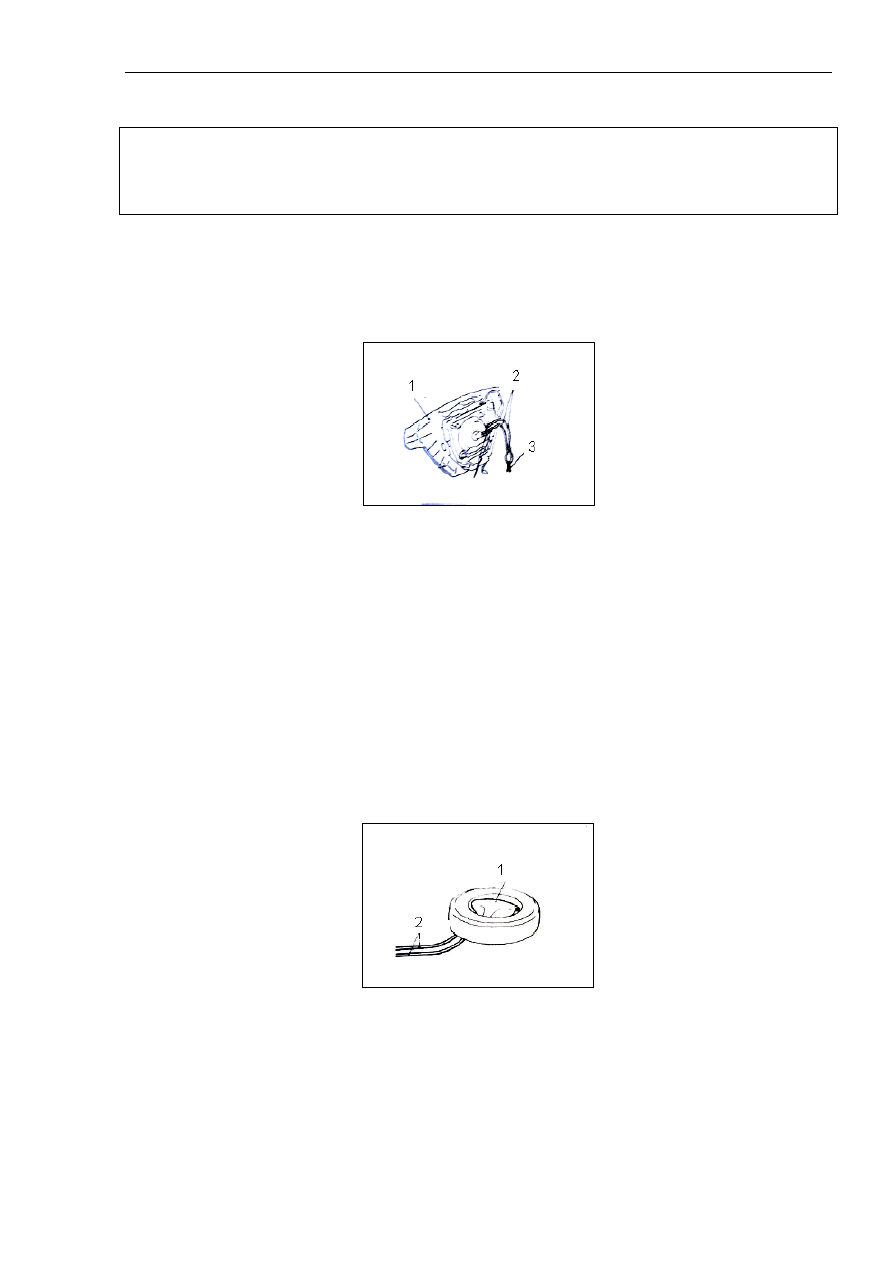

Рисунок 19-53.

Надписи на рисунке: 1. Модуль подушек безопасности со стороны пассажира на переднем
сиденье. 2. Удлинительный кабель. 3. Место короткого замыкания.

(5). Установить ненужную гайку на болт с внутренней стороны модуля подушек
безопасности с водительской стороны, на ободе колеса закрепить достаточно толстую
металлическую проволоку, применяемую для фиксации обода.

(6). Пропустить удлинительный кабель соединения модуля подушек безопасности со
стороны водителя с нижней стороны старой шины колеса. Закрепить модуль подушек
безопасности со стороны водителя на металлической проволоке, прикрепленной к болту
внутри обода, по направлению вверх, см. рисунок 19-54.



Рисунок 19-54.

Надписи на рисунке: 1. Модуль подушек безопасности со стороны водителя. 2.
Удлинительный кабель.

(7). Положить на колесо с ободом, к которому прикреплен модуль подушек безопасности
со стороны водителя, три старых колесных шины без ободов, см. рисунок 19-50.
