Глава 19. Подушки безопасности

843

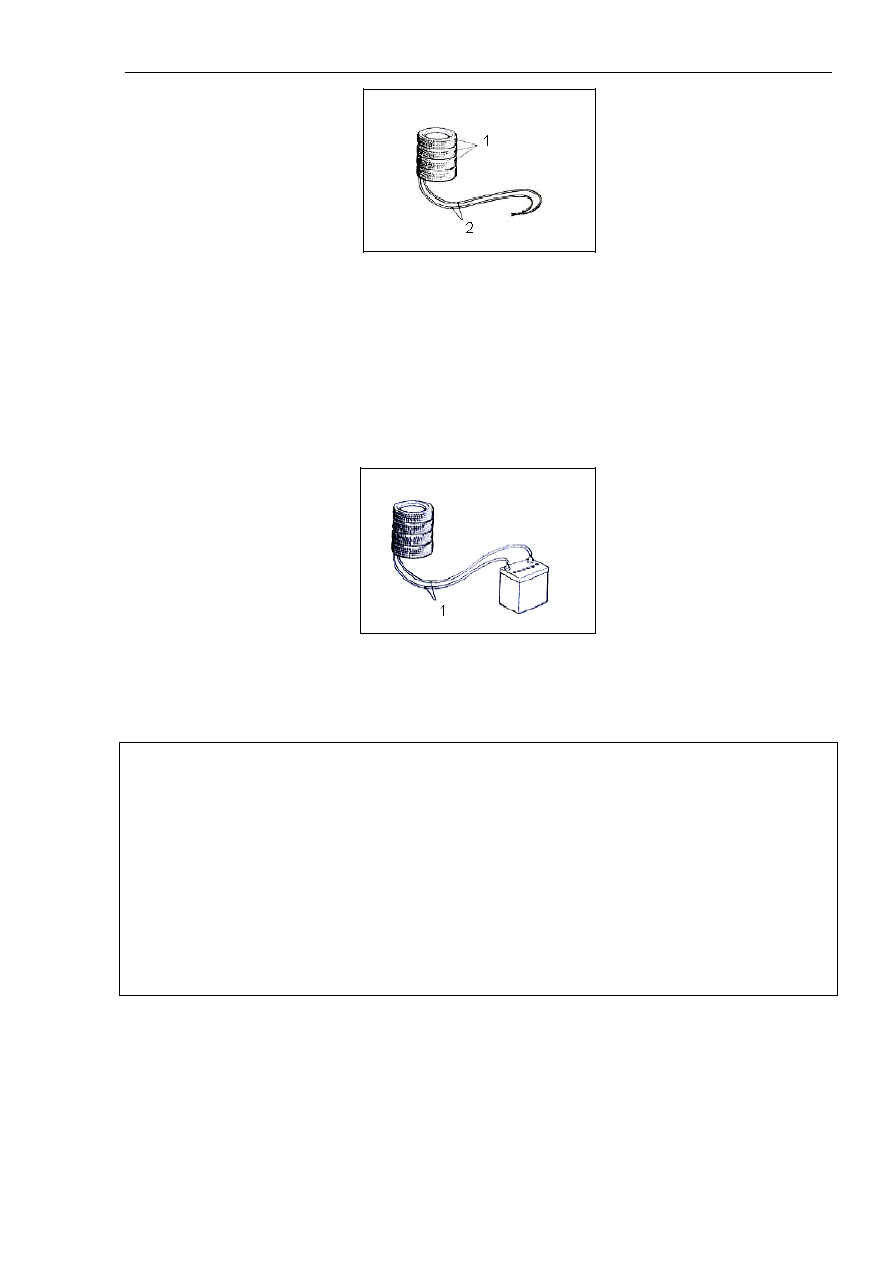

Рисунок 19-55.

Надписи на рисунке: 1. Колесные шины без ободов. 2. Удлинительный кабель.

(8). Вынести удлинительный кабель проводки системы подушек безопасности на
максимальное расстояние от автомобиля, разъединить связанные концы проводов кабеля
и подключить провода к двум контактам аккумулятора, предварительно снятого с
автомобиля, см. рисунок 19-56.

Рисунок 19-56.

Надписи на рисунке: 1. Удлинительный кабель.

Внимание:

1. Прежде чем выполнять данную операцию необходимо убедиться в отсутствии людей
вблизи модуля подушек безопасности.

2. При срабатывании модуля подушек безопасности со стороны водителя газовый
активатор модуля нагревается до высокой температуры. Поэтому после срабатывания его
необходимо оставить на 30 мин для охлаждения.

3. В том случае, если модуль подушек безопасности со стороны водителя не раскрывается,
необходимо связаться с ближайшей станцией технического обслуживания,
уполномоченной компанией «Hafei» для ремонта автомобилей модели «Princip».

(9). После раскрывания модуля подушек безопасности выполнить его утилизацию
согласно стандартной процедуре.

2). Модуль подушек безопасности со стороны пассажира.

(1). Снять с автомобиля модуль подушек безопасности со стороны пассажира.

Глава 19. Подушки безопасности

844

Внимание:

Если соединение модуля подушек безопасности со стороны пассажира не подключено,
контакты замыкаются автоматически, что позволяет избежать ошибочного раскрывания
подушек безопасности под воздействием статического электричества. Развернуть
раскрывающуюся поверхность в верхнюю сторону, уложить модуль на ровную
поверхность, не класть на него посторонние предметы.

(2). Приготовить двухжильный кабель длиной не менее 6 м. Разделить два провода на
конце кабеля и соединить их с кабельной шиной модуля подушек безопасности. Места
соединений обмотать изоляционной лентой.

Разделить два провода на противоположном конце кабеля и связать их между собой
(закоротить) для защиты от воздействия статического электричества во избежание
произвольного срабатывания модуля, как показано на рисунке 19-57.

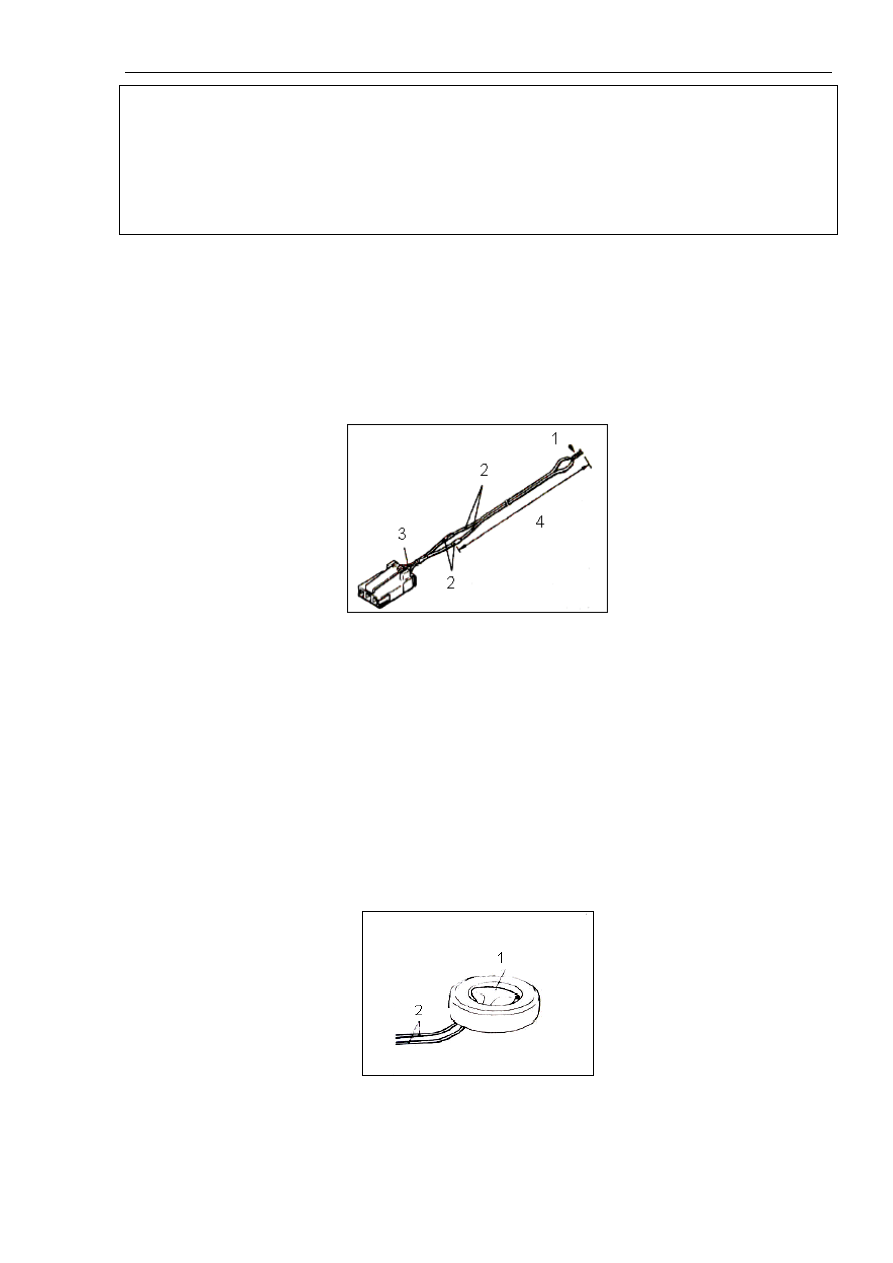

Рисунок 19-57.

Надписи на рисунке: 1. Место короткого замыкания. 2. Соединение удлинительного
кабеля. 3. Подключение к кабельной шине системы управления подушками безопасности.
4. Не менее шести метров.

(3). Пропустить удлинительный кабель, предназначенный для активации модуля подушек
безопасности со стороны пассажира, с нижней стороны старой шины колеса.

(4). Продеть толстую металлическую проволоку через отверстие в крепежном кронштейне
модуля подушек безопасности со стороны пассажира, прикрутить модуль внутри обода
колеса таким образом, чтобы его раскрывающаяся сторона была направлена вверх, см.
рисунок 19-58.

Рисунок 19-58.

Надписи на рисунке: 1. Модуль подушек безопасности со стороны пассажира. 2.
Удлинительный кабель.

Глава 19. Подушки безопасности

845

Внимание:

1. Удлинительный кабель, предназначенный для активации модуля подушек
безопасности, должен иметь запас по длине. Если провод будет сильно натянут, то при
активации может быть поврежден разъем кабельной шины.

2. Следить за тем, чтобы разъемы и соединения проводки, предназначенной для активации
модуля, не оказались прижаты используемой в процессе активации колесной шиной.

(5). Положить на колесо с ободом, к которому прикреплен модуль подушек безопасности
со стороны пассажира, три старых колесных шины без ободов, см. рисунок 19-59.

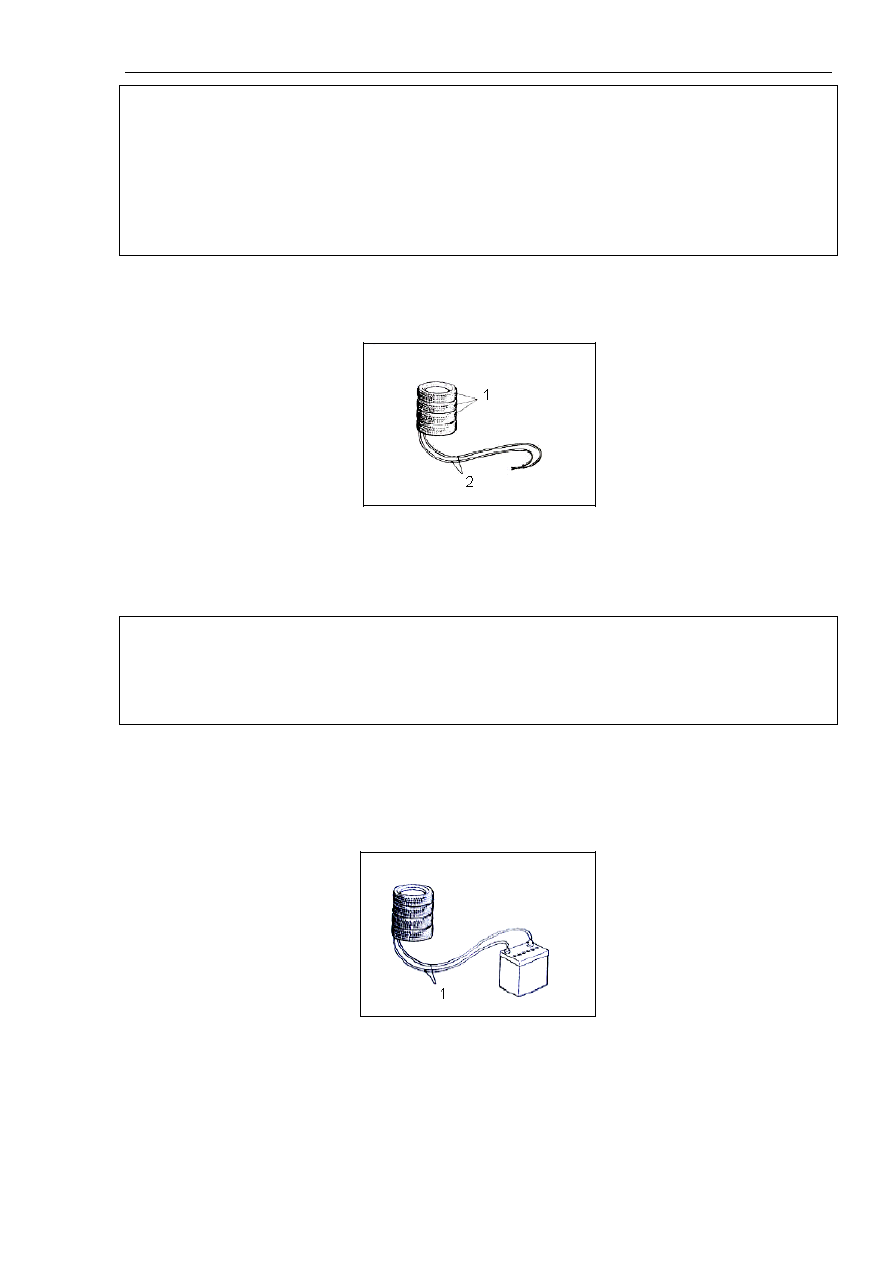

Рисунок 19-59.

Надписи на рисунке: 1. Колесные шины без ободов. 2. Удлинительный кабель.

Внимание:

В связи с тем, что мощность срабатывания модуля подушек безопасности со стороны
пассажира превышает мощность модуля со стороны водителя, необходимо прочно связать
шины между собой с помощью веревки.

(6). Вынести удлинительный кабель проводки системы подушек безопасности на
максимальное расстояние от автомобиля, разъединить связанные концы проводов кабеля
и подключить провода к двум контактам аккумулятора, предварительно снятого с
автомобиля, см. рисунок 19-60.

Рисунок 19-60.

Надписи на рисунке: 1. Удлинительный кабель.

Глава 19. Подушки безопасности

846

Внимание:

2. При срабатывании модуля подушек безопасности со стороны пассажира газовый
активатор модуля нагревается до высокой температуры. Поэтому после срабатывания его
необходимо оставить на 30 мин для охлаждения.

3. В том случае, если модуль подушек безопасности со стороны пассажира не
раскрывается, необходимо связаться с ближайшей станцией технического обслуживания,
уполномоченной компанией «Hafei» для ремонта автомобилей модели «Princip».

(7). После раскрывания модуля подушек безопасности выполнить его утилизацию
согласно стандартной процедуре.

3). Система ремней безопасности с механизмом предварительного натяжения.

2). Модуль ремней безопасности с механизмом предварительного натяжения.

(1). Снять с автомобиля модуль ремней безопасности с механизмом предварительного
натяжения.

Внимание:

Если соединение модуля ремней безопасности с механизмом предварительного натяжения
не подключено, контакты замыкаются автоматически. Развернуть раскрывающуюся
поверхность в верхнюю сторону, уложить модуль на ровную поверхность, не класть на
него посторонние предметы.

(3). Пропустить удлинительный кабель, предназначенный для активации модуля ремней
безопасности с механизмом предварительного натяжения, с нижней стороны старой шины
колеса.

(4). Положить модуль ремней безопасности с механизмом предварительного натяжения на
наружную сторону колеса, сверху положить старую шину без обода.

(5). Отойти на максимальное удаление от модуля ремней безопасности с механизмом
предварительного натяжения, разъединить связанные концы проводов кабеля и
подключить провода к двум контактам аккумулятора, предварительно снятого с
автомобиля, активировав модуль.
