Глава 19. Подушки безопасности



835



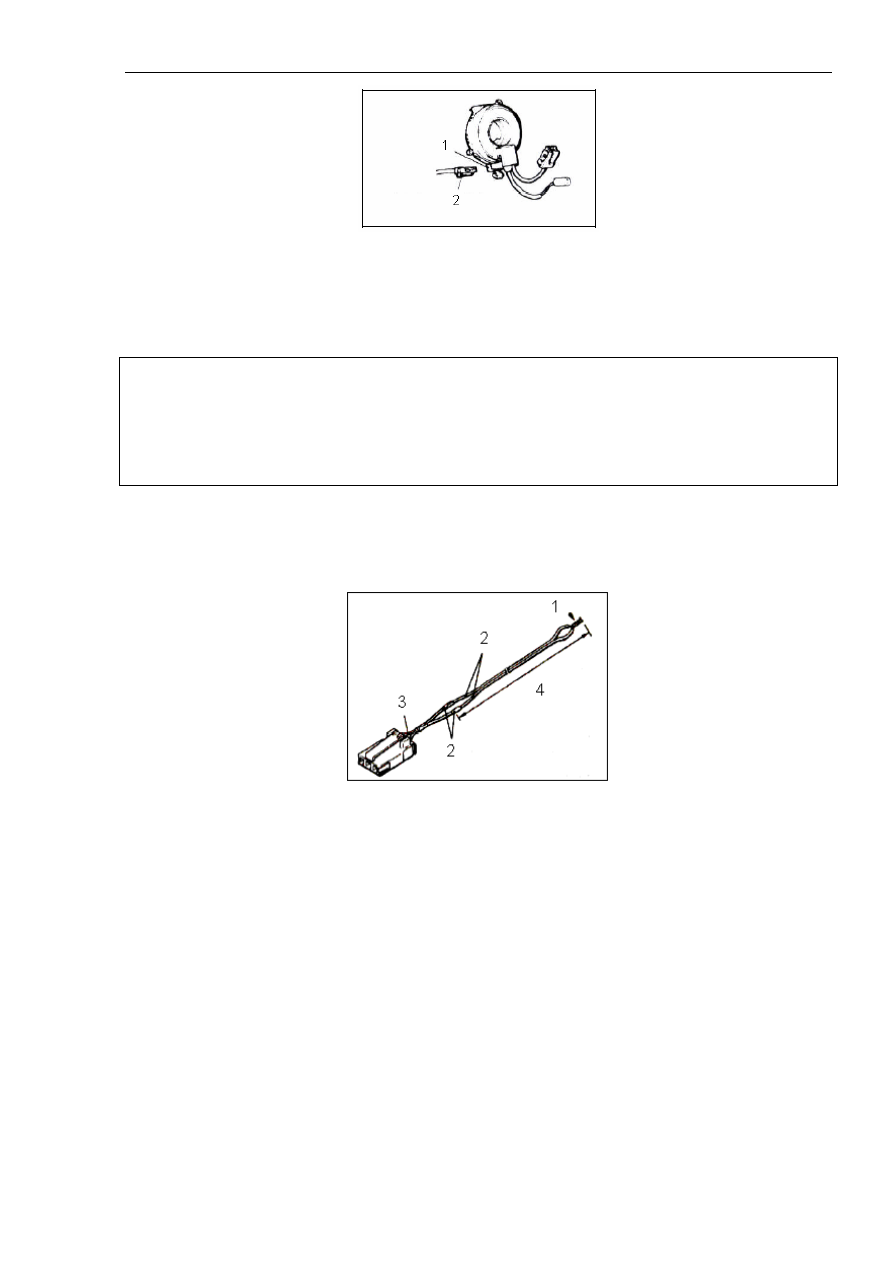

Рисунок 19-40.

Надписи на рисунке: 1. Разъем соединения с приборной панелью. 2. Разъем часовой
пружины (желтый).

Внимание:

Разъем часовой пружины вытаскивается из кабельной шины приборной панели. Разъем
часовой пружины закорачивается автоматически во избежание серьезных происшествий,
связанных с произвольным срабатыванием подушек безопасности со стороны водителя
под воздействием статического электричества.

(3). Соединить разъем двухконтактный кабельной шины системы подушек безопасности с
двухжильным кабелем длиной не менее 6 м, обмотать место соединения изоляционной
лентой (см. рисунок 19-41).



Рисунок 19-41.

Надписи на рисунке: 1. Место короткого замыкания. 2. Соединение удлинительного
кабеля. 3. Подключение к кабельной шине системы управления подушками безопасности.
4. Не менее шести метров.

Разделить два провода на противоположном конце кабеля и связать их между собой
(закоротить). Применять меры защиты от воздействия статического электричества во
избежание произвольного срабатывания модуля.

(4). Вынести кабельную шину системы подушек безопасности за пределы автомобиля с
помощью удлинительного кабеля, подключить к разъему №2 часовой пружины (см.
рисунок 19-42).

Глава 19. Подушки безопасности



836



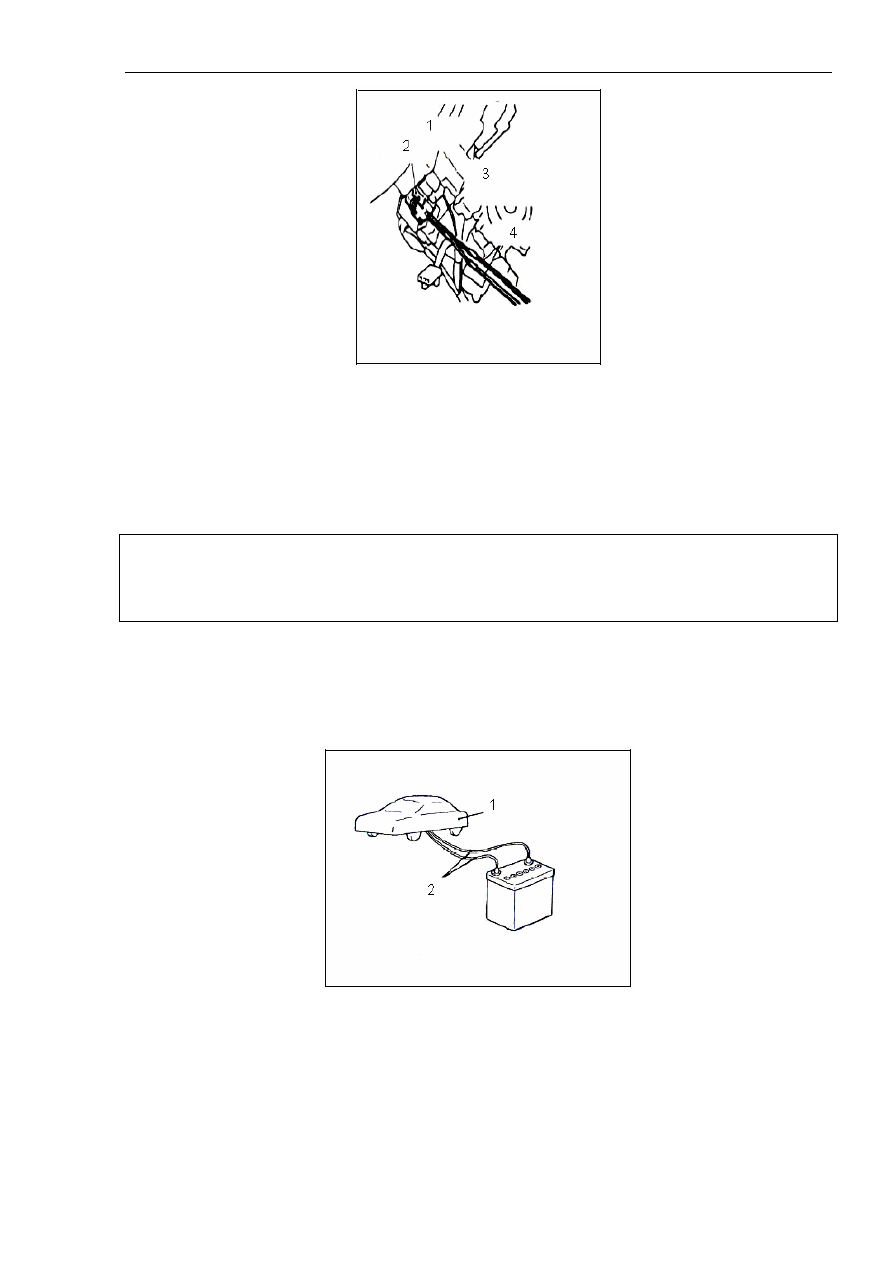

Рисунок 19-42.

Надписи на рисунке: 1. Часовая пружина. 2. Разъем часовой пружины. 3. Кабельная шина
системы управления подушек безопасности. 4. Соединение удлинительного кабеля.

(5). Для подавления звука закрыть все окна и двери, накрыть автомобиль чехлом.

Внимание:

Если на стеклах автомобиля имеются трещины, стекла могут разбиться. Поэтому
необходимо накрыть автомобиль чехлом.

(6). Вынести удлинительный кабель проводки системы подушек безопасности на
максимальное расстояние от автомобиля, разъединить связанные концы проводов кабеля
и подключить провода к двум контактам аккумулятора, предварительно снятого с
автомобиля, см. рисунок 19-43.



Рисунок 19-43.

Надписи на рисунке: 1. Защитное покрытие кузова. 2. Удлинительный кабель.





Глава 19. Подушки безопасности



837

Внимание:

1. Прежде чем выполнять данную операцию необходимо убедиться в отсутствии людей в
автомобиле и вблизи от него, и только после этого начинать выполнение.

2. При срабатывании модуля подушек безопасности со стороны водителя газовый
активатор модуля нагревается до высокой температуры. Поэтому после срабатывания его
необходимо оставить на 30 мин для охлаждения.

3. В том случае, если модуль подушек безопасности со стороны водителя не раскрывается,
необходимо связаться с ближайшей станцией технического обслуживания,
уполномоченной компанией «Hafei» для ремонта автомобилей «Princip».

(7). После раскрывания модуля подушек безопасности выполнить его утилизацию
согласно стандартной процедуре.

2). Модуль подушек безопасности со стороны пассажира.



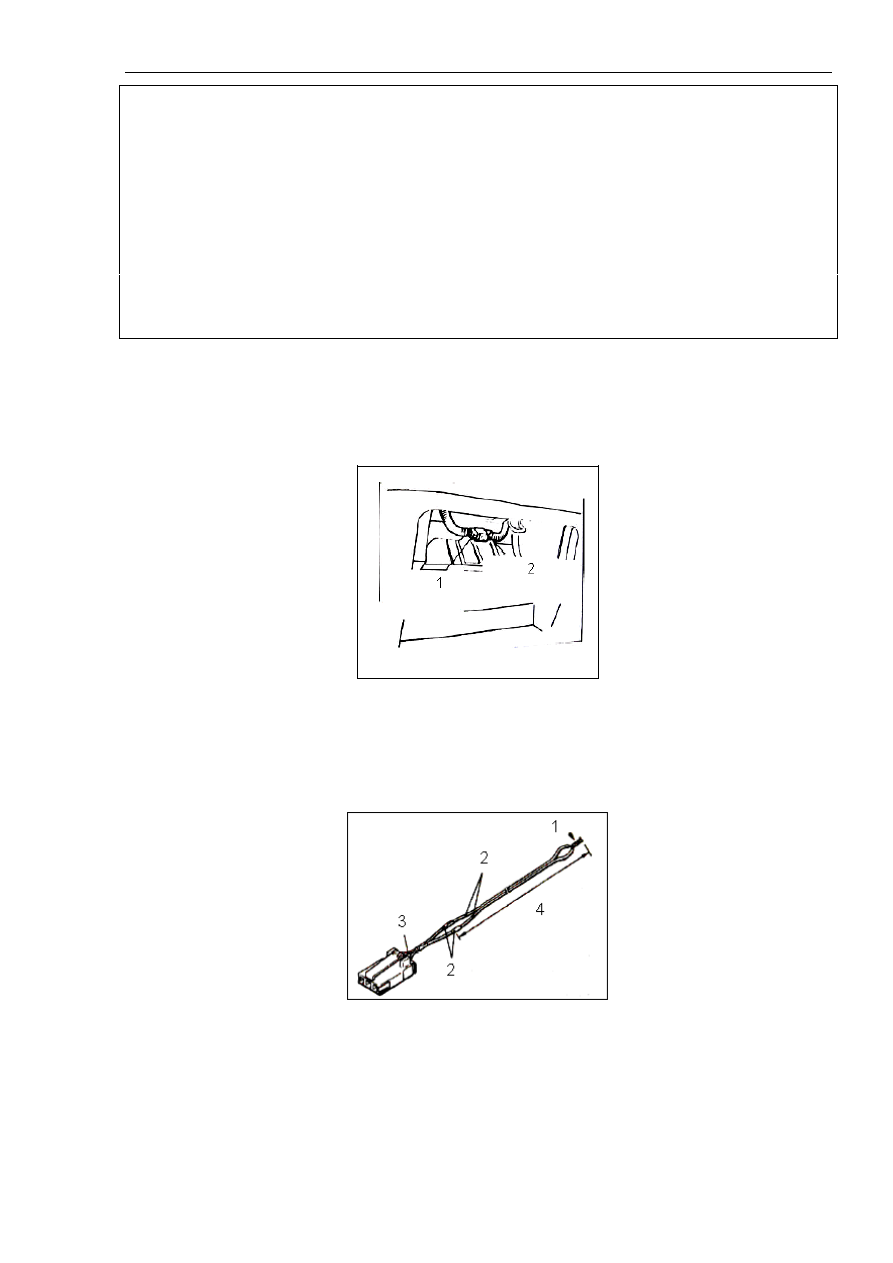

Рисунок 19-44.

Надписи на рисунке: 1. Модуль подушек безопасности со стороны пассажира на переднем
сиденье. 2. Разъем кабельной шины приборной панели.



Рисунок 19-45.

Надписи на рисунке: 1. Место короткого замыкания. 2. Соединение удлинительного
кабеля. 3. Подключение к кабельной шине системы управления подушками безопасности.
4. Не менее шести метров.

Глава 19. Подушки безопасности



838



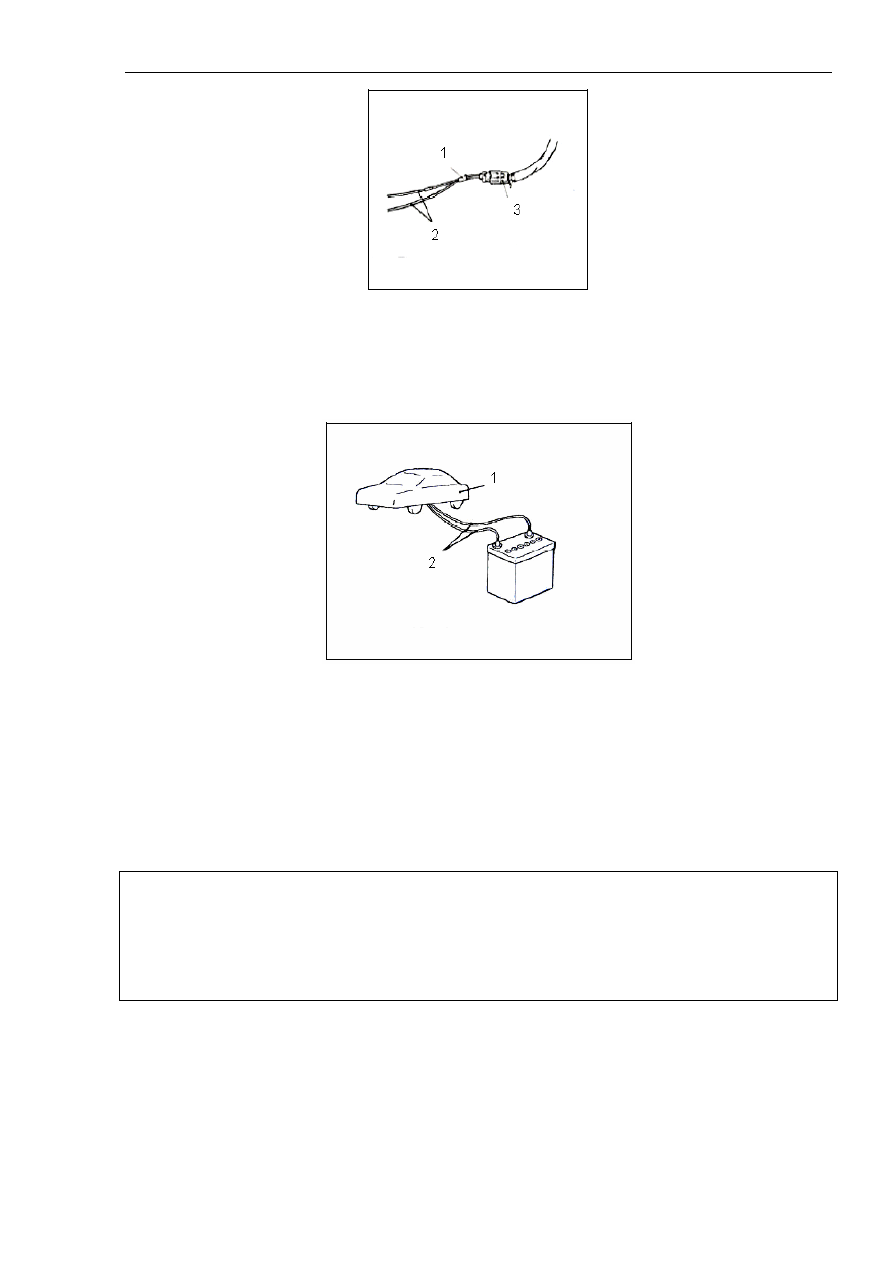

Рисунок 19-46.

Надписи на рисунке: 1. Кабельная шина системы подушек безопасности. 2.
Удлинительный кабель. 3. Подключение.



Рисунок 19-47.

Надписи на рисунке: 1. Защитное покрытие кузова. 2. Удлинительный кабель.

(1). Снять бардачок.

(2). Отсоединить двухконтактный разъем модуля подушек безопасности со стороны
пассажира (красного цвета) и разъем соединения с кабельной шиной приборной панели
(красного цвета), см. рисунок 19-45.

Внимание:

Разъем модуля подушек безопасности со стороны пассажира вытаскивается из кабельной
шины приборной панели. Разъем модуля закорачивается автоматически во избежание
серьезных происшествий, связанных с произвольным срабатыванием подушек
безопасности со стороны пассажира под воздействием статического электричества.

(3). Соединить двухконтактный разъем кабельной шины системы подушек безопасности с
двухжильным кабелем длиной не менее 6 м, обмотать место соединения изоляционной
лентой (см. рисунок 19-45).

Разделить два провода на противоположном конце кабеля и связать их между собой.
Применять меры защиты от воздействия статического электричества во избежание
произвольного срабатывания модуля.
